Pierwsze ćwiczenia z lutowania najlepiej zaczynać od układów, które po zmontowaniu od razu pokazują efekt. Oto trzy praktyczne projekty DIY: stroboskop policyjny LED, miGoLEDki reagujące na muzykę oraz pikająca kostka do gry.
Każdy projekt ma własną płytkę PCB, komplet elementów przewlekanych oraz drukowaną instrukcję montażu. Po zlutowaniu powstają trzy działające urządzenia: układ świetlny imitujący sygnały pojazdu uprzywilejowanego, efekt LED reagujący na dźwięk oraz elektroniczna kostka do gry z sygnalizacją świetlną i dźwiękową.
Poniżej znajdziesz szczegółowy opis każdego projektu umieszczonego w zestawie AVTEDUBOX4. Każdy kit można złożyć i uruchomić niezależnie, dlatego zestaw dobrze sprawdza się zarówno do samodzielnej nauki, jak i do pracy warsztatowej.
Stroboskop policyjny LED to prosty układ świetlny z dwoma polami diod: czerwonym i niebieskim. Po uruchomieniu diody włączają się naprzemiennie, tworząc efekt podobny do świateł pojazdu uprzywilejowanego. Projekt pomaga poznać polaryzację diod LED, pracę dwóch grup świetlnych i podstawy zasilania bateryjnego.
| Efekt | imitacja świateł pojazdu uprzywilejowanego |
| Diody LED | 2 pola po 8 diod LED, czerwone i niebieskie |
| Tryb pracy | naprzemienna animacja świetlna |
| Zasilanie | 9 V DC, wymagana bateria 6F22 |
| Wymiary płytki | 125 × 44 mm |

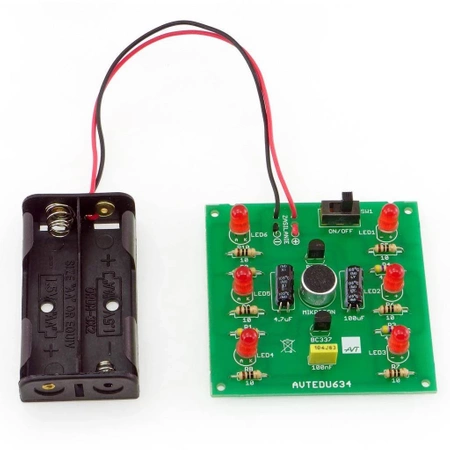

miGoLEDki to układ z sześcioma czerwonymi diodami LED, które migają w rytm muzyki. Czuły mikrofon zbiera dźwięk z otoczenia, więc układu nie trzeba podłączać przewodem do sprzętu audio. Wystarczy postawić go blisko głośnika i obserwować, jak światło reaguje na dźwięk.
| Efekt | diody LED migające w takt muzyki |
| Diody LED | 6 szt. czerwone |
| Czujnik dźwięku | mikrofon o wysokiej czułości |
| Podłączenie do audio | nie jest wymagane |
| Zasilanie | 3 V DC, wymagane baterie 2×AA |
| Wymiary płytki | 60 × 60 mm |

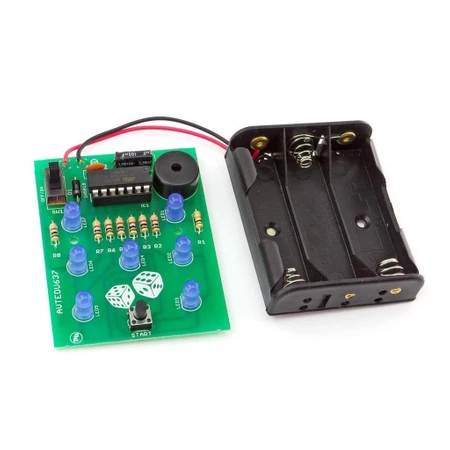

Pikająca kostka do gry to elektroniczna wersja klasycznej kostki sześciennej. Po uruchomieniu układ losuje wynik, pokazuje go na siedmiu niebieskich diodach LED i dodaje efekt dźwiękowy przypominający turlanie. Projekt łączy prostą zabawę z nauką sygnalizacji świetlnej, przycisku i generatora dźwięku.
| Funkcja | elektroniczna kostka do gry |
| Wskaźnik wyniku | 7 niebieskich diod LED |
| Efekt | animacja losowania z sygnałem dźwiękowym |
| Zasilanie | 4,5 V DC, wymagane baterie 3×AA |
| Wymiary płytki | 65 × 50 mm |
Stroboskop policyjny LED pokazuje, jak można sterować dwiema grupami diod. Czerwone i niebieskie pole świetlne włączają się naprzemiennie, dzięki czemu użytkownik widzi prosty przykład sekwencyjnej pracy układu elektronicznego.
miGoLEDki wprowadzają temat reakcji elektroniki na dźwięk. Mikrofon zamienia dźwięk z otoczenia na sygnał elektryczny, a układ wykorzystuje go do sterowania diodami LED. To prosty przykład działania efektu świetlnego reagującego na muzykę.
Pikająca kostka do gry pomaga zrozumieć, że elektronika może nie tylko świecić, ale też wykonywać prostą funkcję użytkową. Diody pokazują wynik losowania, a dźwięk sprawia, że działanie układu jest bardziej czytelne i atrakcyjne.
Opcjonalnie, dla wygodniejszej pracy:
Tak. Projekty są oparte na elementach przewlekanych THT, czyli większych podzespołach wygodnych do nauki lutowania. Po zmontowaniu każdy układ daje czytelny efekt: świecenie, miganie, reakcję na dźwięk albo sygnał dźwiękowy.
W jednym pudełku znajdują się trzy różne projekty. Początkujący użytkownik nie ćwiczy trzy razy tego samego układu, tylko poznaje kilka efektów: animację LED, reakcję na muzykę i elektroniczne losowanie wyniku.
Nie. Układ korzysta z mikrofonu, więc reaguje na dźwięk z otoczenia. Wystarczy ustawić go blisko głośnika, radia, telefonu lub innego źródła muzyki.
Tak. Każdy projekt ma własną płytkę PCB, osobny komplet elementów i własne zasilanie. Po poprawnym montażu można uruchamiać je niezależnie: jako efekt świetlny, migające LED-y reagujące na dźwięk albo elektroniczną kostkę do gry.
Potrzebna będzie lutownica lub stacja lutownicza, cążki do przycinania wyprowadzeń oraz baterie do poszczególnych projektów: 9 V 6F22, 2×AA i 3×AA. Dla wygody warto przygotować też podstawkę pod lutownicę, czyścik do grotów i matę odporną na temperaturę.
Tak. Trzy niezależne projekty ułatwiają podział pracy, porównywanie efektów i stopniowe ćwiczenie montażu. Zestaw dobrze pasuje do zajęć, na których ważny jest szybki, widoczny rezultat po lutowaniu.
