Włącznik wielowejściowy 230 V z 3 wejściami - KIT AVT 1966
- Włącznik 230 V z 3 wejściami konfigurowanymi pod przełącznik, przycisk lub sygnał 3-30 V DC. AVT1966 B to KIT DIY z PCB i elementami do lutowania.
Włącznik wielowejściowy 230 V z 3 wejściami - KIT DIY AVT1966
KIT DIY włącznika wielowejściowego 230 V do sterowania jednym odbiornikiem z przełącznika, przycisku, pilota, PLC lub sterownika internetowego.
Wspólne sterowanie jednym odbiornikiem z wielu miejsc
AVT1966 pozwala zbudować włącznik, który obsługuje jeden odbiornik przez trzy niezależne wejścia. Do wejść można podłączyć różne źródła sterowania, np. klasyczny przełącznik, przycisk, styki przekaźnika, moduł radiowy, sterownik PLC albo układ internetowy.
Zworki CFG1-CFG3 pozwalają dopasować sposób pracy każdego wejścia. Program w ATtiny25 rozpoznaje krótkie impulsy, dłuższy stan aktywny oraz eliminuje drgania styków. AVT1966 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1966
Włącznik wielowejściowy 230 V do sterowania jednym odbiornikiem z trzech niezależnych źródeł sygnału.
| Kod projektu | AVT1966 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | włącznik wielowejściowy jednego odbiornika |
| Zasilanie | 230 V AC, zasilacz beztransformatorowy |
| Liczba wejść | 3: IN1, IN2, IN3 |
| Konfiguracja wejść | CFG1-CFG3, osobno dla każdego wejścia |
| Sterowanie wejść | zwarcie, przycisk, przełącznik, styki przekaźnika lub napięcie |
| Zakres sygnału napięciowego | 3-30 V DC |
| Izolacja wejść napięciowych | transoptory PC814 |
| Wyjście | styki zwierne przekaźnika REL1 |
| Mikrokontroler | ATtiny25, zaprogramowany do projektu |
| Bezpiecznik | 1,25 A |

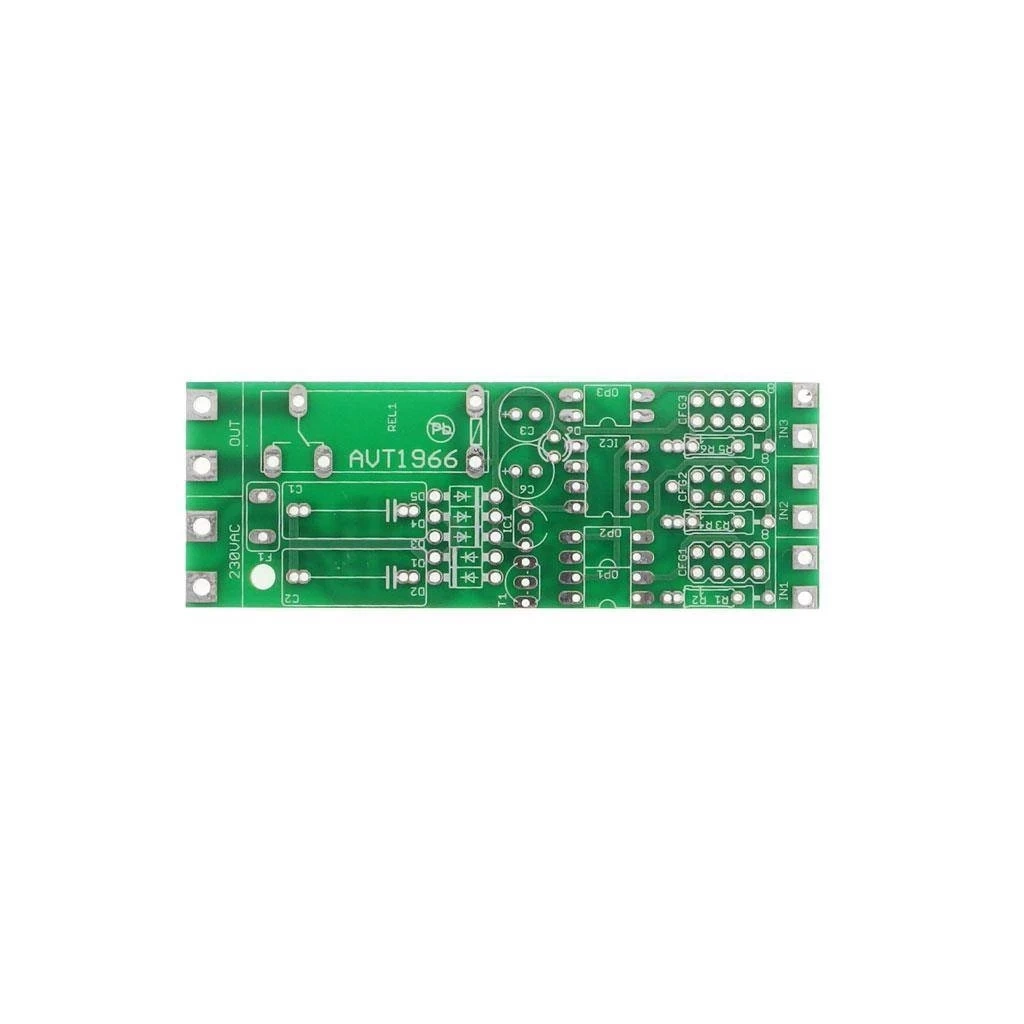

| Płytka PCB | 29×80 mm |
Wersja

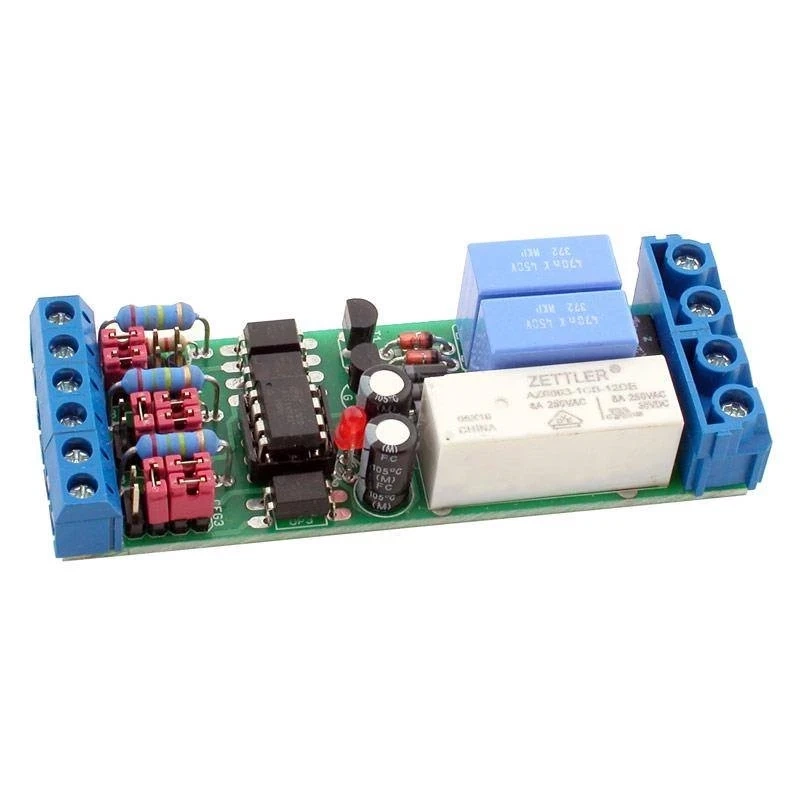

AVT1966 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATtiny25, przekaźnik JQX68-12V, transoptory PC814, stabilizator 78L05, tranzystor BC547, zworki CFG1-CFG3, bezpiecznik 1,25 A, złącza wejściowe i wyjściowe, diody, rezystory i kondensatory.
Notes
Zasilacz beztransformatorowy nie zapewnia separacji galwanicznej od sieci 230 V AC.
Wejścia skonfigurowane do wykrywania napięcia są separowane transoptorami, ale wejścia pracujące z przełącznikami nie są odseparowane od układu sieciowego.
Po montażu zworki CFG1-CFG3 trzeba ustawić przed podaniem zasilania, zgodnie z typem sygnału na danym wejściu.
Zmontowany układ trzeba umieścić w obudowie z tworzywa dobrze izolującego prąd elektryczny.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1966 B to KIT DIY z PCB, zaprogramowanym ATtiny25, przekaźnikiem, transoptorami, stabilizatorem, zworkami, bezpiecznikiem, złączami i elementami do lutowania.
Trzy niezależne wejścia IN1, IN2 i IN3, konfigurowane osobnymi zworkami CFG1-CFG3.
Tak. Jedna z konfiguracji pozwala wykrywać sygnał 3-30 V DC, z separacją przez transoptory PC814.
Tak. Krótki impuls do 1 sekundy jest rozpoznawany jako naciśnięcie przycisku i zmienia stan wyjścia na przeciwny.
Nie. Ustawienia CFG należy zmieniać wyłącznie przy odłączonym zasilaniu.
