Regulowany włącznik opóźniający 12 V z przekaźnikiem 8 A - KIT AVT 1710
- Timer przekaźnikowy ułatwi zbudowanie układu opóźnionego startu 12 V do auta, oświetlenia lub automatyki. AVT1710 B to KIT DIY z PCB i elementami do lutowania.
Timer 4541 do opóźnionego załączania odbiornika - KIT DIY AVT1710
KIT do zbudowania regulowanego włącznika opóźniającego z przekaźnikiem i zakresem zwłoki 2–120 sekund.
Włącznik opóźniający do samodzielnego montażu

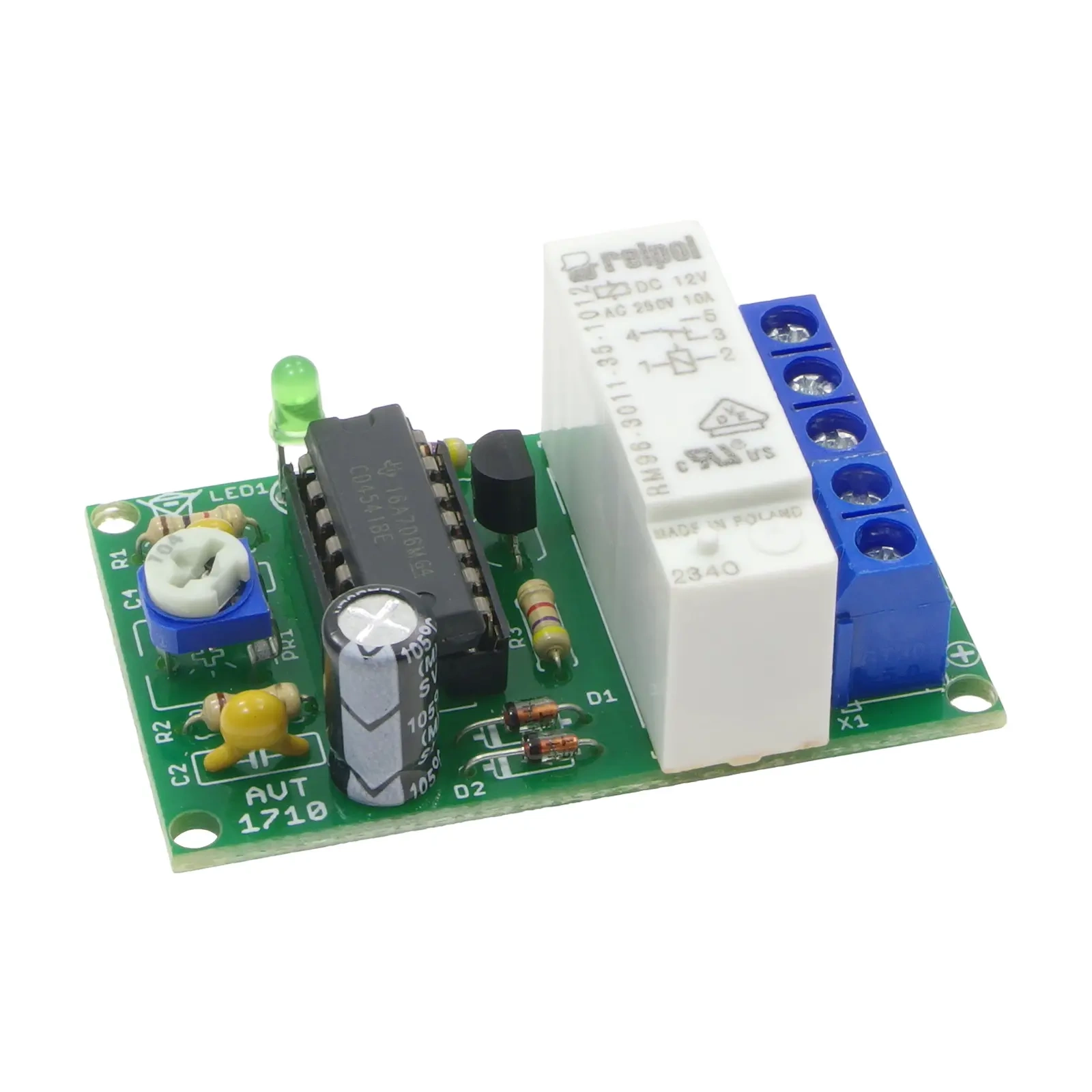

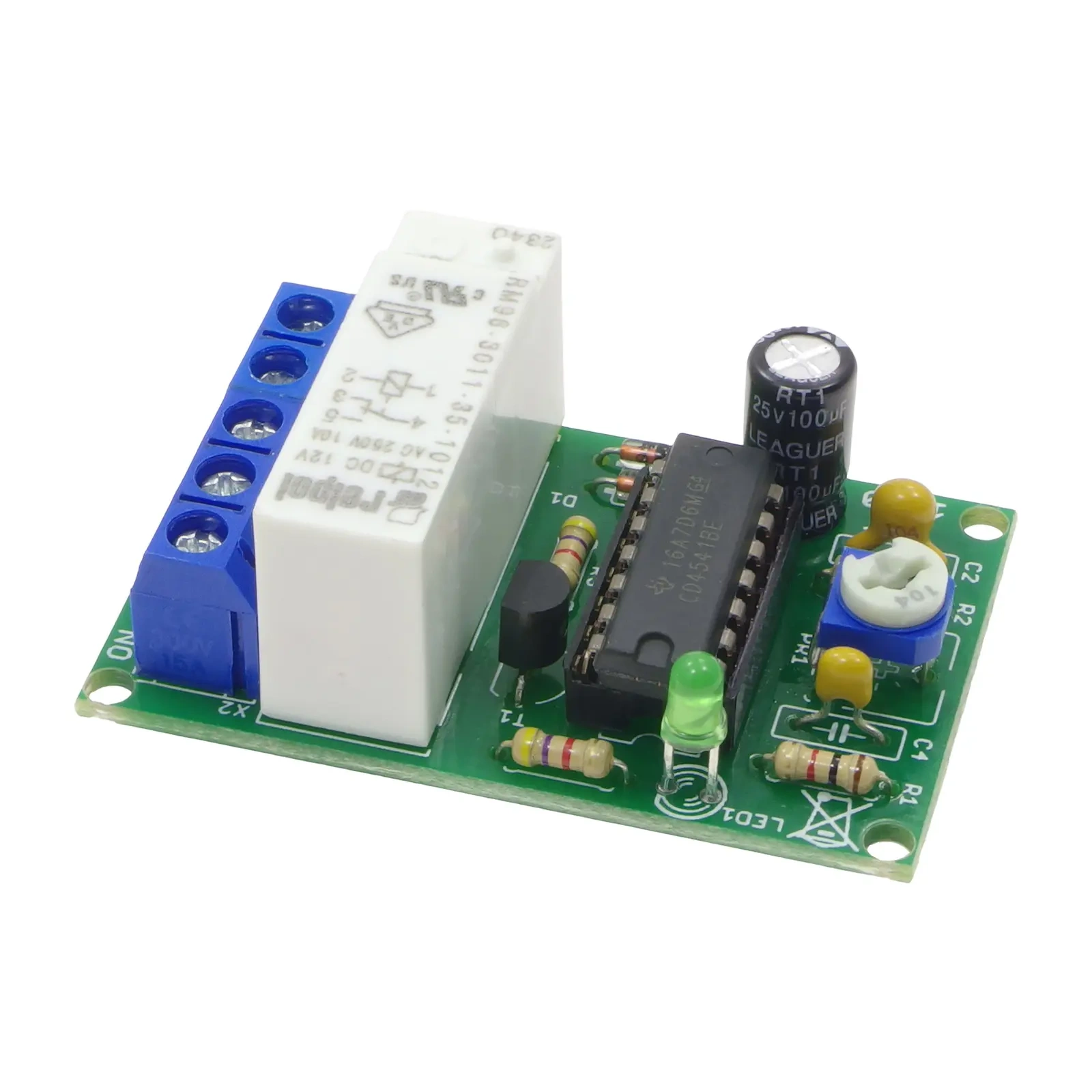

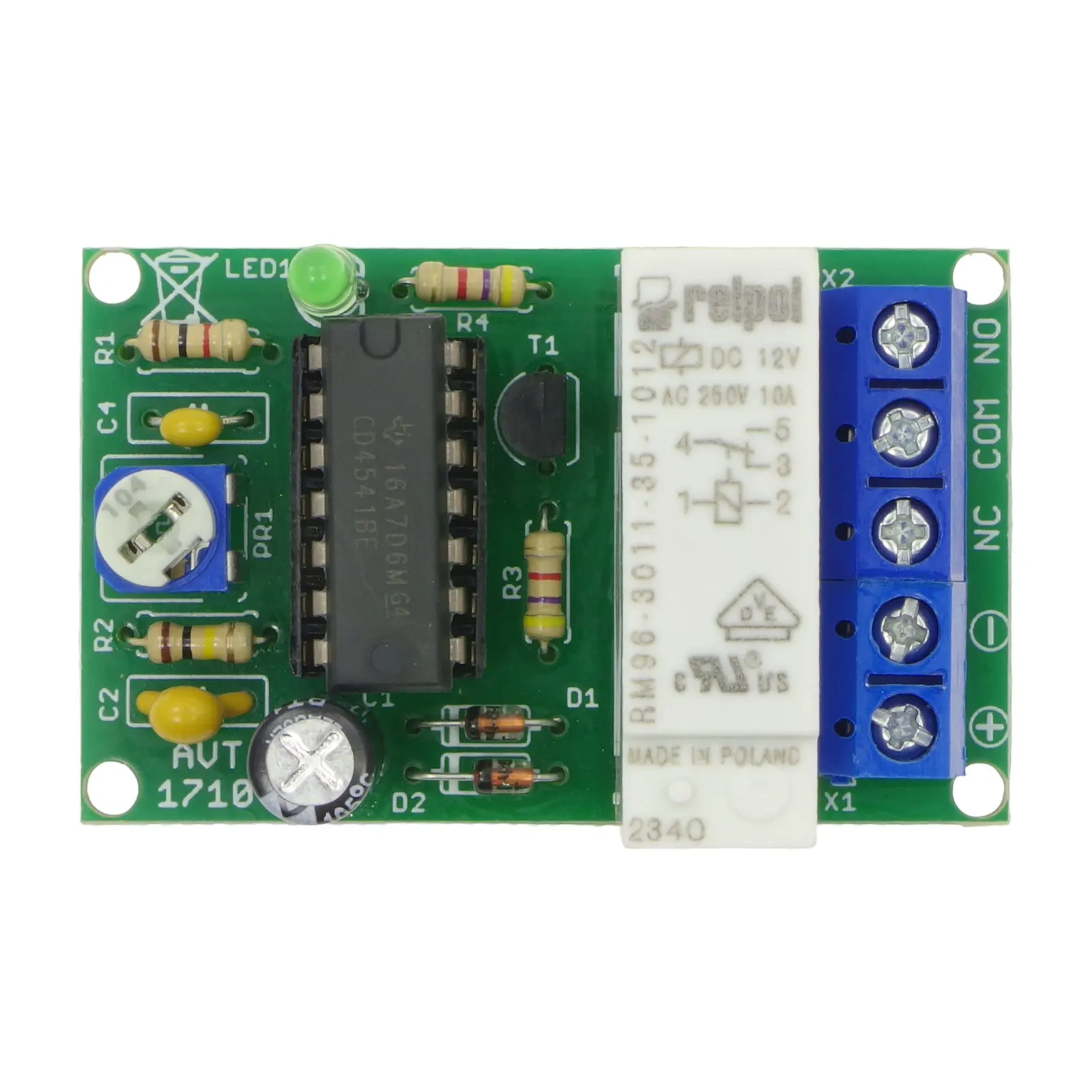

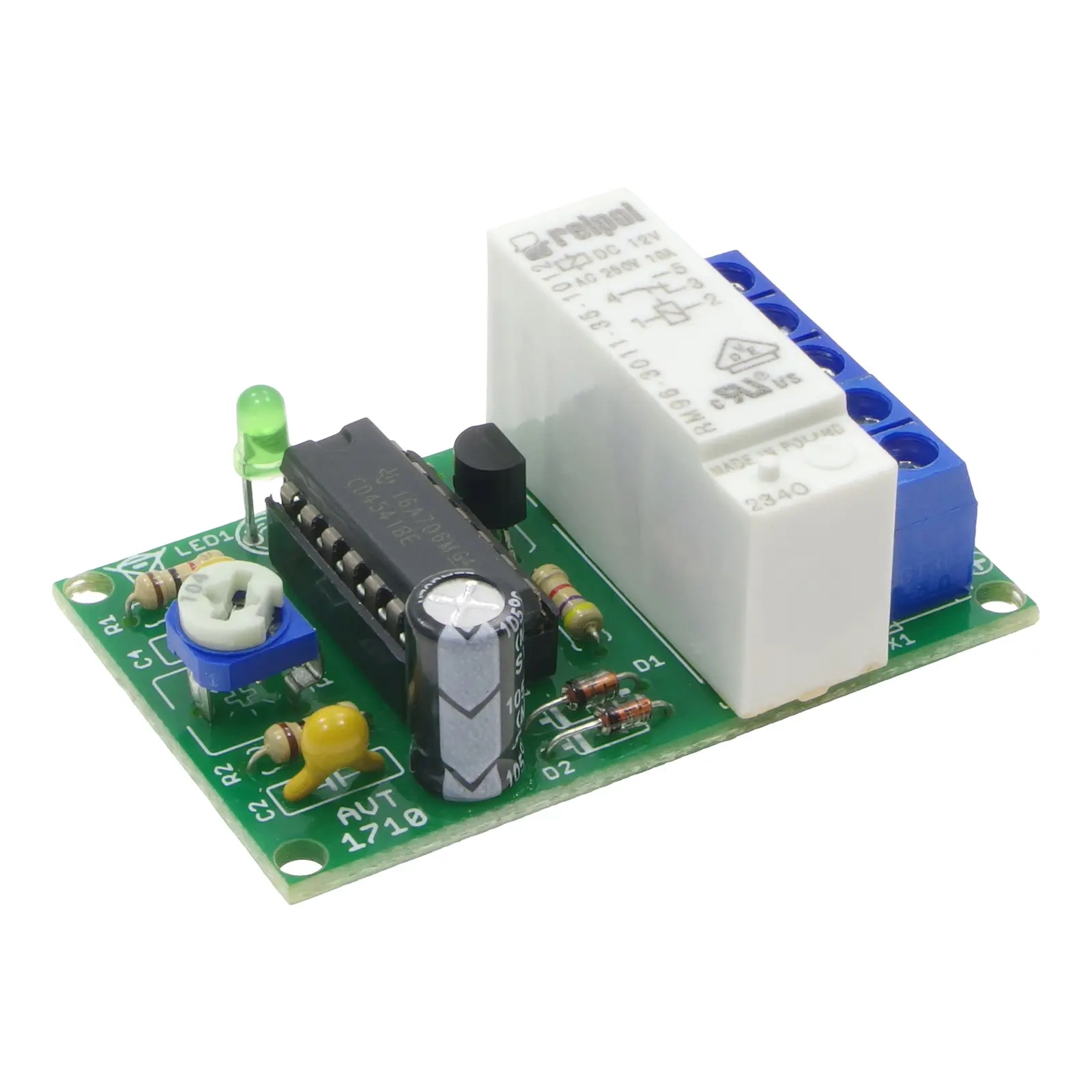

AVT1710 pozwala zbudować prosty układ opóźnionego załączania odbiornika. Po podaniu zasilania timer odmierza nastawiony czas i dopiero wtedy załącza przekaźnik, dzięki czemu odbiornik startuje z kontrolowaną zwłoką.
Taki moduł sprawdza się w samochodzie, automatyce, sterowaniu oświetleniem i urządzeniach, w których obciążenie ma zostać włączone dopiero po ustabilizowaniu pracy zasilania lub po zakończeniu krótkiej fazy rozruchowej. Wersja B to zestaw KIT z płytką PCB i elementami do zlutowania kompletnego układu opóźniającego.
Karta techniczna
AVT1710
Regulowany włącznik opóźniający z układem 4541, wyjściem przekaźnikowym i płynną regulacją zwłoki.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | opóźnione załączenie przekaźnika po podaniu zasilania |
| Układ czasowy | 4541 |
| Zakres czasu zwłoki | 2–120 sekund |
| Regulacja czasu | potencjometr PR1 100 kΩ |
| Tryb zastosowania | opóźnione włączenie lub opóźnione wyłączenie zależnie od sposobu podłączenia styków |
| Element wykonawczy | przekaźnik 230 VAC / 8 A |
| Sygnalizacja | dioda LED informuje o zadziałaniu przekaźnika |
| Zasilanie | 12–15 VDC |
| Płytka PCB | 50×31 mm |
Wersja

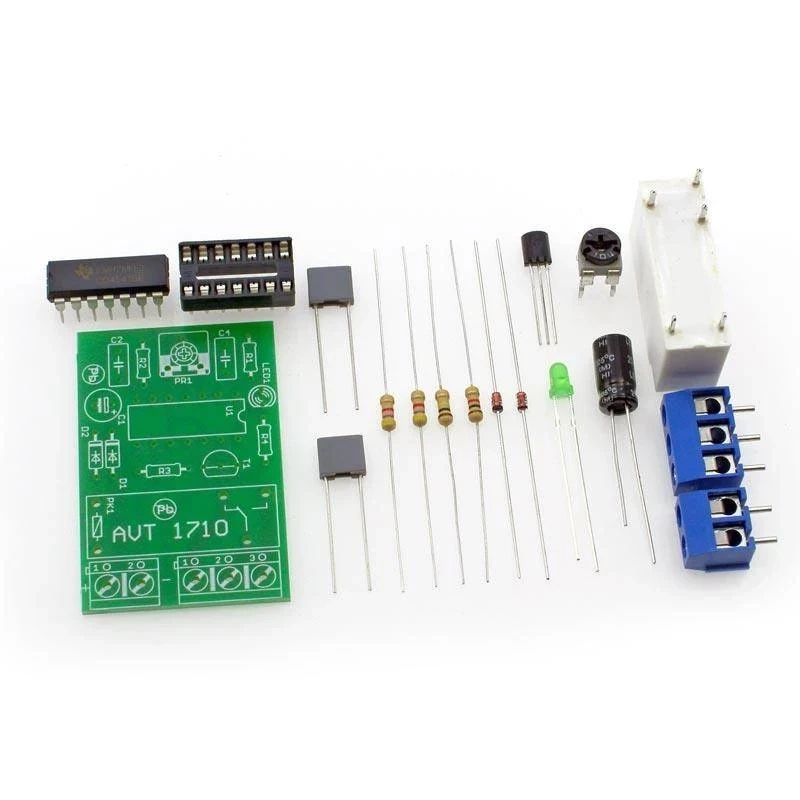

AVT1710 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, układ 4541 z podstawką, przekaźnik, tranzystor BC548 lub BC547, diody 1N4148, diodę LED, potencjometr PR1, rezystory, kondensatory i złącza śrubowe do zbudowania regulowanego włącznika opóźniającego.
Notes
Po podaniu zasilania układ 4541 odmierza czas zwłoki ustawiony potencjometrem PR1. Po zakończeniu odmierzania wyjście Q steruje tranzystorem T1, który załącza przekaźnik PK1.
Dioda LED sygnalizuje zadziałanie przekaźnika, co ułatwia kontrolę pracy układu podczas uruchamiania i w gotowym urządzeniu.
Układ może być zasilany z zasilacza, baterii lub akumulatora 12 V. Zakres dopuszczalny dla projektu to 12–15 VDC.
Przy sterowaniu większym obciążeniem trzeba uwzględnić obciążalność styków przekaźnika, ścieżek PCB, złącz, przewodów oraz wymagania izolacji dla napięcia sterowanego obwodu.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1710 B to zestaw KIT z płytką PCB i elementami do zlutowania regulowanego włącznika opóźniającego, w tym układem 4541, przekaźnikiem, tranzystorem, potencjometrem, diodami, rezystorami, kondensatorami i złączami.
Do opóźnionego załączania odbiornika po podaniu zasilania, na przykład w samochodzie, automatyce, oświetleniu, zasilaczach lub prostych urządzeniach sterujących.
Tak, wykorzystanie odpowiednich styków przekaźnika pozwala użyć modułu w konfiguracji opóźnionego włączenia albo opóźnionego wyłączenia odbiornika.
Nie. Pracę czasową realizuje układ 4541 z zewnętrznym obwodem oscylatora, bez mikrokontrolera i bez programu.
Układ jest przeznaczony do zasilania 12–15 VDC, na przykład z zasilacza, baterii lub akumulatora 12 V.
