Zdalny włącznik 230 V sterowany pilotem IR - KIT AVT 1840
- Sterowany pilotem IR włącznik 230 V z nauką kodów, przekaźnikiem 8 A i wyborem stanu po włączeniu zasilania. AVT1840 B to KIT DIY z PCB i elementami do lutowania.
Zdalny włącznik 230 V na pilota IR - KIT DIY AVT1840
KIT DIY włącznika sieciowego sterowanego pilotem na podczerwień i lokalnym przyciskiem.
Zdalne przełączanie odbiornika 230 V pilotem IR
AVT1840 pozwala wykonać włącznik 230 V sterowany pilotem na podczerwień. Układ uczy się kodów pilota i może pracować z jednym przyciskiem przełączającym stan przekaźnika albo z dwoma osobnymi komendami: włącz i wyłącz.
Przycisk S1 umożliwia ręczne przełączanie przekaźnika oraz wejście w tryb programowania kodów. LED1 pokazuje stan przekaźnika, odebranie komendy, pracę układu i tryb nauki. AVT1840 B to KIT DIY z PCB i elementami do lutowania, przeznaczony do wykonania włącznika 230 V wymagającego bezpiecznej obudowy.
Karta techniczna
AVT1840
Włącznik 230 V sterowany pilotem IR z procedurą nauki kodów, przyciskiem lokalnym i wyjściem przekaźnikowym.
| Kod projektu | AVT1840 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | zdalne i ręczne załączanie odbiornika 230 V |
| Zasilanie | 230 VAC, zasilacz beztransformatorowy |
| Wyjście | przekaźnik 12 V DC, styki 8 A / 230 VAC |
| Sterowanie IR | nauka kodów pilota, komenda przełączająca lub osobne ON/OFF |
| Sterowanie lokalne | przycisk S1 |
| Mikrokontroler | ATtiny45, zaprogramowany do projektu |
| Odbiornik IR | TSOP4836, nośna 36 kHz |
| Sygnalizacja | LED1: stan przekaźnika, praca układu, odbiór komendy i tryb programowania |
| Płytka PCB | 85×33 mm |
Wersja

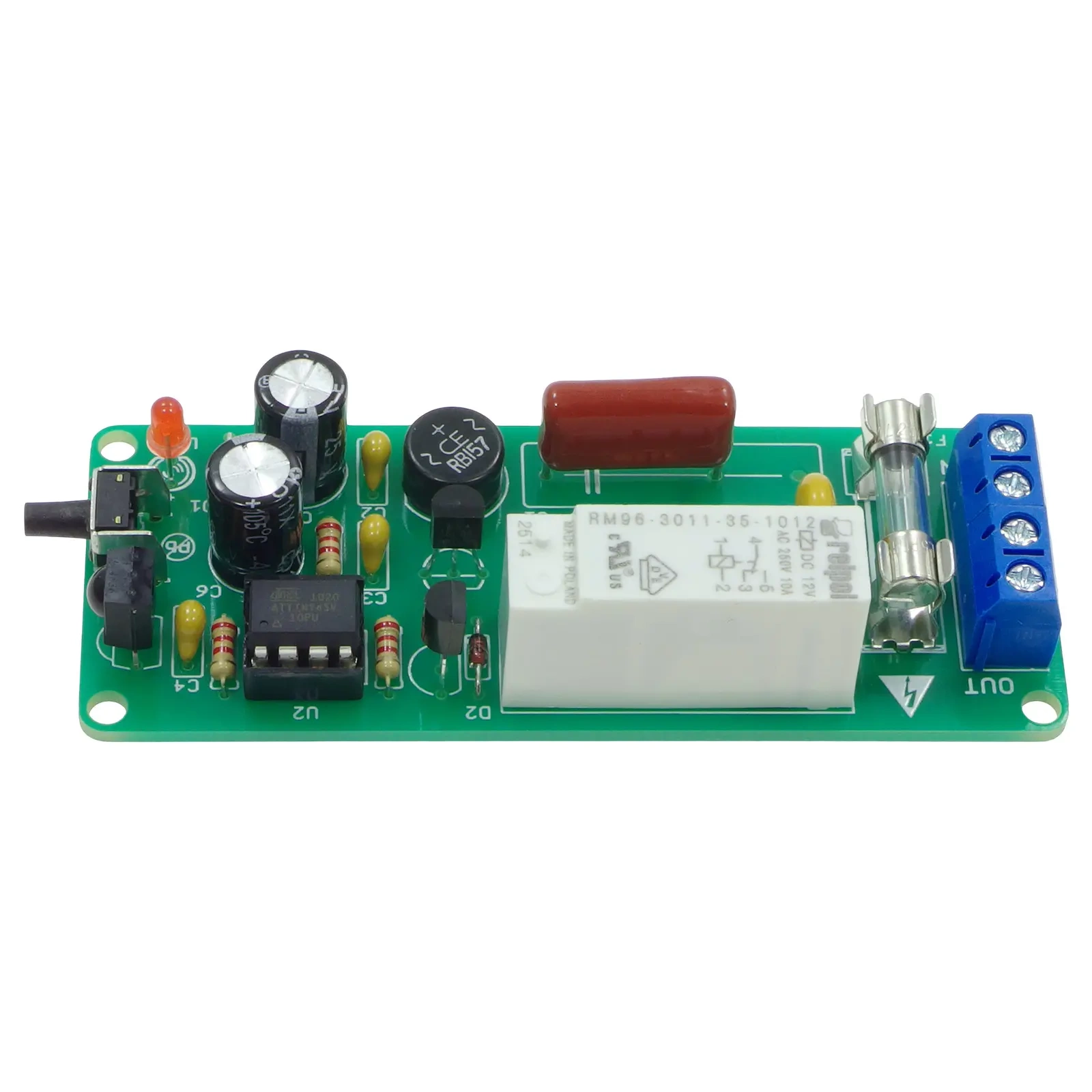

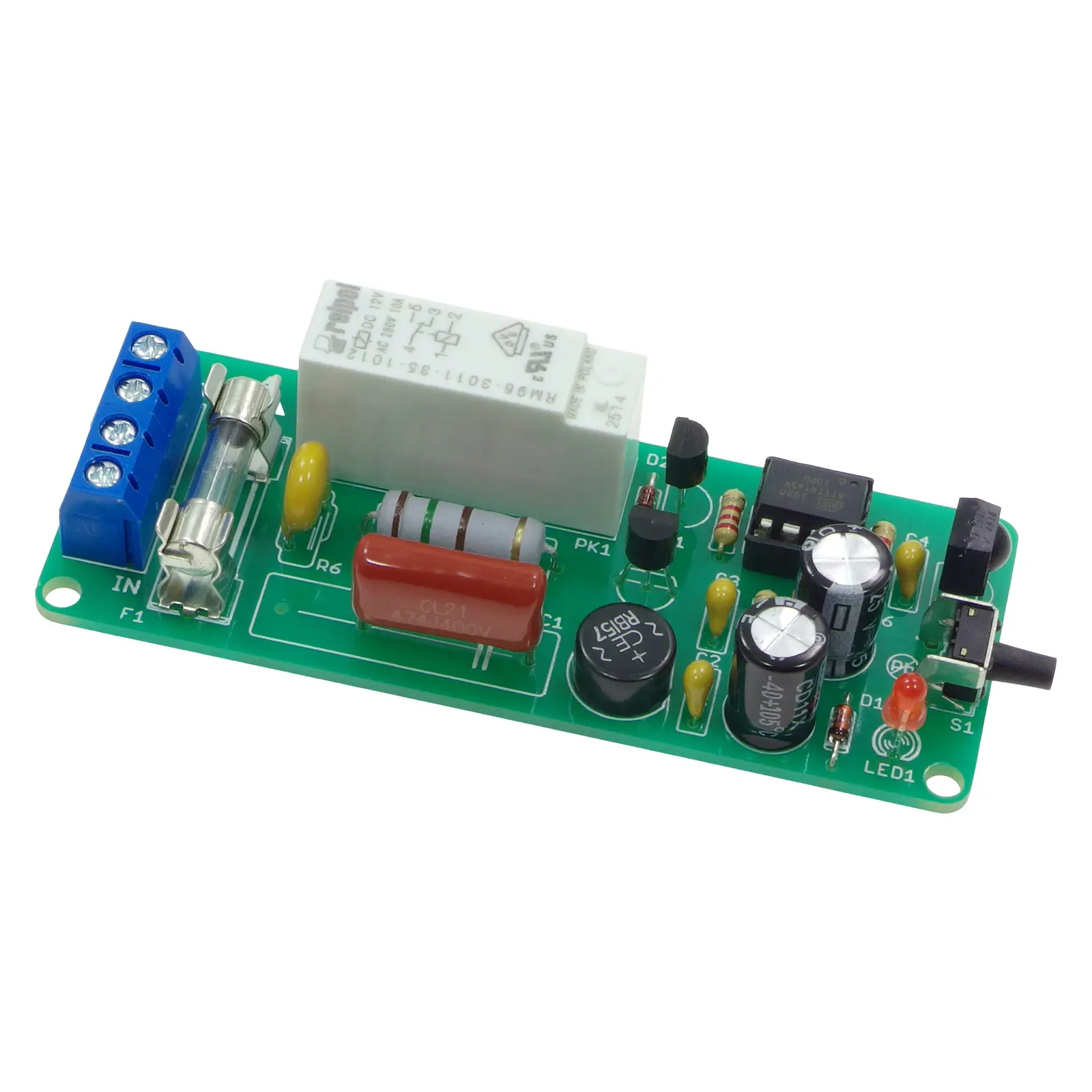

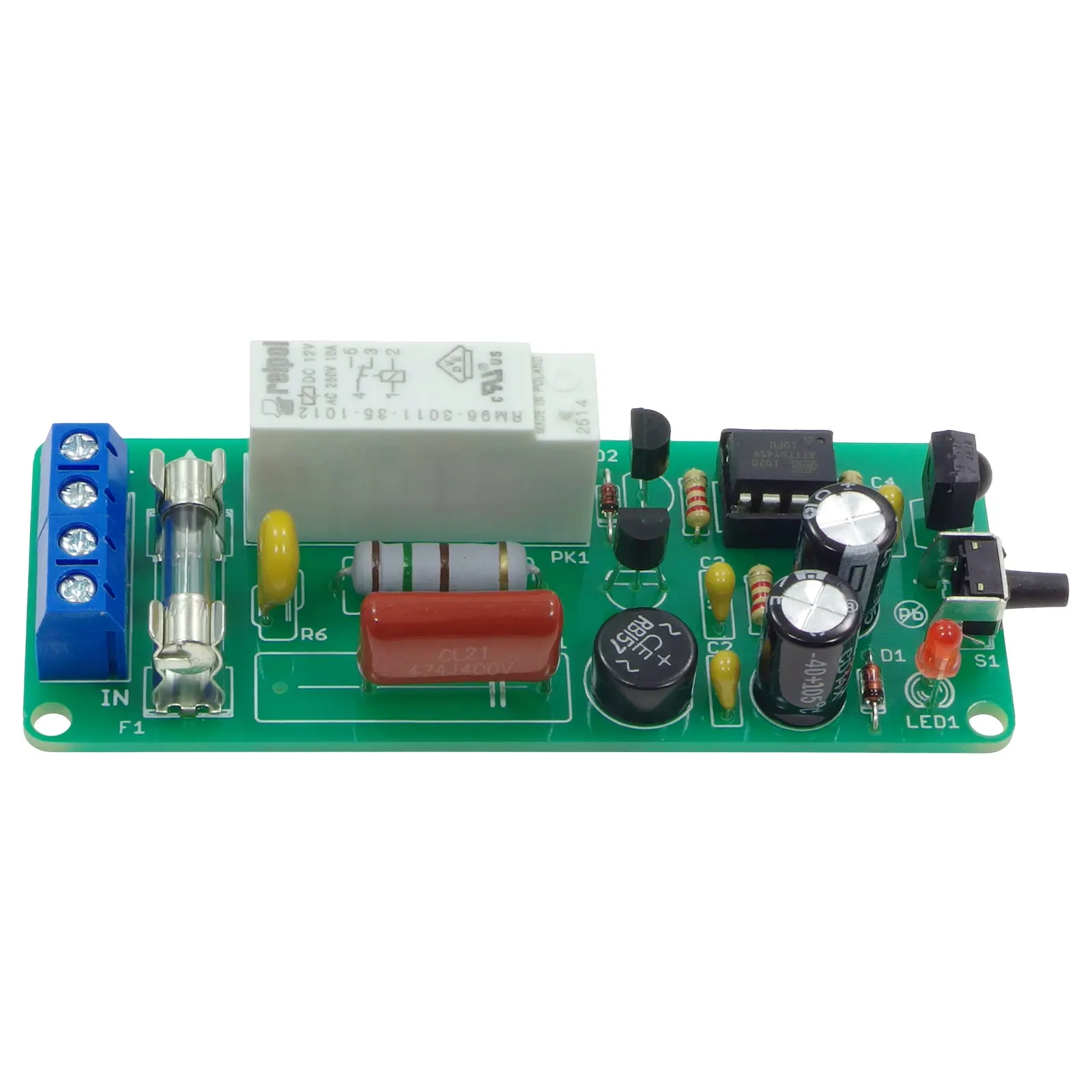

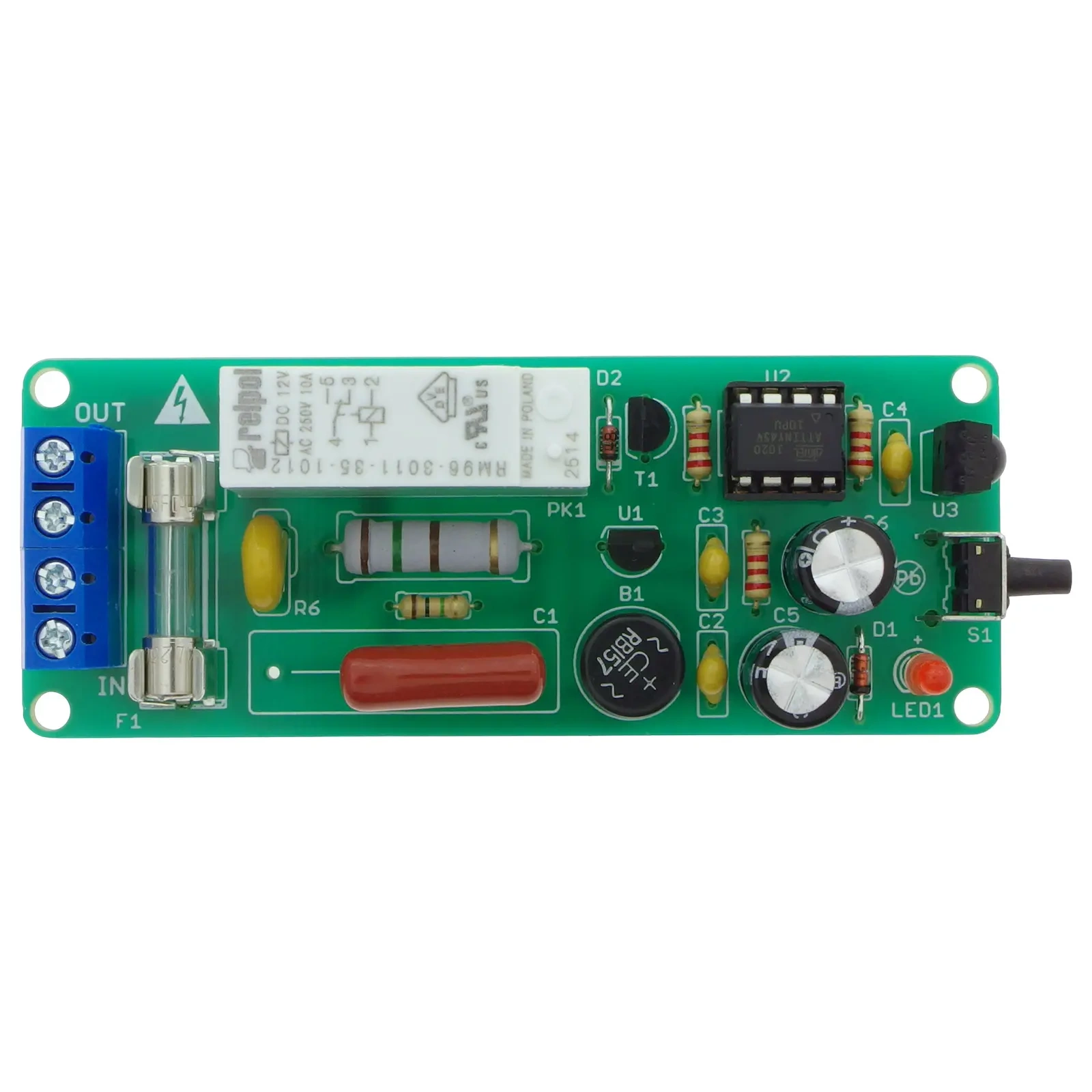

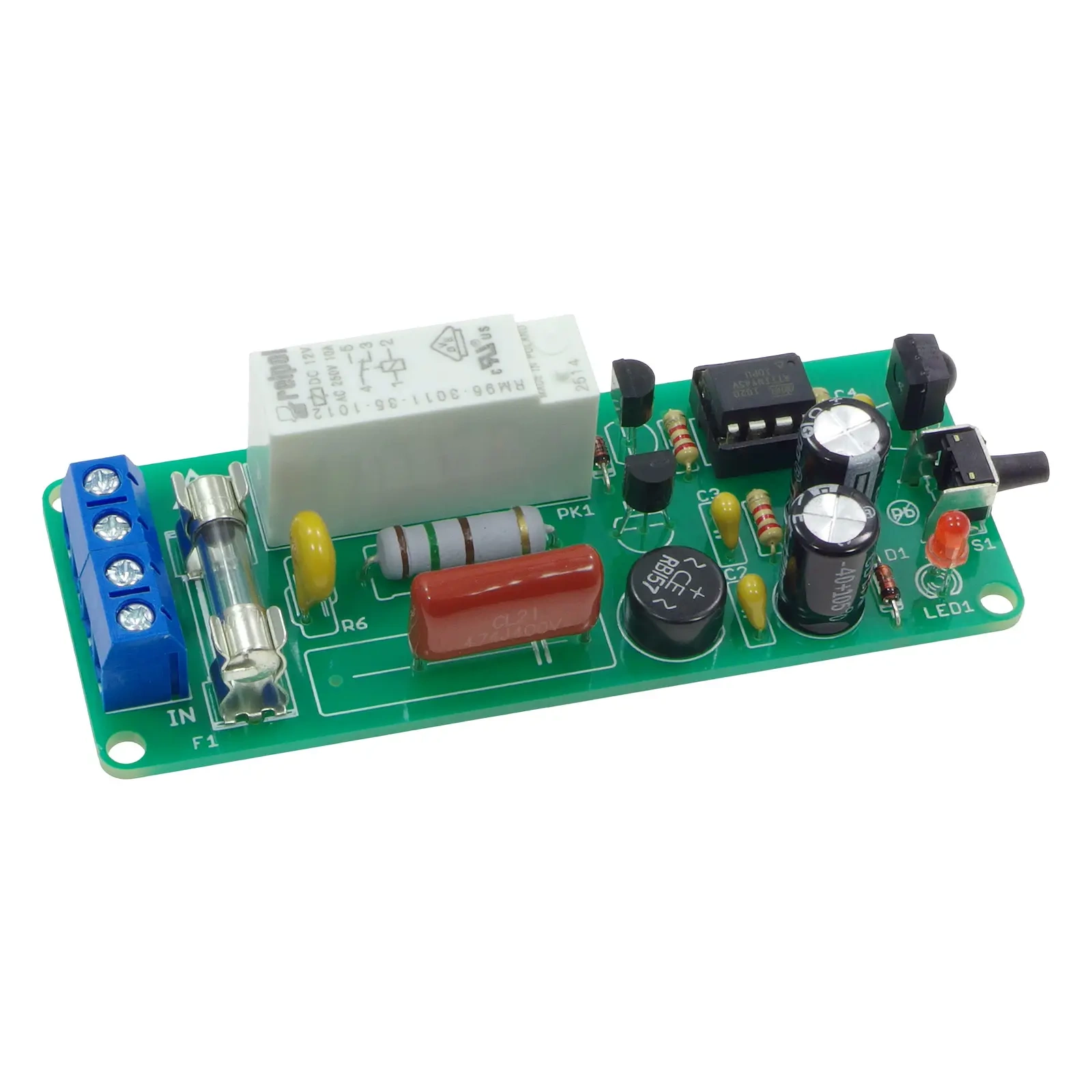

AVT1840 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATtiny45, odbiornik TSOP4836, stabilizator 78L05, przekaźnik 12 V DC, mostek prostowniczy, bezpiecznik 8 A, elementy zasilacza beztransformatorowego, przycisk, diodę LED, złącza i elementy bierne do wykonania włącznika 230 V sterowanego pilotem IR.
Notes
Procedura nauki kodów uruchamia się przez przytrzymanie przycisku S1 przez około 5 sekund. Układ wymaga podania i potwierdzenia komendy z pilota.
Można zapisać jedną komendę do naprzemiennego włączania i wyłączania przekaźnika albo dwie osobne komendy: jedną do włączenia i drugą do wyłączenia.
Przed opuszczeniem trybu programowania można ustawić stan przekaźnika po dołączeniu zasilania: załączony albo wyłączony.
Przy sterowaniu obciążeniem o większej mocy trzeba zwrócić uwagę na obciążalność styków przekaźnika, ścieżek PCB, zacisków, przewodów oraz bezpiecznika.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1840 B to KIT DIY z płytką PCB i elementami do zlutowania włącznika 230 V sterowanego pilotem IR. Zawiera m.in. zaprogramowany ATtiny45, odbiornik IR, przekaźnik, bezpiecznik, elementy zasilacza beztransformatorowego, LED, przycisk i złącza.
Układ współpracuje z prawie każdym pilotem IR, o ile długości impulsów i przerw mieszczą się w obsługiwanym zakresie, kod nie przekracza 32 impulsów i 32 przerw, a częstotliwość nośna pasuje do odbiornika IR.
Tak. Krótkie naciśnięcie S1 pozwala lokalnie zmienić stan przekaźnika bez użycia pilota.
Nie. Zasilacz jest beztransformatorowy i nie zapewnia separacji od sieci energetycznej, dlatego montaż oraz uruchamianie wymagają kwalifikacji.
Przekaźnik ma styki 8 A / 230 VAC. Przy większych obciążeniach trzeba uwzględnić obciążalność styków, ścieżek PCB, przewodów, zacisków, bezpiecznika i obudowy.
