Klaskacz włącznik dźwiękowy 230V z przekaźnikiem - KIT AVT 3088
- Włącznik dźwiękowy 230 V pozwala sterować odbiornikiem klaśnięciem i pokazuje stan pracy dwukolorową diodą LED. AVT3088 B to KIT DIY z płytką PCB i elementami do lutowania.
Klaskacz 230V z przekaźnikiem - KIT DIY AVT3088
Zestaw elementów do wykonania włącznika dźwiękowego, który przełącza odbiornik sieciowy po pojedynczym klaśnięciu.
KIT włącznika dźwiękowego do odbiorników 230 V
AVT3088 wykrywa klaśnięcie mikrofonem elektretowym, wzmacnia sygnał w torze tranzystorowym i przełącza stan licznika 4017. Każde kolejne wyzwolenie zmienia stan przekaźnika na przeciwny.

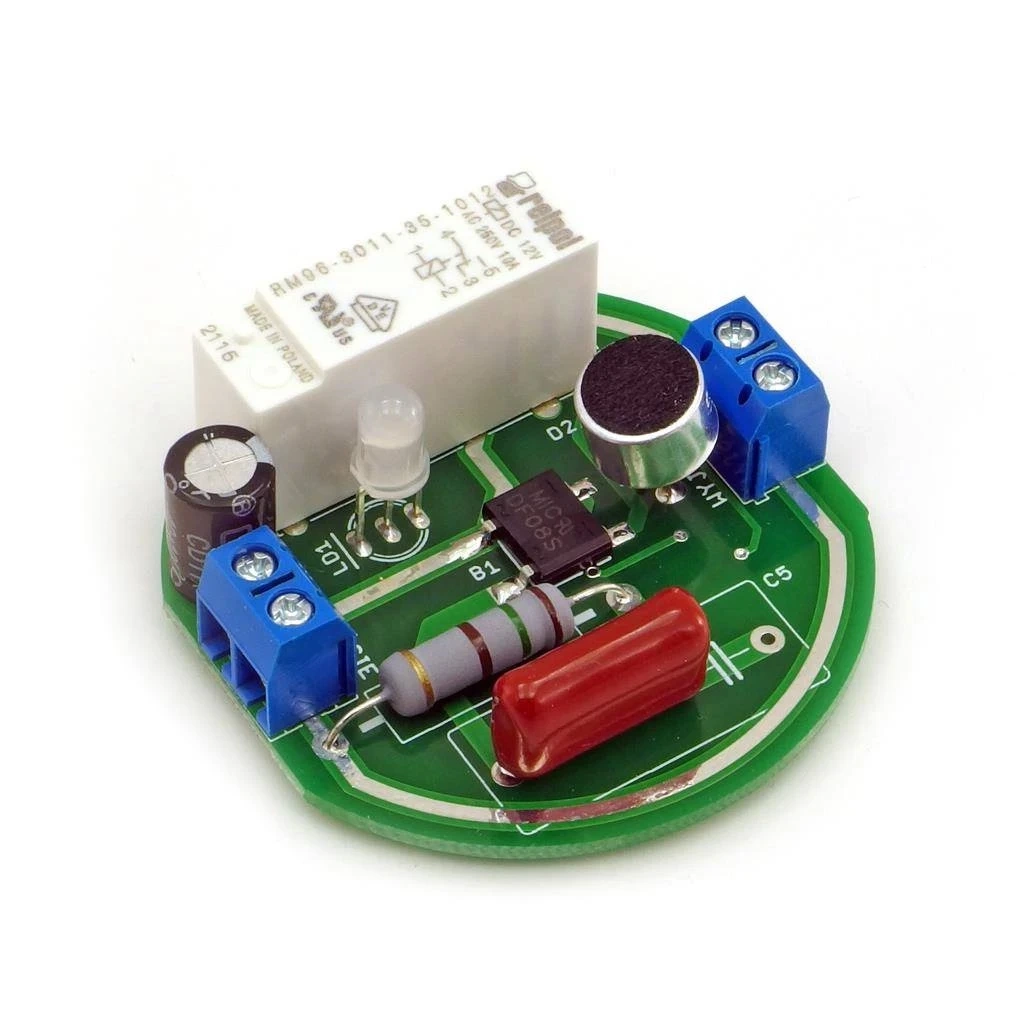

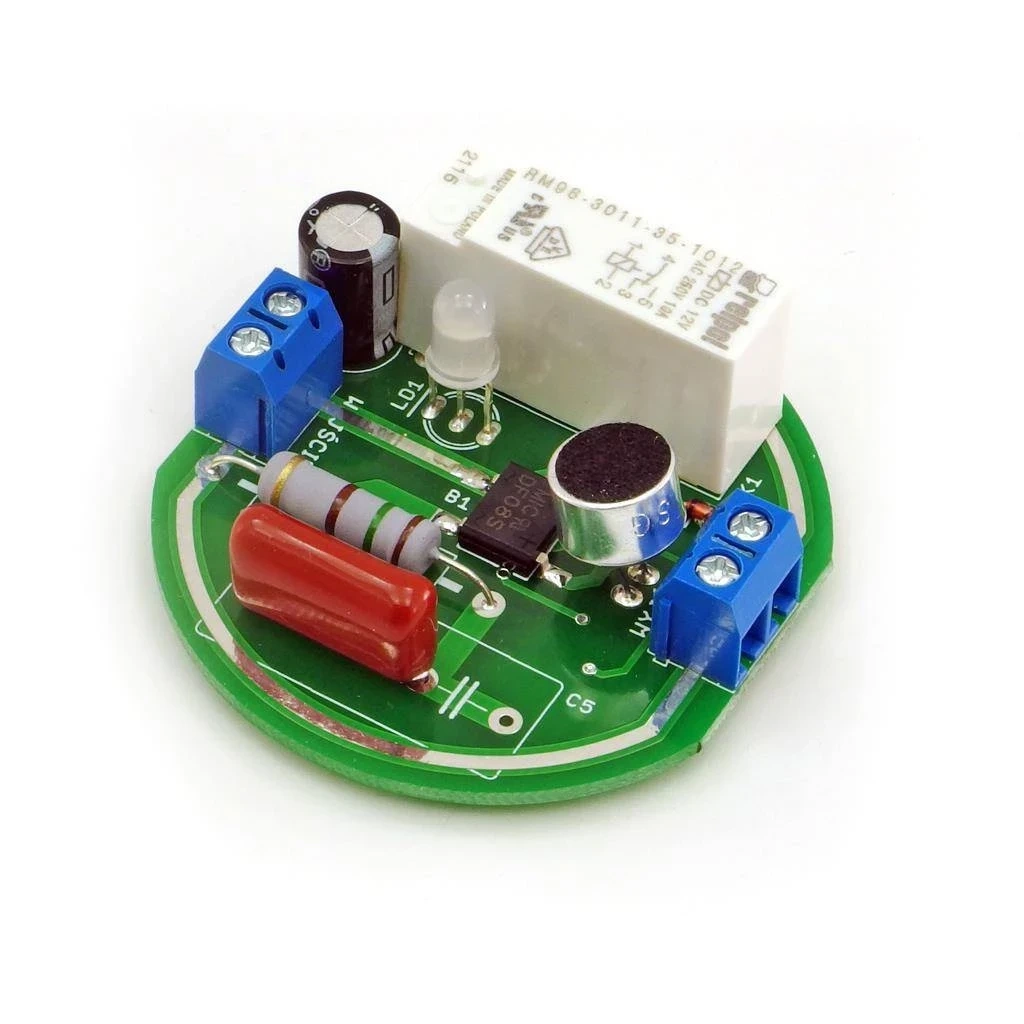

Przekaźnik może załączać odbiornik podłączony do wyjścia OUT, a stan układu sygnalizuje dwukolorowa dioda LED. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania klaskacza 230 V.
Karta techniczna
AVT3088
KIT włącznika dźwiękowego 230 V z mikrofonem elektretowym, licznikiem 4017 i przekaźnikiem wykonawczym.
| Kod projektu | AVT3088 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | klaskacz, włącznik dźwiękowy 230 V |
| Wyzwalanie | pojedyncze klaśnięcie, możliwa reakcja na inne głośne dźwięki |
| Zasięg | około 5 m |
| Układ logiczny | 4017 |
| Czujnik dźwięku | mikrofon elektretowy |
| Wyjście | przekaźnik 8 A / 230 VAC |
| Zasilanie | 230 VAC, zasilacz beztransformatorowy |
| Sygnalizacja | dwukolorowa dioda LED czerwony/zielony |
| Wymiary płytki PCB | 49×49 mm |
Wersja

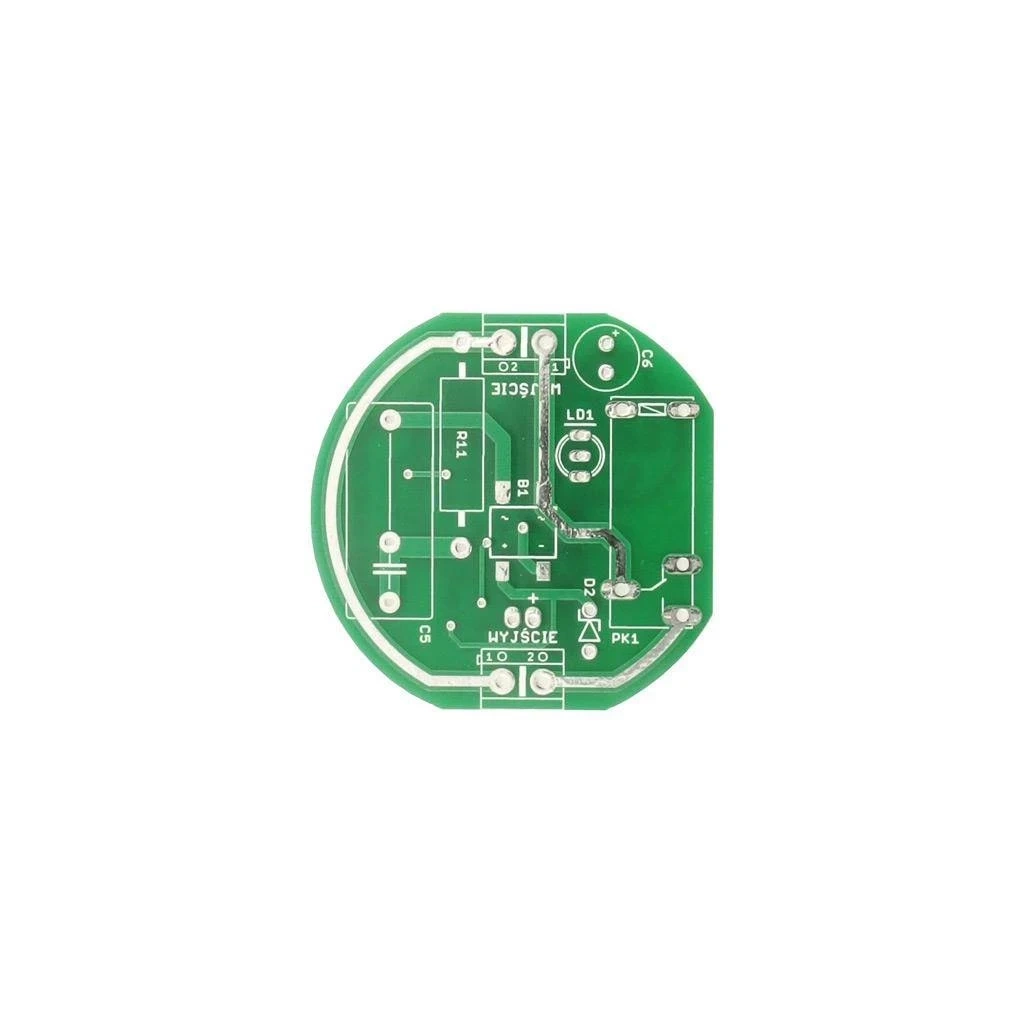

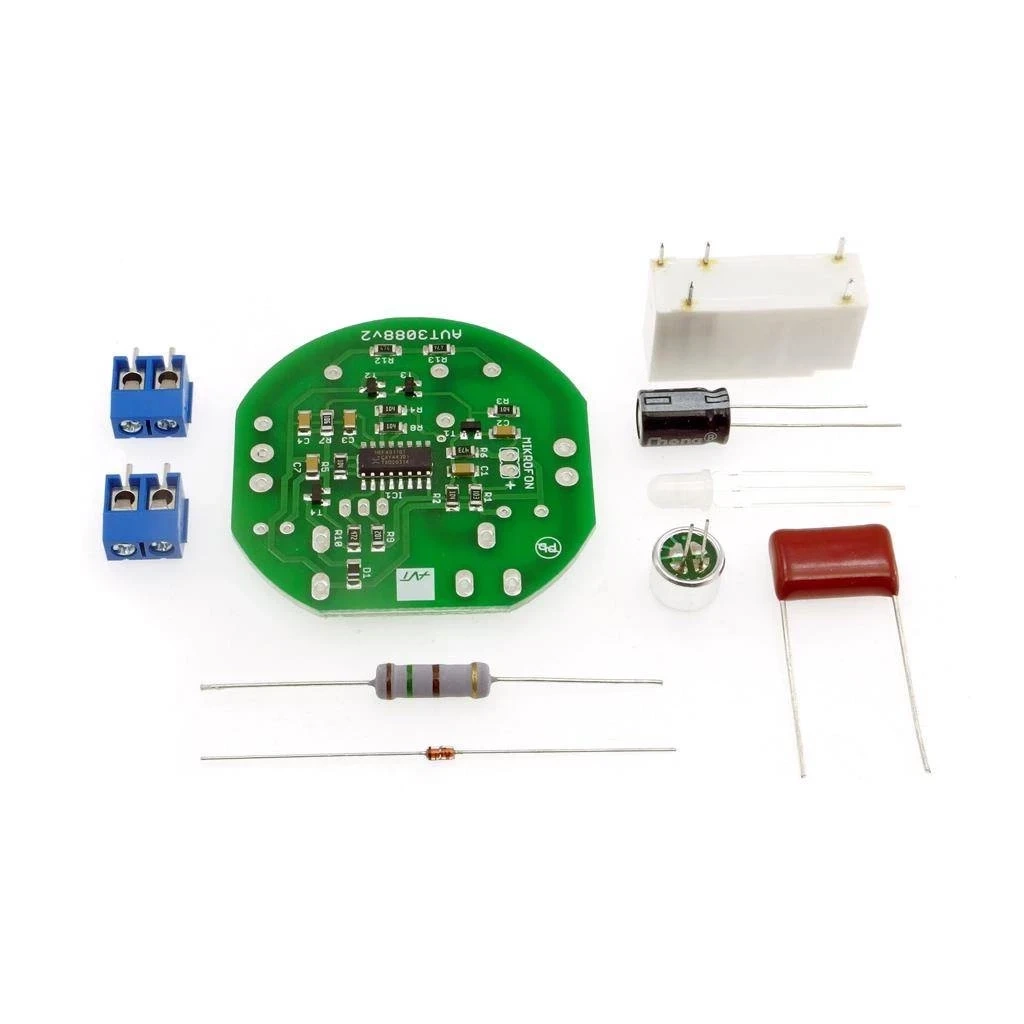

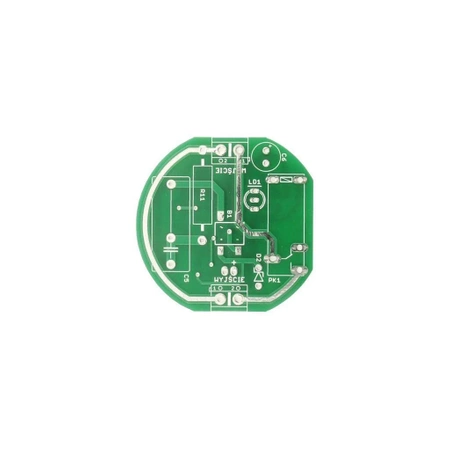

AVT3088 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania klaskacza 230 V.
Notes
Montaż warto rozpocząć od części SMD, ponieważ część niskonapięciowa wykorzystuje elementy powierzchniowe. Elementy zasilające i wykonawcze są przewlekane.
Należy sprawdzić orientację mikrofonu elektretowego, C6, mostka prostowniczego, diod, tranzystorów i układu 4017. Błąd montażowy może spowodować uszkodzenie elementów.
Do złącza IN doprowadza się napięcie sieciowe, a po zadziałaniu przekaźnika napięcie pojawia się na złączu OUT. Układ może bezpośrednio sterować odbiornikiem w granicach obciążalności przekaźnika.
Układ może reagować na inne głośne dźwięki, na przykład szczekanie psa albo dźwięk upadającego przedmiotu.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia. Układ nie jest separowany od sieci energetycznej i wymaga obudowy lub puszki uniemożliwiającej dotknięcie elementów pod napięciem.
Najczęściej zadawane pytania
AVT3088 B to zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania klaskacza 230 V.
Do sterowania odbiornikiem 230 V za pomocą klaśnięcia, na przykład do przełączania oświetlenia.
Nie. AVT3088 działa sprzętowo, bez mikrokontrolera i bez programu.
Nie. Zasilacz beztransformatorowy nie zapewnia separacji galwanicznej od sieci, dlatego układ wymaga bezpiecznej obudowy i montażu przez osobę z kwalifikacjami.
Układ jest zasilany bezpośrednio z sieci 230 VAC.
