Sterownik elektrozamka furtki 6-12 VAC / 8-15 VDC - KIT AVT 1919
- Sterownik elektrozamka z trzema wejściami, izolacją transoptorową i czasem 1-105 s. AVT1919 B to KIT DIY z PCB i elementami do lutowania.
Sterownik elektrozamka furtki z timerem - KIT DIY AVT1919
KIT DIY sterownika elektrozamka furtki z regulowanym czasem zwolnienia i trzema wejściami wyzwalającymi.
Sterowanie ryglem z domofonu, RFID i przycisku wyjścia
AVT1919 pozwala zbudować sterownik elektrozamka, który po wyzwoleniu załącza rygiel na zaprogramowany czas. Moduł ułatwia wydłużenie impulsu z domofonu, czytnika RFID lub pilota, a dodatkowe wejście pozwala podłączyć lokalny przycisk wyjścia.
Czas zwolnienia ustawia się przełącznikiem DIP jako 1 s albo sumę wartości 5, 10, 30 i 60 s. Dwa wejścia napięciowe są izolowane transoptorowo, a wyjście przekaźnikowe przekazuje do rygla napięcie zasilania AC/DC. AVT1919 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1919
Sterownik elektrozamka furtki z regulowanym czasem załączenia, wejściami napięciowymi i wejściem lokalnego przycisku wyjścia.
| Kod projektu | AVT1919 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | czasowe sterowanie elektrozamkiem furtki |
| Zasilanie | 6-12 VAC lub 8-15 VDC |
| Wyjście | przekaźnik PK1, złącze WYJŚCIE/RYGIEL |
| Wejście 1 i 2 | napięciowe 12 V, izolowane transoptorami PC814/PC817 |
| Wejście 3 | przycisk chwilowy zwierny |
| Nastawa czasu | DIP SWITCH: 1 s lub suma 5 / 10 / 30 / 60 s |
| Mikrokontroler | ATtiny24, zaprogramowany do projektu |
| Stabilizator | 7805 |
| Sygnalizacja | LD1 zielona, LD2 czerwona |
| Płytka PCB | 85×46 mm |

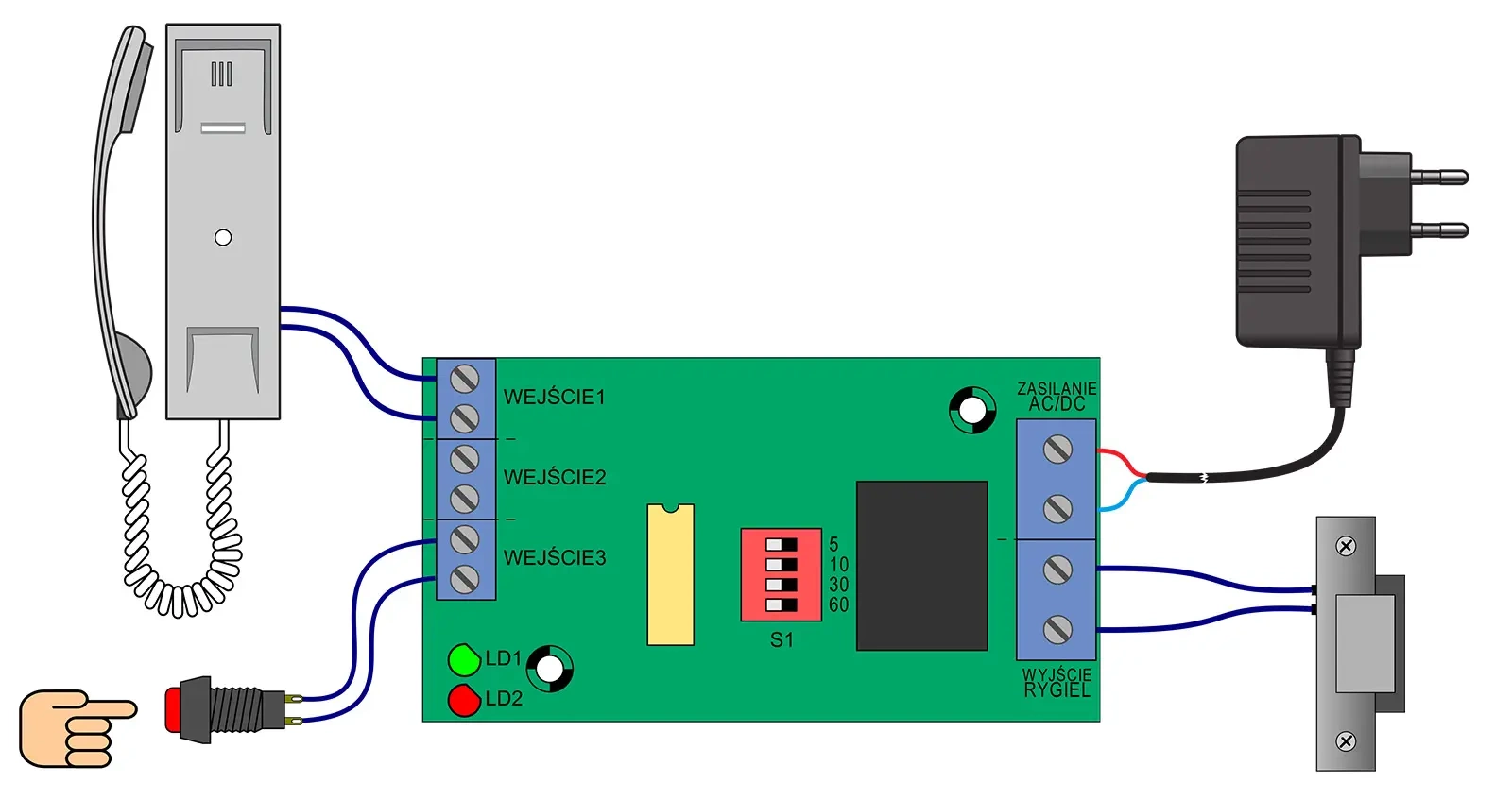

Przykład podłączenia
Zasilanie AC/DC podaje się na złącze ZASILANIE, elektrozaczep na WYJŚCIE/RYGIEL, sygnał sterujący z domofonu lub czytnika na WEJŚCIE1 albo WEJŚCIE2, a lokalny przycisk wyjścia na WEJŚCIE3.
Wersja

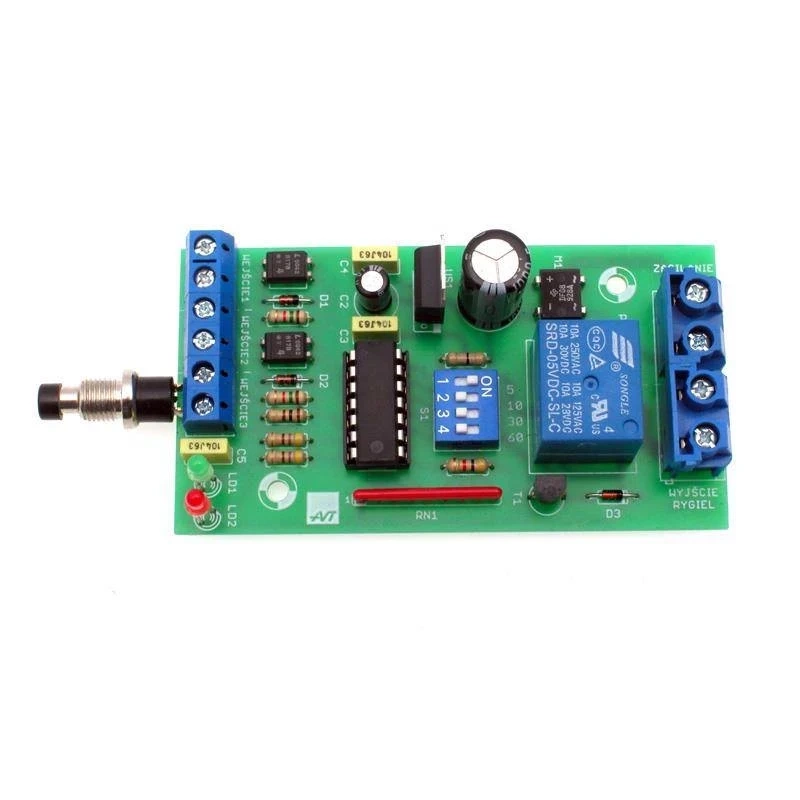

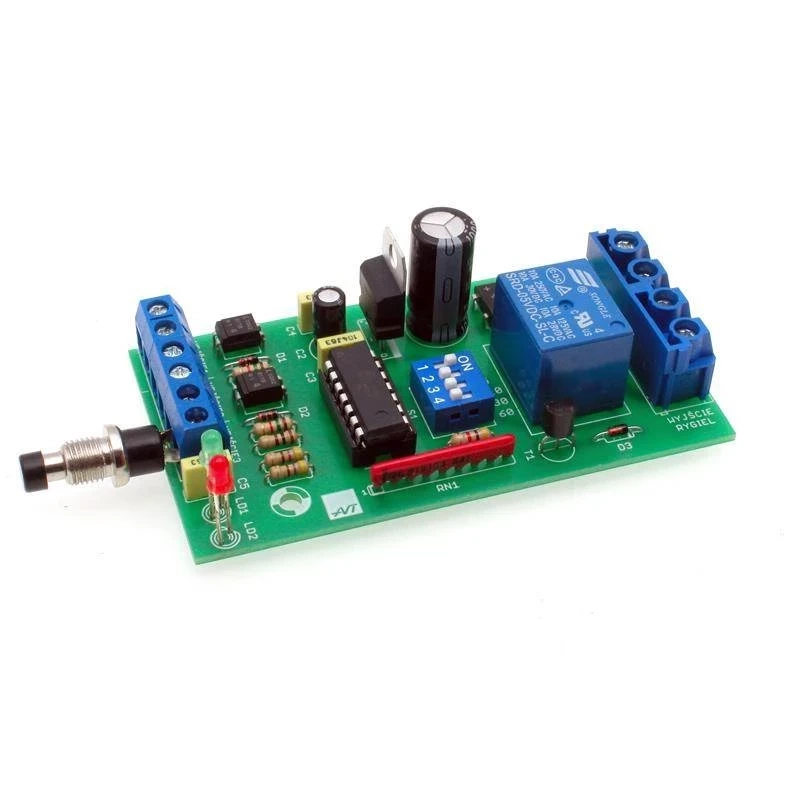

AVT1919 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATtiny24, przekaźnik JQX3FF, transoptory PC814/PC817, mostek DF08, stabilizator 7805, tranzystor BC547, DIP SWITCH 4 sekcje, diody LED, złącza ARK, rezystory i kondensatory.
Notes
Przy zasilaniu napięciem stałym polaryzacja na wejściu zasilania nie ma znaczenia, ponieważ układ ma mostek prostowniczy DF08.
Styki przekaźnika na złączu WYJŚCIE/RYGIEL przenoszą napięcie podane na złącze ZASILANIE AC/DC.
Przycisk na WEJŚCIE3 powinien być montowany po stronie chronionej, w miejscu niedostępnym dla osób postronnych.
Po montażu poprawność działania można sprawdzić przyciskiem podłączonym do WEJŚCIE3, który uruchamia odliczanie ustawionego czasu.
Uwaga: układ współpracuje z instalacją elektrozamka i dostępem do posesji. Przed montażem sprawdź napięcie rygla, sposób sterowania z domofonu oraz miejsce montażu lokalnego przycisku wyjścia.
Najczęściej zadawane pytania
AVT1919 B to KIT DIY z PCB, zaprogramowanym ATtiny24, przekaźnikiem, transoptorami, mostkiem, stabilizatorem, DIP SWITCH, złączami i elementami do lutowania.
Sterownik można zasilać napięciem 6-12 VAC albo 8-15 VDC.
Czas ustawia się przełącznikiem DIP: 1 s przy braku przełączników albo suma wybranych czasów 5, 10, 30 i 60 s.
Do podłączenia napięciowych sygnałów sterujących, np. z domofonu, czytnika RFID lub odbiornika zdalnego sterowania.
Do podłączenia lokalnego przycisku zwiernego, który uruchamia elektrozaczep bez udziału domofonu lub czytnika.
