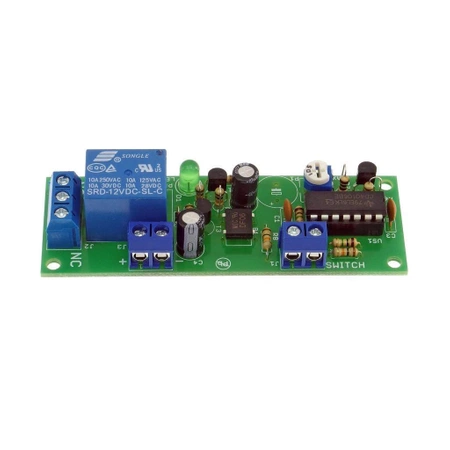

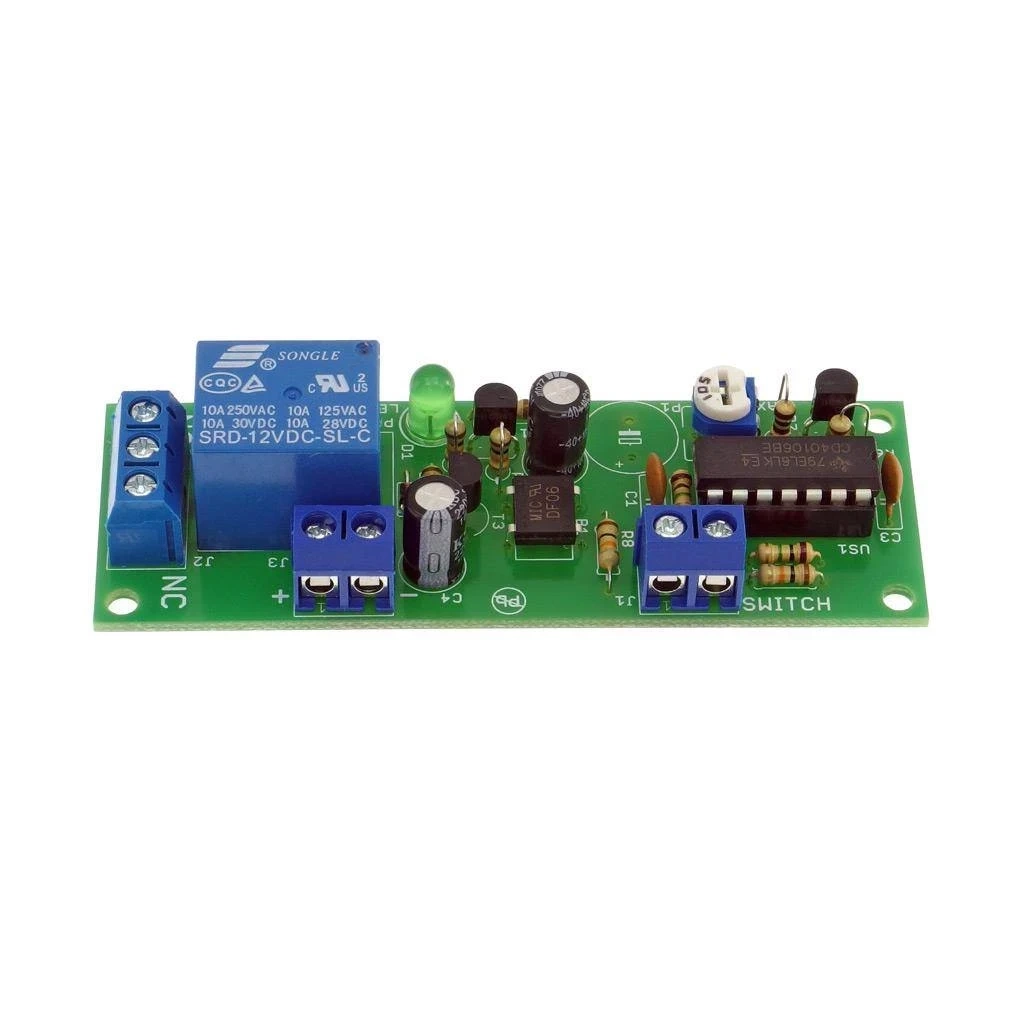

Wyłącznik czasowy 12V z wejściem bistabilnym i przekaźnikiem - KIT AVT 5927
- Wyłącznik czasowy 12V reaguje na zmianę przełącznika ON/OFF, załącza styki NO/NC na 2–200 s i pozwala przedłużyć cykl. AVT5927 B to KIT DIY z płytką PCB i elementami do lutowania.
Przekaźnikowy timer 2–200 s reagujący na zmianę stanu wejścia - KIT DIY AVT5927
Zestaw elementów do wykonania wyłącznika czasowego 12 V z wejściem bistabilnym, przekaźnikiem i regulacją czasu załączenia.

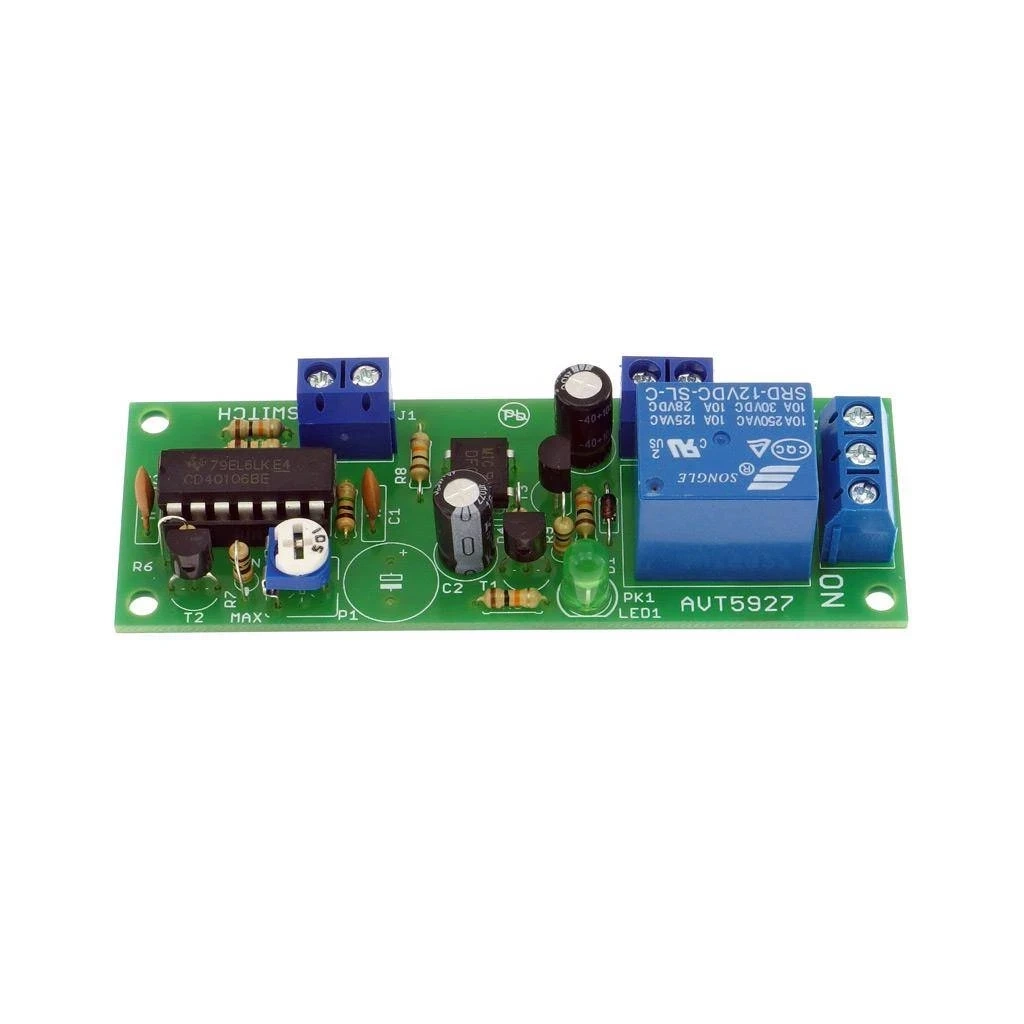

KIT timera do przełącznika ON/OFF
AVT5927 B pozwala zbudować wyłącznik czasowy, który nie wymaga przycisku chwilowego. Układ reaguje na zmianę położenia przełącznika bistabilnego: zarówno na zwarcie, jak i rozwarcie styków.
Po wykryciu zmiany wejścia przekaźnik zostaje załączony na czas ustawiony potencjometrem P1. Kolejna zmiana stanu wejścia podczas odliczania może ponownie wyzwolić układ i przedłużyć pracę przekaźnika. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania wyłącznika czasowego z wejściem bistabilnym.

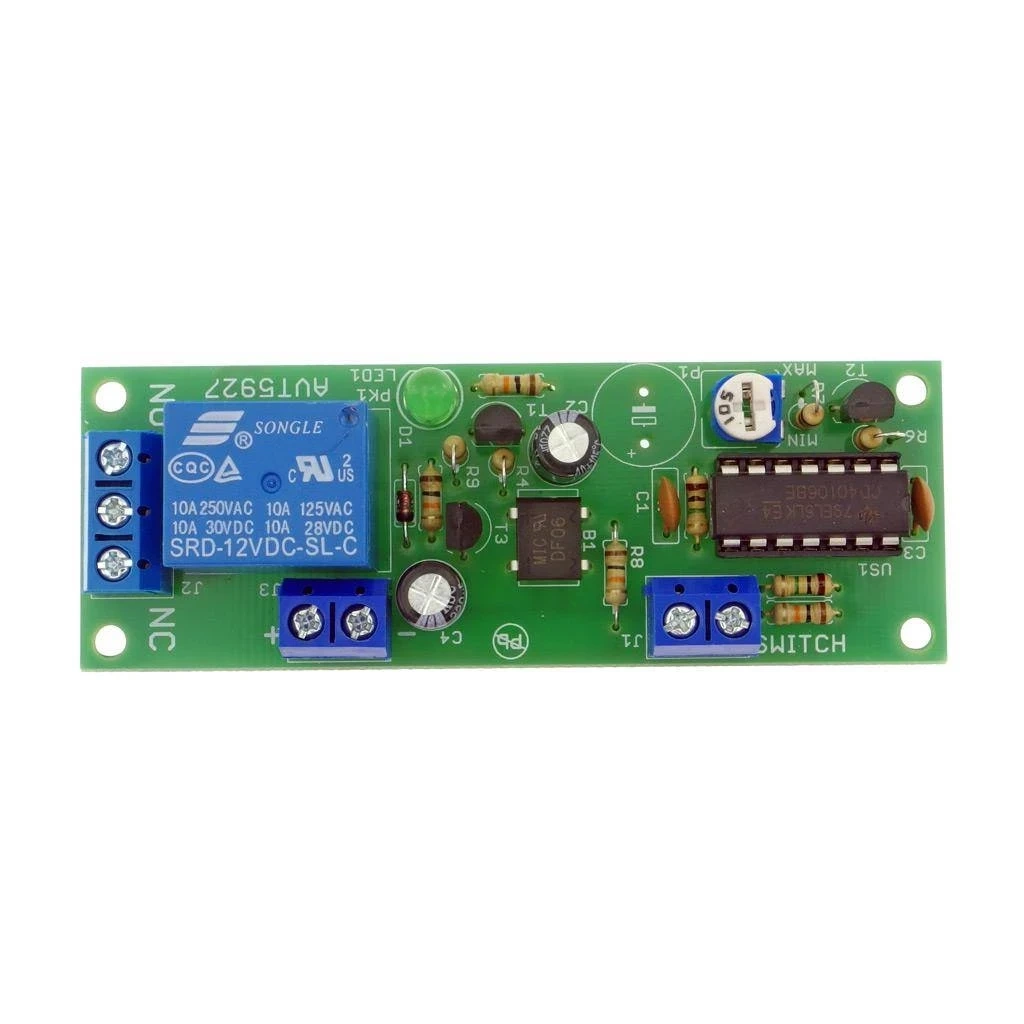

Karta techniczna
AVT5927
KIT wyłącznika czasowego z wejściem bistabilnym, przekaźnikiem 12 V, regulacją 2–200 s i możliwością przedłużenia cyklu.
| Kod projektu | AVT5927 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | wyłącznik czasowy z wejściem bistabilnym |
| Wejście sterujące | przełącznik bistabilny ON/OFF |
| Reakcja wejścia | zwarcie lub rozwarcie styków |
| Czas załączenia przekaźnika | 2–200 s, regulacja P1 |
| Możliwość przedłużenia cyklu | kolejna zmiana stanu wejścia podczas odliczania |
| Wyjście | styki przekaźnika NO i NC |
| Zasilanie | 12 V DC |
| Pobór prądu | około 1,5 mA spoczynek, około 35 mA praca przekaźnika |
| Wymiary płytki PCB | 85×30 mm |
Wersja
AVT5927 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania wyłącznika czasowego z wejściem bistabilnym.
Notes
Jedyną czynnością uruchomieniową jest ustawienie czasu załączenia przekaźnika potencjometrem P1.
Po włączeniu zasilania przekaźnik może jednorazowo załączyć się na czas zbliżony do ustawionego, a następnie układ przechodzi do stanu spoczynku.
Ścieżki między przekaźnikiem PK1 i złączem J2 można pogrubić spoiwem lutowniczym, gdy układ ma sterować większym obciążeniem.
Montaż najlepiej rozpocząć od rezystorów i diody, następnie wlutować mostek, tranzystory, kondensatory, podstawkę pod 40106, złącza i przekaźnik.
Uwaga: AVT5927 B jest zestawem do samodzielnego montażu. Przed podłączeniem obciążenia należy sprawdzić parametry przekaźnika, przekrój przewodów, izolację, bezpiecznik oraz warunki pracy obwodu zewnętrznego.
Najczęściej zadawane pytania
AVT5927 B to KIT DIY z płytką PCB i elementami do lutowania wyłącznika czasowego z wejściem bistabilnym.
Po każdej zmianie stanu przełącznika ON/OFF układ załącza przekaźnik na czas ustawiony potencjometrem P1.
Nie. Układ działa sprzętowo, bez mikrokontrolera.
Tak. Zwiększenie pojemności C2 wydłuża czas załączenia; dla 1000 µF można uzyskać około 16 minut.
Układ wymaga zasilania 12 V DC.
