Przełącznik IR 4-kanałowy z nauką pilota - KIT DIY AVT1815
KIT DIY czterokanałowego przełącznika przekaźnikowego sterowanego pilotem IR albo przyciskami lokalnymi.
Sterowanie czterema przekaźnikami z pilota IR

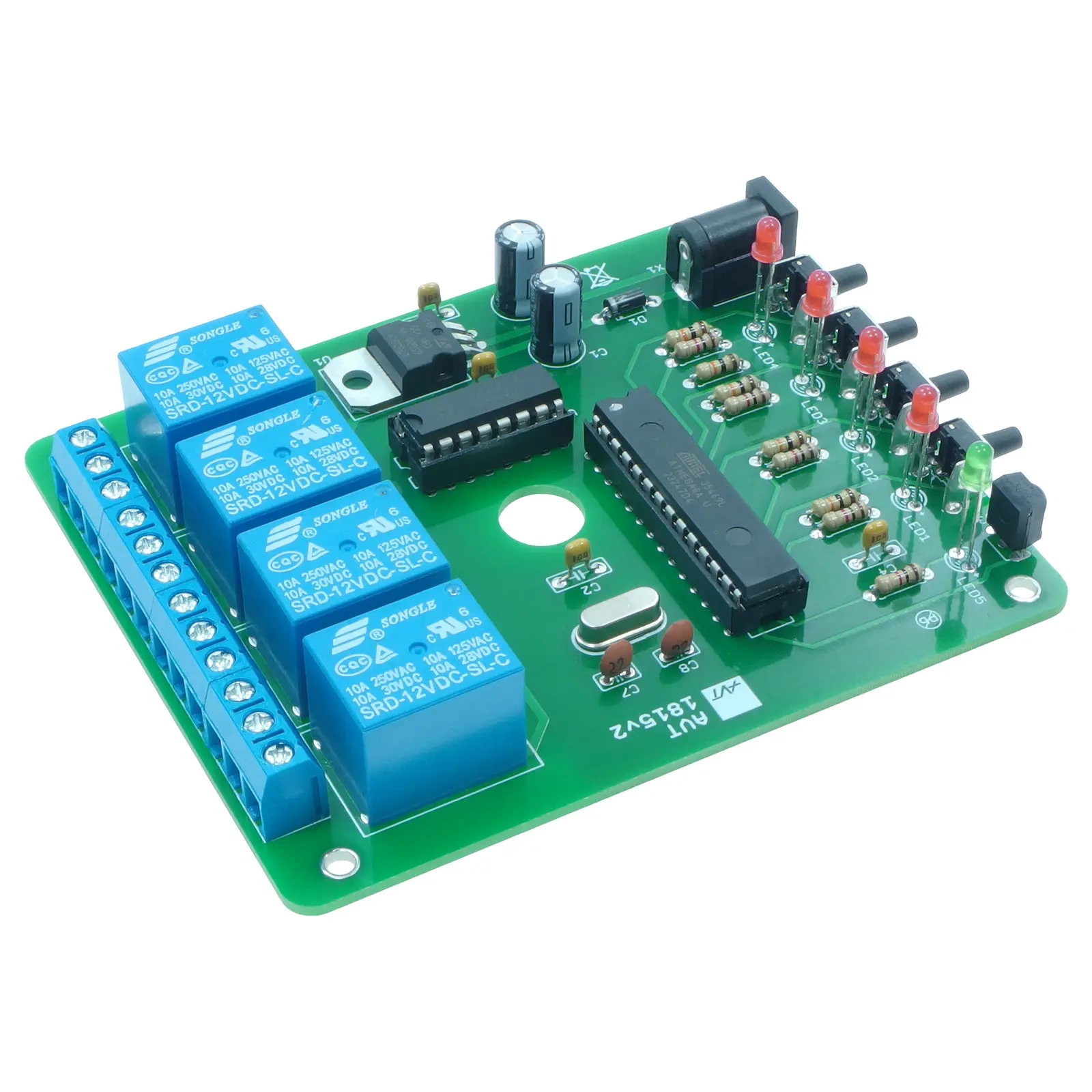

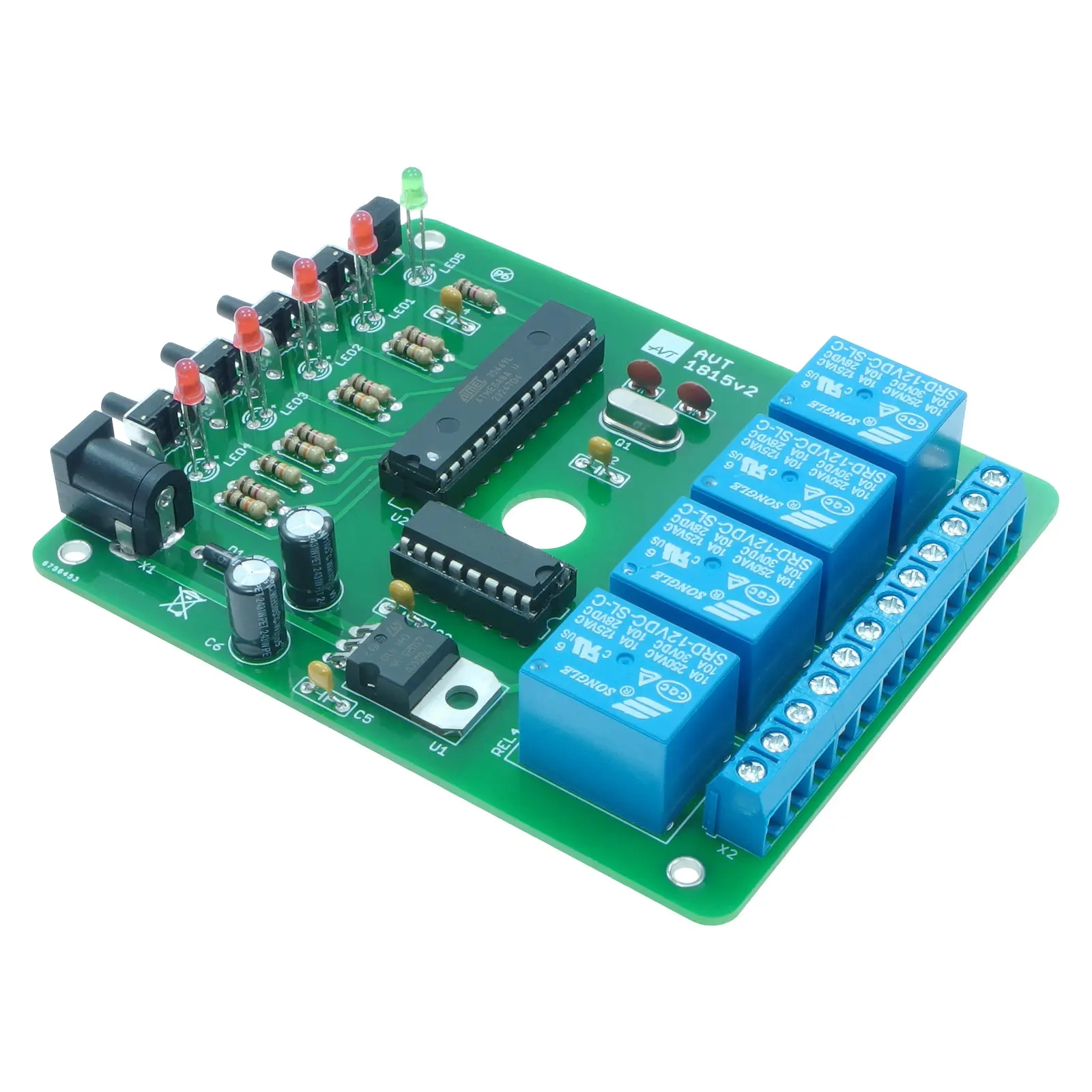

AVT1815 pozwala wykonać 4-kanałowy przełącznik zdalnie sterowany pilotem na podczerwień. Każdy kanał ma osobny przekaźnik, przycisk lokalny oraz diodę LED wskazującą aktualny stan wyjścia.
Układ może nauczyć się komend z pilota i przypisać je niezależnie do czterech kanałów. Odbiornik IR TSOP4836 przekazuje sygnał do mikrokontrolera ATmega8, a ULN2003A steruje przekaźnikami 12 V. AVT1815 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1815
4-kanałowy przełącznik IR z nauką kodów pilota, sterowaniem lokalnym i wyjściami przekaźnikowymi.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | 4-kanałowy przełącznik sterowany pilotem IR |
| Liczba kanałów | 4 |
| Sterowanie | pilot IR oraz przyciski lokalne S1…S4 |
| Zasilanie | 9…14 V DC, około 200 mA |
| Mikrokontroler | ATmega8, zaprogramowany do projektu |
| Odbiornik IR | TSOP4836, nośna 36 kHz |
| Bufor przekaźników | ULN2003A |
| Przekaźniki | 4× JQC3FF/012-1ZS, styki 10 A / 230 V AC |
| Płytka PCB | 81×99 mm |
Wersja

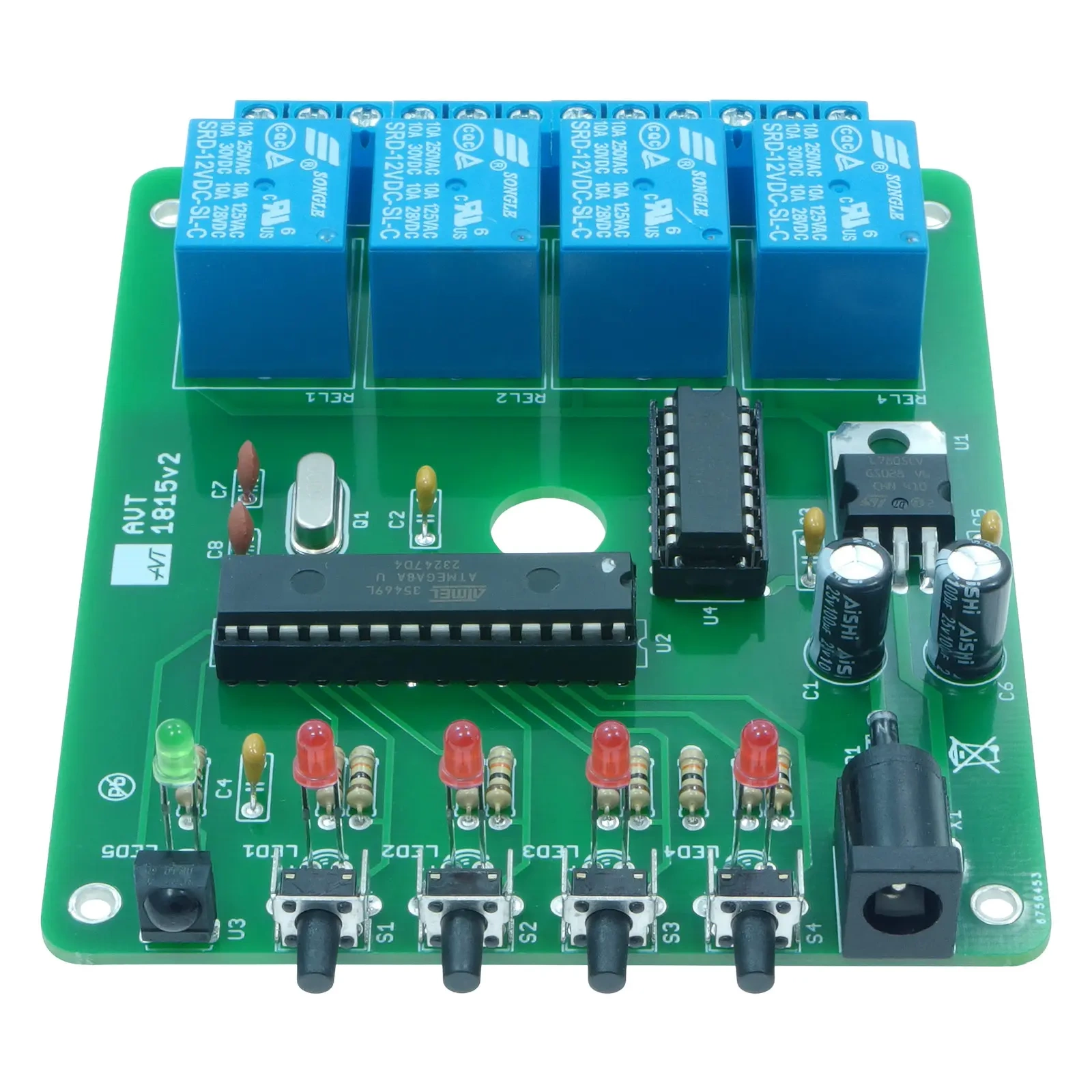

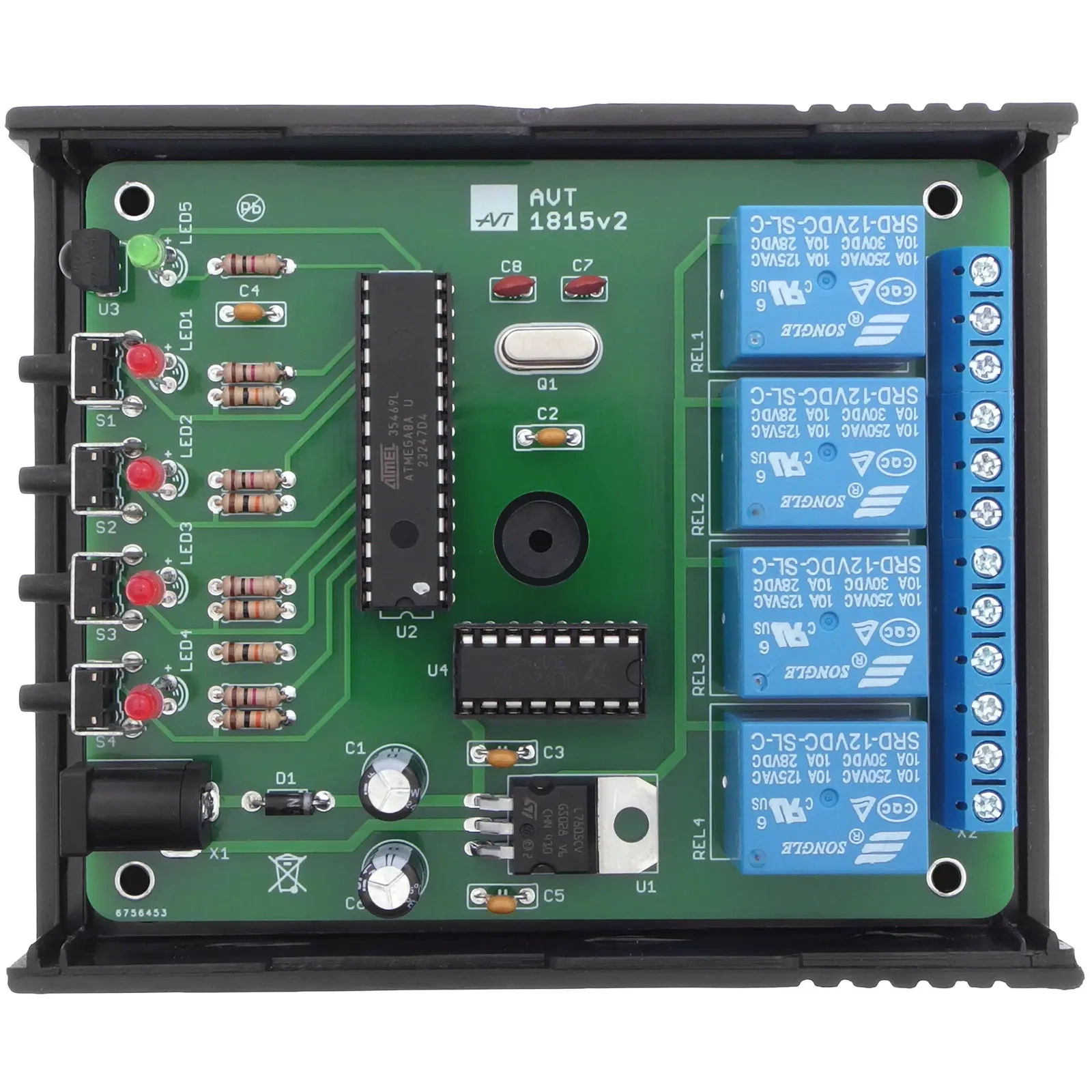

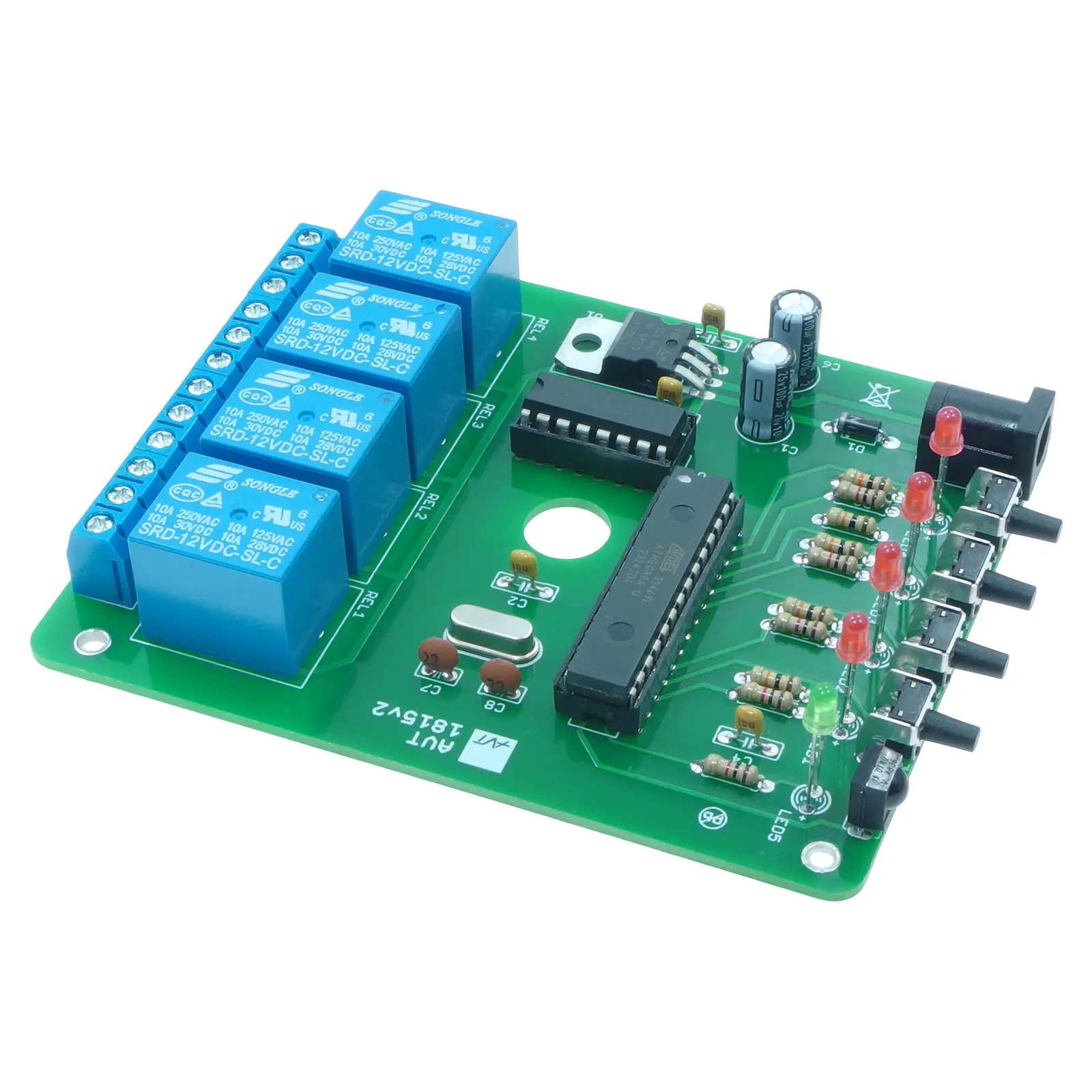

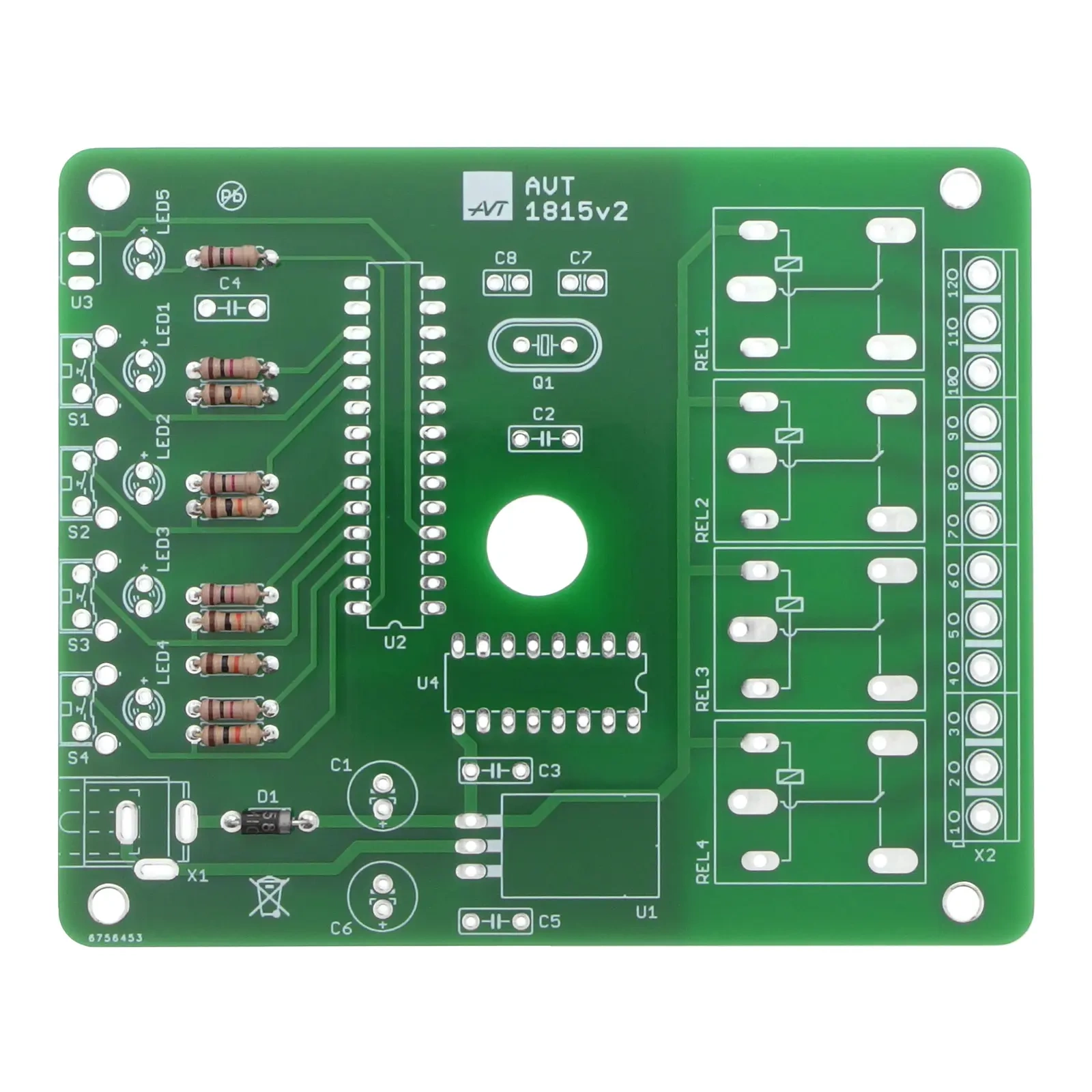

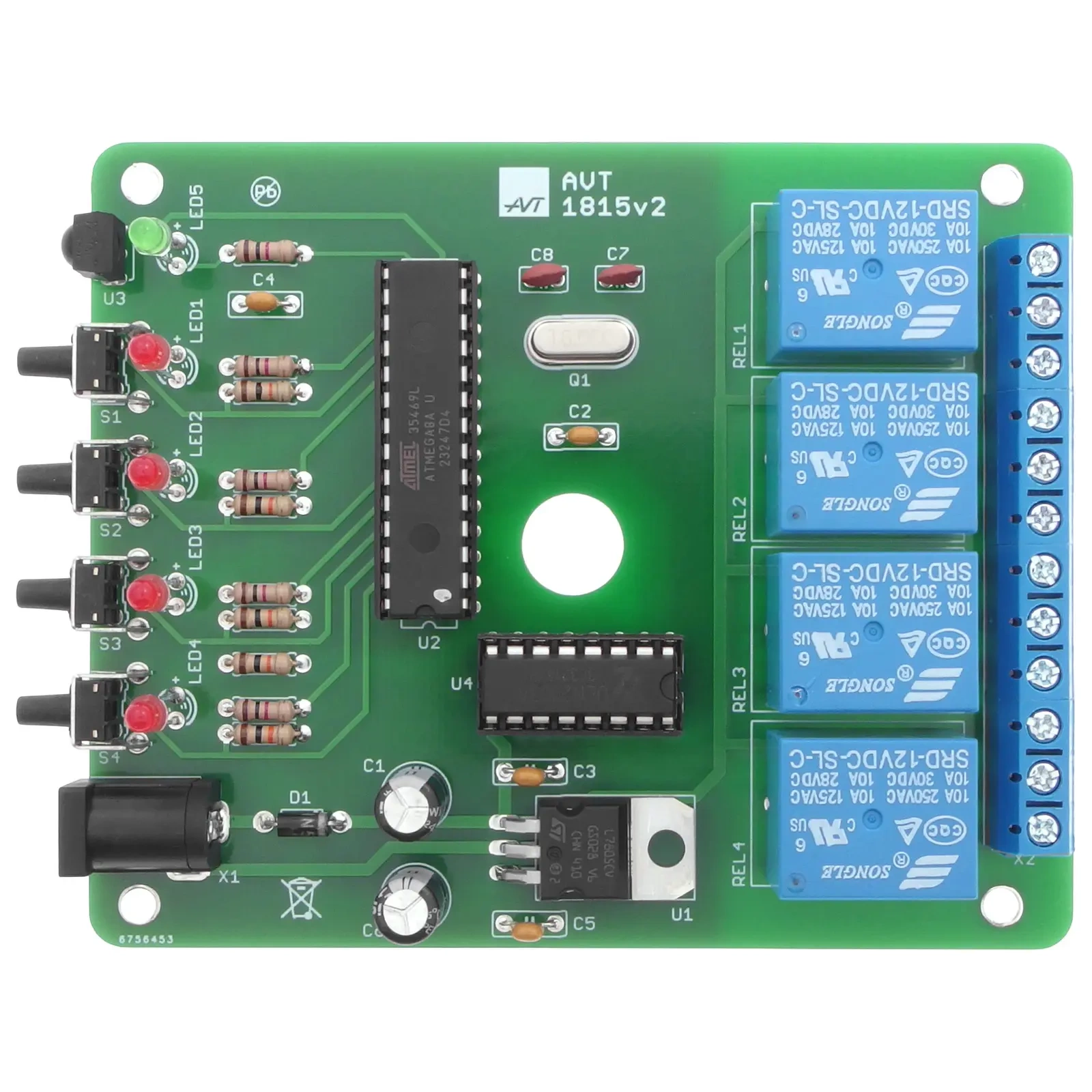

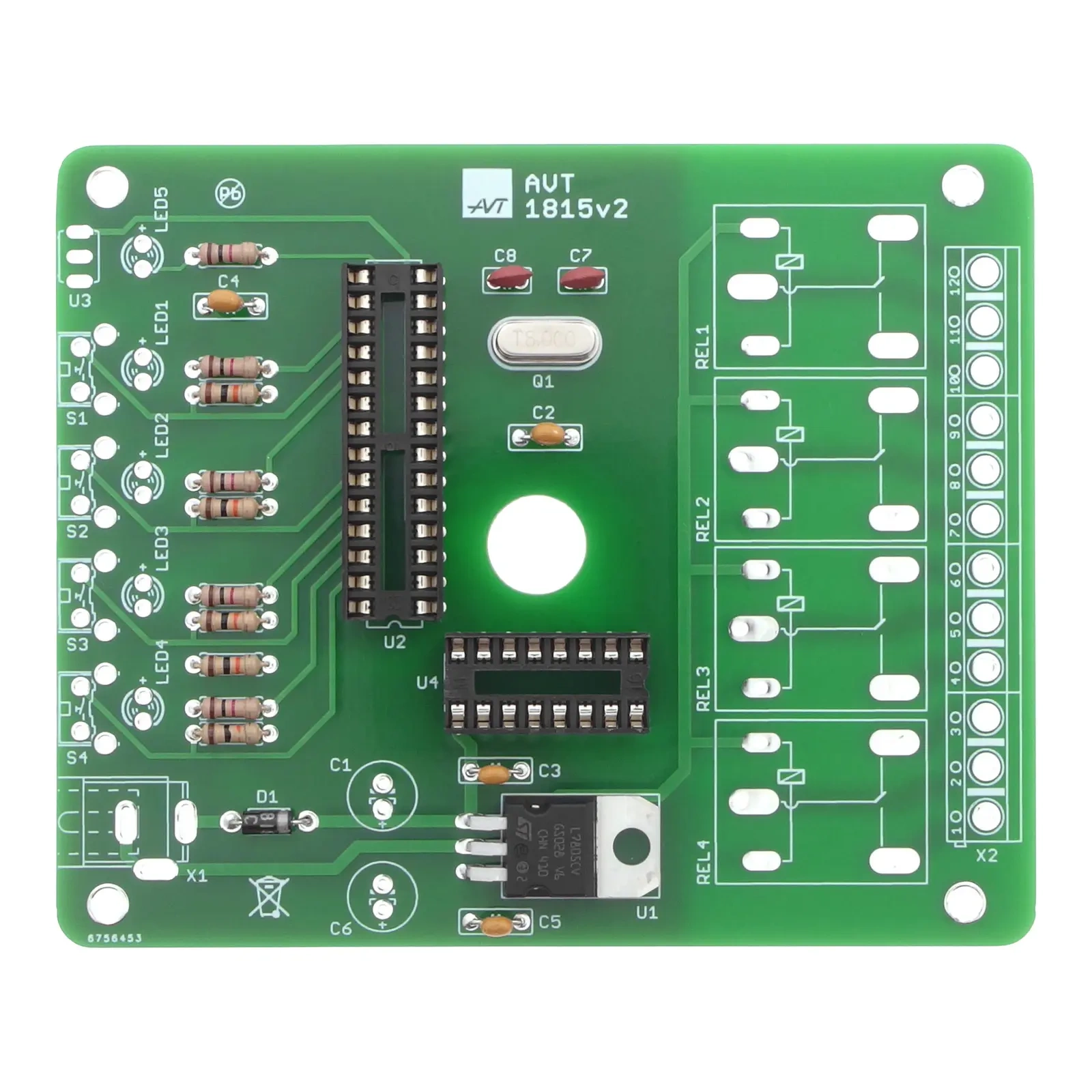

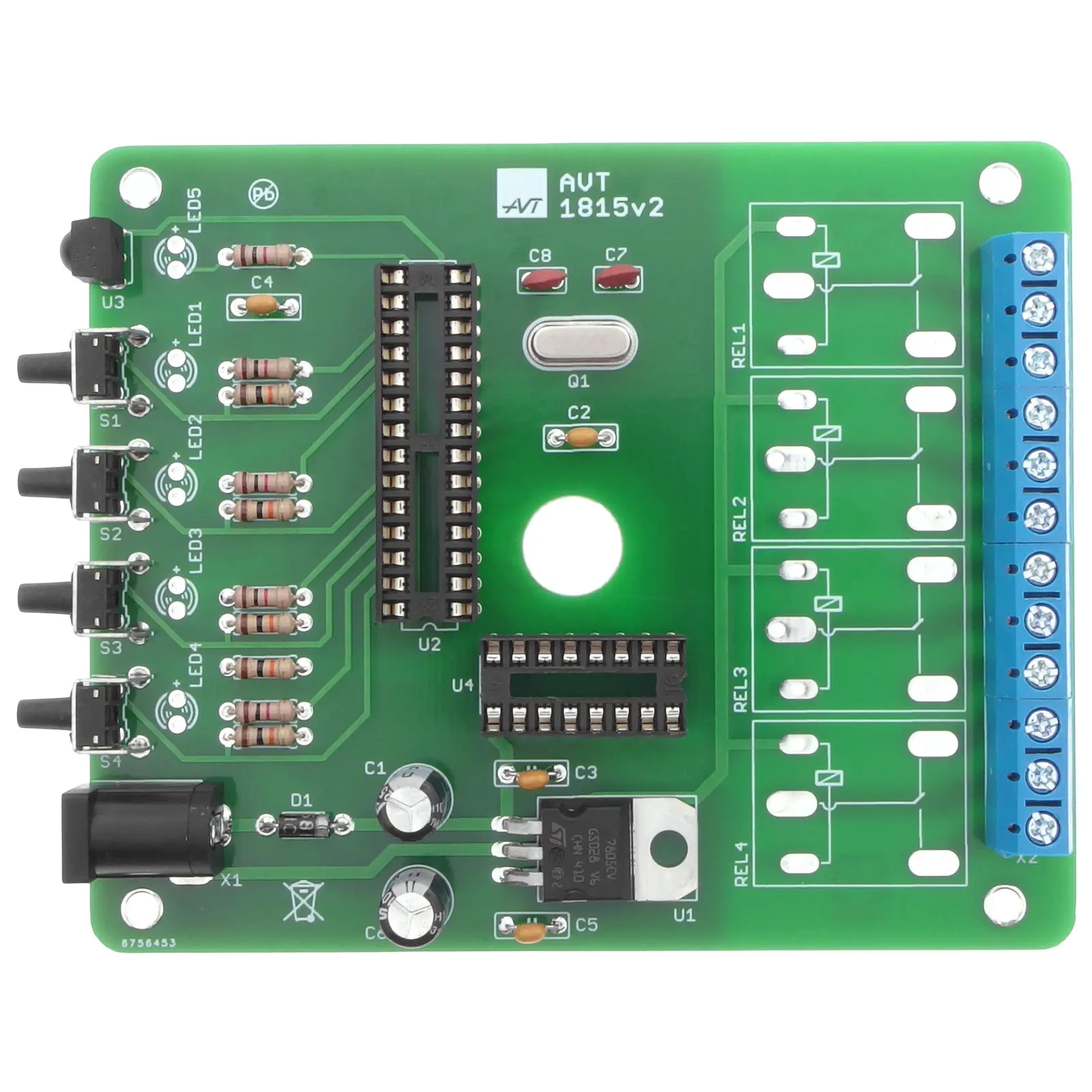

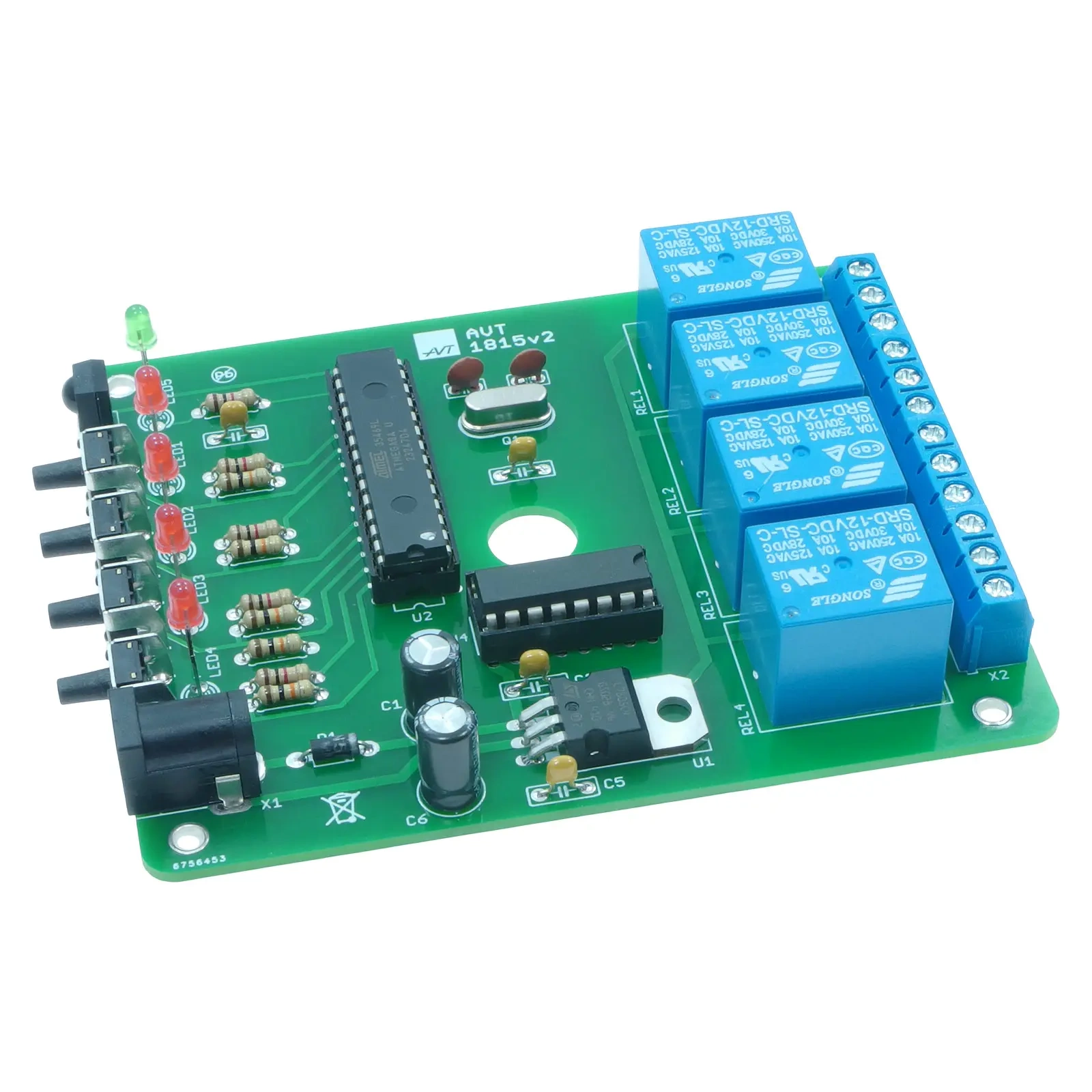

AVT1815 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATmega8, odbiornik IR TSOP4836, ULN2003, stabilizator 7805, przekaźniki 12 V, przyciski, diody LED, złącza, podstawki, rezonator 8 MHz i elementy bierne do wykonania 4-kanałowego przełącznika IR.
Notes
Układ uczy się komend pilota niezależnie dla każdego z czterech kanałów. Wejście w tryb programowania odbywa się przez przytrzymanie odpowiedniego przycisku przez około 5 sekund.
LED1…LED4 pokazują stan poszczególnych przekaźników, a LED5 sygnalizuje pracę układu, odebranie komendy z pilota i tryb programowania.
Odbiornik TSOP4836 jest przeznaczony do pilotów z nośną 36 kHz, ale z mniejszą czułością może odbierać także sygnały 38 kHz.
Przy sterowaniu obciążeniami o większej mocy trzeba zwrócić uwagę na obciążalność styków przekaźników, ścieżek PCB, przewodów i zacisków.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1815 B to KIT DIY z płytką PCB i elementami do zlutowania przełącznika IR. Zawiera m.in. zaprogramowany ATmega8, TSOP4836, ULN2003, przekaźniki, stabilizator, przyciski, diody LED, złącza i elementy bierne.
Układ może nauczyć się kodów wielu pilotów IR, o ile czasy impulsów, przerw i długość kodu mieszczą się w ograniczeniach programu oraz częstotliwość nośna jest zgodna z odbiornikiem IR.
Tak. Przełącznik ma przyciski lokalne S1…S4, które pozwalają ręcznie zmieniać stan odpowiednich przekaźników.
Układ wymaga zasilania 9…14 V DC. Typowo stosuje się zasilanie 12 V DC, doprowadzone do złącza zasilania.
Zastosowane przekaźniki mają styki 10 A / 230 V AC, ale praca z napięciem sieciowym wymaga kwalifikacji, bezpiecznej obudowy, odpowiednich przewodów, bezpieczników i zachowania odstępów izolacyjnych.
