Automatyczny włącznik monitora CVBS z detekcją obrazu - KIT AVT 5716
- Włącznik monitora CVBS załącza przekaźnik po wykryciu treści obrazu i odłącza zasilanie przy czarnym ekranie. AVT5716 B to KIT DIY z płytką PCB i elementami do lutowania.
Detektor treści sygnału composite video do sterowania monitorem - KIT DIY AVT5716
Zestaw elementów do wykonania automatycznego włącznika monitora reagującego na treść w sygnale CVBS.
KIT automatycznego włącznika monitora composite video
AVT5716 B pozwala zbudować układ, który wykrywa obecność treści w sygnale composite video i załącza przekaźnik sterujący zasilaniem monitora. Przy czarnym obrazie przekaźnik zostaje wyłączony, dzięki czemu ekran nie musi pracować bez potrzeby.

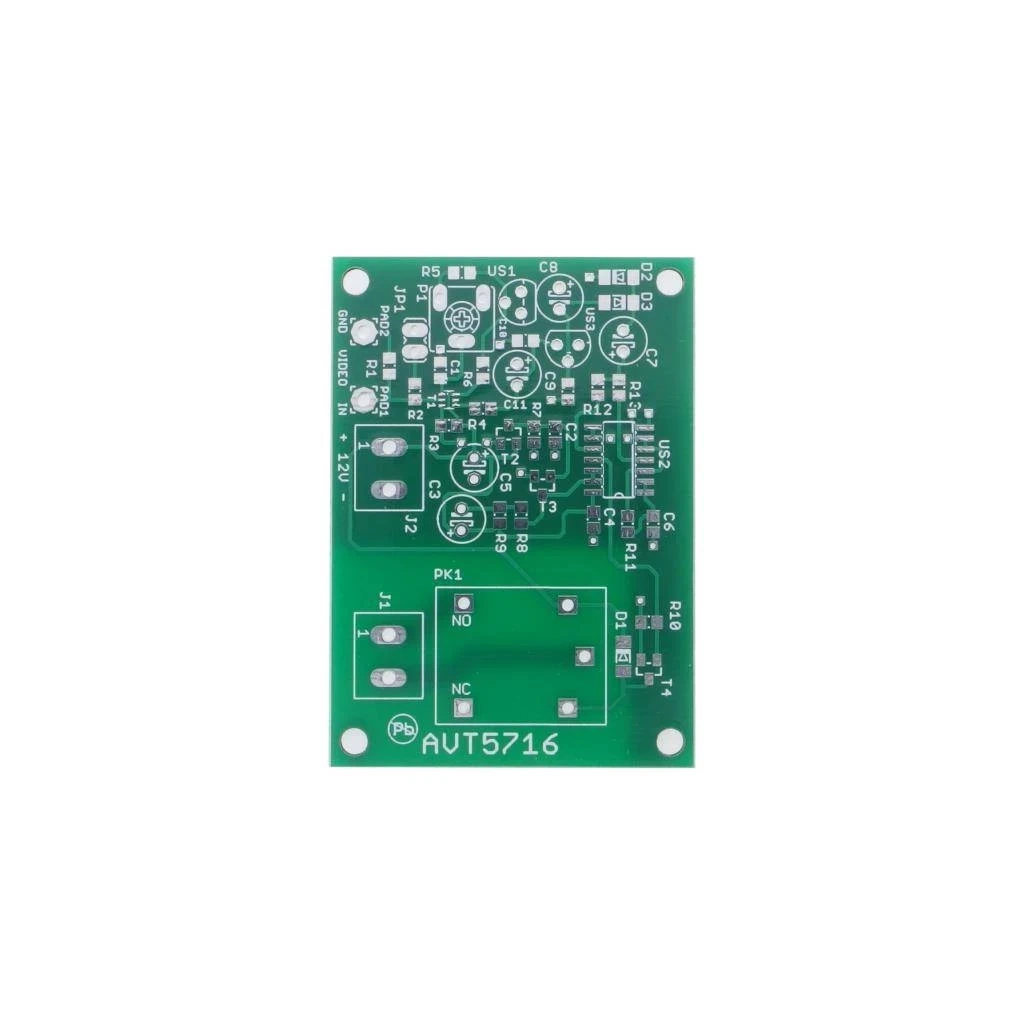

Układ ma regulację progu detekcji, terminację wejścia wideo ustawianą zworką JP1 oraz zwłokę wyłączenia, która zapobiega reakcji na krótkie przerwy w sygnale. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania automatycznego włącznika monitora CVBS.
Karta techniczna
AVT5716
KIT automatycznego włącznika monitora CVBS z szybkim komparatorem tranzystorowym, regulacją progu i wyjściem przekaźnikowym.
| Kod projektu | AVT5716 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | automatyczny włącznik monitora CVBS |
| Sygnał wejściowy | composite video, CVBS |
| Funkcja detekcji | załączenie przekaźnika po wykryciu treści obrazu |
| Regulacja progu | potencjometr P1 |
| Zwłoka wyłączenia przekaźnika | około 2,5 s, możliwość wydłużenia przez większą pojemność C3 |
| Wyjście | styki NO przekaźnika |
| Zasilanie | 12 V DC, dobrze filtrowane i stabilizowane |
| Pobór prądu | około 15 mA, około 45 mA po załączeniu przekaźnika |
| Wymiary płytki PCB | 60×43 mm |
Wersja
AVT5716 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania automatycznego włącznika monitora CVBS.
Notes

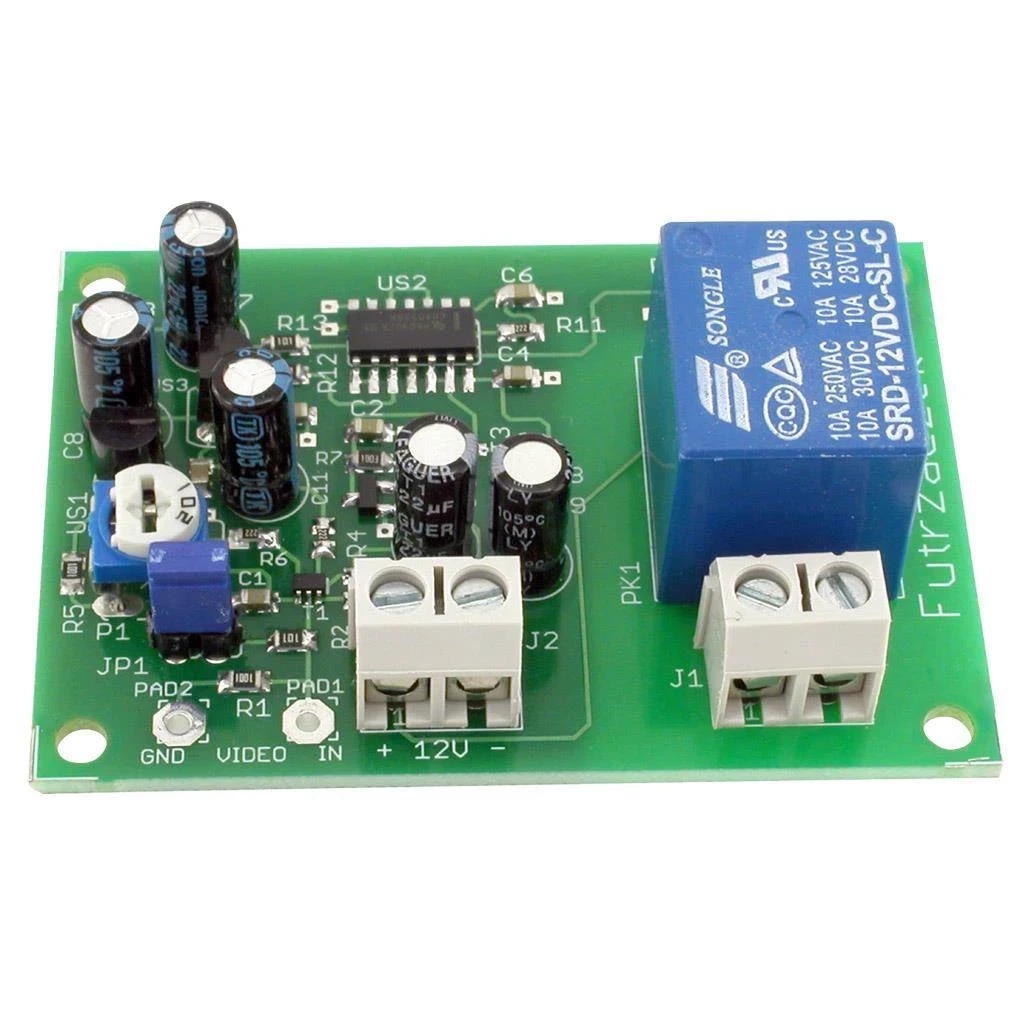

Montaż należy rozpocząć od elementów SMD. Elementy przewlekane znajdują się po tej samej stronie płytki, co ułatwia późniejszy montaż układu w obudowie.
Do wejścia PAD1/PAD2 można doprowadzić sygnał CVBS z krótkiego odgałęzienia rozgałęźnika wideo albo z osobnego wyjścia wzmacniacza sygnału.
Po zmontowaniu trzeba podłączyć zasilanie 12 V DC do J2. Pobór prądu bez załączonego przekaźnika powinien wynosić około 15 mA.
Przy P1 ustawionym w połowie układ powinien wyłączać przekaźnik przy zaczernionym obrazie i załączać go po rozjaśnieniu treści.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia. AVT5716 B jest zestawem do samodzielnego montażu; część sieciową należy wykonać w obudowie, z bezpiecznikiem, odpowiednimi przewodami i izolacją.
Najczęściej zadawane pytania
AVT5716 B to KIT DIY z płytką PCB i elementami do lutowania automatycznego włącznika monitora CVBS.
Układ wykrywa chwilowe impulsy w sygnale CVBS przekraczające ustawiony próg i załącza przekaźnik, gdy w obrazie pojawia się treść.
Nie. Układ nie zawiera mikrokontrolera i działa sprzętowo.
Przy poprawnej regulacji czarny obraz powoduje wyłączenie przekaźnika, a rozjaśnienie obrazu załącza przekaźnik.
Tak. Czas zwłoki wyłączenia można wydłużyć przez zastosowanie kondensatora C3 o większej pojemności.
