Konfigurowalny przełącznik 4-kanałowy 12 V - KIT AVT 1916

zoom

Konfigurowalny przełącznik 4-kanałowy 12 V - KIT AVT 1916

Name: Konfigurowalny przełącznik 4-kanałowy 12 V - KIT AVT 1916
Brand: AVT Kits
SKU: AVT1916
Price: 77.2 PLN
Availability: InStock
Rating: 5.0 (2 reviews)

5.00/5.00opinie: 2

Konfigurowalny przełącznik 4 przekaźników 12 V z trybem mono, bistabilnym i zależnym SEL. AVT1916 B to KIT DIY z PCB i elementami do lutowania.

Wersja

Rozmiar

uniwersalny

Dostępny

77,20 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT1916 B

Marka:

AVT Kits

EAN:

5903890004149

Przełącznik 4-kanałowy z konfiguracją trybów - KIT DIY AVT1916

KIT DIY konfigurowalnego przełącznika 4-kanałowego z przekaźnikami, zworkami trybów i sterowaniem przyciskami S1-S4.

Uniwersalne sterowanie czterema wyjściami przekaźnikowymi

AVT1916 pozwala wykonać przełącznik z czterema przekaźnikami, którego kanały można dopasować do różnych sposobów sterowania. Ten sam układ może pracować jako zestaw włączników chwilowych, przełączników bistabilnych albo jako przełącznik zależny, w którym aktywny jest jeden wybrany kanał.

Konfigurację ustawia się zworkami, więc zmiana trybu nie wymaga przeprogramowania mikrokontrolera. Wyjście i wejście synchronizacyjne umożliwiają łączenie wielu modułów. AVT1916 B to KIT DIY z PCB i elementami do lutowania.

Niezależne kanały każdy przekaźnik ma własną konfigurację pracy

Synchronizacja modułów wejście i wyjście SYN do łączenia wielu przełączników

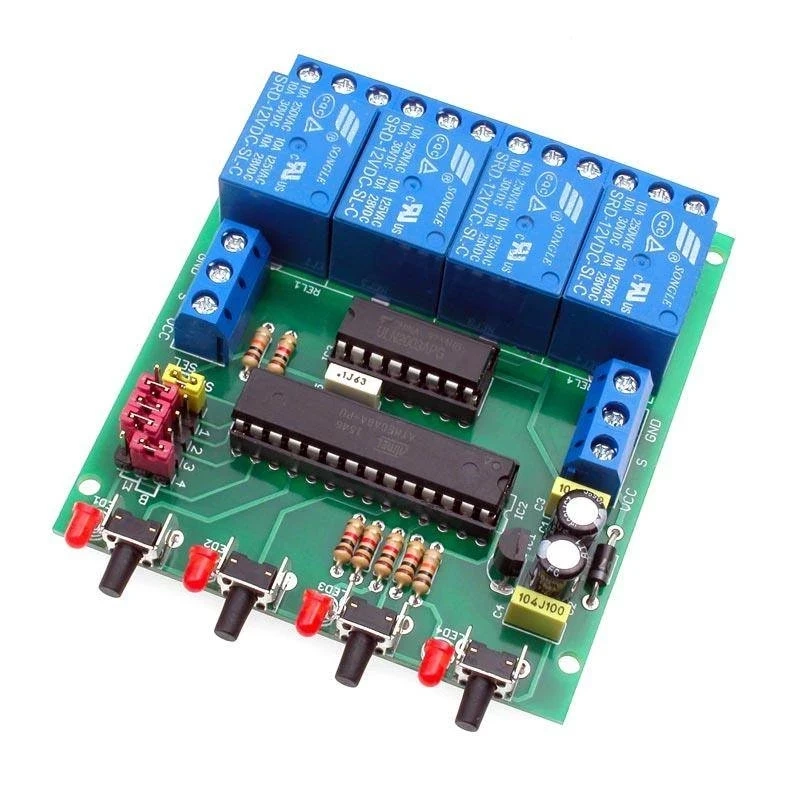

PCB 68×75 mm płytka z przekaźnikami, zworkami i przyciskami S1-S4

Skala trudności 2/6

Szacowany czas montażu 1 h

Karta techniczna
AVT1916

Konfigurowalny przełącznik 4-kanałowy z przekaźnikami, przyciskami S1-S4 oraz trybem monostabilnym, bistabilnym i zależnym.

Kod projektu	AVT1916
Wersja	B – zestaw elementów do samodzielnego montażu
Funkcja	konfigurowalny przełącznik 4-kanałowy
Liczba kanałów	4 przekaźniki NC/NO
Tryby pracy	monostabilny, bistabilny, zależny SEL
Konfiguracja	zworka TRYB oraz zworki kanałów 1…4
Sterowanie	przyciski S1-S4
Zasilanie	12 V DC
Wyjścia przekaźnikowe	230 VAC / 10 A
Mikrokontroler	ATmega8, zaprogramowany do projektu
Driver przekaźników	ULN2003A
Sygnalizacja	LED1-LED4 – zasilenie przekaźników
Płytka PCB	68×75 mm

Pobierz dokumentację PDF

Wersja

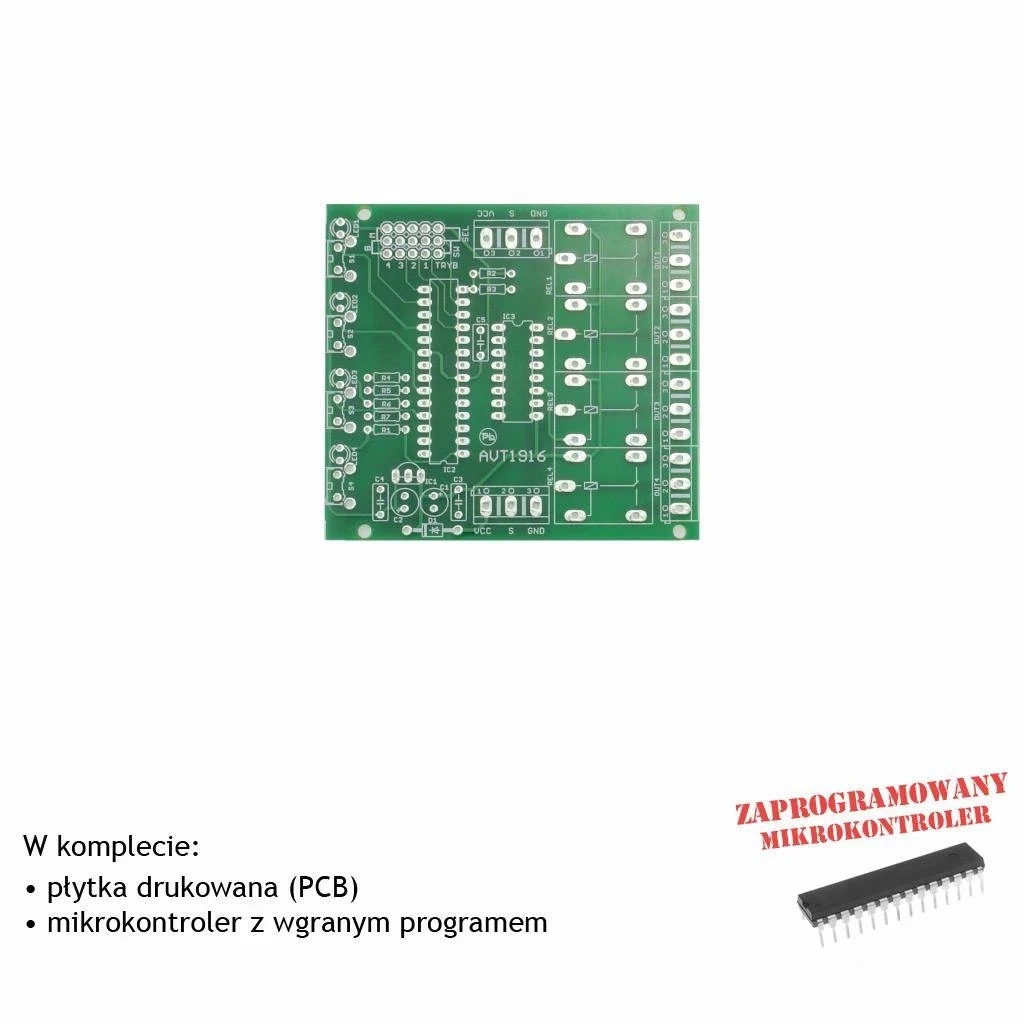

AVT1916 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATmega8, stabilizator 78L05, driver ULN2003, cztery przekaźniki JQC3FF/012-1ZS, diodę 1N4007, diody LED, przyciski S1-S4, listwy goldpin ze zworkami, złącza ARK3/500, rezystory i kondensatory.

Notes

Zworka TRYB ustawiona w pozycji SW uruchamia tryb włącznika, w którym każdy kanał może działać monostabilnie albo bistabilnie.

Pozycja SEL aktywuje tryb zależny: naciśnięcie przycisku wyłącza pozostałe przekaźniki i włącza aktualnie wybrany kanał.

Zworki 1…4 pozwalają niezależnie ustawić sposób pracy każdego kanału.

Prawidłowo zmontowany układ jest gotowy do działania po ustawieniu zworek konfiguracyjnych.

Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.

Najczęściej zadawane pytania

Co zawiera wersja AVT1916 B?

AVT1916 B to KIT DIY z PCB, zaprogramowanym ATmega8, ULN2003, stabilizatorem, czterema przekaźnikami, zworkami, przyciskami, LED-ami i elementami do lutowania.

Jakie tryby pracy obsługuje moduł?

Kanały mogą działać monostabilnie, bistabilnie albo w trybie zależnym SEL.

Czy każdy kanał ustawia się osobno?

Tak. Zworki 1…4 pozwalają niezależnie konfigurować sposób pracy każdego przekaźnika.

Jak działa tryb SEL?

Po naciśnięciu przycisku wyłączane są wszystkie przekaźniki i załączany tylko aktualnie wybrany kanał.

Czy moduł może sterować 230 V AC?

Wyjścia przekaźnikowe są opisane jako 230 VAC / 10 A, ale praca z napięciem sieciowym wymaga bezpiecznej obudowy, izolacji, zabezpieczeń i montażu przez osobę z kwalifikacjami.
