Programowalny przekaźnik czasowy 12 VDC - cykliczny timer sterujący - KIT AVT 1459
- Zbuduj cykliczny timer przekaźnikowy 12 V DC z regulacją czasu pracy i przerwy. Wersja B to KIT DIY AVT1459 z PCB i elementami do lutowania.
Programowalny przekaźnik czasowy 12 V DC - cykliczny timer sterujący - KIT DIY AVT1459
KIT do zbudowania cyklicznego timera przekaźnikowego z osobną regulacją czasu załączenia i przerwy.
Cykliczny timer z wyjściem przekaźnikowym
AVT1459 pozwala zbudować prosty układ czasowy, który cyklicznie załącza i rozłącza obciążenie. Dwa potencjometry umożliwiają niezależną regulację czasu pracy i czasu przerwy, dlatego moduł sprawdza się w prostych automatach, modelarstwie, sygnalizacji, fotografii i układach wymagających pracy przerywanej.

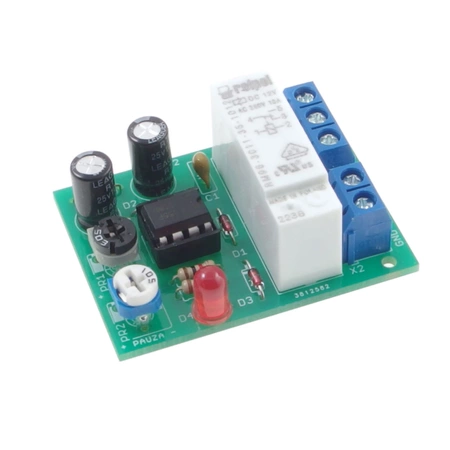

Timer pracuje na układzie NE555, a elementem wykonawczym jest przekaźnik ze stykami NO, COM i NC. Wersja B to zestaw KIT z płytką PCB, przekaźnikiem, potencjometrami, złączami i elementami do samodzielnego montażu.
Karta techniczna
AVT1459
Cykliczny moduł czasowy z układem NE555, regulacją czasu załączenia i przerwy oraz przekaźnikiem z wyjściami NO/COM/NC.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | cykliczne włączanie i wyłączanie obciążenia |
| Układ czasowy | NE555, generator astabilny |
| Czas włączenia | około 0,5–8 s |
| Czas wyłączenia / przerwy | około 0,5–60 s |
| Element wykonawczy | przekaźnik |
| Obciążenie styków | 8 A / 230 VAC |
| Zasilanie | 12–15 VDC |
| Pobór prądu | do 100 mA |
| Płytka PCB | 47×34 mm |
Wersja
AVT1459 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, elementy elektroniczne, przekaźnik, potencjometry i złącza do zlutowania cyklicznego timera sterującego. Po montażu moduł wymaga zasilania 12–15 VDC i ustawienia czasów pracy potencjometrami.
Notes
PR1 odpowiada za przerwę między kolejnymi załączeniami, a PR2 za czas impulsu sterującego przekaźnikiem. Pozwala to szybko dopasować cykl pracy bez programowania mikrokontrolera.
Dioda LED sygnalizuje zadziałanie przekaźnika, co ułatwia uruchomienie i testowanie układu bez podłączonego obciążenia. Przy pierwszym uruchomieniu warto sprawdzić zakres regulacji na bezpiecznym obciążeniu niskonapięciowym.

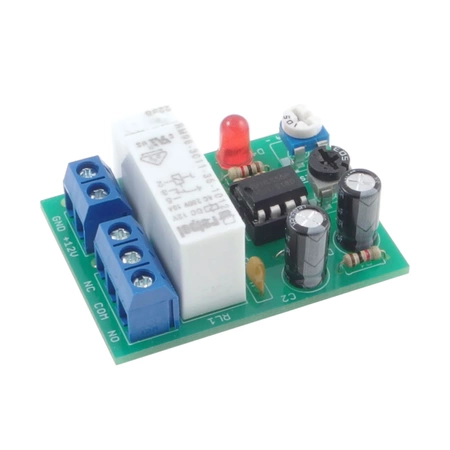

Styki NO, COM i NC pozwalają wykorzystać moduł zarówno do cyklicznego załączania, jak i rozłączania obwodu. Obciążenie należy dobrać do parametrów styków przekaźnika, przewodów, obudowy i warunków pracy.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1459 B to zestaw KIT z płytką PCB i elementami do zlutowania cyklicznego przekaźnika czasowego. Po montażu wymaga zasilania 12–15 VDC oraz ustawienia czasów za pomocą potencjometrów.
Czas załączenia można regulować w zakresie około 0,5–8 s, a czas przerwy w zakresie około 0,5–60 s.
Nie. Timer pracuje na układzie NE555, więc ustawienia wykonuje się potencjometrami, bez komputera i bez wgrywania programu.
Styki przekaźnika mają obciążalność 8 A / 230 VAC, ale takie zastosowanie wymaga właściwej obudowy, izolacji, zabezpieczeń i kwalifikacji do pracy z napięciem sieciowym.
