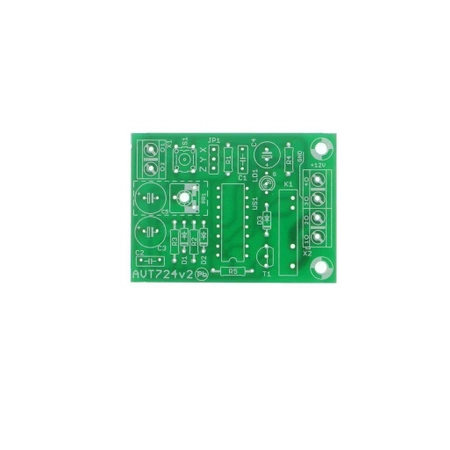

Uniwersalny układ czasowy z przekaźnikiem 9–12V - KIT AVT 724
- Uniwersalny układ czasowy umożliwia budowę timera albo wyłącznika schodowego z wyjściem przekaźnikowym. AVT724 B to KIT DIY z płytką PCB i elementami do lutowania.
Timer z przekaźnikiem i wyborem trybu pracy - KIT DIY AVT724
Zestaw elementów do wykonania układu czasowego z licznikiem 4017, przekaźnikiem i sterowaniem przyciskiem.
KIT uniwersalnego timera do prostych aplikacji sterujących

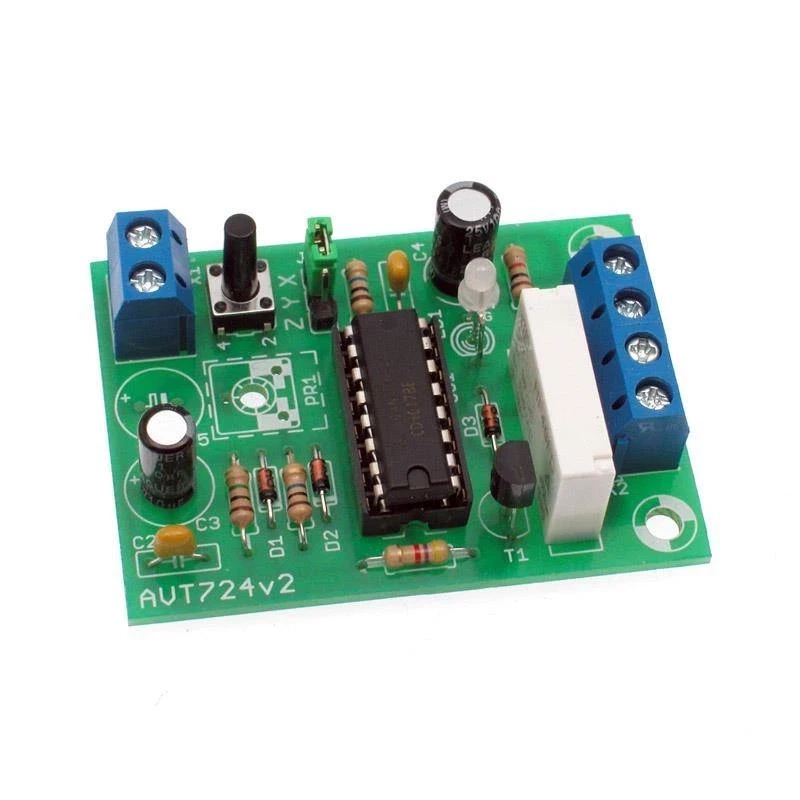

AVT724 pozwala zbudować prosty układ czasowy z przekaźnikiem. W zależności od ustawienia zworki może działać jako timer uruchamiany przyciskiem albo jako wyłącznik schodowy z automatycznym powrotem stanu po odmierzonym czasie.
Stan pracy sygnalizuje dwukolorowa dioda LED, a wyjście przekaźnikowe pozwala odseparować elektronikę sterującą od zewnętrznego obwodu wykonawczego. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania układu czasowego.
Karta techniczna
AVT724
KIT uniwersalnego układu czasowego z CMOS 4017, przekaźnikiem, przyciskiem, sygnalizacją LED i wyborem trybu pracy.
| Kod projektu | AVT724 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | uniwersalny układ czasowy |
| Tryby pracy | timer/minutnik oraz wyłącznik schodowy |
| Sterowanie | przycisk S1 lub czujnik dotykowy |
| Układ logiczny | CMOS 4017 |
| Wyjście | wbudowany przekaźnik, styki COM i NO |
| Sygnalizacja | dwukolorowa dioda LED |
| Zasilanie | 9–12 V DC |
| Wymiary płytki PCB | 39×53 mm |
Wersja

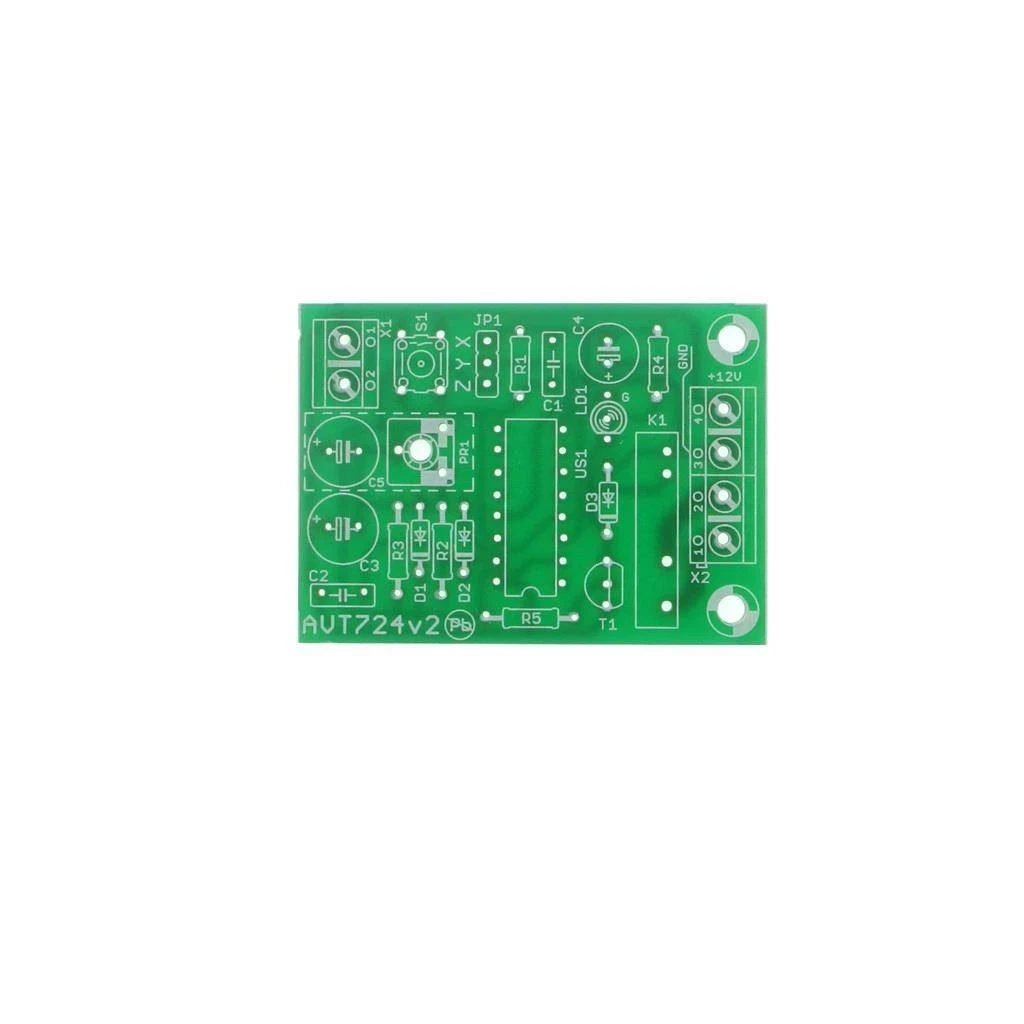

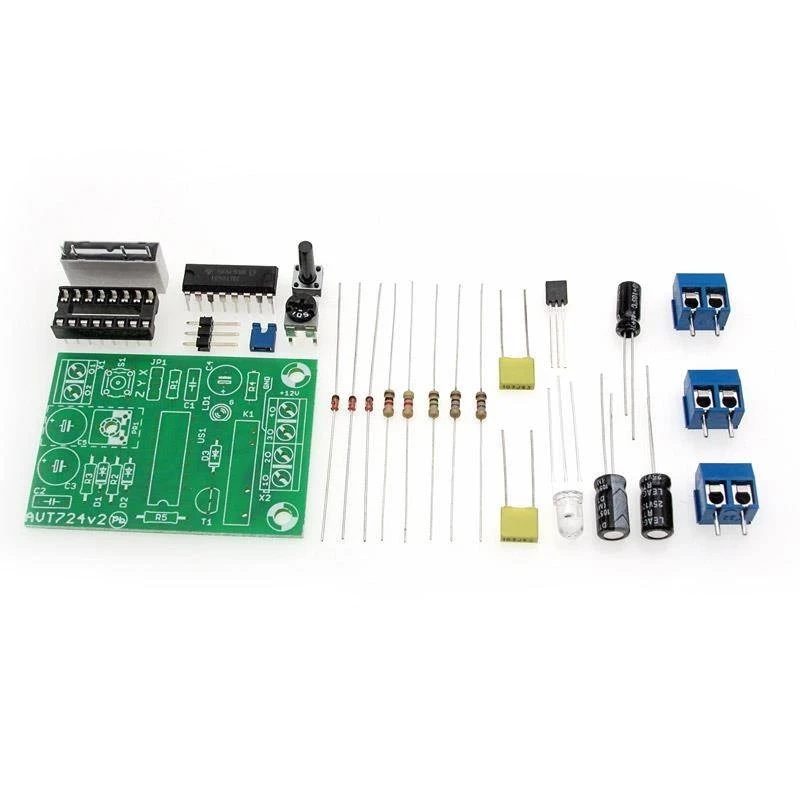

AVT724 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania uniwersalnego układu czasowego.
Notes
Montaż należy rozpocząć od rezystorów i diod, a następnie wlutować podstawkę pod US1, kondensatory, goldpiny JP1, złącza śrubowe, przycisk, tranzystor, diodę LED i przekaźnik.
Zworka X–Y ustawia tryb wyłącznika schodowego, a zworka Y–Z tryb klasycznego timera odliczającego czas po naciśnięciu przycisku.
Po sprawdzeniu działania można zmienić R3 i C3, aby dobrać czas do własnej aplikacji. Opcjonalny PR1 1 MΩ zastępuje rezystor R3.
Poprawnie zmontowany układ ze sprawnych elementów działa od razu po podłączeniu zasilania 9–12 V DC.
Uwaga: sam układ AVT724 jest zasilany niskim napięciem 9–12 V DC. Jeśli przekaźnik ma sterować obwodem 230 V lub innym niebezpiecznym napięciem, konieczna jest zamknięta obudowa, izolacja, bezpiecznik, prawidłowy przekrój przewodów i montaż wykonany przez osobę z odpowiednimi kwalifikacjami.
Najczęściej zadawane pytania
AVT724 B to KIT DIY z płytką PCB i elementami do lutowania uniwersalnego układu czasowego.
Do budowy timera, minutnika, wyłącznika schodowego albo prostego sterownika czasowego z przekaźnikiem.
Nie. Układ działa sprzętowo na CMOS 4017 i elementach RC.
Tak. Czas zależy od R3 i C3, a do regulacji można użyć opcjonalnego potencjometru PR1 po usunięciu R3.
Układ wymaga zasilania 9–12 V DC, na przykład z baterii 9 V albo stabilizowanego zasilacza.
