Przekaźnikowy timer 1-120 s na NE555 - KIT AVT 1689
- Przekaźnikowy wyłącznik czasowy pozwoli zbudować prosty timer do rygla, oświetlenia lub automatyki. AVT1689 B to KIT DIY z PCB i elementami do lutowania.
Układ podtrzymania przekaźnika po impulsie - KIT DIY AVT1689
KIT do zbudowania przekaźnikowego timera 12 V z regulacją czasu 1–120 sekund.
Wyłącznik czasowy do samodzielnego montażu
AVT1689 pozwala zbudować prosty timer przekaźnikowy, który po krótkim impulsie załącza przekaźnik na ustawiony czas. W praktyce może podtrzymywać otwarcie rygla w furtce lub drzwiach, sterować oświetleniem przez określony czas albo działać jako przekaźnikowe wyjście czasowe w małej automatyce.
Układ NE555 pracuje w trybie monostabilnym, a czas załączenia przekaźnika zależy od kondensatora C4 i potencjometru PR1. Wersja B to zestaw KIT z płytką PCB, NE555, przekaźnikiem, przyciskiem, diodą LED, elementami biernymi, złączami ARK i podstawką do samodzielnego montażu.
Karta techniczna
AVT1689
Przekaźnikowy wyłącznik czasowy na NE555, który po krótkim impulsie załącza przekaźnik na regulowany czas.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | zamiana krótkiego impulsu na regulowany impuls przekaźnikowy |
| Układ czasowy | NE555 w trybie monostabilnym |
| Zakres czasu przekaźnika | około 1–120 sekund |
| Regulacja czasu | potencjometr PR1 |
| Wyzwalanie | przycisk zwierny lub krótki impuls do wejścia TRI |
| Element wykonawczy | przekaźnik JQC3FF/121ZS lub zgodny |
| Obciążalność styków | 10 A / 230 V AC dla przekaźnika modelowego |
| Zasilanie | 12 VDC; dopuszczalne 12–15 V |
| Płytka PCB | 41×32 mm |
Wersja

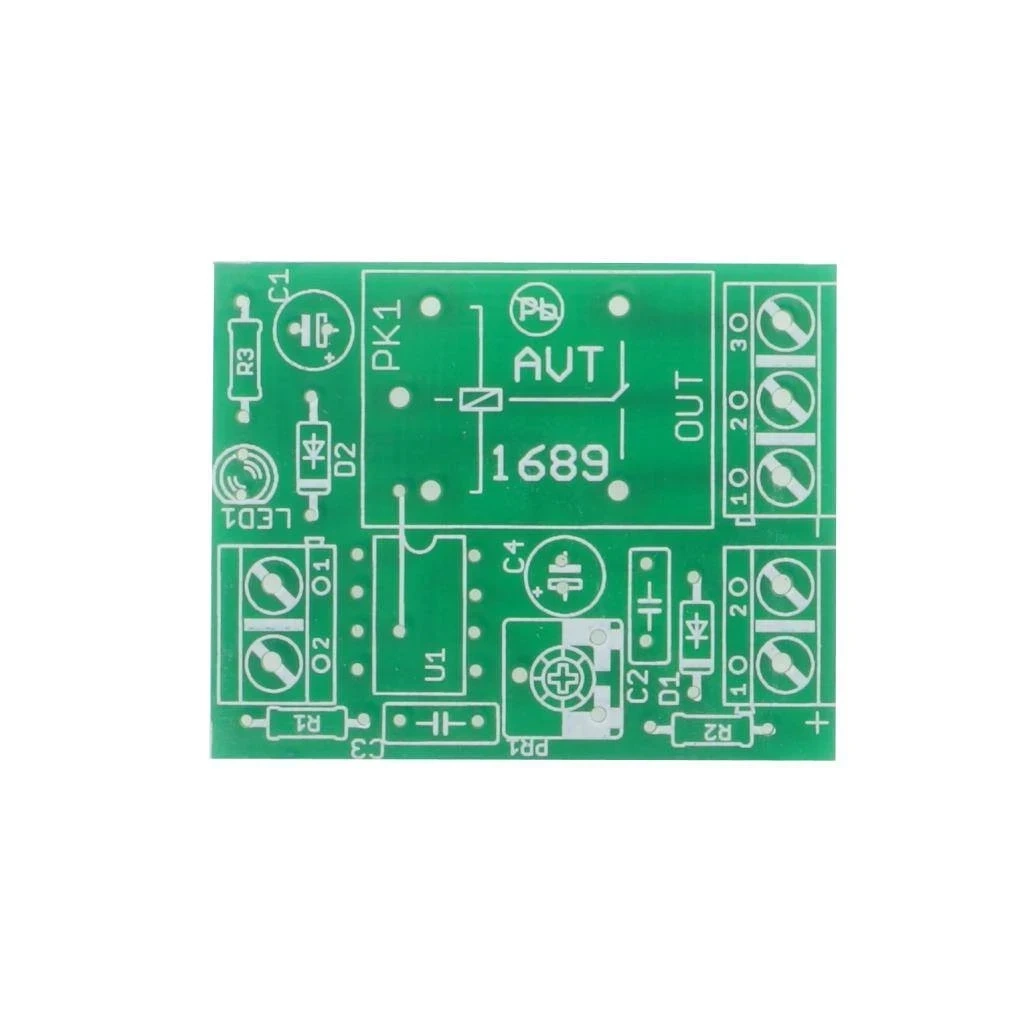

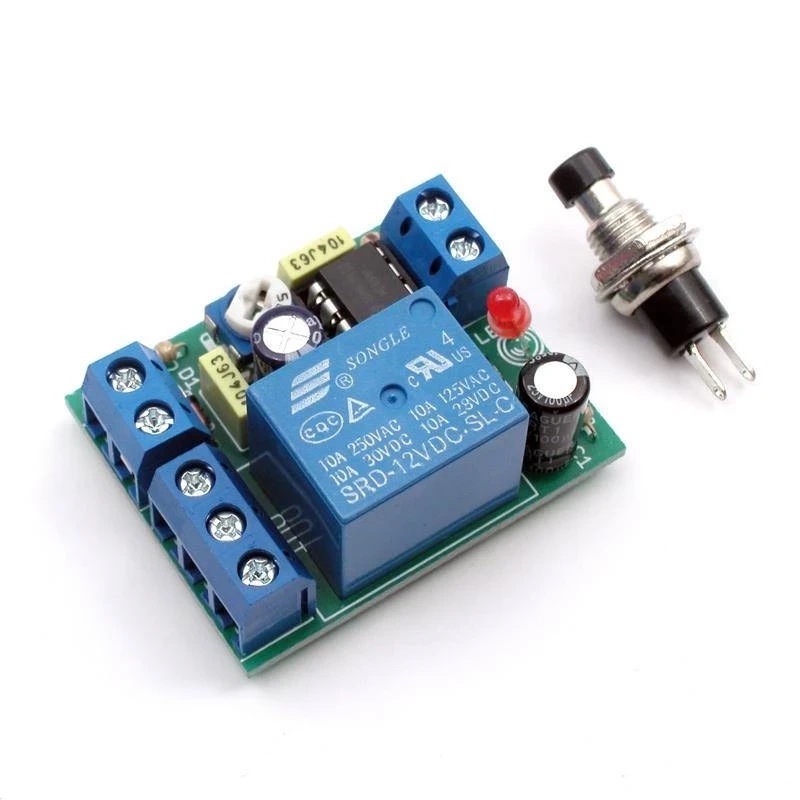

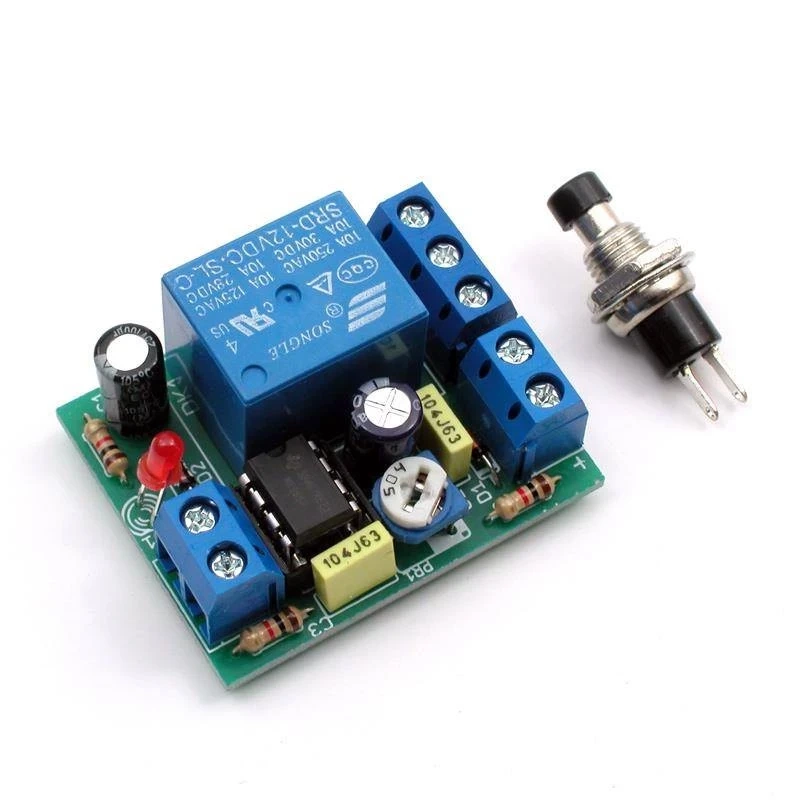

AVT1689 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, układ NE555, przekaźnik JQC3FF/121ZS, elementy bierne, diody, diodę LED, potencjometr PR1, przycisk zwierny, złącza ARK oraz podstawkę do zbudowania przekaźnikowego timera 12 V.
Notes
Przycisk wyzwalający pracę timera jest podłączony do wejścia TRI układu NE555. Krótki impuls uruchamia odmierzanie czasu i załącza przekaźnik.
Czas zadziałania przekaźnika zależy od pojemności kondensatora C4 oraz ustawienia potencjometru PR1. Zakres regulacji wynosi około 1–120 sekund.
Dioda LED sygnalizuje zadziałanie przekaźnika, co ułatwia uruchomienie oraz kontrolę pracy układu w gotowym urządzeniu.
Przy sterowaniu odbiornikami 230 V AC należy dobrać obudowę, przewody, izolację i zabezpieczenia do napięcia oraz prądu sterowanego obwodu.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1689 B to zestaw KIT z płytką PCB i elementami do zlutowania przekaźnikowego wyłącznika czasowego, w tym układem NE555, przekaźnikiem, potencjometrem, przyciskiem, diodami i złączami.
Do podtrzymania otwarcia rygla, czasowego sterowania oświetleniem, uruchamiania przekaźnika po impulsie lub prostych układów automatyki wymagających wyjścia aktywnego przez ustalony czas.
Czas zadziałania przekaźnika można płynnie regulować w zakresie około 1–120 sekund za pomocą potencjometru PR1.
Nie. Układ działa na timerze NE555 w konfiguracji monostabilnej, bez mikrokontrolera i bez programu.
Układ jest przeznaczony do zasilania 12 VDC. Może pracować z zasilaczem, baterią lub akumulatorem w zakresie 12–15 V.
Film o projekcie
