Co zawiera wersja AVT1950 B?
AVT1950 B to KIT DIY z PCB, układem 4541, przekaźnikiem, elementami zasilacza beztransformatorowego, bezpiecznikiem, złączami i elementami do lutowania.
Włącznik opóźniający 230 V AC 2-60 s - KIT AVT 1950
- Włącznik opóźniający 230 V AC z płynną regulacją czasu 2-60 s i przekaźnikiem 8 A. AVT1950 B to KIT DIY z PCB i elementami do lutowania.

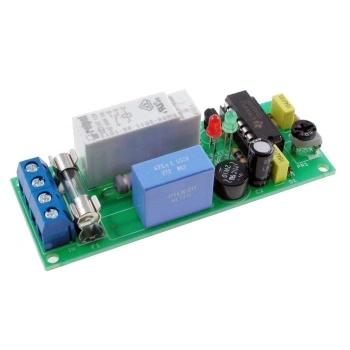

Włącznik opóźniający 230 V AC 2-60 s - KIT DIY AVT1950
KIT DIY włącznika opóźniającego 230 V AC z timerem 4541, przekaźnikiem 8 A i płynną regulacją zwłoki załączenia.
Regulowana zwłoka przed załączeniem urządzenia

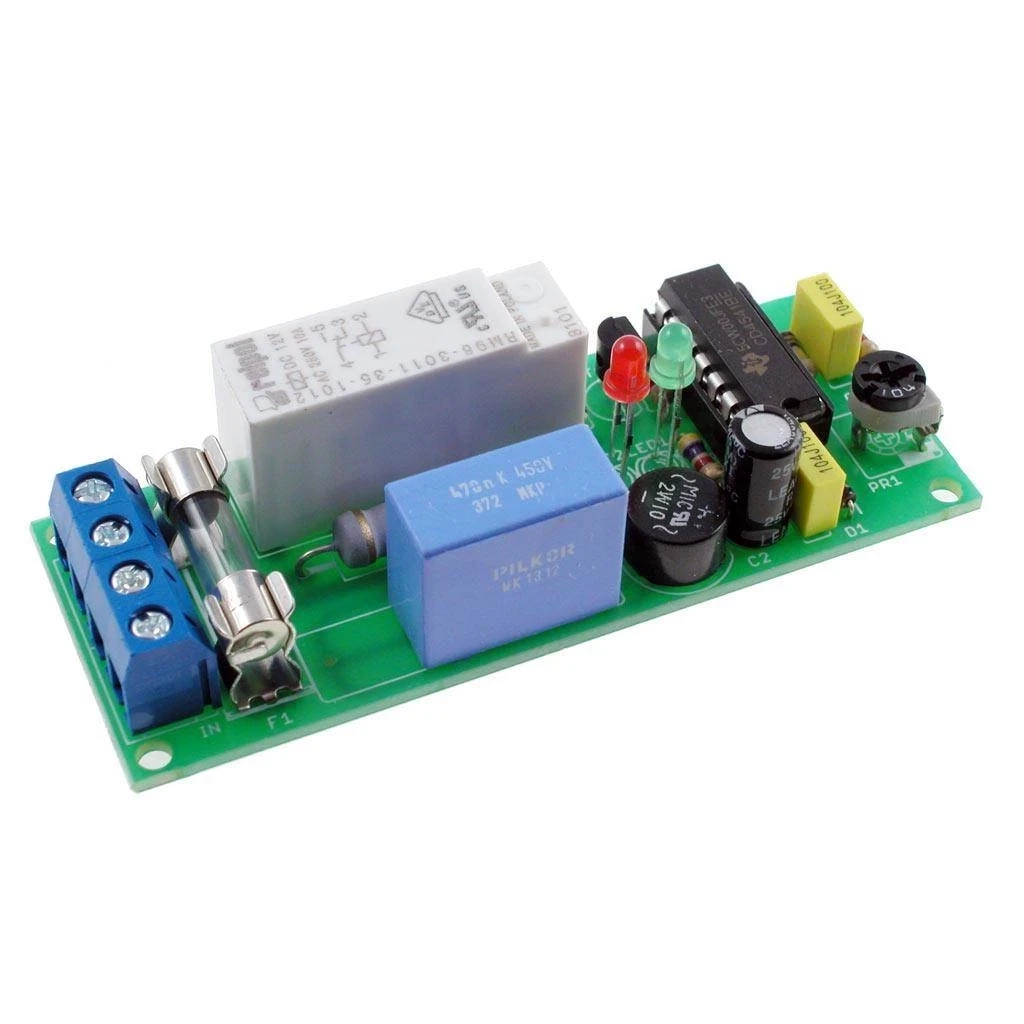

AVT1950 pozwala zbudować włącznik opóźniający dla odbiorników zasilanych z sieci 230 V AC. Po pojawieniu się zasilania układ odmierza ustawiony czas i dopiero wtedy załącza przekaźnik podający napięcie na wyjście.
Zakres regulacji wynosi od około 2 do 60 sekund. Timer 4541 steruje tranzystorem BC547 i przekaźnikiem PK1, LED1 pokazuje obecność zasilania, a LED2 zadziałanie przekaźnika. AVT1950 B to KIT DIY z PCB i elementami do lutowania.
Timer 4541 stabilne odmierzanie czasu opóźnienia załączenia
Wyjście 8 A / 230 V przekaźnik do załączania odbiornika sieciowego
PCB 77×28 mm wąska płytka do montażu w izolowanej obudowie
Skala trudności
1/6
Szacowany czas montażu
30 min
Karta techniczna
AVT1950
Włącznik opóźniający załączenie odbiornika zasilanego z sieci 230 V AC po ustawionym czasie zwłoki.
| Kod projektu | AVT1950 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | opóźnione załączenie odbiornika 230 V AC |
| Zasilanie | 230 V AC, zasilacz beztransformatorowy |
| Zakres regulacji czasu | 2-60 s |
| Regulacja czasu | potencjometr montażowy PR1 100 kΩ |
| Układ czasowy | 4541 |
| Element wykonawczy | przekaźnik RM96P12 lub podobny |
| Obciążalność styków | 8 A / 230 V AC |
| Sygnalizacja | LED1 – zasilanie, LED2 – zadziałanie przekaźnika |

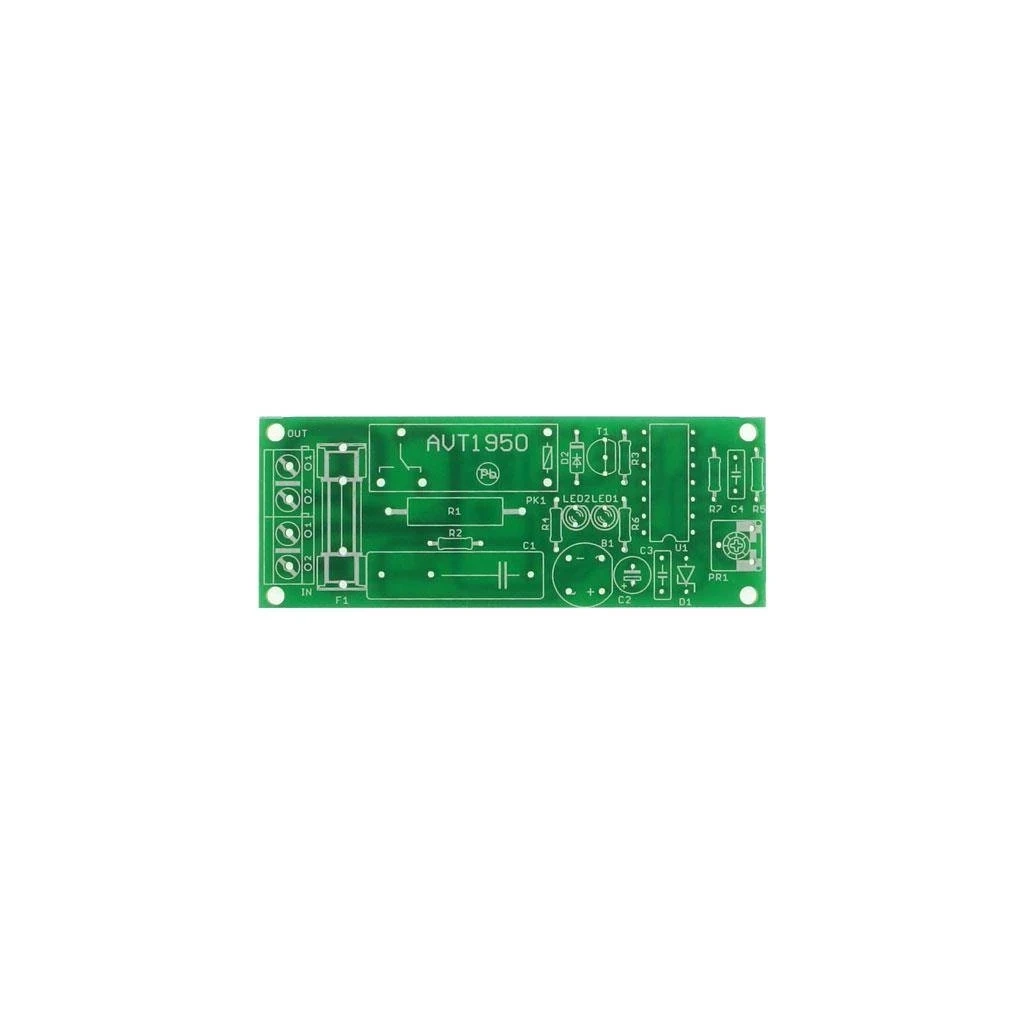

| Płytka PCB | 77×28 mm |
Wersja

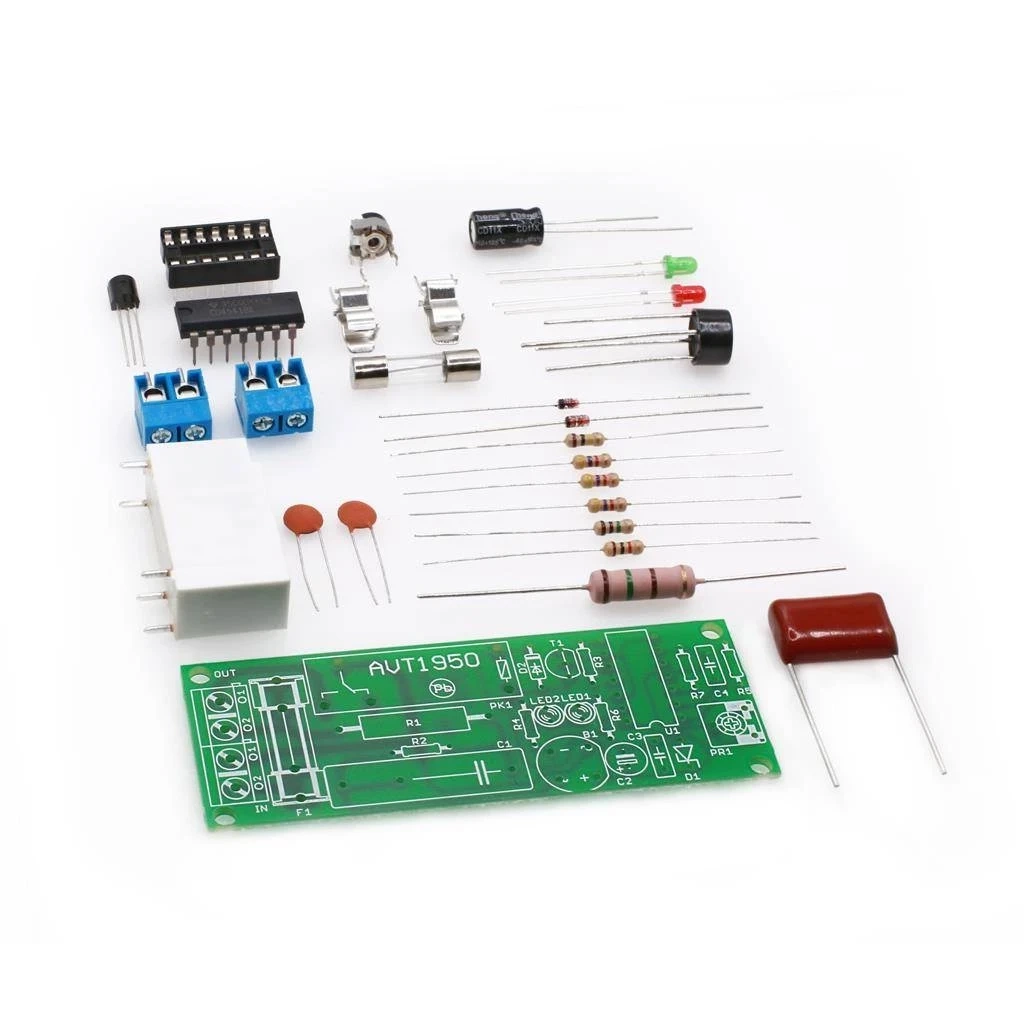

AVT1950 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, układ 4541 z podstawką, przekaźnik RM96P12 lub podobny, tranzystor BC547, mostek prostowniczy, diodę Zenera 12 V, diodę 1N4148, diody LED, potencjometr PR1, bezpiecznik, złącza ARK2, rezystory i kondensatory.
Notes
Zasilacz beztransformatorowy nie zapewnia separacji galwanicznej od sieci energetycznej.
Czas opóźnienia zależy od elementów oscylatora timera 4541: R5, R7, PR1 i C4.
LED1 sygnalizuje obecność zasilania, a LED2 zadziałanie przekaźnika PK1.
Przy obciążeniu o większej mocy można zwiększyć obciążalność ścieżek przez ich pocynowanie lub dolutowanie drutu miedzianego.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
Jaki jest zakres opóźnienia?
Czas zwłoki można regulować od około 2 do 60 sekund.
Jakie obciążenie może przełączać przekaźnik?
Styki przekaźnika są opisane jako 8 A / 230 V AC.
Co sygnalizują diody LED?
LED1 informuje o obecności zasilania, a LED2 o zadziałaniu przekaźnika.
Czy układ jest odseparowany od sieci?
Nie. Zasilacz beztransformatorowy nie zapewnia separacji od 230 V AC, dlatego moduł wymaga izolowanej obudowy i montażu przez osobę z kwalifikacjami.
