Moduł komfortowych kierunkowskazów 9-18 V - KIT AVT 1945
- Komfortowe kierunkowskazy do auta: krótki impuls uruchamia cykl 3 mignięć wybranej strony. AVT1945 B to KIT DIY z PCB i elementami do lutowania.
Moduł komfortowych kierunkowskazów do auta - KIT DIY AVT1945
KIT DIY modułu komfortowych kierunkowskazów, który po krótkim impulsie manetką generuje trzy mignięcia wybranej strony.
Komfortowe kierunkowskazy w starszym aucie
AVT1945 pozwala dodać funkcję trzech mignięć kierunkowskazu po krótkim ruchu manetką. Pierwszy impuls wykonuje kierowca, a sterownik dopełnia mignięcie i generuje kolejne dwa cykle po tej samej stronie.
Moduł rozpoznaje dodatkowy impuls w trakcie cyklu, zmianę kierunku oraz równoczesne mignięcie obu stron. Dzięki temu nie uruchamia funkcji komfortowej przy światłach awaryjnych, zamykaniu auta pilotem ani sygnale „dziękuję”. AVT1945 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1945
Moduł komfortowych kierunkowskazów do instalacji samochodowej, generujący trzy mignięcia po krótkim impulsie z manetki.
| Kod projektu | AVT1945 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | komfortowe kierunkowskazy, 3 mignięcia po impulsie |
| Minimalny impuls wyzwalający | 0,2 s |
| Zasilanie | 9-18 V DC, instalacja samochodowa |
| Pobór prądu w czuwaniu | poniżej 1 mA |
| Kanały | lewy i prawy kierunkowskaz |
| Elementy wykonawcze | REL1, REL2 HFKW012 |
| Konfiguracja | zworka PRG, uczenie cyklu migania auta |
| Mikrokontroler | ATtiny25, zaprogramowany do projektu |
| Obudowa | Z68U |
| Płytka PCB | 58×42 mm |
Wersja

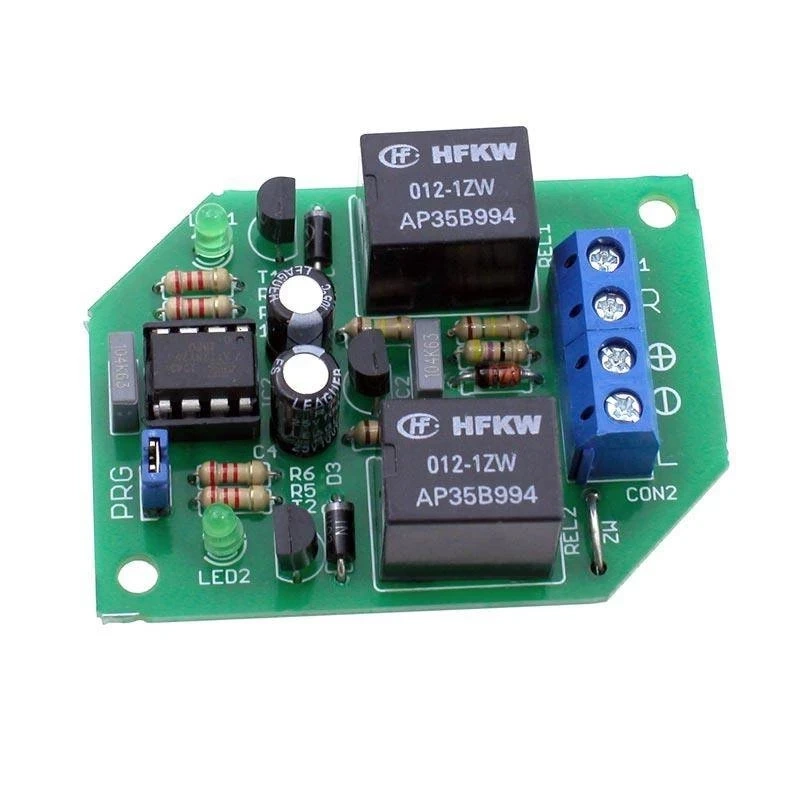

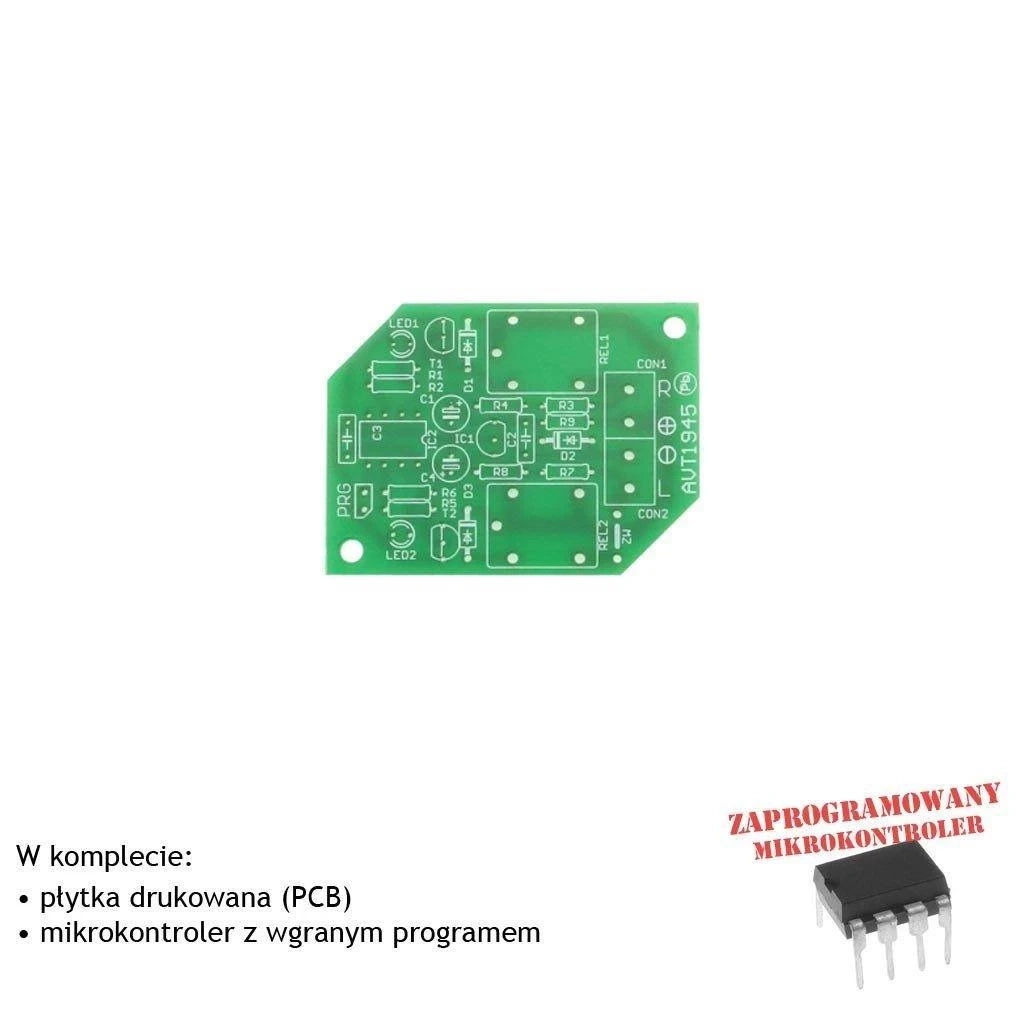

AVT1945 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATtiny25, stabilizator LM2931-5V, dwa przekaźniki HFKW012, tranzystory BC547, diody 1N4007, diodę Zenera 24 V, diody LED, złącza ARK2/500, zworkę PRG, rezystory, kondensatory oraz obudowę Z68U.
Notes

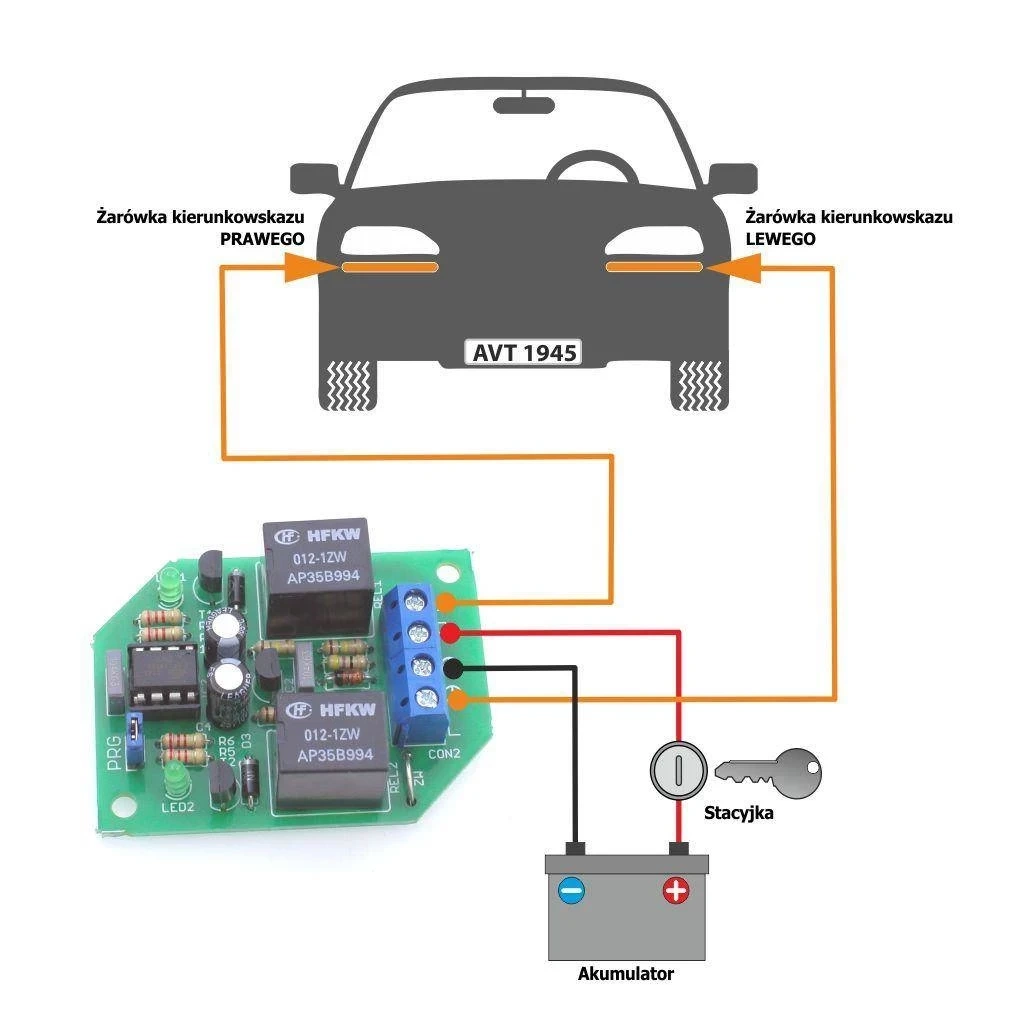

Zasilanie modułu należy podłączyć do obwodu, w którym napięcie pojawia się po stacyjce.
Do kierunkowskazów trzeba dołączyć się do sygnałów plusowych lewej i prawej strony.
Konfiguracja PRG polega na założeniu zworki, włączeniu jednego kierunkowskazu i odczekaniu 4-5 mignięć.
Po zakończeniu uczenia moduł sygnalizuje zapis długim mignięciem obu kierunkowskazów.
Uwaga: moduł ingeruje w instalację samochodu. Przed montażem sprawdź przebieg przewodów kierunkowskazów, zabezpieczenie obwodu po stacyjce, polaryzację oraz miejsce montażu chronione przed wilgocią i drganiami.
Najczęściej zadawane pytania
AVT1945 B to KIT DIY z PCB, zaprogramowanym ATtiny25, przekaźnikami, stabilizatorem, tranzystorami, diodami, złączami, elementami biernymi i obudową Z68U.
Krótki impuls na kierunkowskazie uruchamia cykl trzech mignięć po wybranej stronie.
Nie uruchamia funkcji komfortowej przy równoczesnym mignięciu obu stron.
Z obwodu po stacyjce, dobranego i zabezpieczonego pod kątem prądu pobieranego podczas pracy kierunkowskazów.
Tak, po montażu warto przeprowadzić konfigurację PRG, aby moduł dopasował się do cyklu migania konkretnego auta.
