Uniwersalny przekaźnik czasowy ze złączem SKEDD - KIT AVT 5610

Do pobrania:

Dokumentacja

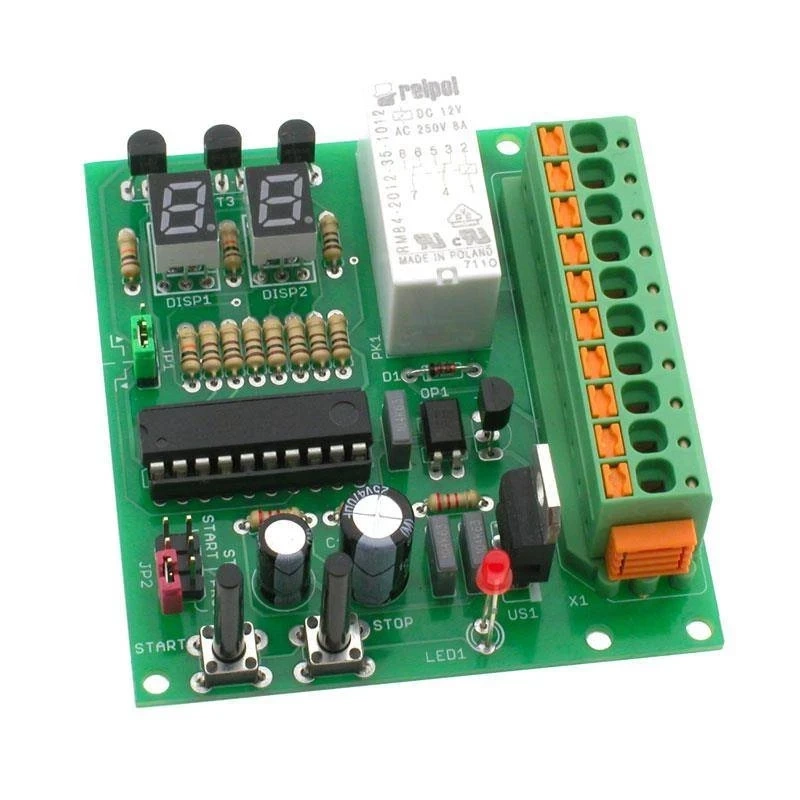

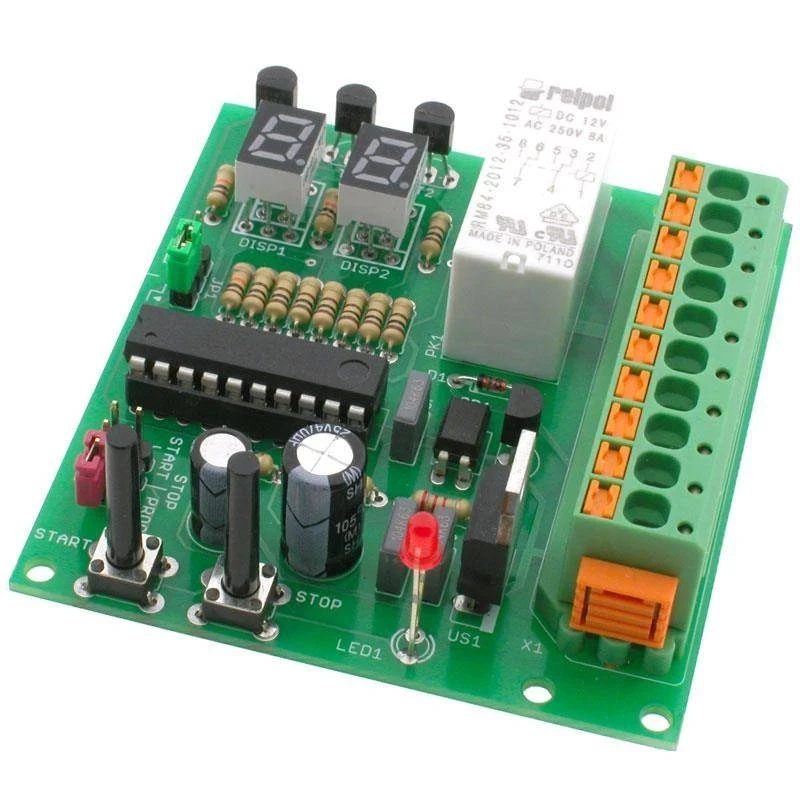

Prezentowana „czasówka” to jednofunkcyjny przekaźnik z programowanym czasem załączenia, wyzwalany przyciskiem lub optoizolowanym wejściem napięciowym, mający możliwość wyłączenia przed upływem odmierzonego czasu. Dwa wyświetlacze 7-segmentowe LED ułatwiają programowanie czasu, a także pokazują jego upływ w stanie aktywnym. Wielkim atutem tego przekaźnika czasowego jest zastosowanie innowacyjnego złącza wtykowego niewymagającego lutowania w płytce.

Wybrane parametry:

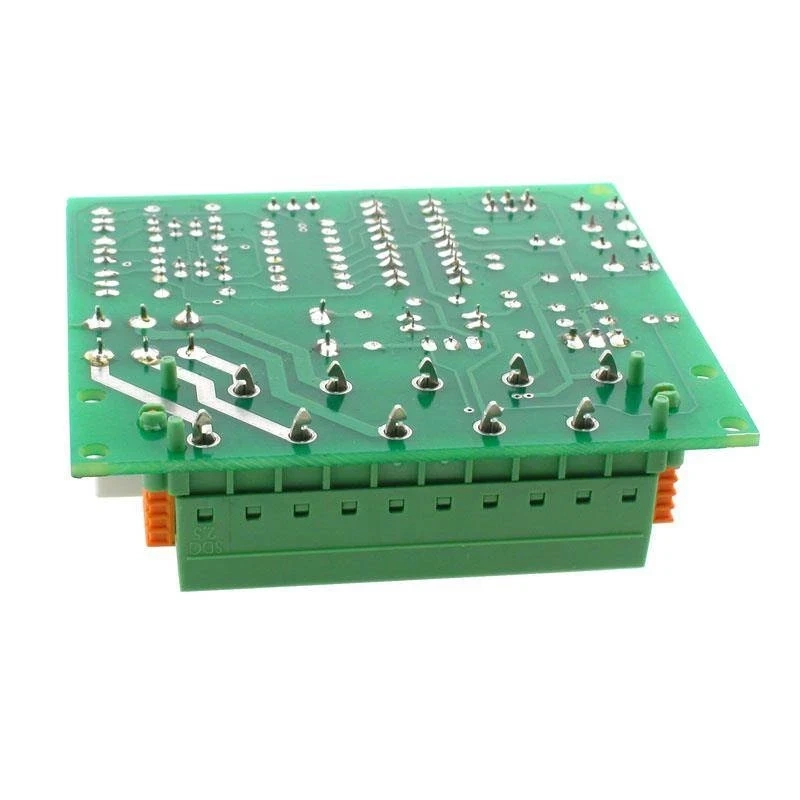

• innowacyjne złącze SKEDD
• rozdzielczość 1 sekundy dla czasu do 1 minuty, rozdzielczość 1 minuty dla czasu do 99 minut
• odmierzanie czasu wyzwalane/zatrzymywane za pomocą wejścia lub przycisków
• 7-segmentowy wyświetlacz LED
• zasilanie 12 VDC/0.2 A
• obciążenie do 8 A/230 VAC oraz do 2 A/230 VAC
• wymiary płytki 66x72mm

Projekt AVT 5610 EP 10/17
