Przekaźnikowy wyłącznik z opóźnieniem 18–43V 11s–15min - KIT AVT 5867

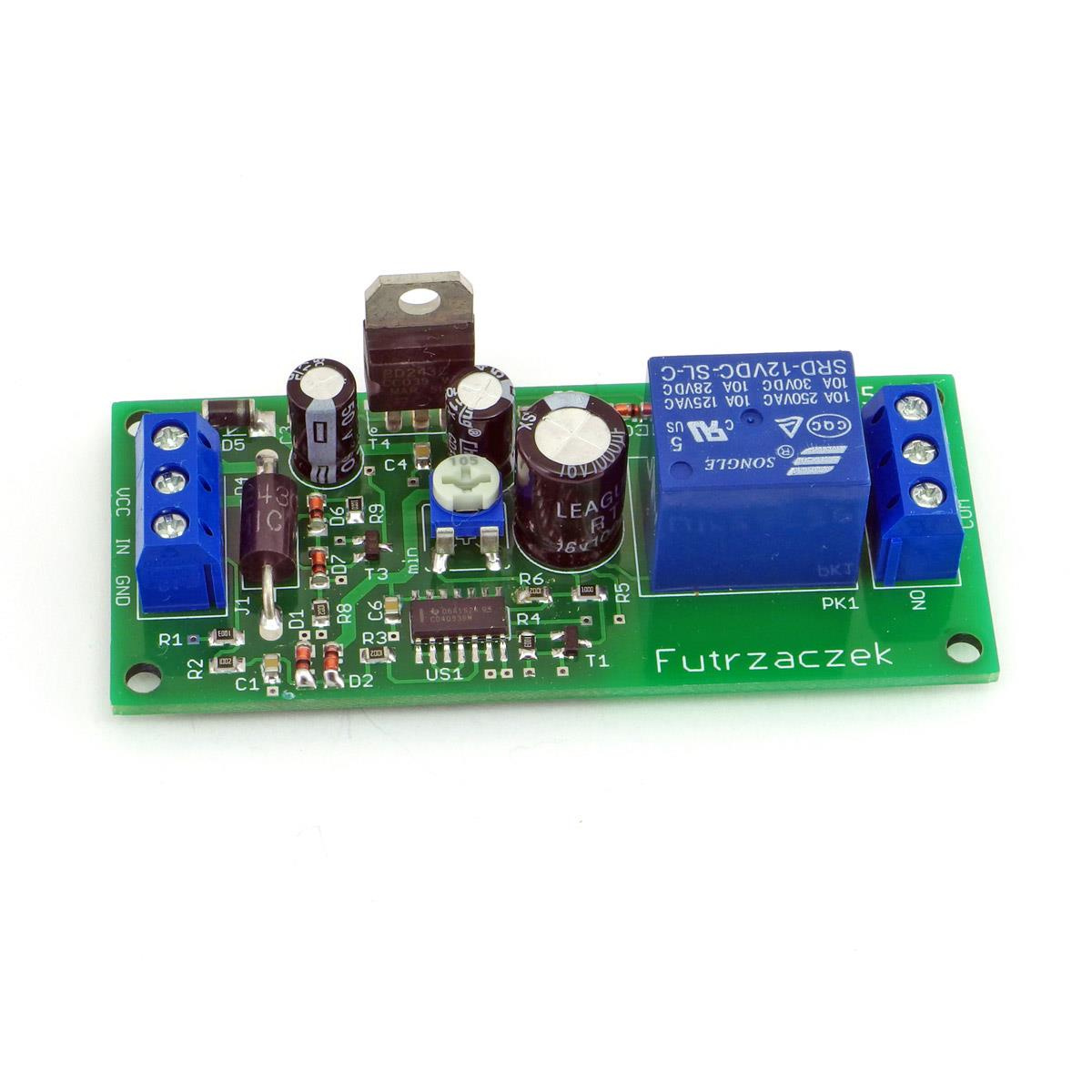

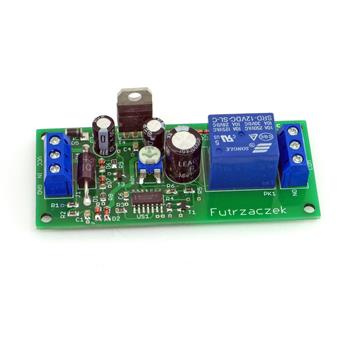

- Wyłącznik z opóźnieniem podtrzymuje przekaźnik po zaniku sygnału sterującego przez 11 s–15 min. AVT5867 B to KIT DIY z płytką PCB i elementami do lutowania.
Układ podtrzymania zasilania po zaniku sygnału - KIT DIY AVT5867
Zestaw elementów do wykonania wyłącznika zasilania z opóźnieniem, wejściem TRIG i przekaźnikiem sterującym obciążeniem.
KIT timera do opóźnionego rozłączenia zasilania
AVT5867 B pozwala zbudować przekaźnikowy wyłącznik z opóźnieniem. Układ załącza przekaźnik po podaniu dodatniego sygnału sterującego, a po zaniku tego sygnału podtrzymuje wyjście jeszcze przez ustawiony czas.
Zakres regulacji 11 s–15 min sprawdzi się wtedy, gdy odbiornik ma dokończyć pracę po wyłączeniu głównego sterowania. Układ przystosowano do instalacji 24 V, na przykład w pojazdach ciężarowych. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania przekaźnikowego wyłącznika z opóźnieniem.
Karta techniczna
AVT5867
KIT wyłącznika zasilania z opóźnieniem, przeznaczony do podtrzymania przekaźnika po zaniku sygnału sterującego.
| Kod projektu | AVT5867 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | wyłącznik zasilania z opóźnieniem |
| Zasada działania | załączenie po podaniu sygnału, wyłączenie po czasie od jego zaniku |
| Czas podtrzymania przekaźnika | 11 s–15 min, regulacja P1 |
| Sygnał sterujący | dodatnie napięcie stałe, 10–45 V |
| Minimalny czas impulsu sterującego | około 1 s |
| Zasilanie | 18–43 V DC, instalacja 24 V |
| Pobór prądu | około 9 mA spoczynek, około 38 mA przy przekaźniku |
| Wyjście | styki przekaźnika NO, COM, NC |
| Wymiary płytki PCB | 80×35 mm |
Wersja
AVT5867 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania przekaźnikowego wyłącznika z opóźnieniem.
Notes
Montaż obejmuje elementy SMD i przewlekane, dlatego najlepiej rozpocząć od elementów SMD na wierzchniej stronie płytki.
Po zmontowaniu jedyną czynnością uruchomieniową jest ustawienie potencjometru P1 tak, aby uzyskać wymagany czas opóźnienia wyłączenia przekaźnika.
Układ można dostosować do zasilania 11–15 V przez zmianę konfiguracji stabilizatora i transila, ale wymaga to świadomej modyfikacji montażowej.
Przy częstym występowaniu zakłóceń w instalacji warto zadbać o krótkie przewody sygnałowe, poprawną masę i dobre filtrowanie wejścia TRIG.
Uwaga: AVT5867 B jest zestawem do samodzielnego montażu. Przed podłączeniem obciążenia należy sprawdzić parametry przekaźnika, przekrój przewodów, zabezpieczenie, izolację i warunki pracy instalacji. Błędny montaż w instalacji pojazdu może spowodować zwarcie lub uszkodzenie urządzeń.
Najczęściej zadawane pytania
AVT5867 B to KIT DIY z płytką PCB i elementami do lutowania wyłącznika zasilania z opóźnieniem.
Po pojawieniu się sygnału TRIG przekaźnik załącza się od razu, a po zaniku sygnału pozostaje załączony przez czas ustawiony potencjometrem P1.
Nie. Układ działa sprzętowo, bez mikrokontrolera.
Tak. Jeżeli przed wyłączeniem przekaźnika pojawi się kolejny impuls sterujący, czas opóźnienia liczony jest od nowa.
Podstawowy zakres zasilania to 18–43 V DC, typowo z instalacji 24 V.
