Przekaźnik czasowy minutowy - 4 tryby pracy - KIT AVT 1535/2
- Zbuduj minutowy przekaźnik czasowy z nastawą 1…99 min, 4 trybami pracy i wyświetlaczem LED. Wersja B to KIT DIY AVT1535/2 z PCB i elementami do lutowania.
Przekaźnik czasowy minutowy - 4 tryby pracy - KIT DIY AVT1535/2
KIT do zbudowania minutowego przekaźnika czasowego z nastawą 1…99 min, wyświetlaczem LED i wejściem sterującym z optoizolacją.
Minutowy przekaźnik czasowy do samodzielnego montażu
AVT1535/2 pozwala zbudować przekaźnikowy moduł czasowy do sterowania obciążeniem według nastawy od 1 do 99 minut. Dwucyfrowy wyświetlacz LED pokazuje czas pozostały do rozłączenia przekaźnika, a kropka na wyświetlaczu jedności sygnalizuje załączenie wyjścia.
Układ obsługuje 4 tryby pracy: odliczanie czasu załączane poziomem, odliczanie po zaniku poziomu, pracę jako przerzutnik T oraz tryb, w którym stan wyjścia odpowiada stanowi wejścia. Wejście sterujące jest separowane galwanicznie przez transoptor i współpracuje z sygnałem 3…15 V. Wersja B to zestaw KIT z płytką PCB, mikrokontrolerem przygotowanym do projektu, przekaźnikiem, wyświetlaczami, złączami i elementami do samodzielnego montażu.
Karta techniczna
AVT1535/2

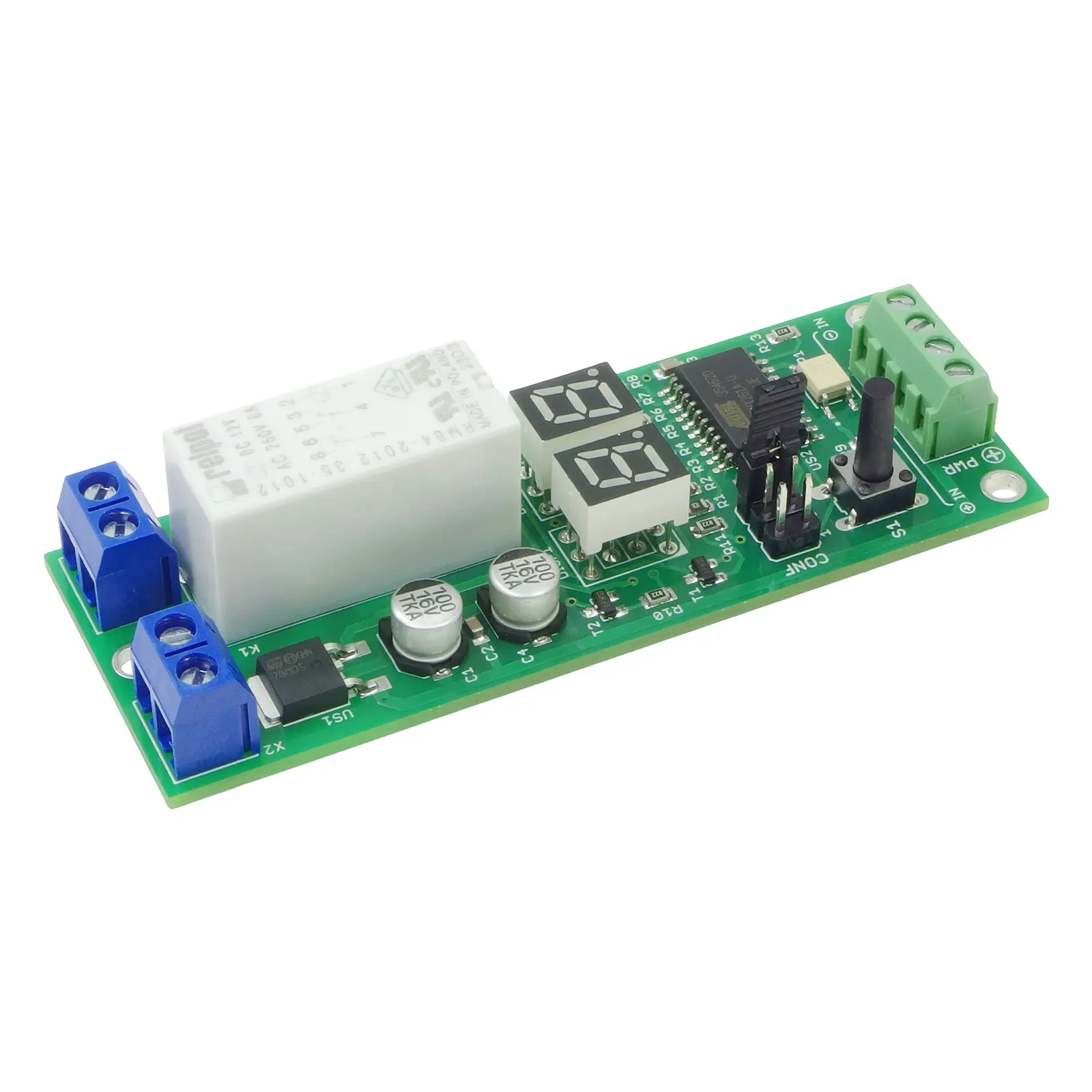

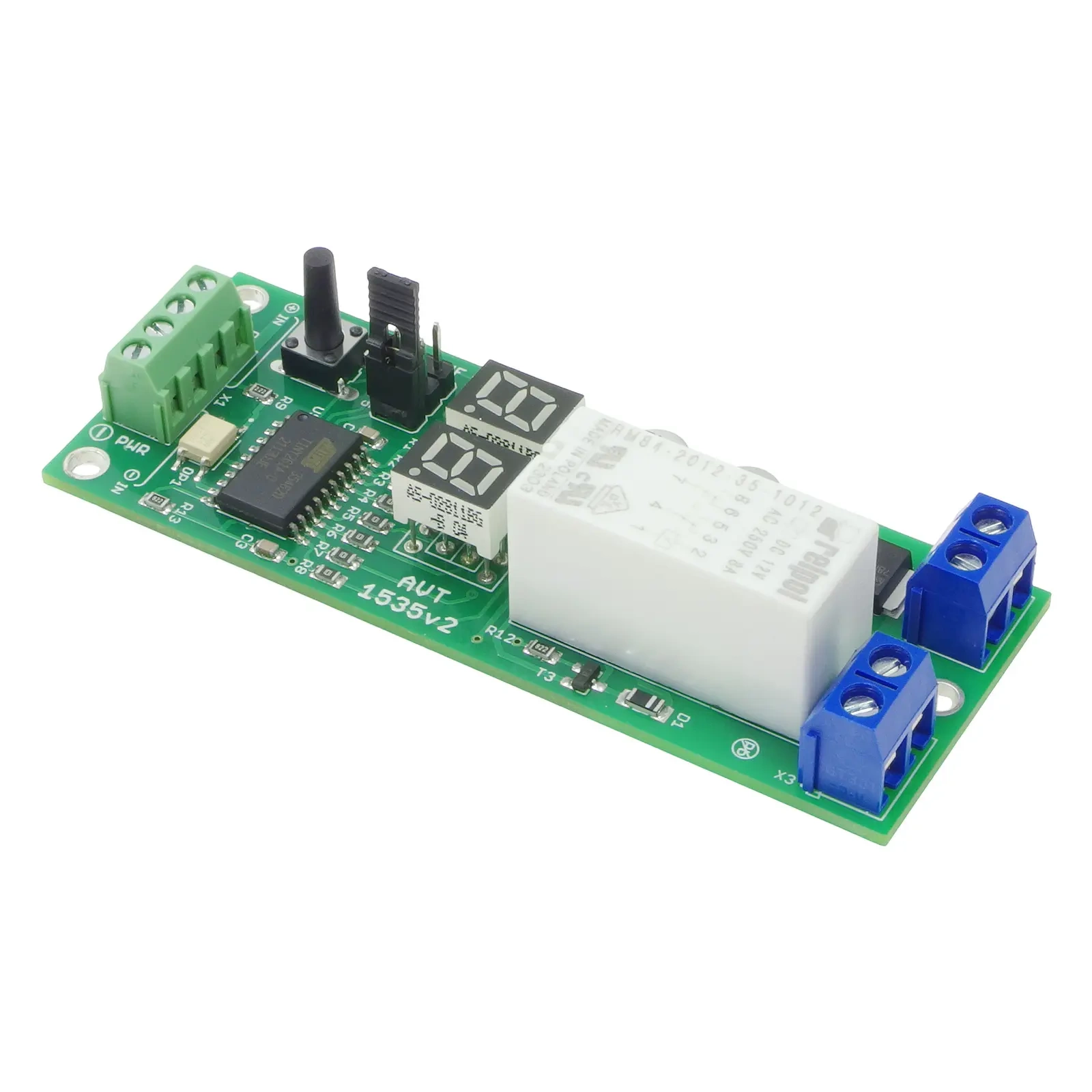

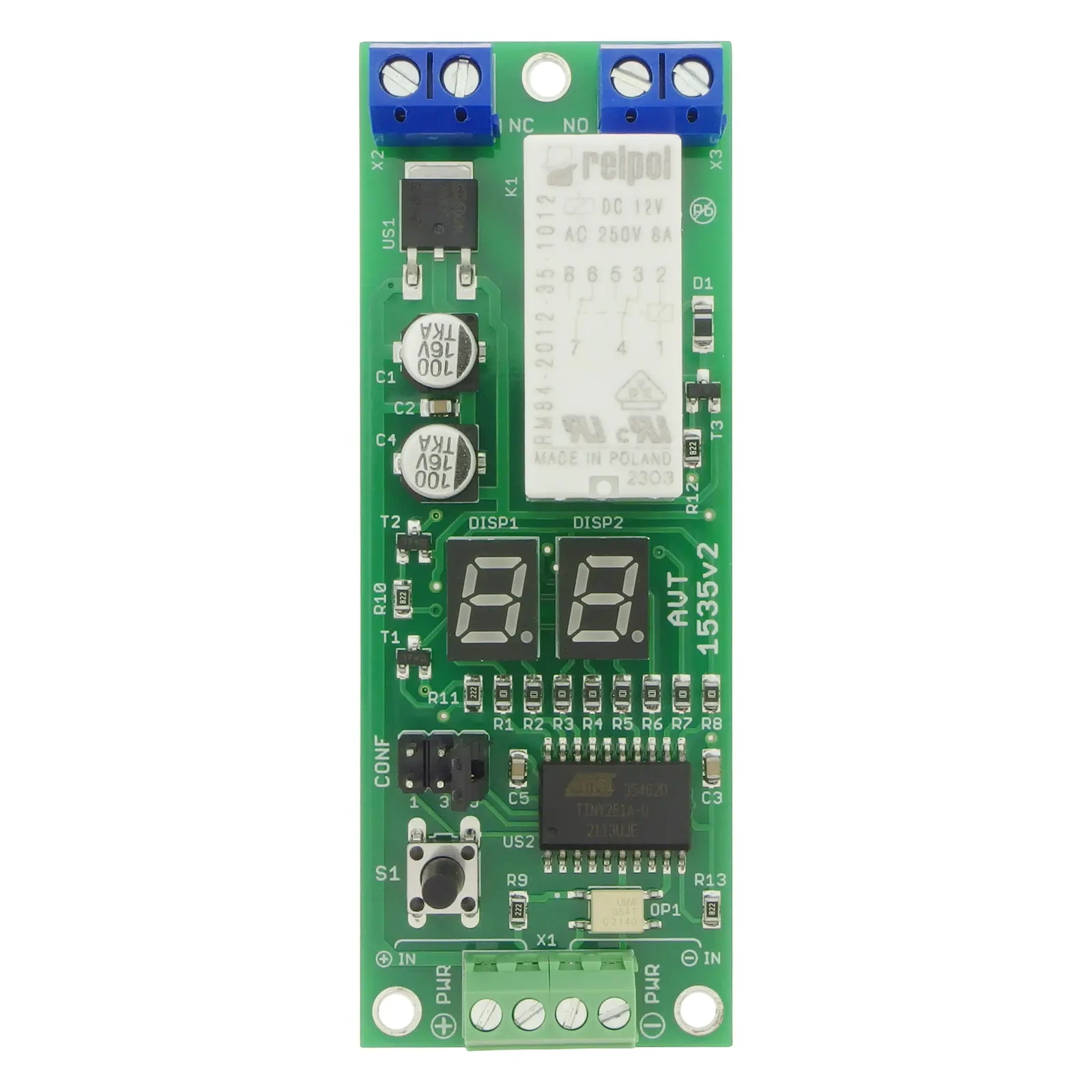

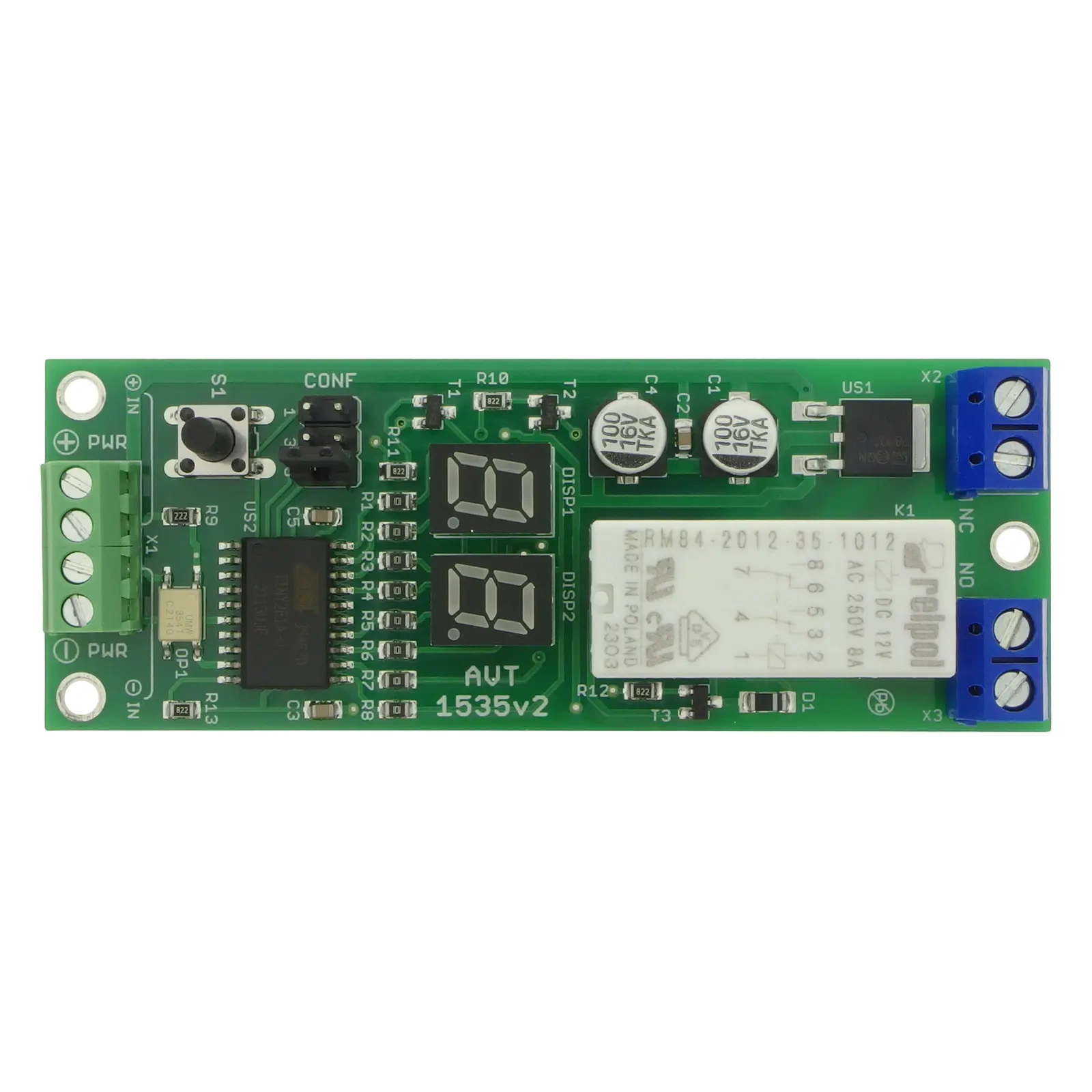

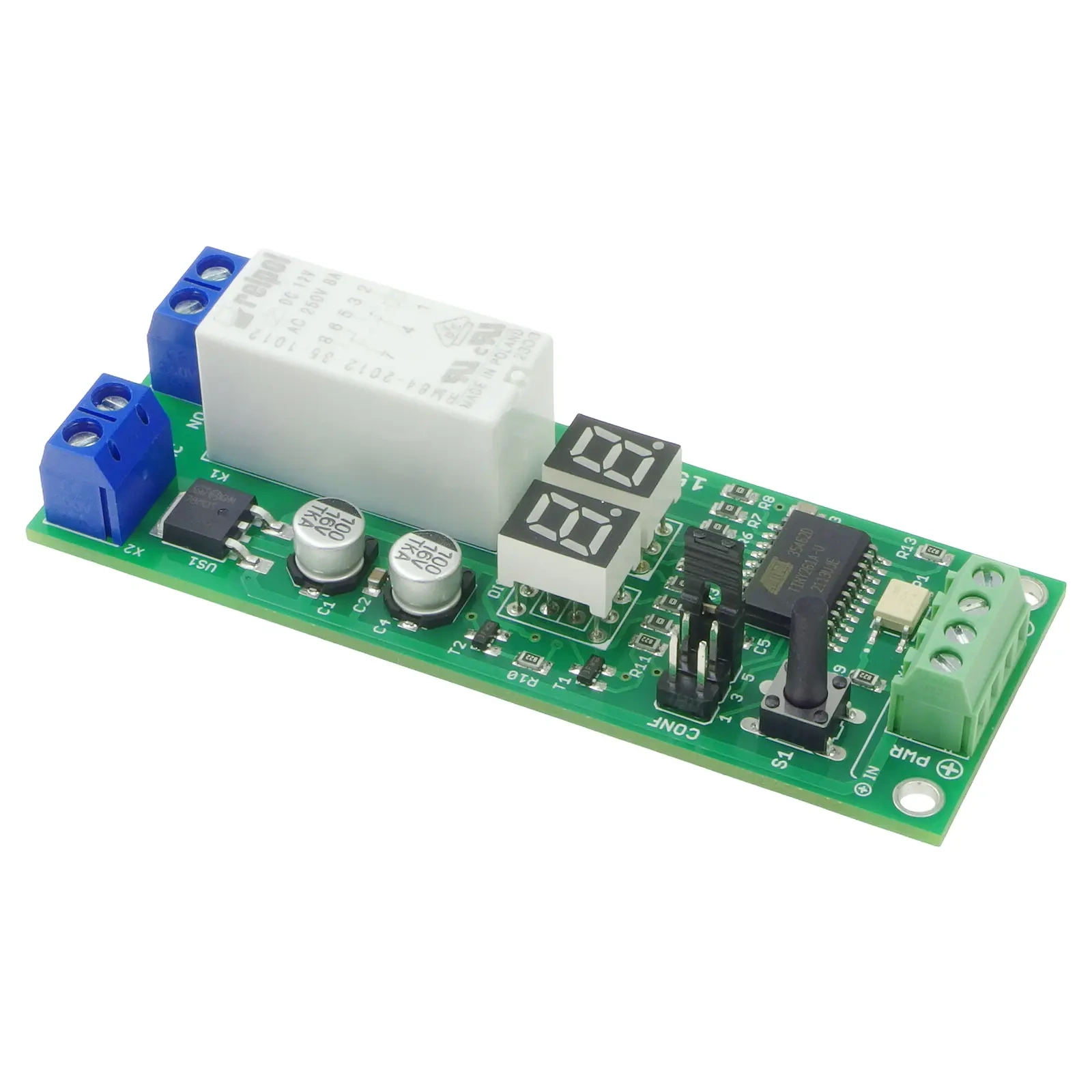

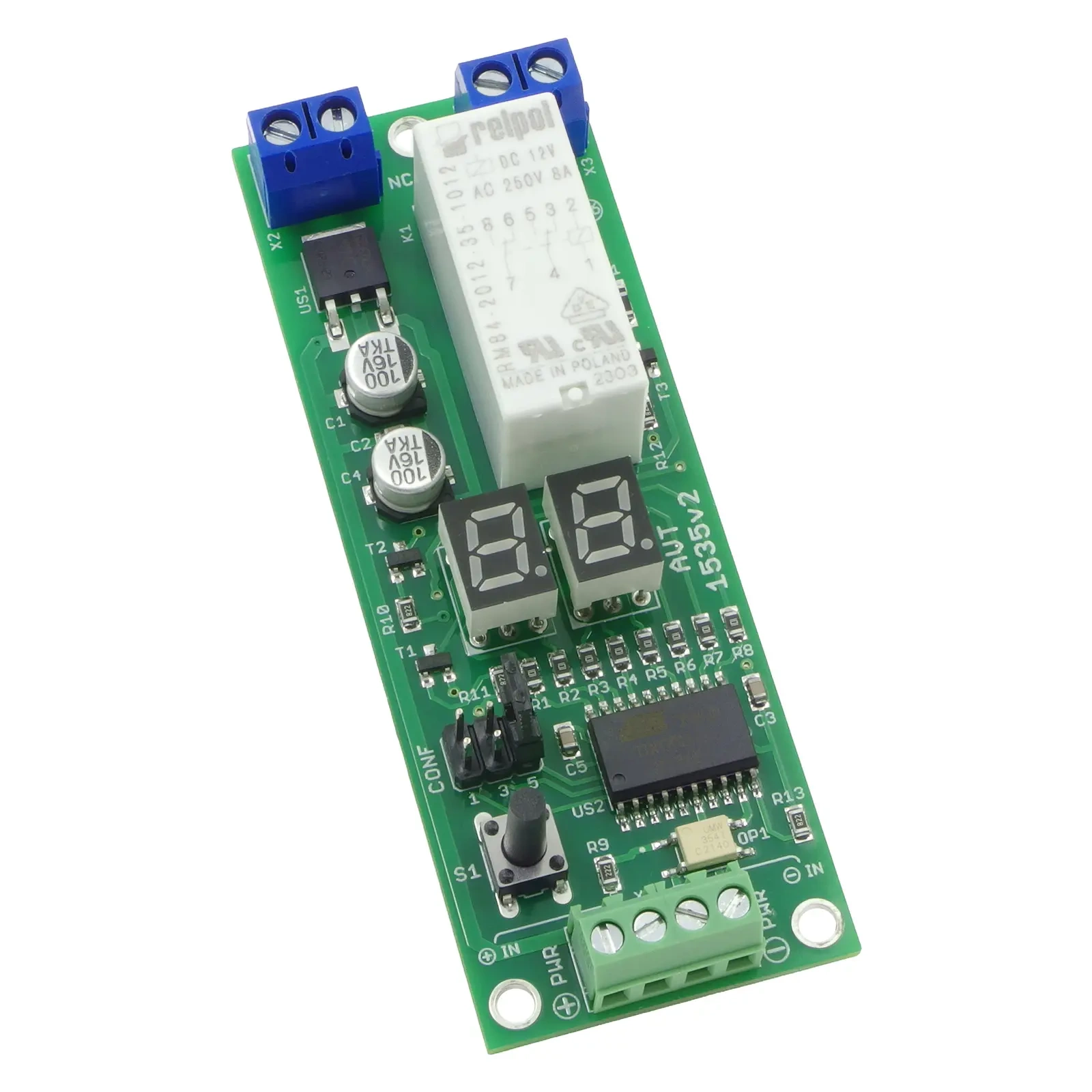

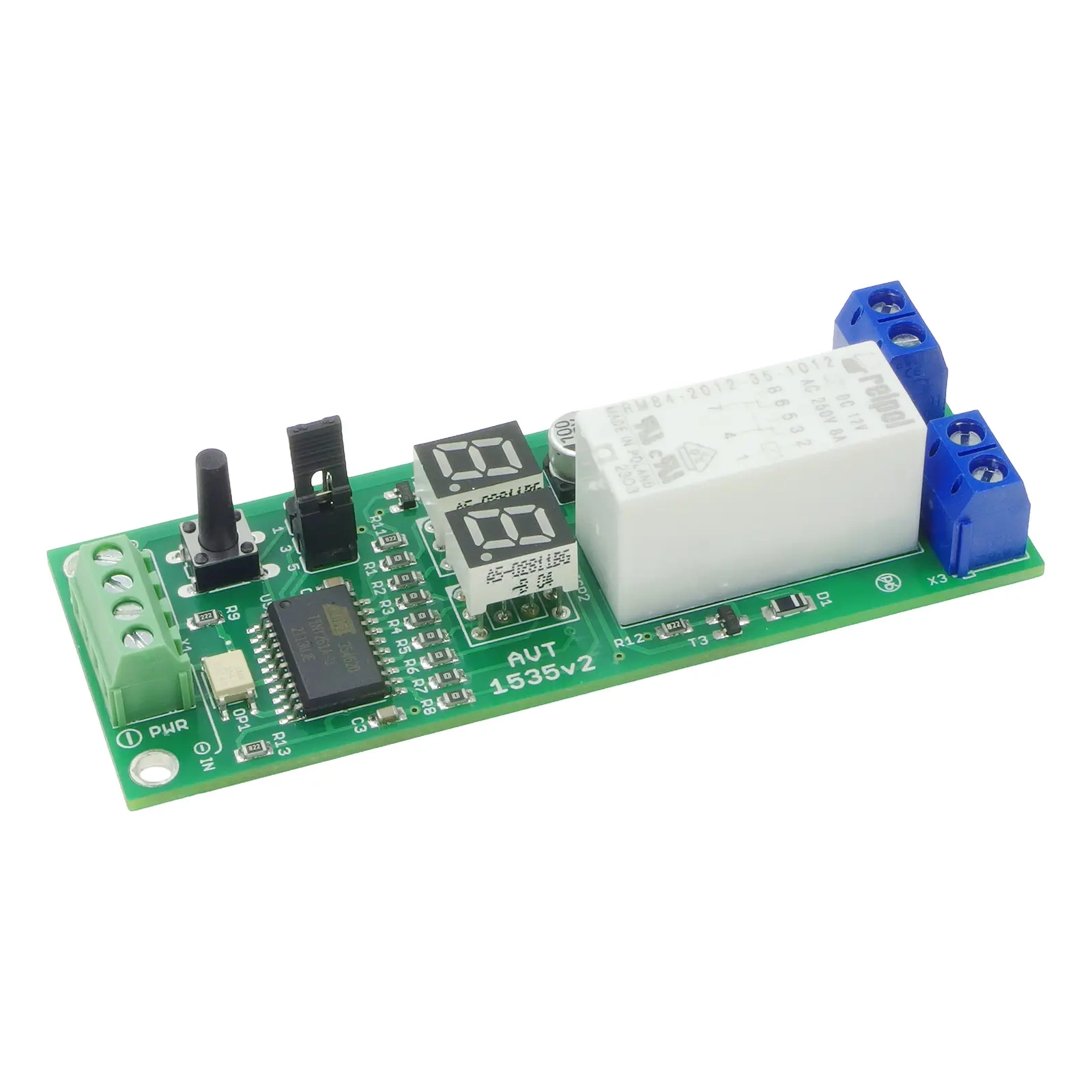

Minutowy przekaźnik czasowy z mikrokontrolerem ATtiny261, wejściem optoizolowanym, dwucyfrowym wyświetlaczem LED i wyjściem przekaźnikowym NC/NO.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | przekaźnikowy moduł czasowy |
| Zakres nastawy czasu | 1…99 min, krok 1 min |
| Liczba trybów pracy | 4 |
| Mikrokontroler | ATtiny261 SMD |
| Wyświetlacz | 2 cyfry LED 7-segmentowe |
| Wejście sterujące | optoizolowane, sygnał 3…15 V |
| Wyjście | przekaźnik, styki NC/NO |
| Obciążalność styków | 230 VAC / 8 A |
| Zasilanie | 12 VDC |
| Płytka PCB | 32×86 mm |
Wersja
AVT1535/2 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, mikrokontroler ATtiny261 przygotowany do projektu, przekaźnik, wyświetlacze LED, transoptor, złącza, przycisk, zworkę i elementy do zlutowania minutowego przekaźnika czasowego.
Notes
Tryb pracy wybiera się zworką na pinach 5 i 6 złącza CONF oraz odpowiednią nastawą czasu. Dostępne są cztery tryby: odliczanie załączane poziomem, odliczanie po zaniku poziomu, przerzutnik T oraz tryb zgodny ze stanem wejścia.
Nastawę czasu ustawia się po założeniu zworki na piny 3 i 4 złącza CONF. Przycisk S1 zwiększa wartość, dłuższe przytrzymanie przyspiesza zmianę, a po zdjęciu zworki ustawienie zostaje zapisane w pamięci EEPROM.
Wejście sterujące IN+ / IN- przyjmuje sygnał 3…15 V i jest separowane galwanicznie przez transoptor. Wyjście przekaźnikowe udostępnia styki NC oraz NO.
Montaż obejmuje liczne elementy SMD 0805 oraz wyświetlacze LED. Szczególną uwagę trzeba zwrócić na orientację mikrokontrolera, transoptora, tranzystorów, diody D1 i wyświetlaczy.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1535/2 B to zestaw KIT z płytką PCB, mikrokontrolerem ATtiny261 przygotowanym do projektu, przekaźnikiem, wyświetlaczami LED, transoptorem, złączami, przyciskiem, zworką i elementami do zlutowania przekaźnika czasowego.
AVT1535/2 obsługuje nastawę od 1 do 99 minut z krokiem co 1 minutę. Ustawienie można zapisać w pamięci EEPROM.
Tak. Do krótszych czasów służy AVT1535/1 – sekundowy przekaźnik czasowy z nastawą 1…99 sekund. AVT1535/2 jest wariantem minutowym z nastawą 1…99 minut.
Nie. Wersja B zawiera mikrokontroler ATtiny261 przygotowany do projektu, więc nie trzeba samodzielnie wgrywać programu.
