Sterownik lampki nocnej 12 V z płynnym wygaszaniem - KIT AVT 1969
- Sterownik lampki nocnej 12 V z czasem świecenia 30 s - 10 min i wyjściem do 5 A. AVT1969 B to KIT DIY z PCB i elementami do lutowania.
Sterownik lampki nocnej 12 V z timerem - KIT DIY AVT1969
KIT DIY sterownika lampki nocnej 12 V z płynnym rozjaśnianiem, regulowanym czasem świecenia i łagodnym wygaszaniem.
Światło do zasypiania bez gwałtownego gaśnięcia

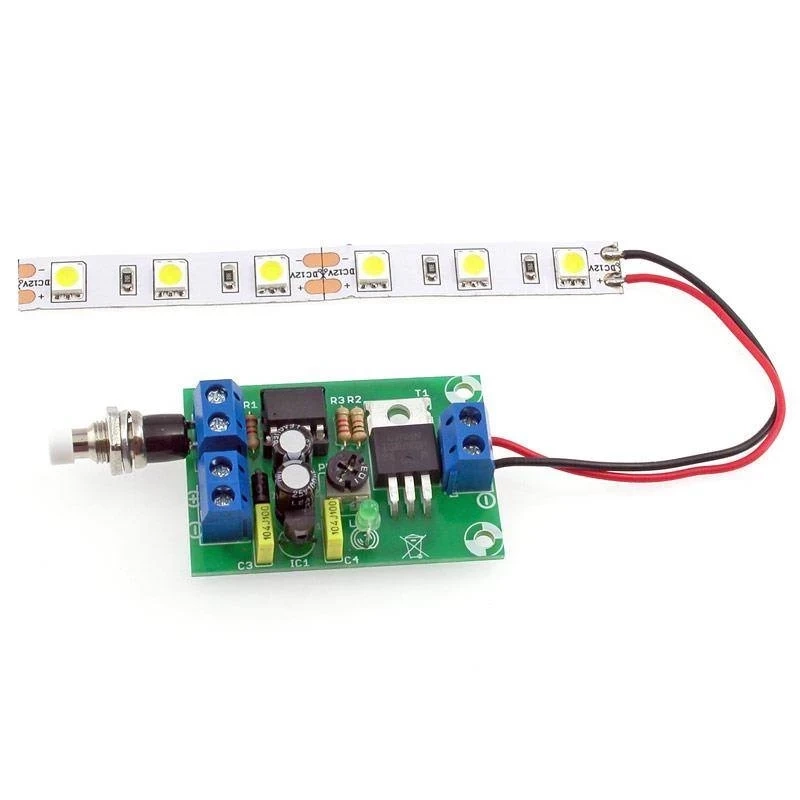

AVT1969 pozwala zbudować sterownik lampki nocnej, który po naciśnięciu przycisku płynnie włącza światło, odmierza ustawiony czas i stopniowo wygasza podłączone źródło LED. Dzięki temu lampka nie gaśnie nagle i może pełnić funkcję spokojnego oświetlenia do zasypiania.
Układ jest zasilany napięciem 12 V DC, a wyjście może sterować obciążeniem do 5 A. Czas świecenia ustawia się potencjometrem PR1 w zakresie od około 30 sekund do 10 minut. AVT1969 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1969
Sterownik lampki nocnej 12 V z płynnym rozjaśnianiem, regulowanym czasem świecenia i łagodnym wygaszaniem.
| Kod projektu | AVT1969 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | czasowy sterownik lampki nocnej |
| Zasilanie | 12 V DC |
| Obciążenie wyjścia | maks. 5 A, ok. 60 W |
| Zakres czasu świecenia | ok. 30 s - 10 min |
| Regulacja czasu | potencjometr PR1 10 kΩ |
| Sterowanie | przycisk chwilowy zwierny SW |
| Element wykonawczy | MOSFET IRL3705 |
| Mikrokontroler | ATtiny25, zaprogramowany do projektu |
| Stabilizator | 78L05 |
| Płytka PCB | 49×33 mm |
Wersja

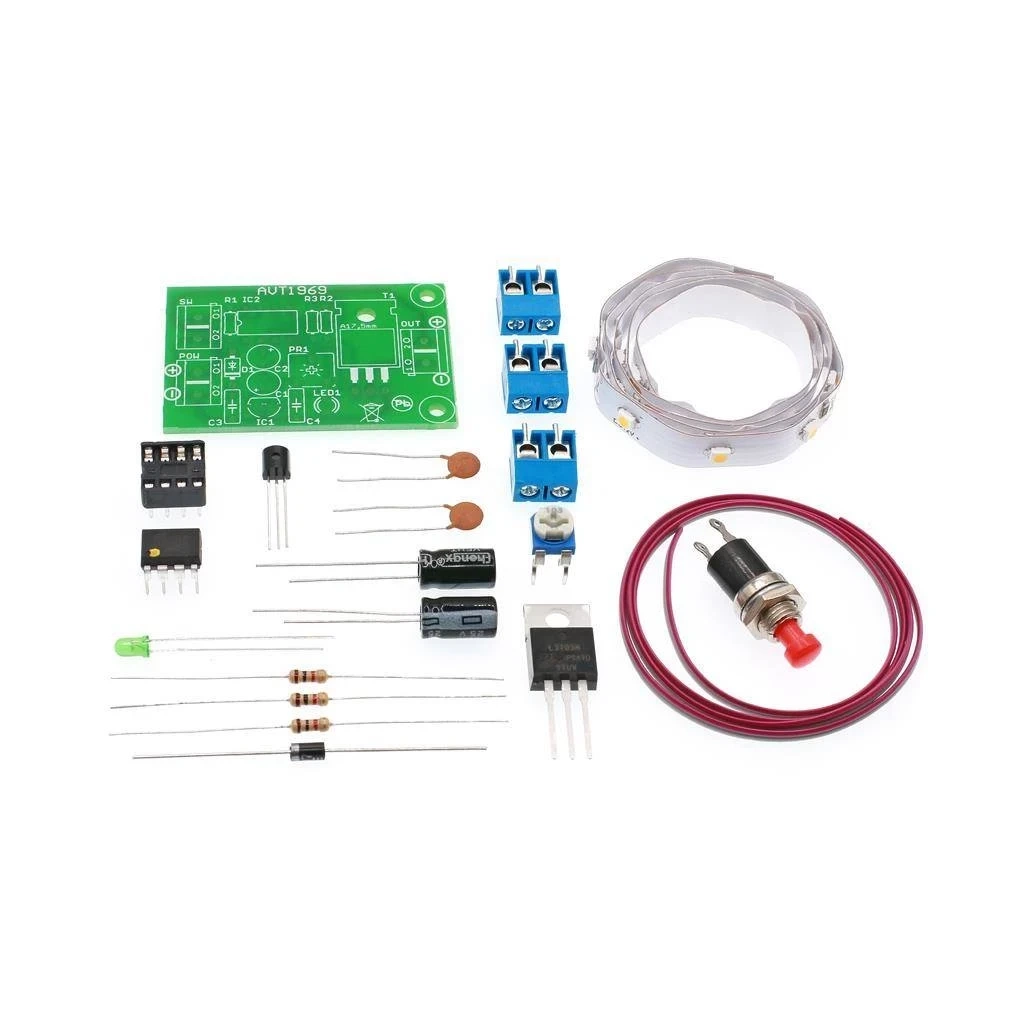

AVT1969 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATtiny25, stabilizator 78L05, MOSFET IRL3705, diodę 1N4007, diodę LED, potencjometr montażowy 10 kΩ, złącza DG301-5.0/2, rezystory, kondensatory oraz przycisk chwilowy zwierny.
Notes
Sterownik najlepiej współpracuje z taśmami LED 12 V oraz wybranymi źródłami LED z rezystorem szeregowym.
Zasilacz lub akumulator musi mieć wydajność prądową dopasowaną do podłączonego źródła światła.
Po zmontowaniu układ wymaga regulacji czasu świecenia potencjometrem PR1.
Sterownik po poprawnym montażu i użyciu zaprogramowanego mikrokontrolera jest gotowy do pracy po podłączeniu źródła światła.
Uwaga: układ jest przeznaczony do źródeł światła 12 V DC. Przed podłączeniem sprawdź polaryzację, pobór prądu lampki oraz wydajność zasilacza lub akumulatora.
Najczęściej zadawane pytania
AVT1969 B to KIT DIY z PCB, zaprogramowanym ATtiny25, IRL3705, 78L05, PR1, złączami, przyciskiem, LED-em i elementami do lutowania.
Najlepiej taśmę LED 12 V albo wybrane źródło LED pracujące z rezystorem szeregowym.
Około 30 sekund do 10 minut, ustawiane potencjometrem PR1.
Tak. Wystarczy przytrzymać przycisk SW przed upływem ustawionego czasu.
Migotanie LED1 informuje o trwającym rozjaśnianiu albo ściemnianiu lampki.
