Przerywacz czasowy 230V z regulacją pracy i przerwy - KIT AVT 5730
- Cykliczny sterownik czasowy 230V przełącza obciążenie przekaźnikiem 8A, z osobną regulacją czasu pracy i przerwy. AVT5730 B to KIT DIY z płytką PCB i elementami do lutowania.
Przerywany timer sieciowy NE555 do sterowania obciążeniem - KIT DIY AVT5730
Zestaw elementów do wykonania cyklicznego sterownika czasowego 230 V z przekaźnikiem i niezależną regulacją czasu pracy oraz przerwy.
KIT cyklicznego sterownika 230 V z NE555

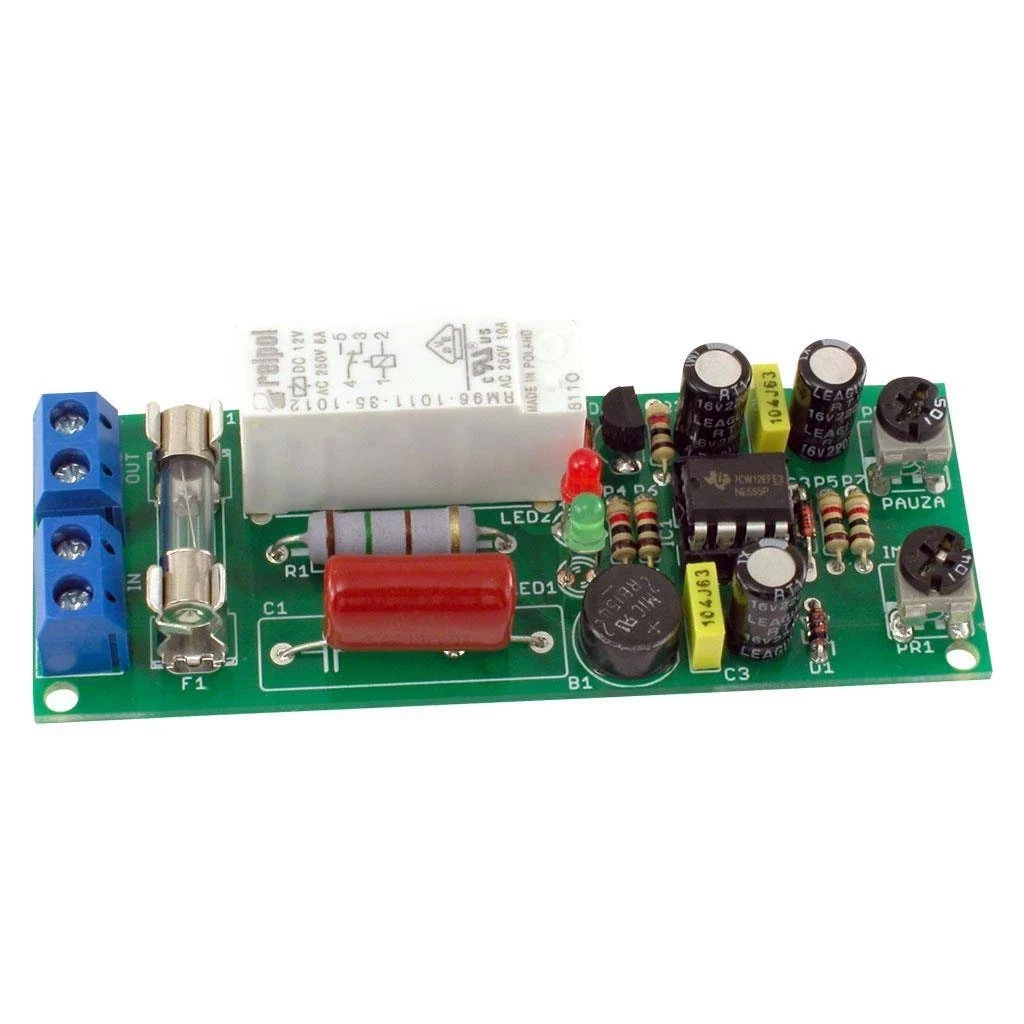

AVT5730 B pozwala zbudować prosty układ czasowy do cyklicznego sterowania obciążeniem 230 VAC. Timer NE555 pracuje jako generator astabilny, a wyjście układu steruje przekaźnikiem 12 V.
Czas włączenia obciążenia oraz czas przerwy reguluje się osobnymi potencjometrami. Dzięki temu układ może pracować jako przerywacz, prosty timer cykliczny albo sterownik powtarzalnego włączania i wyłączania urządzenia. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania cyklicznego sterownika czasowego 230 V.
Karta techniczna
AVT5730
KIT uniwersalnego układu czasowego 230 V z regulacją czasu włączenia, czasu wyłączenia i przekaźnikiem wykonawczym.
| Kod projektu | AVT5730 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | cykliczny sterownik czasowy 230 V |
| Układ czasowy | NE555 w układzie generatora astabilnego |
| Czas włączenia | 0,5–15 s, regulacja PR2 |
| Czas wyłączenia | 0,5–60 s, regulacja PR1 |
| Element wykonawczy | przekaźnik 12 V |
| Obciążalność wyjścia | 8 A / 230 VAC |
| Zasilanie układu | 230 VAC, zasilacz beztransformatorowy |
| Sygnalizacja | LED zasilania i LED zadziałania przekaźnika |

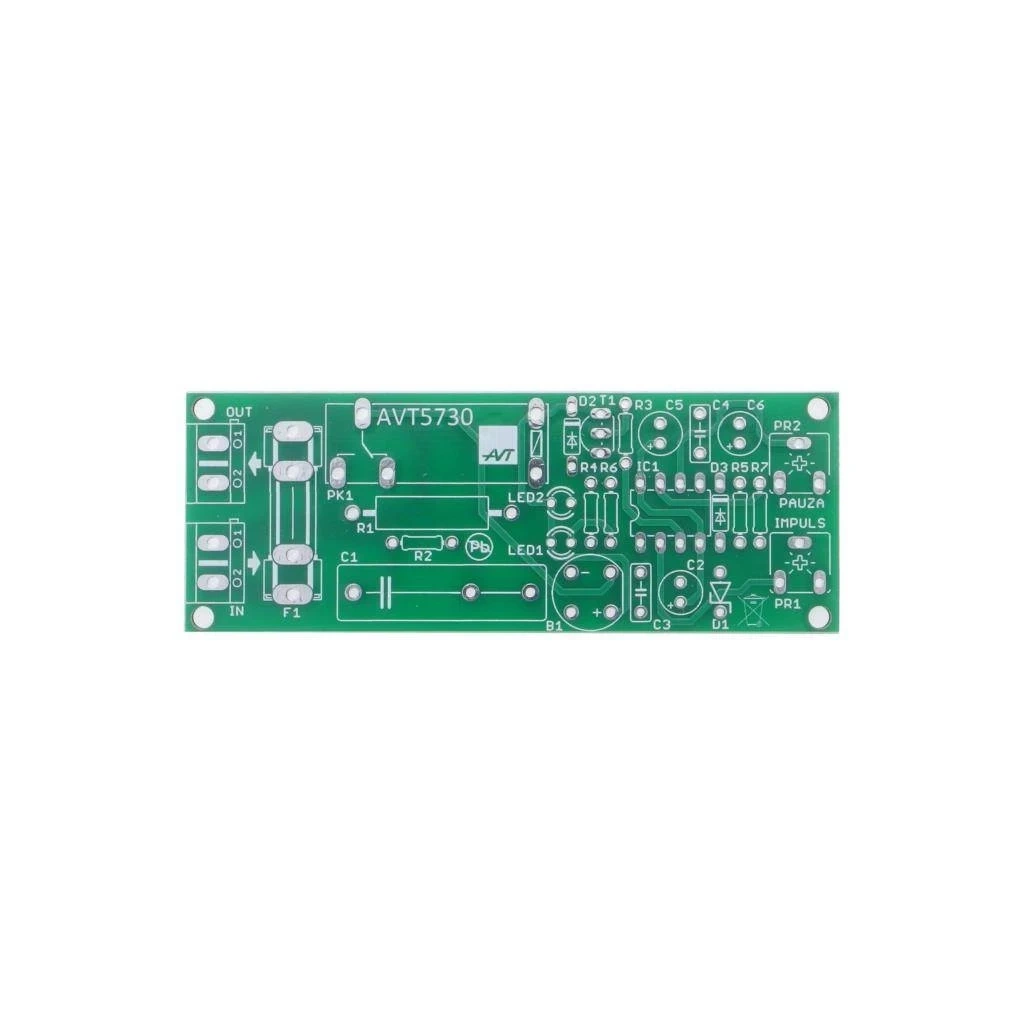

| Wymiary płytki PCB | 84×31 mm |
Wersja

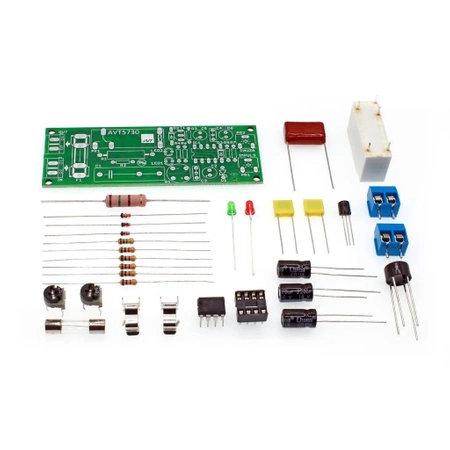

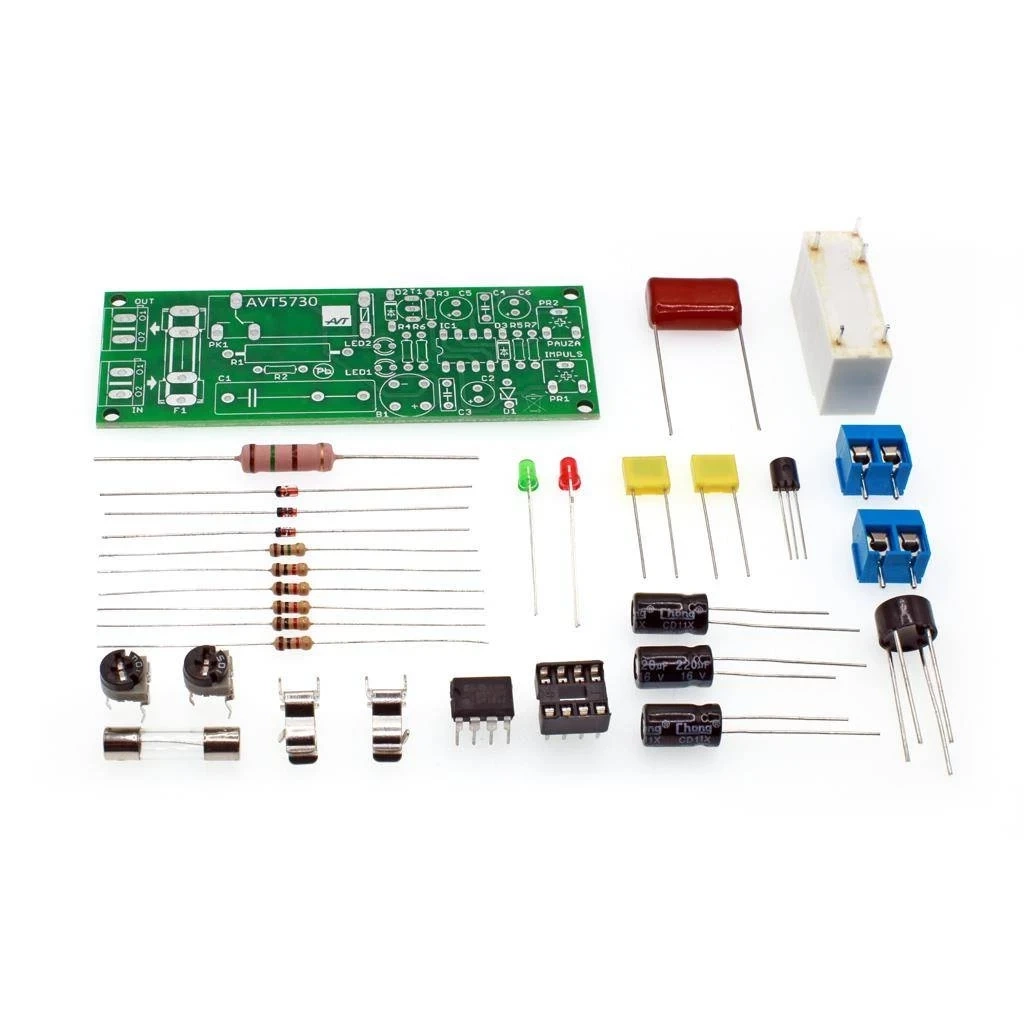

AVT5730 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania cyklicznego sterownika czasowego 230 V.
Notes
Montaż należy rozpocząć od najniższych elementów, a zakończyć kondensatorami elektrolitycznymi, potencjometrami, złączami i przekaźnikiem.
C1 pracuje w zasilaczu beztransformatorowym i ogranicza prąd pobierany z sieci energetycznej. R2 rozładowuje C1 po odłączeniu zasilania.
Mostek B1, dioda Zenera 12 V oraz kondensatory C2 i C3 tworzą pomocnicze zasilanie układu NE555 i przekaźnika.
Przy większym obciążeniu można zwiększyć obciążalność ścieżek przez pocynowanie albo przylutowanie do nich przewodu miedzianego, przy zachowaniu odstępów izolacyjnych.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia. AVT5730 B jest zestawem do samodzielnego montażu bez separacji od sieci; wymaga kwalifikacji, obudowy, izolacji, bezpiecznika i kontroli poprawności wykonania.
Najczęściej zadawane pytania
AVT5730 B to KIT DIY z płytką PCB i elementami do lutowania cyklicznego sterownika czasowego 230 V.
NE555 generuje powtarzalne impulsy, a tranzystor steruje przekaźnikiem, który cyklicznie załącza i wyłącza obciążenie.
Nie. Układ nie zawiera mikrokontrolera i działa sprzętowo.
Wyjście przekaźnikowe ma obciążalność do 8 A / 230 VAC, z zachowaniem ograniczeń styków, ścieżek PCB, złączy i bezpieczeństwa.
Nie. Układ pracuje bez separacji od sieci 230 VAC i musi być uruchamiany wyłącznie przez osobę z odpowiednimi kwalifikacjami oraz w bezpiecznej obudowie.
