KIT DIY programowanego przekaźnika czasowego z osobną nastawą czasu załączenia i wyłączenia.
AVT1820 pozwala wykonać cykliczny przekaźnik czasowy, który na przemian załącza i wyłącza wyjście według zaprogramowanych czasów. Osobno ustawia się czas załączenia oraz czas wyłączenia przekaźnika.
Układ pracuje w trybie sekundowym albo minutowym, a zakres nastaw wynosi 1…99. Podwójny wyświetlacz LED ułatwia programowanie i kontrolę stanu pracy, a zworka LED_ON pozwala wygasić wyświetlacz podczas pracy. AVT1820 B to KIT DIY z PCB i elementami do lutowania.

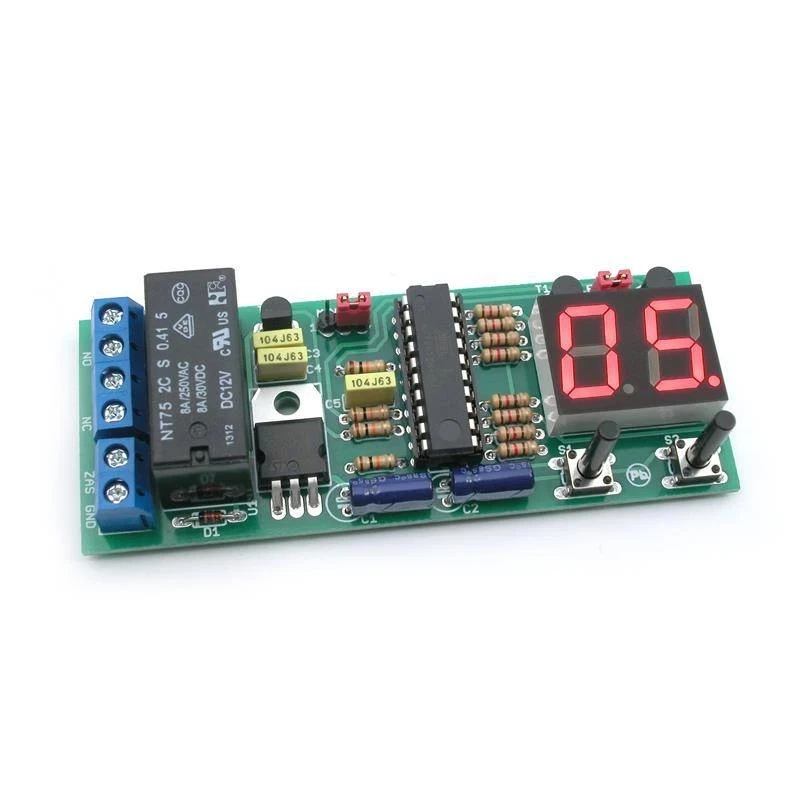

Programowany, cykliczny przekaźnik czasowy z nastawą czasu załączenia i wyłączenia, wyświetlaczem LED oraz wyjściem NC/NO.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | cykliczne załączanie i wyłączanie przekaźnika |
| Zakres nastaw | 1…99, krok co 1 |
| Tryby czasu | sekundowy lub minutowy, wybór zworką SEK/MIN |
| Wyjście | przekaźnik RM84P12, styki NC/NO |
| Zasilanie | 12 V DC, min. 200 mA |
| Mikrokontroler | ATtiny26, zaprogramowany do projektu |
| Wyświetlacz | podwójny wyświetlacz LED, wspólna anoda |
| Sterowanie nastawami | przyciski S1 i S2, aktywne poziomem logicznym „0” |
| Płytka PCB | 95×37 mm |

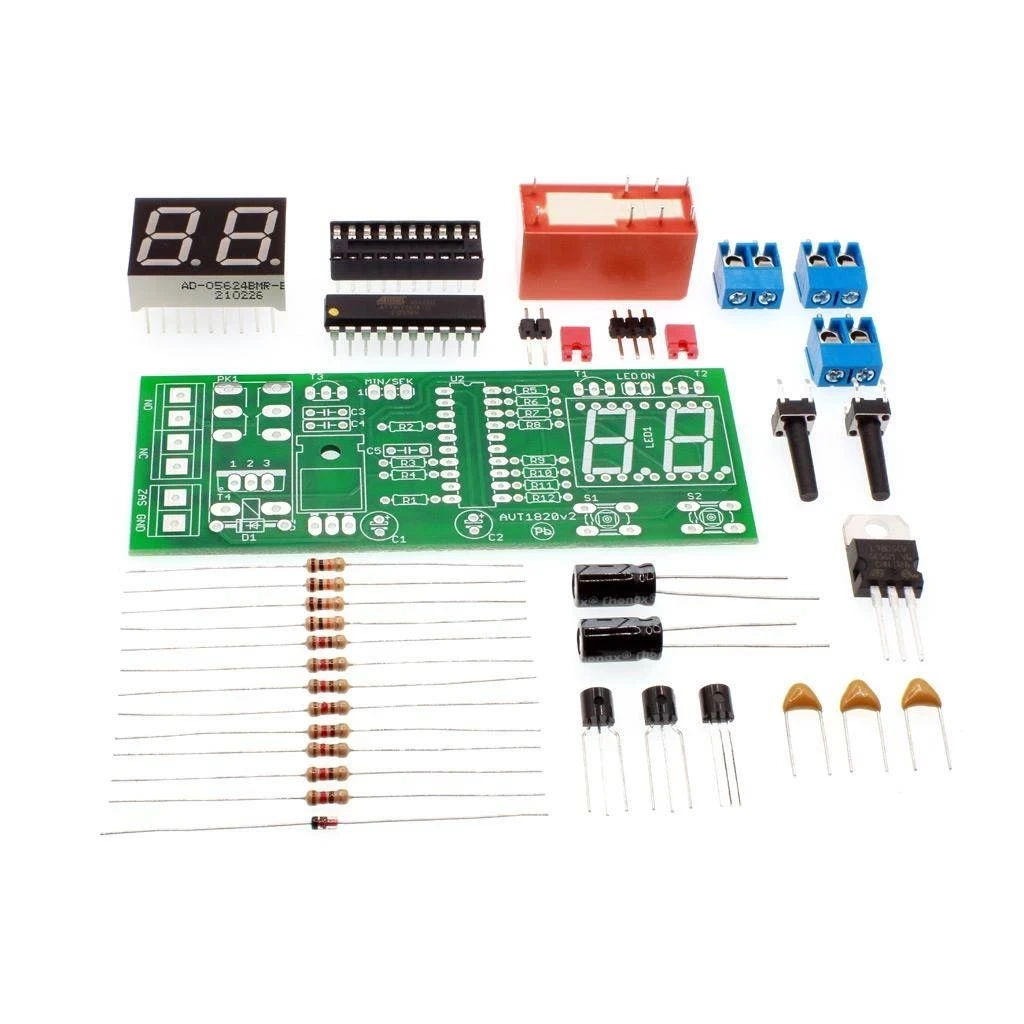

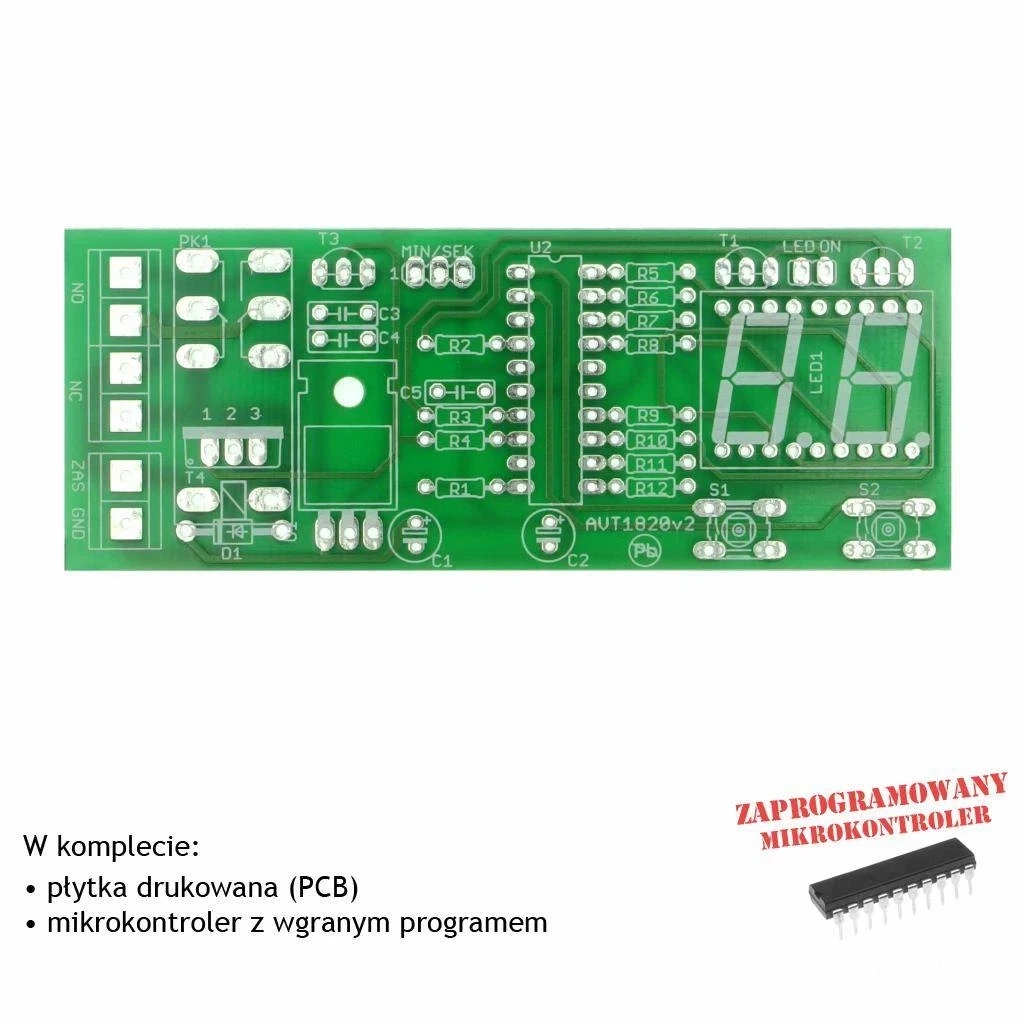

AVT1820 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATtiny26, przekaźnik RM84P12, podwójny wyświetlacz LED, stabilizator 7805, tranzystory, diodę, przyciski, złącza, zworki oraz elementy bierne do wykonania cyklicznego przekaźnika czasowego.
Czas wyłączenia przekaźnika programuje się przyciskiem S1, a czas włączenia przyciskiem S2. Wartości są zapisywane w pamięci nieulotnej mikrokontrolera.
Jednostkę czasu wybiera zworka SEK/MIN. Układ może pracować w trybie sekundowym albo minutowym z zakresem nastaw 1…99.
Zworka LED_ON pozwala wyłączyć wyświetlacze podczas pracy, gdy ich wskazania nie są potrzebne.
Odmierzanie czasu może mieć pewną niedokładność, szczególnie w trybie minutowym, dlatego układ nie jest przeznaczony do zastosowań wymagających precyzyjnego zegara.
Uwaga: układ steruje obciążeniem przez styki przekaźnika NC/NO. Przed podłączeniem odbiornika trzeba dobrać zasilanie, przewody, bezpiecznik i obudowę do napięcia oraz prądu przełączanego obciążenia.
AVT1820 B to KIT DIY z płytką PCB i elementami do zlutowania cyklicznego przekaźnika czasowego. Zawiera m.in. zaprogramowany ATtiny26, przekaźnik, wyświetlacz LED, stabilizator, przyciski, zworki, złącza i elementy bierne.
Zakres nastaw wynosi 1…99. Zworką SEK/MIN wybiera się, czy wartości oznaczają sekundy, czy minuty.
Tak. Czas wyłączenia przekaźnika ustawia się przyciskiem S1, a czas załączenia przyciskiem S2.
Nie. Zworka LED_ON pozwala wyłączyć wyświetlacze na czas pracy układu.
Układ wymaga zasilania 12 V DC z zasilacza o wydajności prądowej co najmniej 200 mA.
