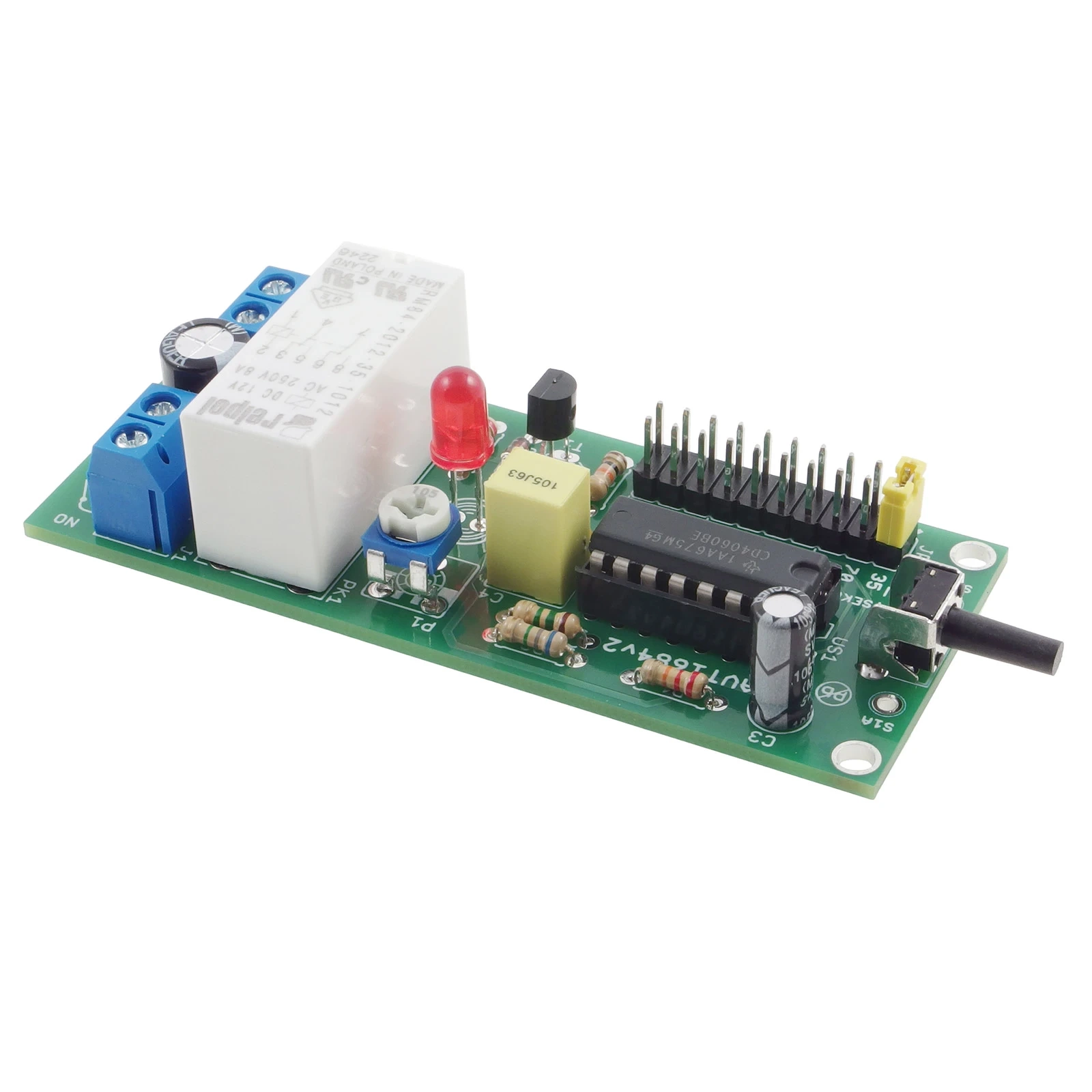

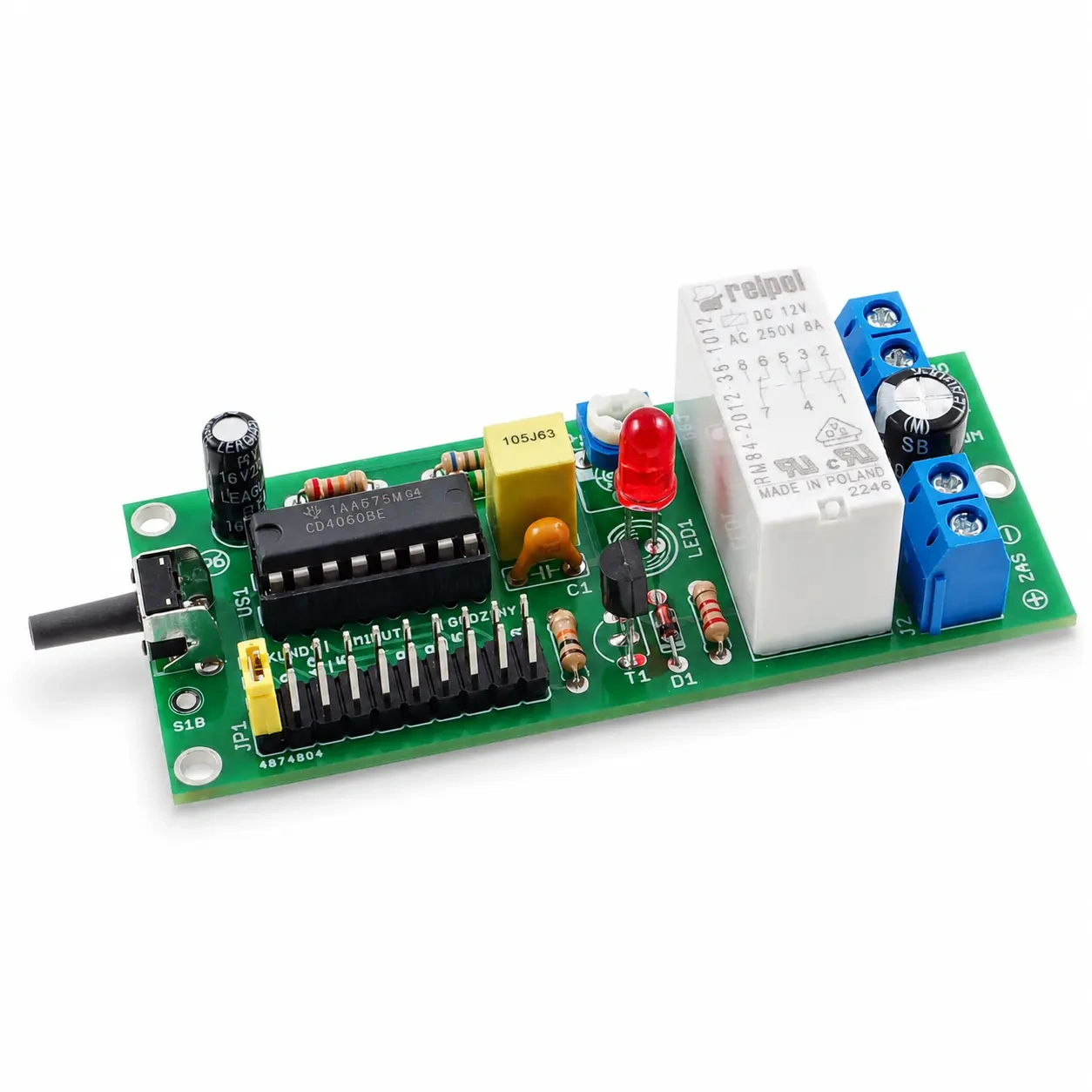

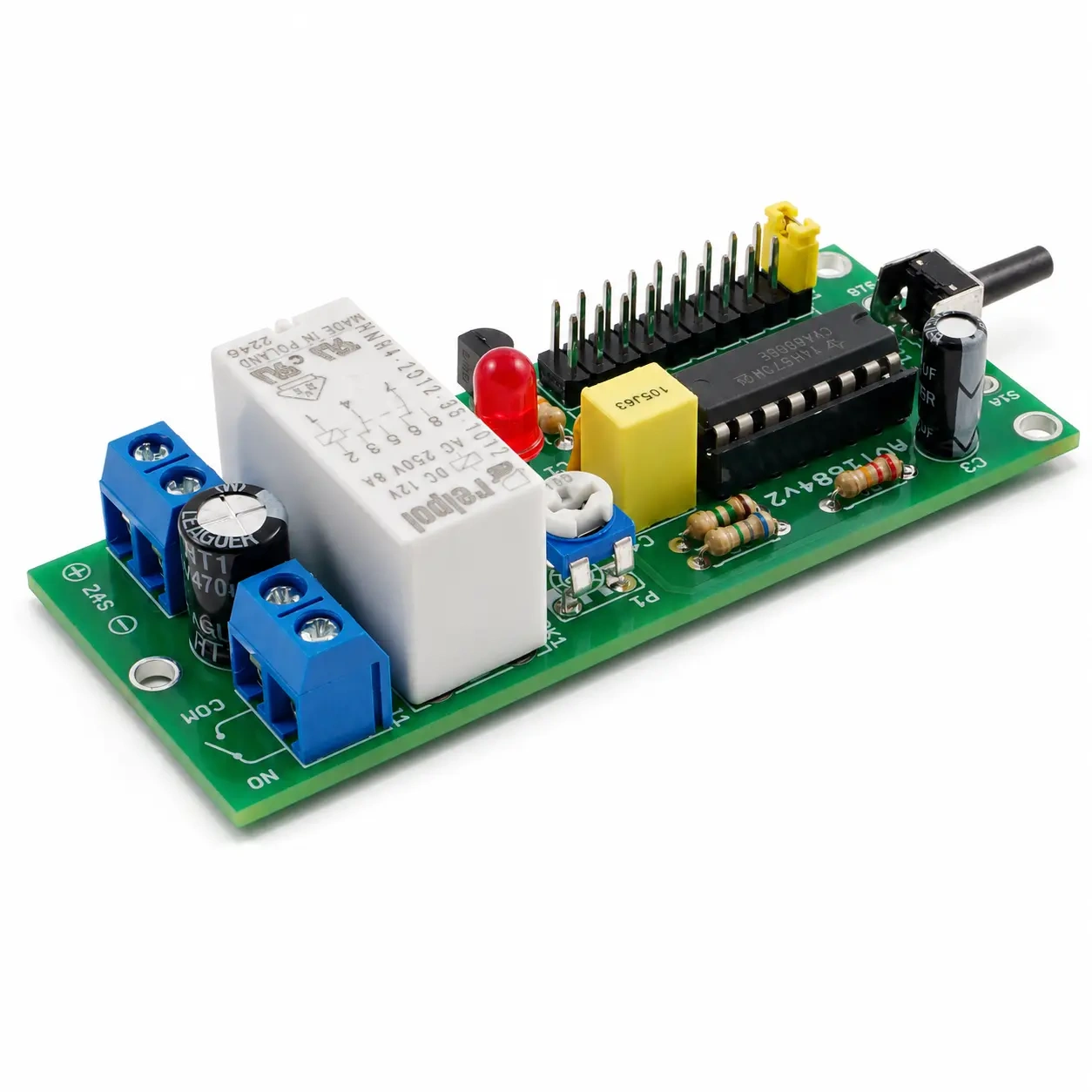

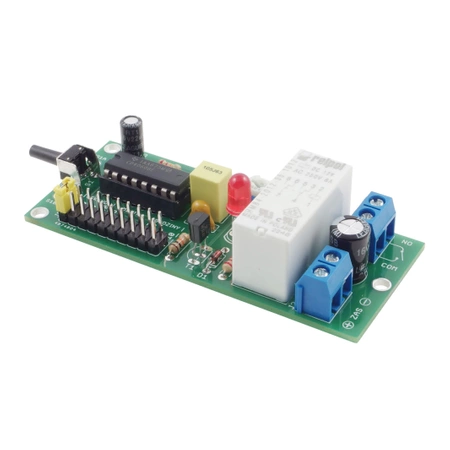

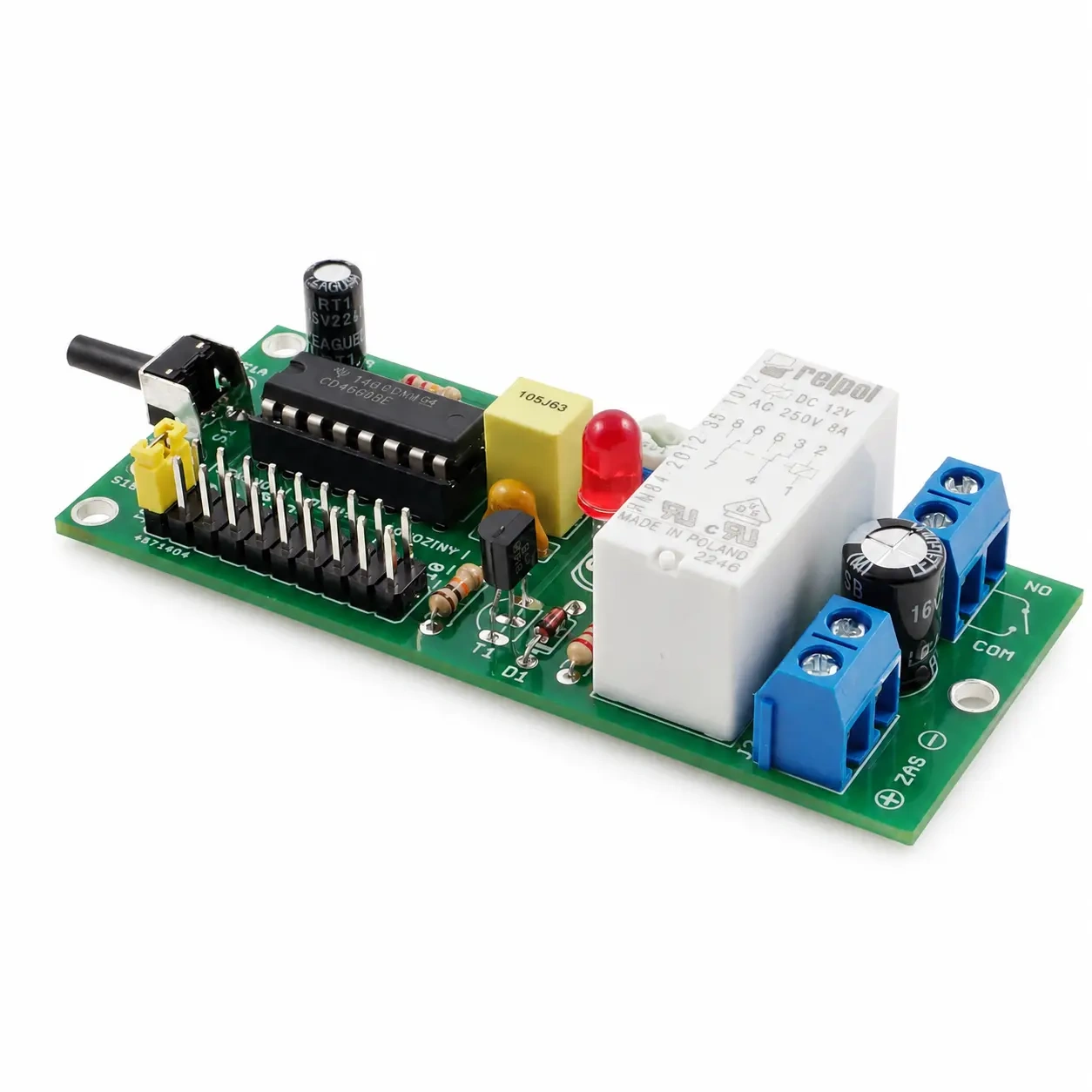

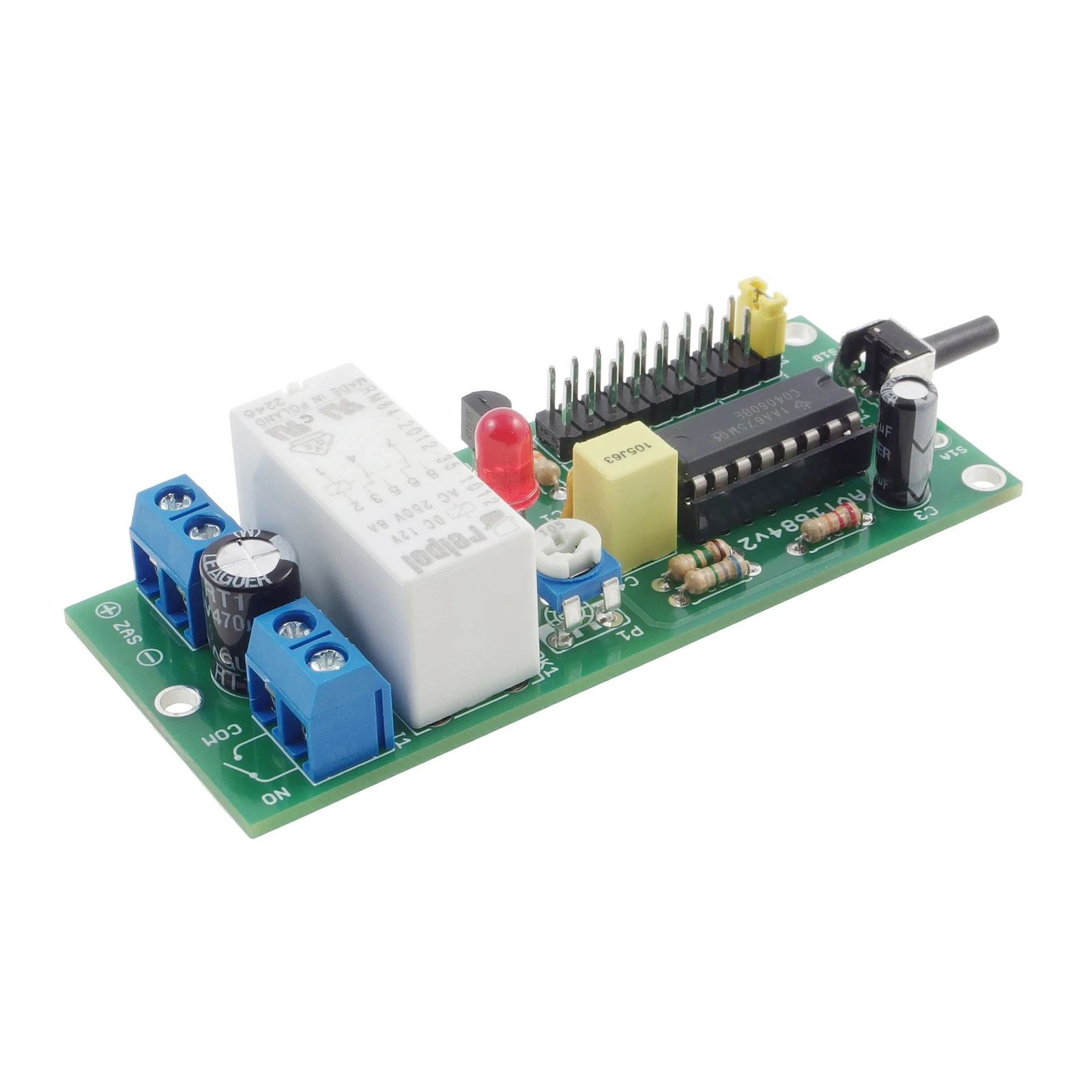

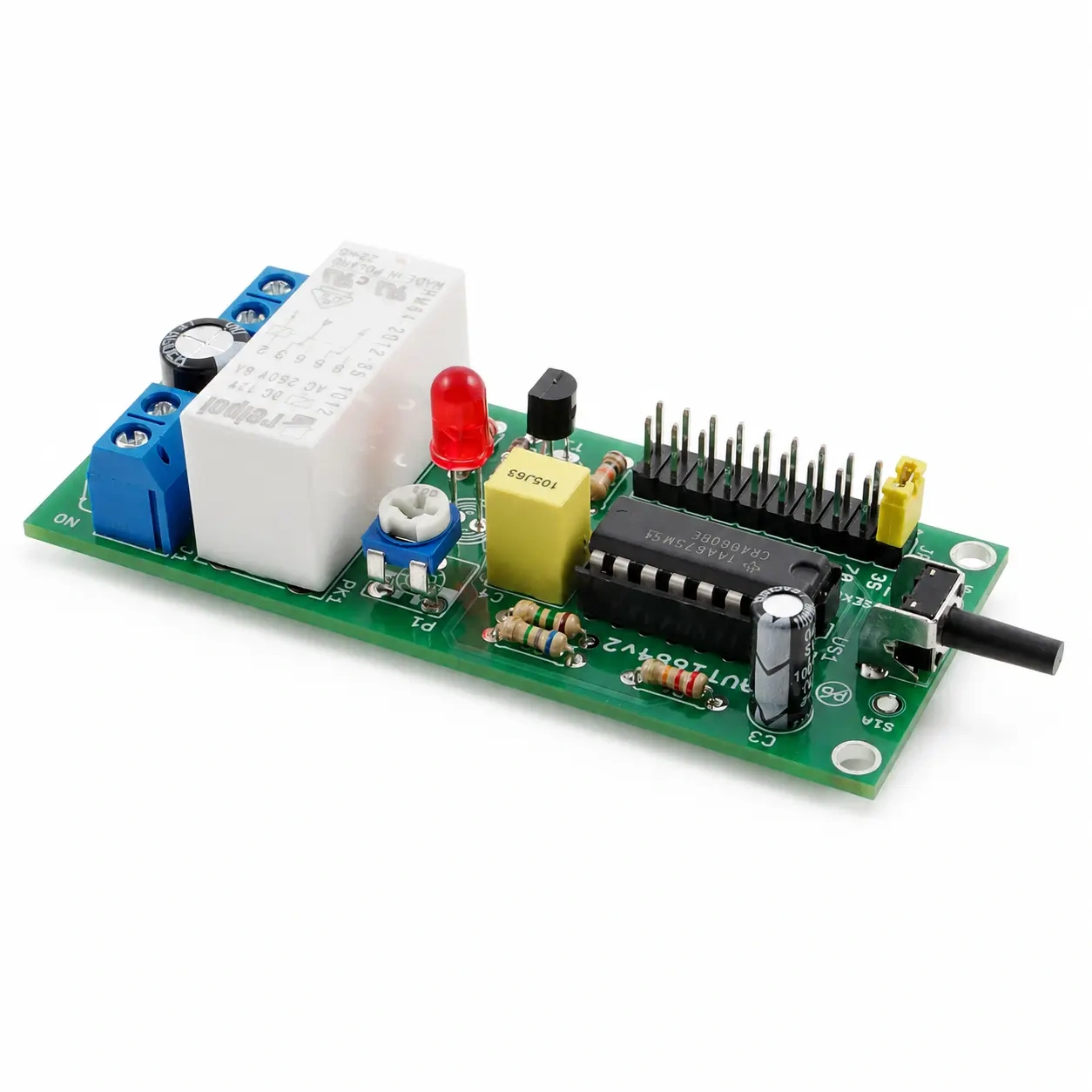

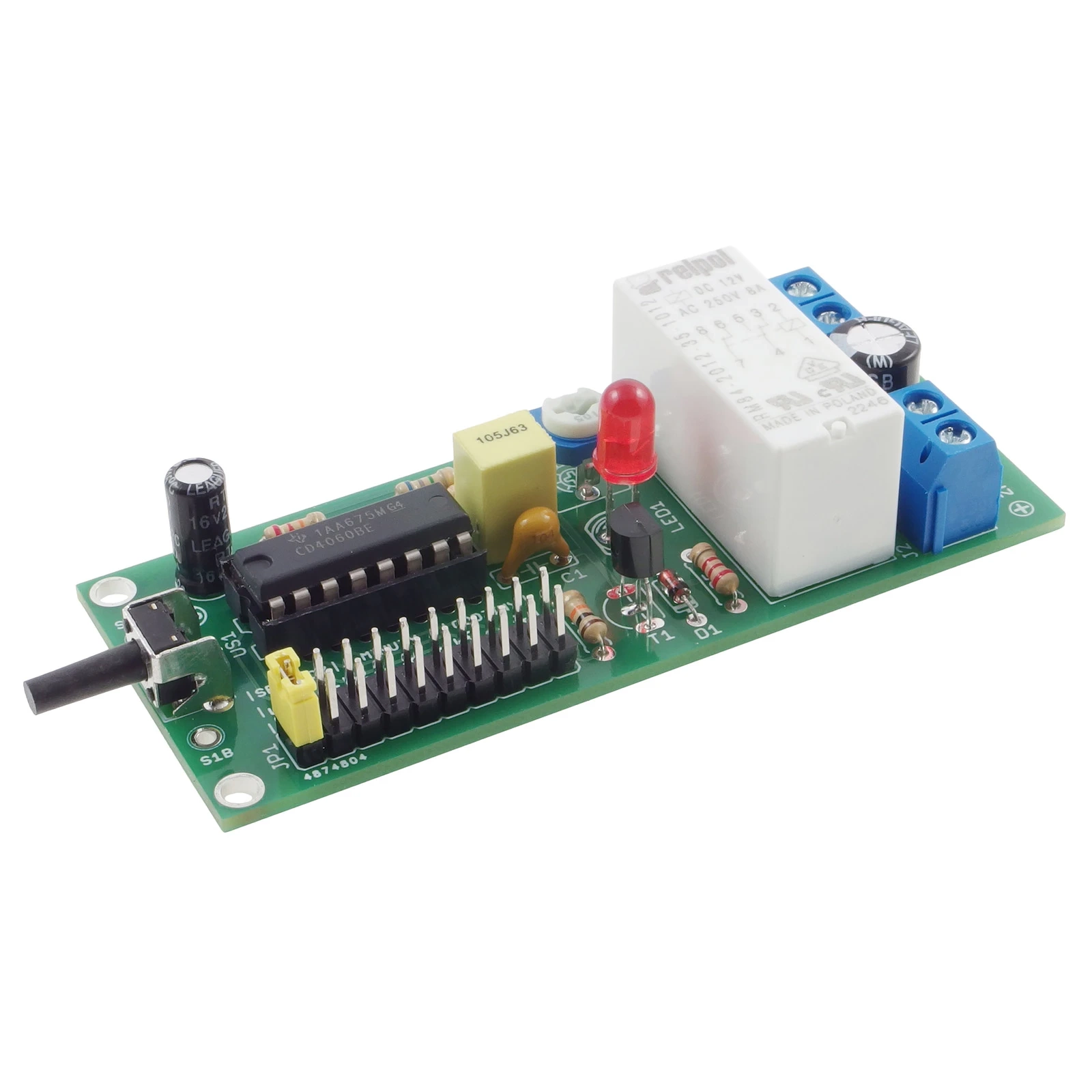

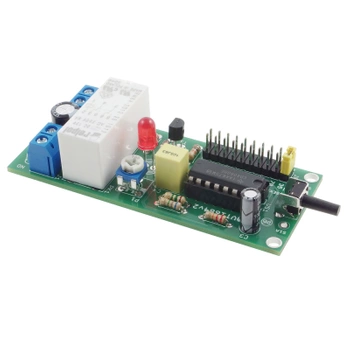

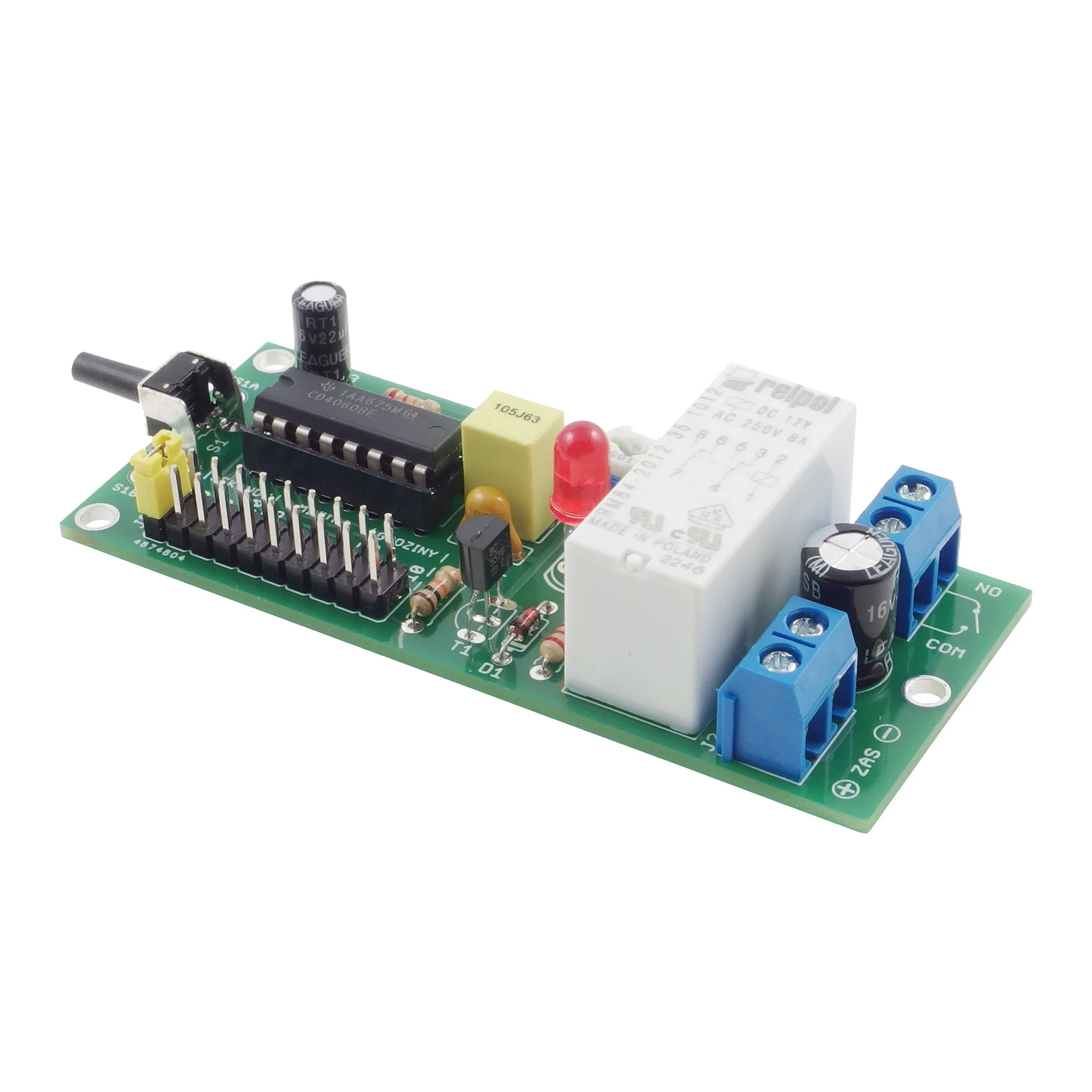

Automatyczny wyłącznik czasowy 12V z przekaźnikiem - KIT AVT 1684
- Wyłącznik czasowy pozwoli zbudować prosty timer przekaźnikowy do automatycznego odłączania zasilania. AVT1684 B to KIT DIY z PCB i elementami do lutowania.
Timer przekaźnikowy do automatycznego odłączania zasilania - KIT DIY AVT1684
KIT do zbudowania wyłącznika czasowego 12 V z przekaźnikiem i zakresem pracy od 30 sekund do 10 godzin.
Wyłącznik czasowy do samodzielnego montażu
AVT1684 pozwala zbudować praktyczny timer przekaźnikowy, który po naciśnięciu przycisku załącza odbiornik, odmierza nastawiony czas i automatycznie odłącza zasilanie. To prosty sposób na ograniczenie czasu pracy urządzenia bez stosowania mikrokontrolera.
Układ bazuje na CD4060 z generatorem RC i dzielnikami częstotliwości. Czas działania wybiera się zworką, a korektę wykonuje potencjometrem P1. Wersja B to zestaw KIT z płytką PCB, układem CD4060, przekaźnikiem dwuobwodowym 12 V, elementami biernymi, przyciskiem, złączami ARK2, goldpinami JP1 i podstawką DIL16 do samodzielnego montażu.
Karta techniczna
AVT1684
Automatyczny wyłącznik czasowy z układem CD4060, przekaźnikiem wykonawczym i skokowo wybieranym czasem odłączenia zasilania.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | automatyczne odłączenie zasilania po nastawionym czasie |
| Układ czasowy | CD4060 z generatorem RC i dzielnikami częstotliwości |
| Zakres czasu | około 30 sekund…10 godzin |
| Wybór czasu | zworka JP1 lub przełącznik zewnętrzny |
| Regulacja czasu | potencjometr P1 |
| Wyzwalanie | przycisk S1 |
| Element wykonawczy | przekaźnik dwuobwodowy 12 V |
| Obciążalność styków | 8 A / 230 V |
| Zasilanie układu | 12 VDC, min. 50 mA |
| Płytka PCB | 80×33 mm |
Wersja
AVT1684 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, układ CD4060, przekaźnik dwuobwodowy 12 V, tranzystor BC557, diodę 1N4148, diodę LED, potencjometr P1, elementy bierne, przycisk S1, złącza ARK2, goldpin JP1 z jumperem i podstawkę DIL16.
Notes
Złącze J2 służy do zasilania układu 12 VDC. Złącze J1 pracuje jak zwykły wyłącznik i włącza się je szeregowo z odłączanym urządzeniem.

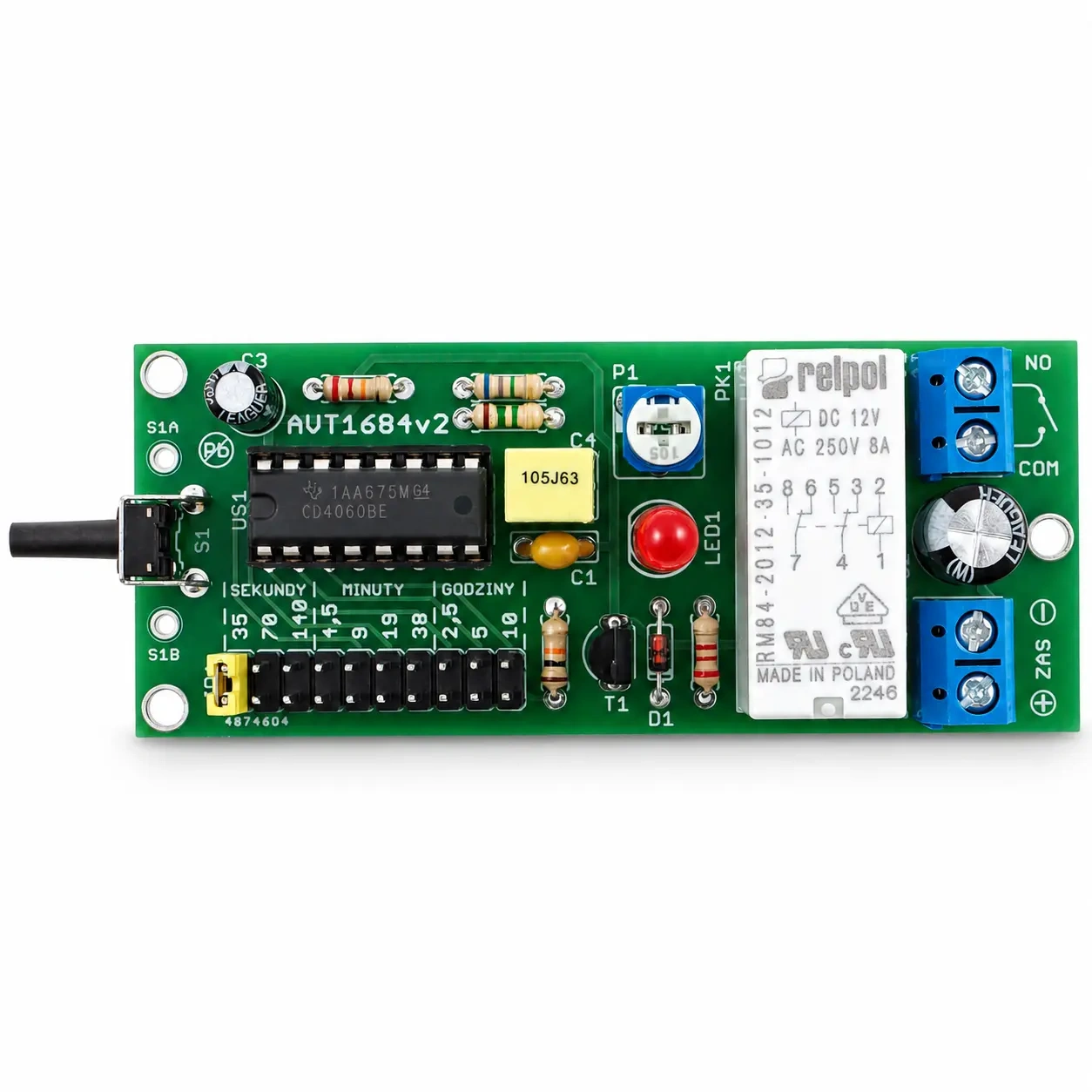

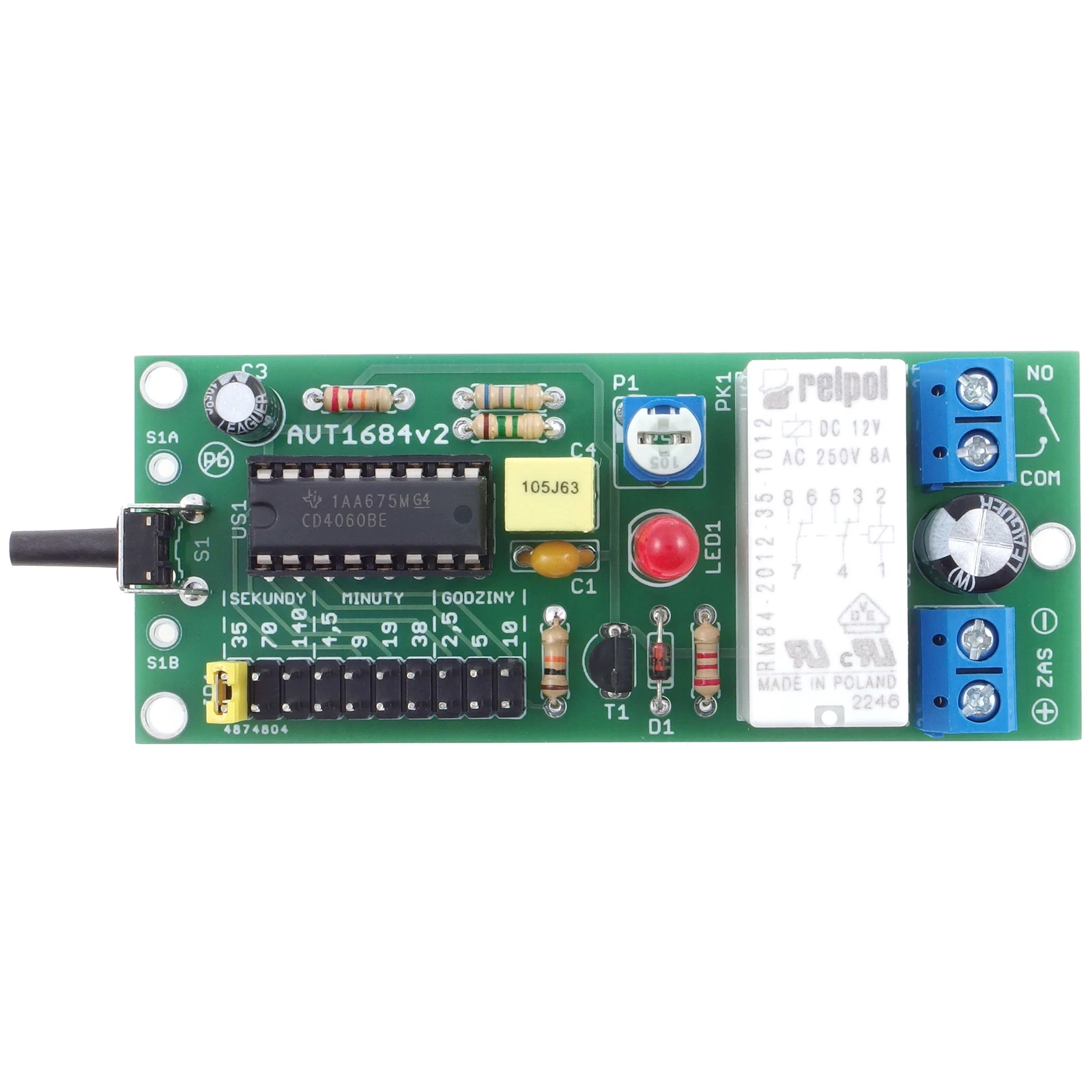

Czas działania wybiera się na złączu JP1. Zworkę można zastąpić przełącznikiem obrotowym, jeśli w gotowym urządzeniu potrzebny jest wygodny wybór zakresu z panelu.
Potencjometr P1 służy do korekty częstotliwości generatora. Po ustawieniu jednego czasu pozostałe zakresy wynikają z podziału częstotliwości w układzie CD4060.
Generator nie jest stabilizowany kwarcowo, a czas zależy między innymi od temperatury i jakości kondensatora C4. Układ nie jest przeznaczony do precyzyjnego odmierzania czasu.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1684 B to zestaw KIT z płytką PCB i elementami do zlutowania automatycznego wyłącznika czasowego, w tym układem CD4060, przekaźnikiem, przyciskiem, potencjometrem i złączami.
Do automatycznego odłączania zasilania odbiornika po nastawionym czasie, na przykład w stanowisku testowym, pomocniczym sterowniku, zasilaczu warsztatowym, wentylatorze lub prostym układzie automatyki.
Zakres działania przekaźnika wynosi około 30 sekund…10 godzin. Czas wybiera się skokowo zworką na JP1, a korektę wykonuje potencjometrem P1.
Nie. Układ działa analogowo-cyfrowo na CD4060, generatorze RC, dzielnikach częstotliwości, tranzystorze i przekaźniku.
Nie. To timer użytkowy, nie precyzyjny zegar. Czas zależy od elementów RC, temperatury i regulacji potencjometrem P1.
