Przekaźnik czasowy START/STOP 230 V - KIT AVT 1879
- Przekaźnik czasowy 230 V z wejściami START/STOP, regulacją czasu PR1 i sygnalizacją LED. AVT1879 B to KIT DIY z PCB i elementami do lutowania.
Timer przekaźnikowy START/STOP 230 V - KIT DIY AVT1879
KIT DIY przekaźnika czasowego do załączania odbiornika na ustawiony czas z możliwością wcześniejszego zatrzymania.
Przekaźnik czasowy do automatyki domowej i procesów
AVT1879 pozwala wykonać jednofunkcyjny przekaźnik czasowy do sterowania oświetleniem, wentylacją, ogrzewaniem albo sygnalizacją. Przycisk START uruchamia odliczanie i przekaźnik, a STOP pozwala zakończyć pracę przed upływem ustawionego czasu.

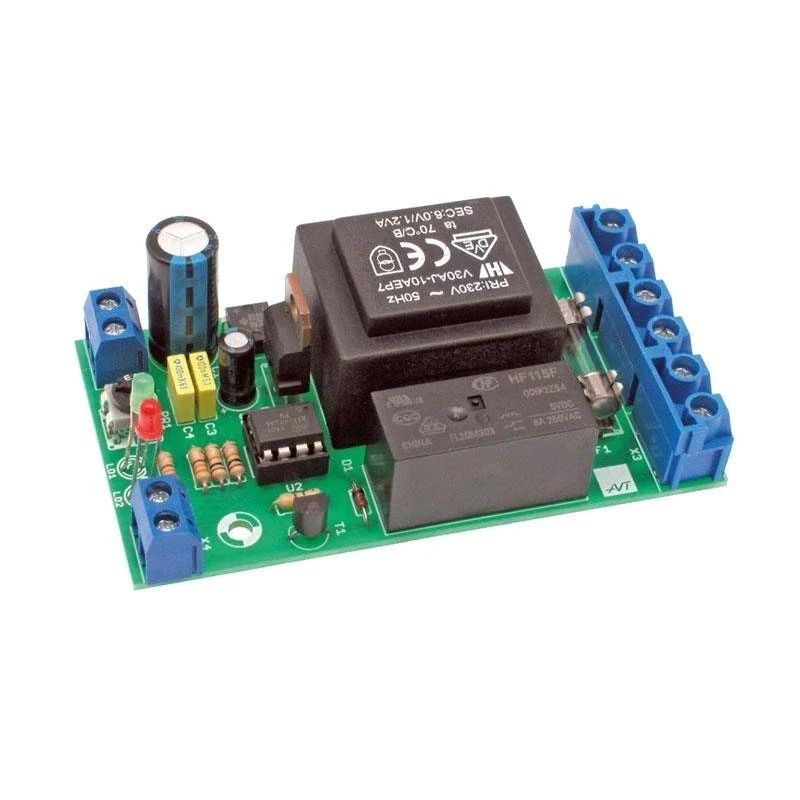

Układ jest zasilany z sieci 230 VAC przez transformator małej mocy, a styki przekaźnika są wyprowadzone na złącza śrubowe. Czas ustawia się potencjometrem PR1 albo programuje przez odliczenie. AVT1879 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1879
Przekaźnik czasowy START/STOP z regulacją czasu, wejściem wcześniejszego zatrzymania i wyjściem przekaźnikowym.
| Kod projektu | AVT1879 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | czasowe załączanie odbiornika z funkcją STOP |
| Zasilanie modułu | 230 VAC, transformator 6 V / 1,2 VA |
| Wyjście | przekaźnik HF115F, styki na złączach X2 i X3 |
| Wejście START | przycisk zwierny na złączu X4 |
| Wejście STOP | przycisk zwierny na złączu X5 |
| Regulacja czasu | potencjometr PR1 lub zapamiętanie czasu przyciskiem STOP |
| Mikrokontroler | ATtiny13, zaprogramowany do projektu |
| Sygnalizacja | LD1 zielona, LD2 czerwona |
| Płytka PCB | 85×45 mm |
Wersja

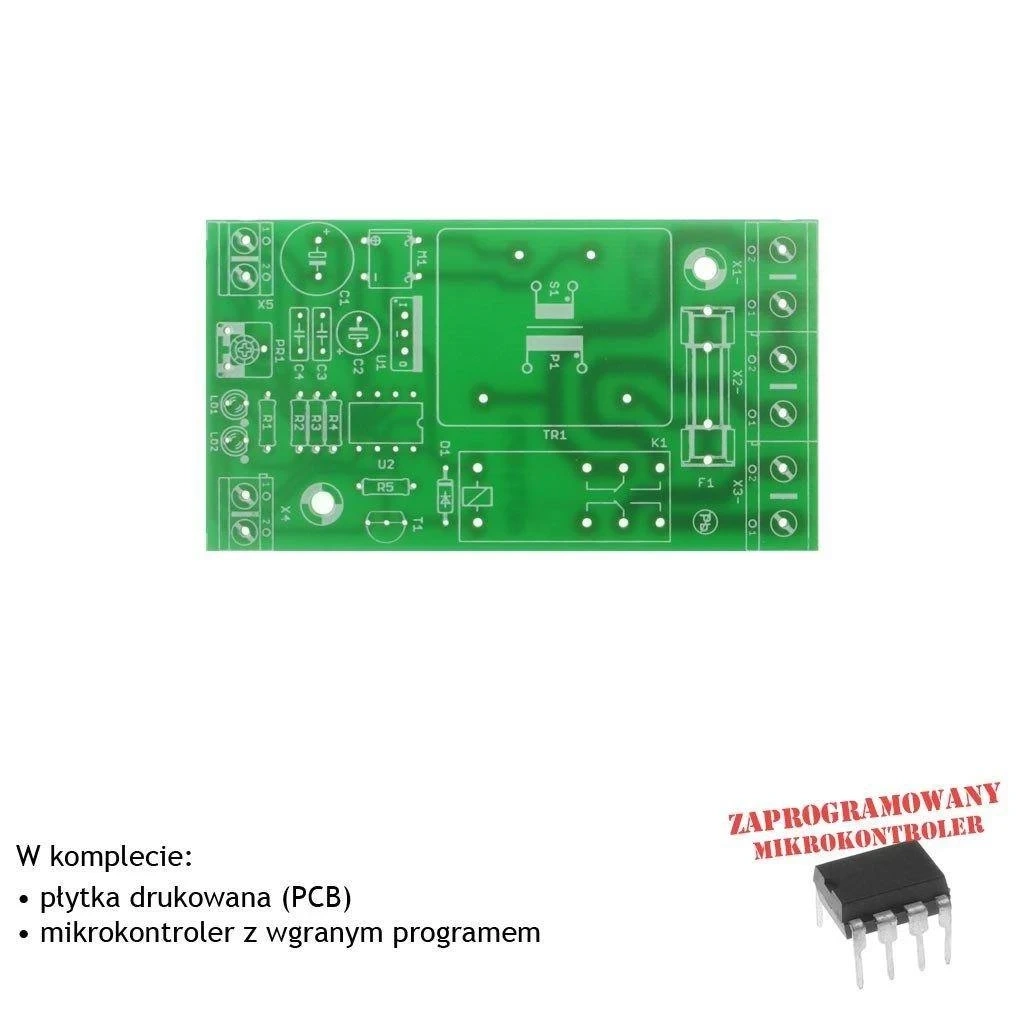

AVT1879 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATtiny13, przekaźnik HF115F, transformator 6 V / 1,2 VA, stabilizator 7805, mostek DF08, tranzystor BC547, diody LED, bezpiecznik, złącza, potencjometr PR1 i elementy bierne.
Notes
START podłącza się do X4, STOP do X5, zasilanie sieciowe do X1, a odbiornik do wyjścia przekaźnikowego na X2/X3.
Czas pracy przekaźnika można ustawić PR1 albo zaprogramować przez przytrzymanie STOP podczas włączania zasilania.
Zielona LED sygnalizuje zasilanie, a czerwona LED informuje o pracy sterownika, programowaniu i załączeniu przekaźnika.
Płytka pasuje do obudowy Z-107 przeznaczonej do montażu na szynie TH35.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1879 B to KIT DIY z PCB, zaprogramowanym ATtiny13, przekaźnikiem, transformatorem, stabilizatorem, złączami, LED-ami i elementami do lutowania.
Naciśnięcie START uruchamia odliczanie ustawionego czasu i załącza przekaźnik.
STOP przerywa odliczanie i wyłącza przekaźnik przed upływem ustawionego czasu.
Czas można ustawić potencjometrem PR1 albo zaprogramować przez przytrzymanie STOP podczas załączania zasilania.
Tak. Moduł pracuje z napięciem 230 VAC i wymaga bezpiecznej obudowy, izolacji przewodów, zabezpieczeń oraz montażu przez osobę z kwalifikacjami.
