Bezprzewodowy włącznik oświetlenia - KIT AVT 5764

Do pobrania:

Dokumentacja

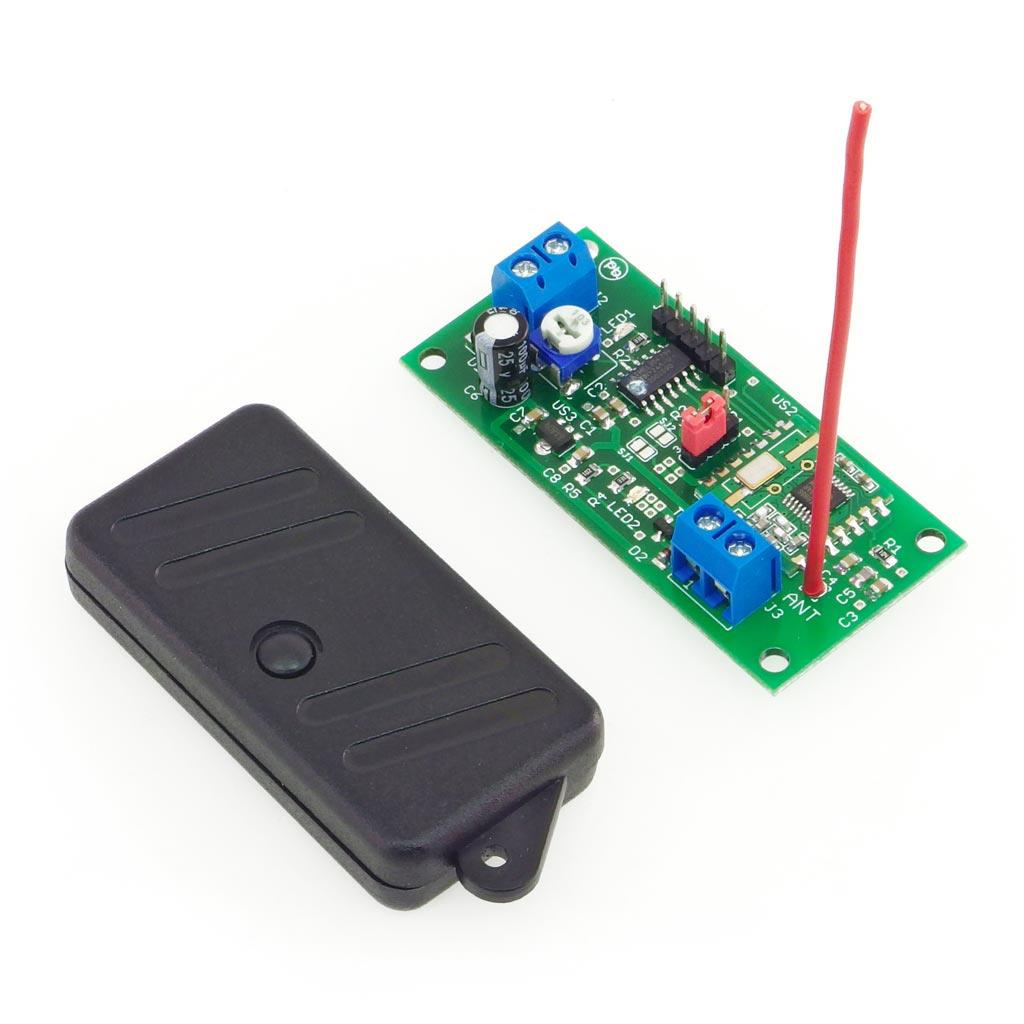

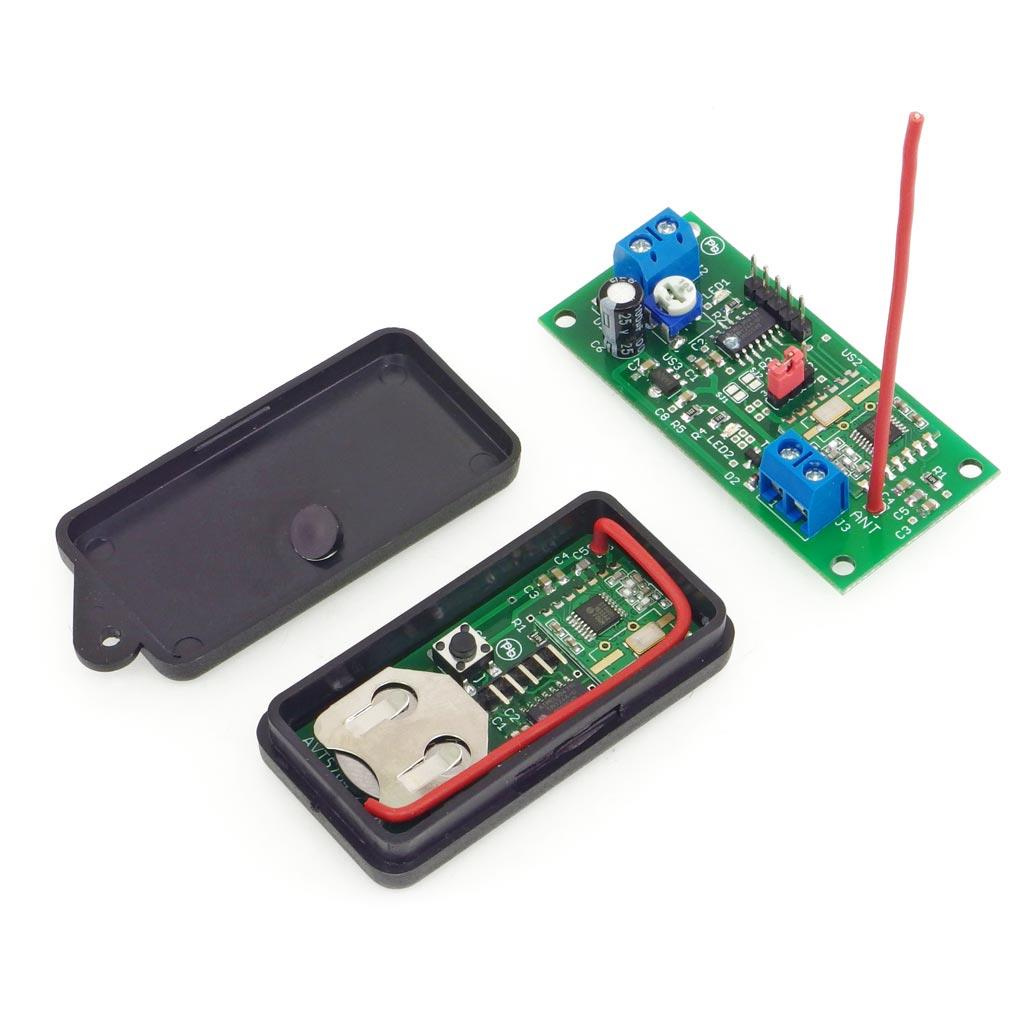

Układ umożliwia zdalne załączanie oświetlenia drogą radiową. Składa się z dwóch modułów: nadajnika i odbiornika. Jedyną funkcją nadajnika jest ciągłe wysyłanie specjalnie przygotowanych pakietów danych drogą radiową. Transmisja rozpoczyna się po wciśnięciu przycisku, który doprowadza zasilanie do znajdujących się na płytce obwodów. Wyjście odbiornika jest typu otwarty kolektor, Co oznacza, że może sterować m.i n. krótkim paskiem diod LED i przekaźnikiem.

Odbiornik jest wyczulony na wychwytywanie tego sygnału – po odebraniu nawet jednego, podejmuje działanie. Przy użyciu zworki można wybrać jeden z dwóch trybów pracy:

• monostabilny – wyjście jest załączane na określony czas, po czym samoczynnie się rozłącza,
• bistabilny – stan wyjścia jest zmieniany na przeciwny po wciśnięciu przycisku.

Podstawowe parametry:

• załączanie wyjścia pod wpływem wciśnięcia przycisku na pilocie
• wyjście w odbiorniku typu „open collector”
• 2 tryby pracy: monostabilna lub bistabilna
• zakres regulacji pracy monostabilnej: od 5 s do 9 min
• praca w paśmie 868 MHz
• zasilanie nadajnika: bateria CR2032, pobór prądu ok. 23 mA (w czasie pracy)
• zasilanie odbiornika: napięcie 8…24 VDC, pobór prądu do 24 mA

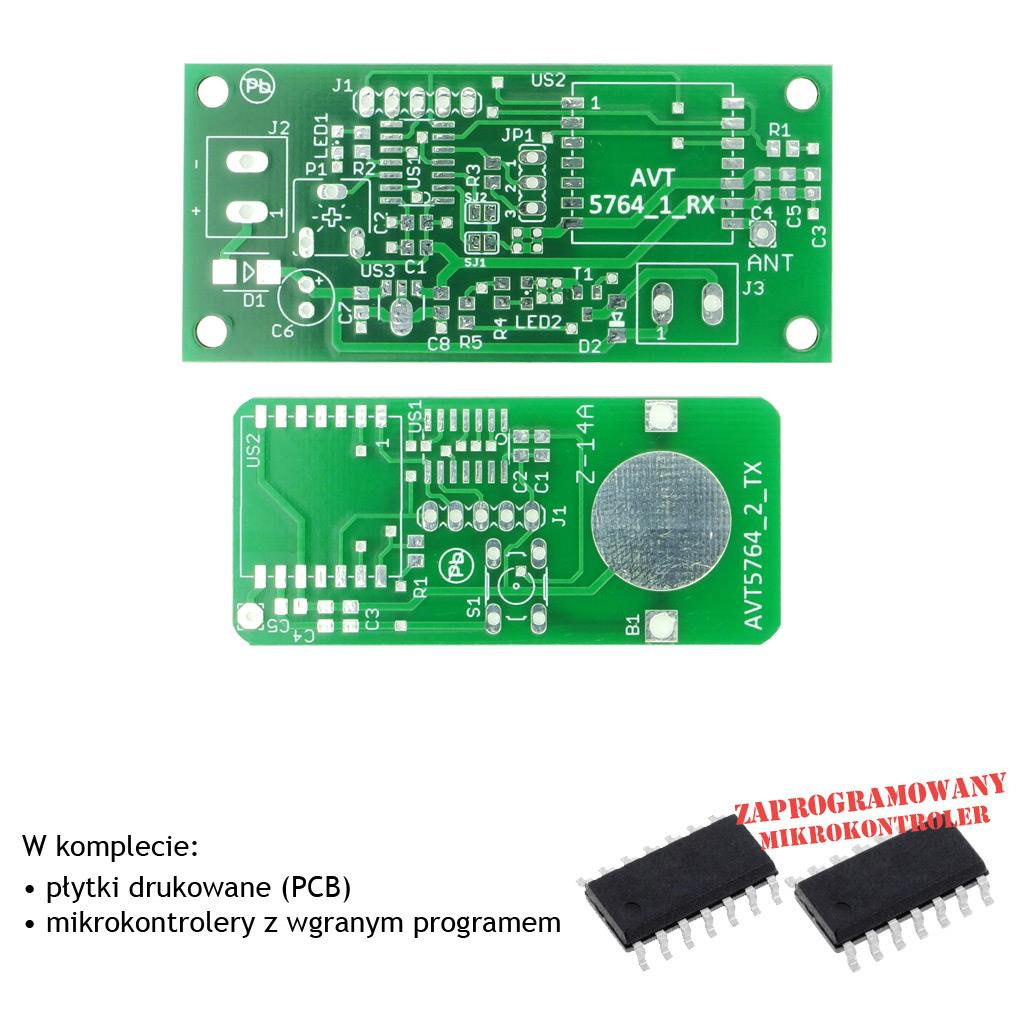

• 2 płytki drukowane (odbiornik Rx i nadajnik Tx) i 2 zaprogramowane mikrokontrolery
• wymiary płytek: 65x30mm, 55x25mm

Projekt AVT 5764 EP 05/20
