Wzmacniacz mocy mono 150 W z TDA7294 - KIT AVT 1680

zoom

Wzmacniacz mocy mono 150 W z TDA7294 - KIT AVT 1680

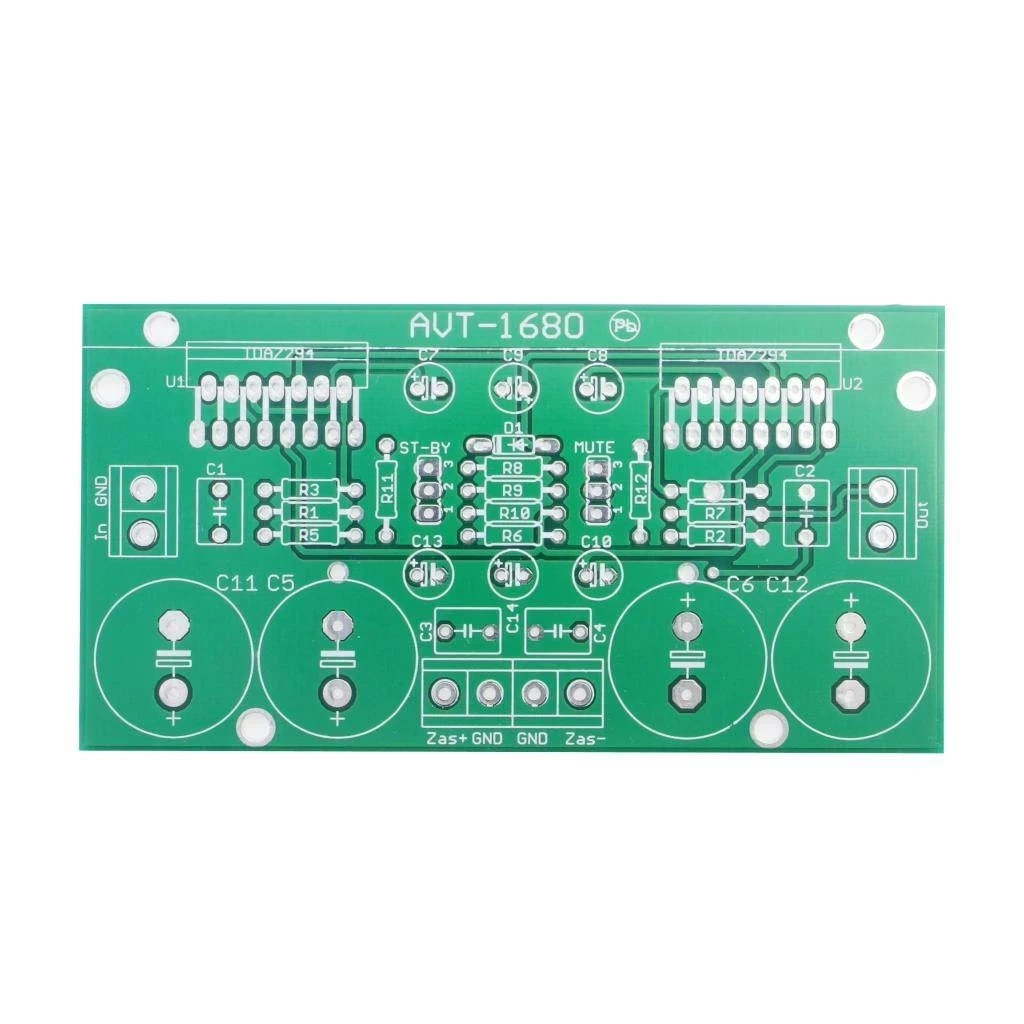

Wzmacniacz mocy mono AVT1680 w konfiguracji mostkowej z dwoma układami TDA7294, mocą 150 W przy 8 Ω, zasilaniem symetrycznym ±10…±40 V oraz wejściami MUTE i ST-BY. Wersja B to KIT z płytką PCB i elementami do lutowania.

Wersja

Rozmiar

Produkt niedostępny

142,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Szybka dostawa od 9,50 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT1680 B

Marka:

5903890003326

Wzmacniacz mocy mono 150 W z TDA7294 – zestaw KIT AVT1680

Zestaw elementów do budowy mostkowego wzmacniacza mocy mono z dwoma układami TDA7294, mocą 150 W przy 8 Ω i zasilaniem symetrycznym ±10…±40 V.

Mostkowa końcówka mocy mono do mocnego kanału audio

AVT1680 pozwala zbudować wzmacniacz mocy mono w konfiguracji mostkowej, oparty na dwóch popularnych układach TDA7294. To propozycja do subwoofera, aktywnej kolumny, kanału centralnego, wzmacniacza warsztatowego albo własnego urządzenia audio wymagającego pojedynczego kanału o dużej mocy.

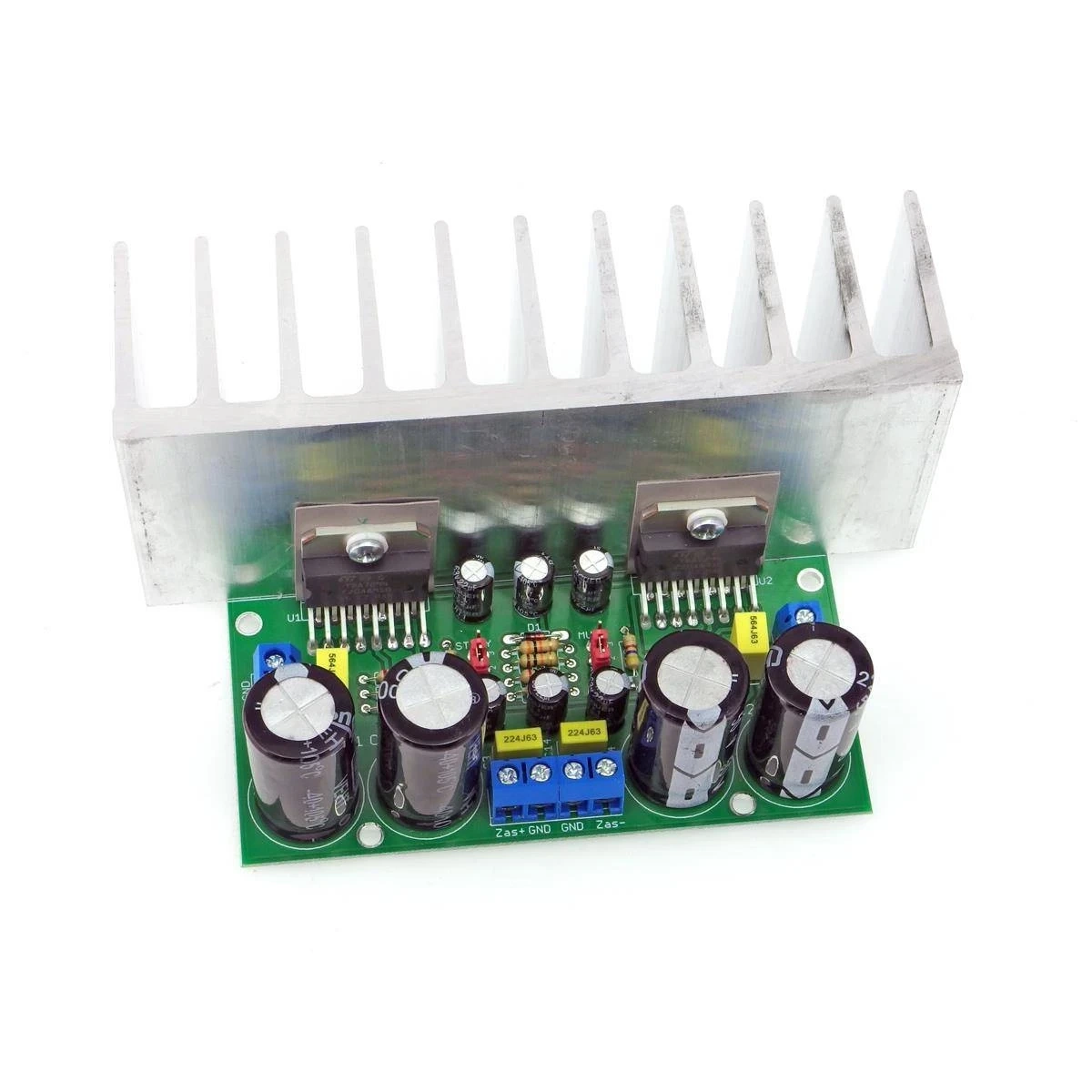

Wersja KIT zawiera płytkę PCB oraz elementy do zlutowania mostkowej końcówki mocy. Układ pracuje z głośnikiem 8 Ω i może oddać 150 W mocy ciągłej przy odpowiednim zasilaniu oraz chłodzeniu. Wejścia ST-BY i MUTE umożliwiają kontrolowane włączanie oraz wyciszanie wzmacniacza.

Moc 150 W Mostkowy wzmacniacz mono do głośnika 8 Ω

2× TDA7294 Dwa układy scalone pracujące jako jedna końcówka mocy

KIT z płytką PCB Wersja B zawiera płytkę PCB oraz elementy do lutowania

Skala trudności 3/6

Szacowany czas montażu 1 h 30 min

Karta techniczna
AVT1680

AVT1680 to mostkowy wzmacniacz mocy mono z dwoma układami TDA7294, wejściami ST-BY i MUTE oraz zabezpieczeniami układów scalonych.

Kod projektu	AVT1680
Wersja	B – zestaw elementów do samodzielnego montażu
Typ układu	mostkowy wzmacniacz mocy mono
Układy scalone	2× TDA7294
Liczba kanałów	mono
Moc wyjściowa	150 W przy 8 Ω
Impedancja głośnika	8 Ω
Zasilanie	symetryczne ±10…±40 V
Zasilanie dla pełnej mocy	około ±40 V bez obciążenia, nie mniej niż około ±35 V pod pełnym obciążeniem
Przykładowy transformator	toroidalny 200 W, 2×24 VAC
Przykładowa filtracja zasilacza	4×4700 µF / 100 V
Wejścia sterujące	ST-BY i MUTE
Zabezpieczenia	termiczne i przeciwzwarciowe w układach TDA7294
Chłodzenie	oba układy TDA7294 wymagają radiatora i izolacji
Wymiary płytki PCB	97×50 mm

Pobierz dokumentację PDF

Wersja

AVT1680 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania mostkowego wzmacniacza mocy mono z dwoma układami TDA7294. Do poprawnej pracy potrzebny jest zasilacz symetryczny, radiator oraz głośnik 8 Ω.

Notes

Wzmacniacz pracuje w układzie mostkowym, dlatego żaden zacisk wyjściowy głośnika nie jest połączony z masą. Głośnik trzeba podłączyć wyłącznie do złącza OUT, bez łączenia któregokolwiek przewodu z GND.

Dla pełnej mocy potrzebny jest stabilny zasilacz symetryczny o dużej wydajności prądowej oraz mocna filtracja. Spadek napięcia pod obciążeniem ograniczy moc i może zwiększyć zniekształcenia.

Oba układy TDA7294 należy przykręcić do radiatora z użyciem podkładek i tulejek izolacyjnych przed wlutowaniem dużych kondensatorów zasilania. Odwrotna kolejność może utrudnić poprawny montaż mechaniczny.

Uwaga: wzmacniacz pracuje z dużą mocą i zasilaniem symetrycznym. Przed podłączeniem głośnika sprawdź polaryzację zasilania, ustawienie zworek ST-BY i MUTE, izolację układów TDA7294 od radiatora oraz brak zwarcia któregokolwiek wyjścia głośnikowego do masy.

Najczęściej zadawane pytania

Co zawiera wersja AVT1680 B?

AVT1680 B to zestaw KIT z płytką PCB oraz elementami do samodzielnego montażu mostkowego wzmacniacza mocy mono z dwoma układami TDA7294.

Do czego można wykorzystać AVT1680?

Układ sprawdzi się jako mocna końcówka mono do subwoofera, aktywnej kolumny, kanału centralnego, wzmacniacza warsztatowego albo własnego urządzenia audio.

Dlaczego głośnika nie wolno łączyć z masą?

Wzmacniacz pracuje w układzie mostkowym. Oba zaciski wyjściowe są aktywne, dlatego głośnik podłącza się tylko między wyjściami wzmacniacza, bez łączenia żadnego zacisku z GND.

Jakiego zasilacza wymaga wzmacniacz?

Do pełnej mocy potrzebny jest stabilny zasilacz symetryczny o dużej wydajności prądowej. Praktycznym punktem wyjścia jest transformator toroidalny 200 W z uzwojeniami 2×24 VAC i mocną filtracją.

Czy TDA7294 wymagają radiatora?

Tak. Oba układy TDA7294 trzeba przykręcić do radiatora i odizolować je elektrycznie podkładkami oraz tulejkami. Bez skutecznego chłodzenia wzmacniacz nie powinien pracować z dużą mocą.

Jak ustawić ST-BY i MUTE do normalnej pracy?

Do normalnej pracy zwory ST-BY i MUTE ustawia się w pozycjach 1–2. Wejścia te można też wykorzystać do sterowania wzmacniaczem z układu zewnętrznego, np. z mikrokontrolera.
