Wzmacniacz audio 4×12 W z TDA7375 - KIT AVT 1629
- Wzmacniacz audio AVT1629 z układem TDA7375, mocą 4×12 W przy 2 Ω, możliwością pracy mostkowej 2×24 W przy 4 Ω, zasilaniem 12–15 VDC i trybem ST-BY. Wersja B to KIT z płytką PCB i elementami do lutowania.
Wzmacniacz audio 4×12 W z TDA7375 – zestaw KIT AVT1629
Zestaw elementów do budowy wielokanałowego wzmacniacza audio klasy AB z układem TDA7375, zasilaniem 12–15 VDC i możliwością pracy w kilku konfiguracjach wyjściowych.
Cztery kanały audio albo mocniejsza konfiguracja mostkowa

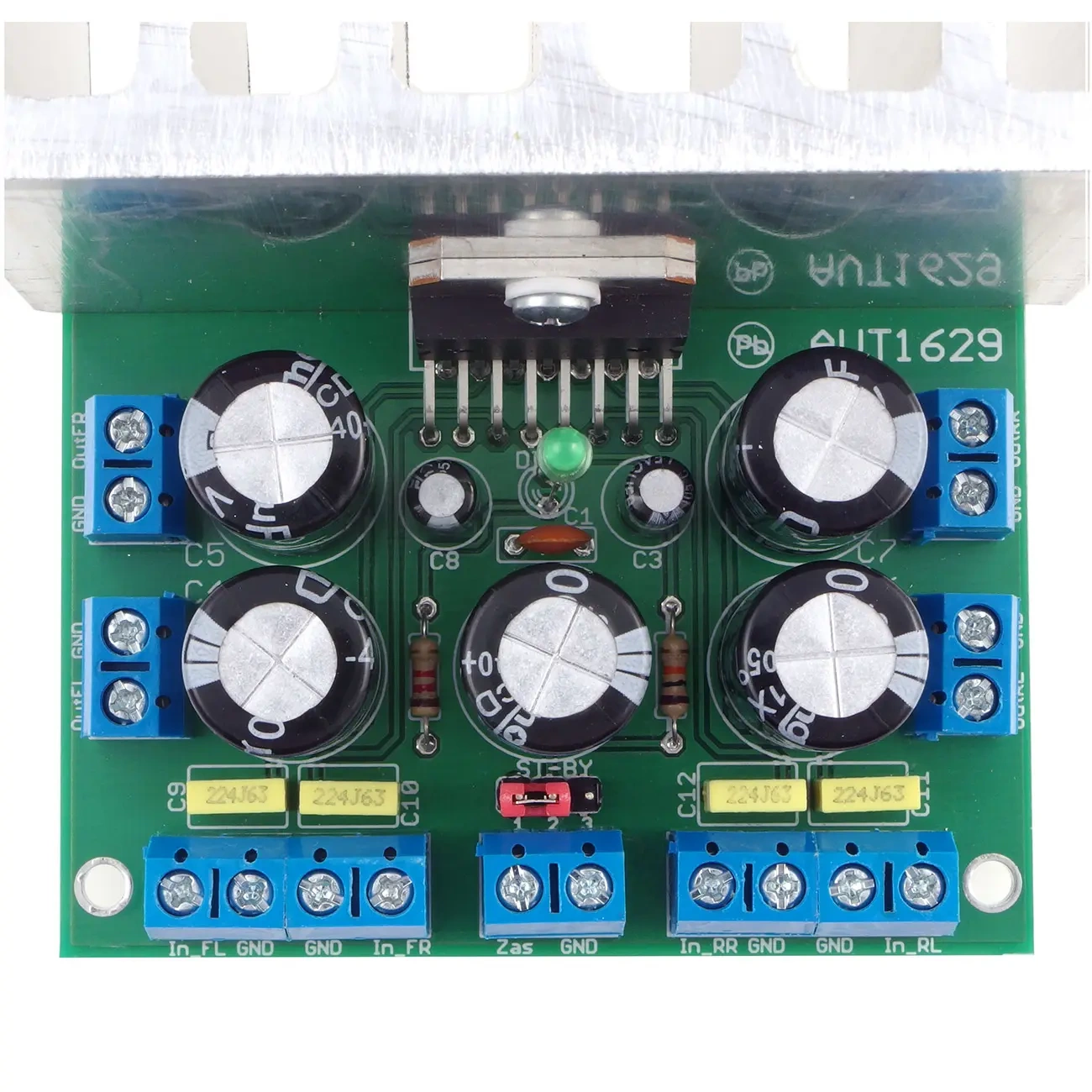

AVT1629 pozwala zbudować wielokanałowy wzmacniacz audio z układem TDA7375. Standardowa konfiguracja zapewnia cztery kanały wyjściowe o mocy 4×12 W przy obciążeniu 2 Ω, co dobrze pasuje do prostych systemów car audio, zestawów warsztatowych i własnych urządzeń nagłośnieniowych.
Układ może pracować także w konfiguracji mostkowej 2×24 W przy obciążeniu 4 Ω albo w układzie 3-kanałowym, w którym jeden z kanałów może zasilać głośnik niskotonowy. Dzięki temu jedna płytka daje większą swobodę dopasowania wzmacniacza do konkretnego projektu audio.
Karta techniczna
AVT1629
AVT1629 to wielokanałowy wzmacniacz audio klasy AB z układem TDA7375, przeznaczony do pracy z zasilaniem 12–15 VDC.
| Kod projektu | AVT1629 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | wielokanałowy wzmacniacz audio klasy AB |
| Układ scalony | TDA7375 |
| Konfiguracja podstawowa | 4 kanały audio |
| Moc w konfiguracji 4-kanałowej | 4×12 W przy obciążeniu 2 Ω |
| Moc w konfiguracji mostkowej | 2×24 W przy obciążeniu 4 Ω |
| Konfiguracja 3-kanałowa | możliwy kanał zmostkowany dla głośnika niskotonowego |
| Zasilanie | 12–15 VDC |
| Zalecana obciążalność zasilacza | około 3 A |
| Tryb pracy | ustawiany jumperem ST-BY |
| Diagnostyka | wyjście DIAG, sygnalizacja przesterowania wyjść |
| Zabezpieczenie | zabezpieczenie przed przegrzaniem |
Wersja
AVT1629 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania wzmacniacza audio z układem TDA7375.
Notes
Płytka jest przygotowana dla standardowej konfiguracji 4-kanałowej. W układzie mostkowym w miejsce kondensatorów C4–C7 należy zastosować zwory, a wyjścia głośnikowe podłączyć zgodnie z konfiguracją mostkową.
Konfiguracja 3-kanałowa pozwala wykorzystać jeden mocniejszy kanał zmostkowany do głośnika niskotonowego. Wymaga ona zmian połączeń przy C6, C7 oraz odpowiedniego podłączenia wyjścia bez wykorzystania masy jako wspólnego punktu głośnika.

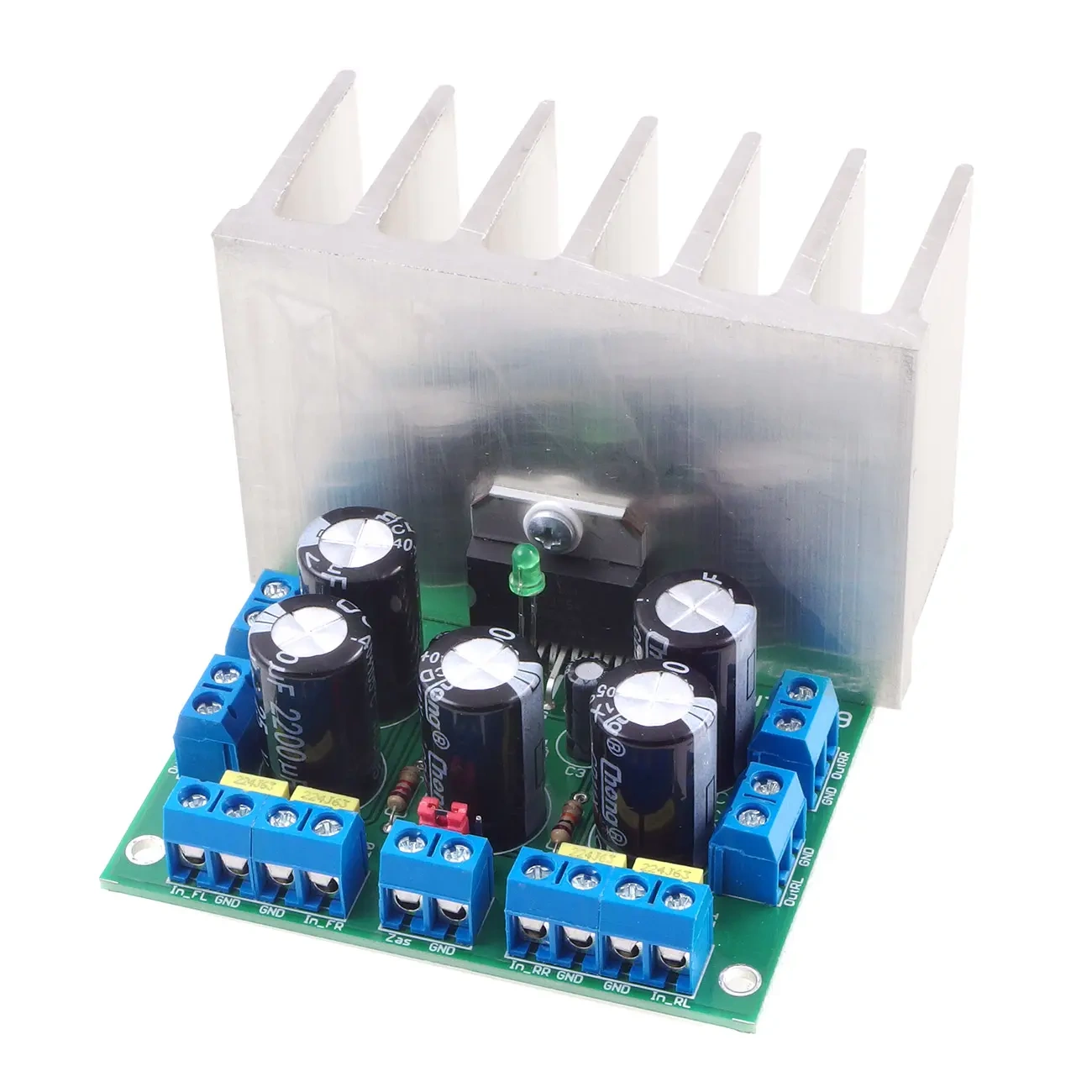

Układ scalony trzeba przykręcić do radiatora. Kondensator C2 najlepiej wlutować po zakończeniu montażu pozostałych elementów oraz po mechanicznym zamocowaniu układu scalonego do radiatora.
Uwaga: wzmacniacz pracuje z relatywnie dużym prądem i wymaga poprawnego chłodzenia układu scalonego. Przed uruchomieniem sprawdź polaryzację zasilania, sposób podłączenia głośników oraz ustawienie ST-BY, aby ograniczyć ryzyko uszkodzenia wzmacniacza, zasilacza lub głośników.
Najczęściej zadawane pytania
AVT1629 B to zestaw KIT z płytką PCB oraz elementami do montażu wielokanałowego wzmacniacza audio z układem TDA7375.
Podstawowa konfiguracja to wzmacniacz 4-kanałowy 4×12 W. Możliwa jest też konfiguracja mostkowa 2×24 W oraz układ 3-kanałowy z mocniejszym kanałem dla głośnika niskotonowego.
Wzmacniacz wymaga zasilania 12–15 VDC oraz zasilacza o obciążalności około 3 A. Zasilanie powinno być stabilne i odpowiednie dla pracy z kilkoma kanałami audio.
Tak. TDA7375 musi być przykręcony do radiatora, ponieważ przy pracy z większą mocą wydziela ciepło. Poprawne chłodzenie wpływa na niezawodność i ogranicza ryzyko zadziałania zabezpieczenia termicznego.
DIAG sygnalizuje przesterowanie wyjść wzmacniacza. To praktyczna informacja przy uruchamianiu i testach, ponieważ pomaga wychwycić zbyt wysoki poziom sygnału lub niekorzystne warunki pracy.
W konfiguracji mostkowej głośników nie podłącza się tak samo jak w układzie czterokanałowym. Trzeba zastosować odpowiednie zwory i połączenia wyjść, ponieważ błędne podłączenie może uszkodzić wzmacniacz lub głośnik.
