Wzmacniacz akustyczny mono z LM386 - KIT AVT 794
- Wzmacniacz akustyczny mono AVT794 z układem LM386, zasilaniem 4–12 VDC, regulacją głośności i mocą do 1000 mW przy 12 V / 8 Ω. Wersja B to KIT z płytką PCB i elementami do lutowania.
Wzmacniacz akustyczny mono z LM386 – zestaw KIT AVT794
Zestaw elementów do budowy prostego wzmacniacza akustycznego mono z układem LM386, zasilaniem 4–12 VDC i regulacją głośności.
Prosty wzmacniacz audio do przenośnych urządzeń i projektów warsztatowych

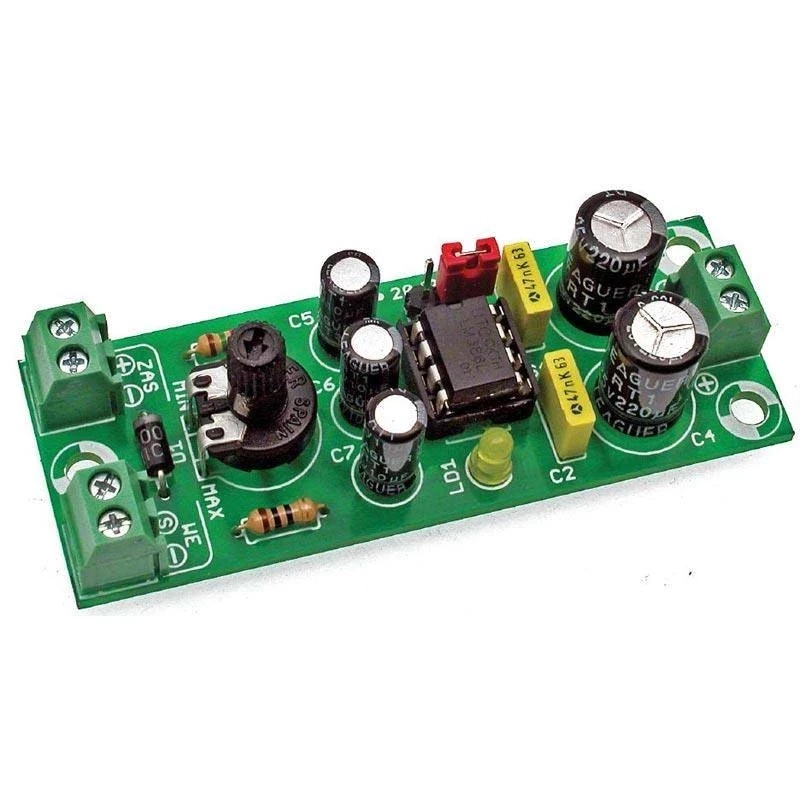

AVT794 pozwala zbudować niewielki wzmacniacz akustyczny mono z popularnym układem LM386. Prosta aplikacja, szeroki zakres zasilania i niewielki pobór prądu sprawiają, że układ dobrze pasuje do urządzeń przenośnych, zabawek, prostych sygnalizatorów dźwiękowych i edukacyjnych projektów audio.

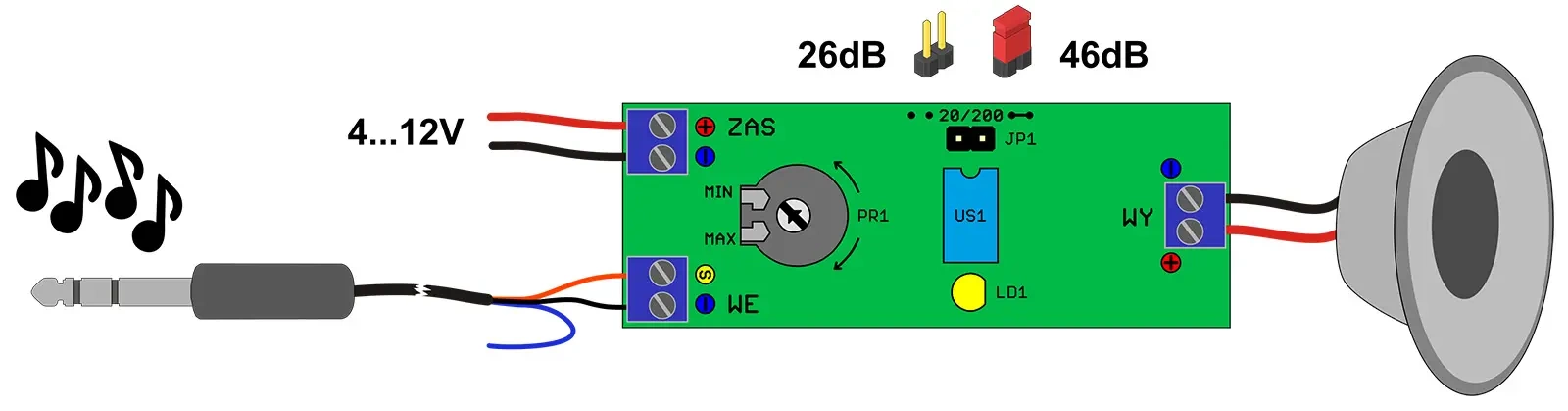

Regulacja głośności odbywa się potencjometrem PR1, a zworka JP1 pozwala wybrać wzmocnienie 20× albo 200×. Przy zasilaniu 12 V i obciążeniu 8 Ω układ może oddać do 1000 mW mocy, co wystarcza do nagłośnienia małego głośnika w prostym urządzeniu.
Karta techniczna
AVT794
AVT794 to prosty wzmacniacz akustyczny mono z układem LM386, regulacją głośności i przełączanym wzmocnieniem.
| Kod projektu | AVT794 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | wzmacniacz akustyczny mono |
| Układ scalony | LM386 |
| Moc wyjściowa | do 1000 mW przy 12 V / 8 Ω |
| Zasilanie | 4–12 VDC |
| Regulacja głośności | potencjometr PR1 10 kΩ |
| Wzmocnienie bez JP1 | 20× / 26 dB |
| Wzmocnienie z JP1 | 200× / 46 dB |
| Prąd spoczynkowy modułu | około 15 mA |
| Montaż | elementy przewlekane THT |
| Wymiary płytki PCB | 24×65 mm |
Wersja
AVT794 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania wzmacniacza akustycznego mono z układem LM386.
Notes
Zworka JP1 zmienia wzmocnienie wzmacniacza. Bez zworki układ pracuje ze wzmocnieniem 20×, a po założeniu zworki ze wzmocnieniem 200×.
Kondensator C4 separuje składową stałą od głośnika, a dioda D1 zabezpiecza układ przed niewłaściwą polaryzacją napięcia zasilającego.
Przy dużym wzmocnieniu warto stosować krótkie połączenia wejściowe i stabilne zasilanie. Ogranicza to szumy, przydźwięk oraz ryzyko wzbudzenia układu.
Najczęściej zadawane pytania
AVT794 B to zestaw KIT z płytką PCB oraz elementami do montażu wzmacniacza akustycznego mono z układem LM386.
Układ sprawdzi się w prostych urządzeniach przenośnych, zabawkach, sygnalizatorach dźwiękowych, małych projektach audio i warsztatowych testach sygnału akustycznego.
JP1 zmienia wzmocnienie układu LM386. Bez zworki wzmocnienie wynosi 20× / 26 dB, a po założeniu zworki wzrasta do 200× / 46 dB.
Układ osiąga moc do 1000 mW przy zasilaniu 12 V i obciążeniu 8 Ω. W praktyce najlepiej dobrać głośnik do napięcia zasilania, wymaganej głośności i warunków pracy urządzenia.
Wzmacniacz pracuje w zakresie 4–12 VDC. Niższe napięcie sprawdzi się w prostych urządzeniach bateryjnych, a 12 V pozwala uzyskać najwyższą moc wyjściową.
Przy wzmocnieniu 200× układ jest bardziej podatny na szumy, przydźwięk i wzbudzenie. Warto stosować krótkie przewody sygnałowe, poprawne prowadzenie masy i dobrze filtrowane zasilanie.
