Co zawiera wersja AVT1597/3 B?

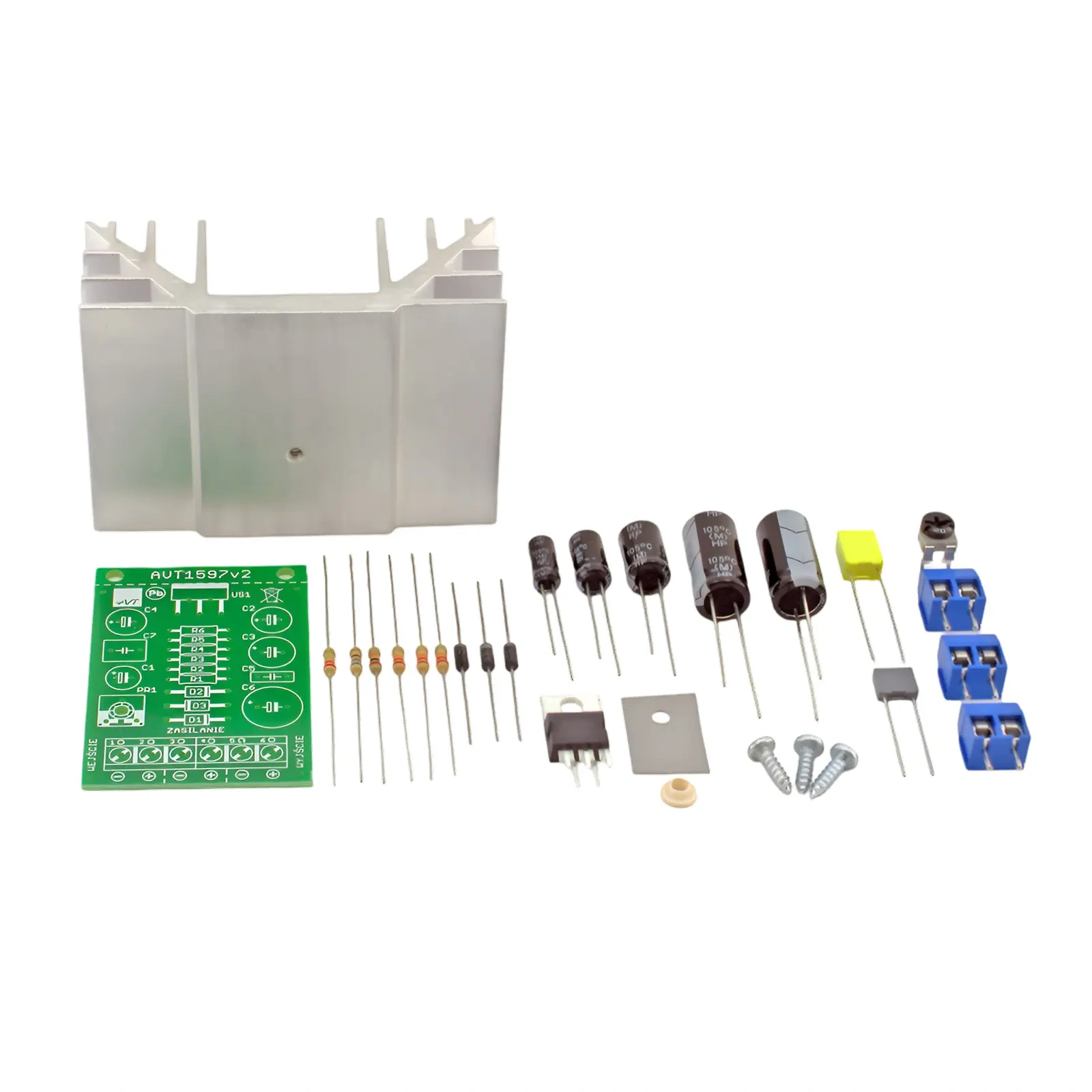

AVT1597/3 B to zestaw elementów do samodzielnego montażu. Zawiera płytkę PCB oraz podzespoły do zlutowania wzmacniacza mono 35 W z TDA2050.
Wzmacniacz audio mono 35W z TDA2050 - KIT AVT 1597/3
- Wzmacniacz audio mono 35 W z TDA2050 – KIT AVT1597/3 z płytką PCB i elementami do lutowania. Moduł do głośnika 4 Ω, zasilanie 12…40 V DC.
Wzmacniacz audio mono 35 W z TDA2050 – zestaw DIY – KIT AVT1597/3
Zestaw elementów do samodzielnego montażu najmocniejszej wersji wzmacniacza audio mono AVT1597 z układem TDA2050.
Najmocniejszy wariant AVT1597 z TDA2050

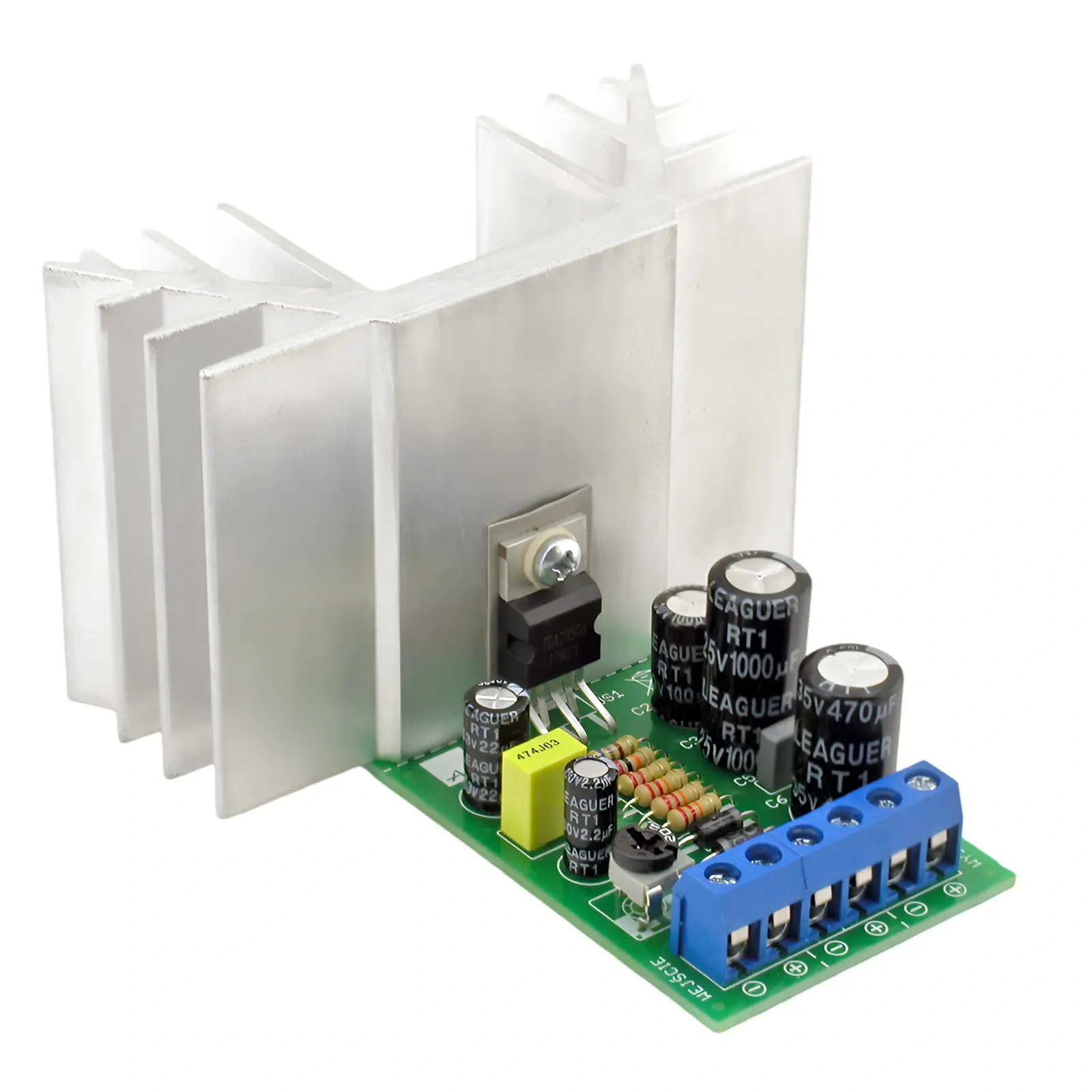

AVT1597/3 to zestaw DIY / KIT do budowy monofonicznego wzmacniacza mocy audio z układem TDA2050. Wariant 35 W oferuje największy zapas mocy z rodziny AVT1597 i sprawdzi się w aktywnych kolumnach, prostych subwooferach, monofonicznych końcówkach mocy oraz urządzeniach audio wymagających większej dynamiki.

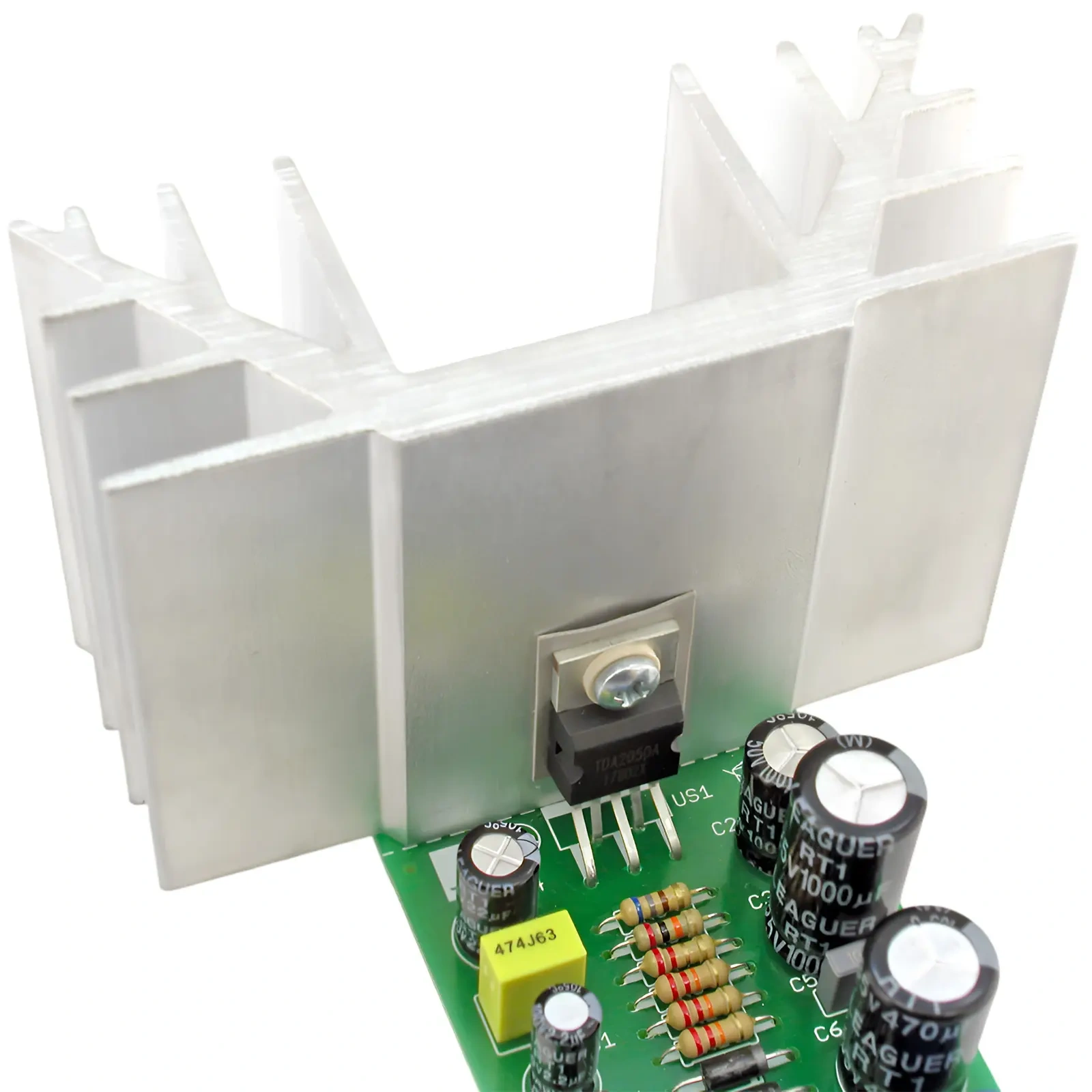

Moduł pracuje z głośnikiem 4 Ω i zasilaniem 12…40 V DC. Wyższa moc oznacza większe wymagania wobec zasilacza i chłodzenia, dlatego układ scalony TDA2050 trzeba zamontować na odpowiednim radiatorze.
35 W z TDA2050 Najmocniejszy wariant wzmacniacza AVT1597
KIT do lutowania Płytka PCB i elementy do samodzielnego montażu
12…40 V DC Zakres zasilania dla wersji z TDA2050
Skala trudności
2/6
Szacowany czas montażu
1 h
Karta techniczna
AVT1597/3
AVT1597/3 B to zestaw elementów do samodzielnego montażu wzmacniacza audio mono 35 W z układem TDA2050.
| Kod projektu | AVT1597/3 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Układ scalony | TDA2050 |
| Moc wyjściowa | 35 W |
| Liczba kanałów | 1 kanał / mono |
| Impedancja obciążenia | 4 Ω |
| Zasilanie | 12…40 V DC |
| Zabezpieczenia | zabezpieczenia układu TDA2050 przed zwarciem, przepięciami i przegrzaniem |
| Radiator | wymagany, dobrany do największej mocy |
| Skala trudności | 2/6 |
| Wymiary płytki PCB | 56×38 mm |
Wersja
AVT1597/3 B – zestaw elementów do samodzielnego montażu / KIT. Wersja zawiera płytkę PCB oraz podzespoły do zlutowania wzmacniacza mono 35 W z układem TDA2050. Do pracy potrzebne są także zasilacz 12…40 V DC, głośnik 4 Ω, obudowa i radiator dobrany do największej mocy.
Notes
Wariant z TDA2050 jest najmocniejszą wersją AVT1597. Przy tej mocy szczególnie ważny jest zasilacz o odpowiedniej wydajności oraz radiator zdolny do skutecznego odprowadzania ciepła.
Do pracy stereo potrzebne są dwa niezależne moduły AVT1597/3 B. Przy montażu w jednej obudowie trzeba uwzględnić chłodzenie obu kanałów.
Uwaga: układ scalony TDA2050 wymaga skutecznego radiatora. Nie uruchamiaj wzmacniacza przy większej głośności bez poprawnego chłodzenia. Zastosuj zasilanie z zakresu 12…40 V DC i nie zwieraj wyjścia głośnikowego.
Najczęściej zadawane pytania
Czy moduł pracuje w jednym kanale audio?
Tak. AVT1597 jest modułem mono, czyli obsługuje jeden kanał audio i jeden głośnik. W układach wielokanałowych każdy kanał wymaga osobnego modułu oraz poprawnego zasilania i chłodzenia.
Jaki głośnik można podłączyć?
Moduł jest przystosowany do głośnika lub kolumny o impedancji 4 Ω.
Czy radiator jest konieczny?
Tak. TDA2050 wymaga skutecznego radiatora, ponieważ jest to najmocniejszy wariant z rodziny AVT1597.
