Wzmacniacz audio mono 22W z TDA2040 - KIT AVT 1597/2
- Wzmacniacz audio mono 22 W z TDA2040 – KIT AVT1597/2 z płytką PCB i elementami do lutowania. Moduł do głośnika 4 Ω, zasilanie 12…35 V DC.

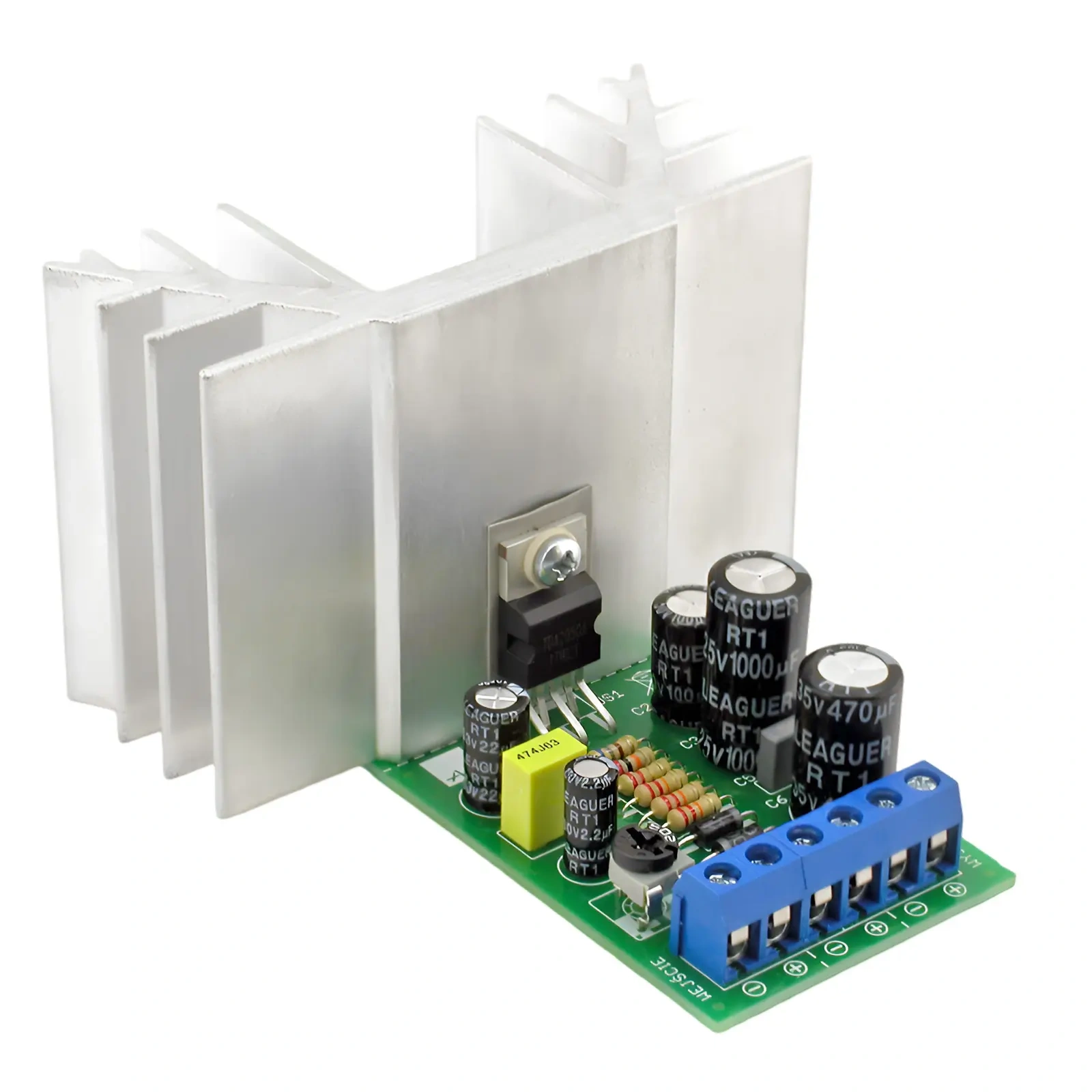

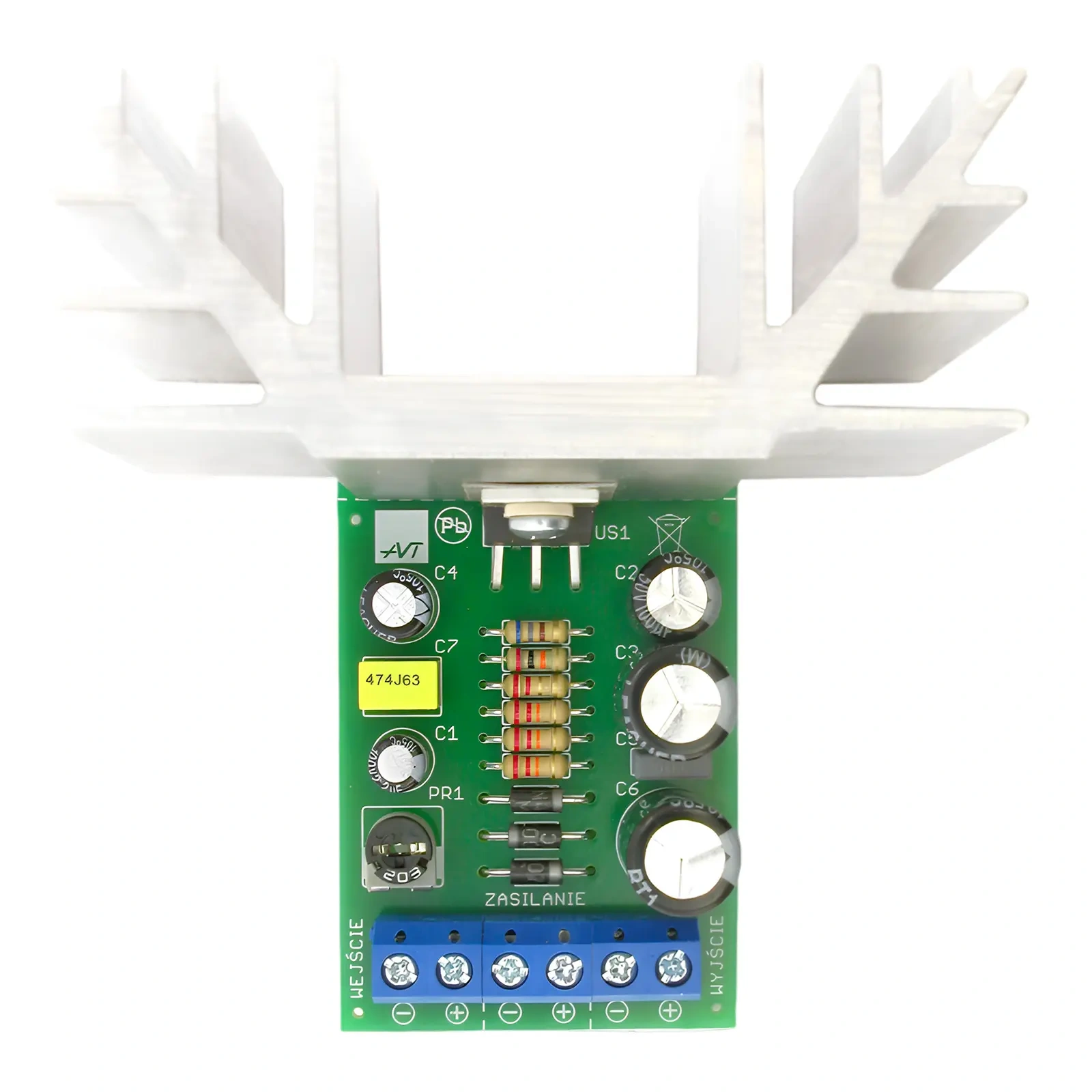

Wzmacniacz audio mono 22 W z TDA2040 – zestaw DIY – KIT AVT1597/2

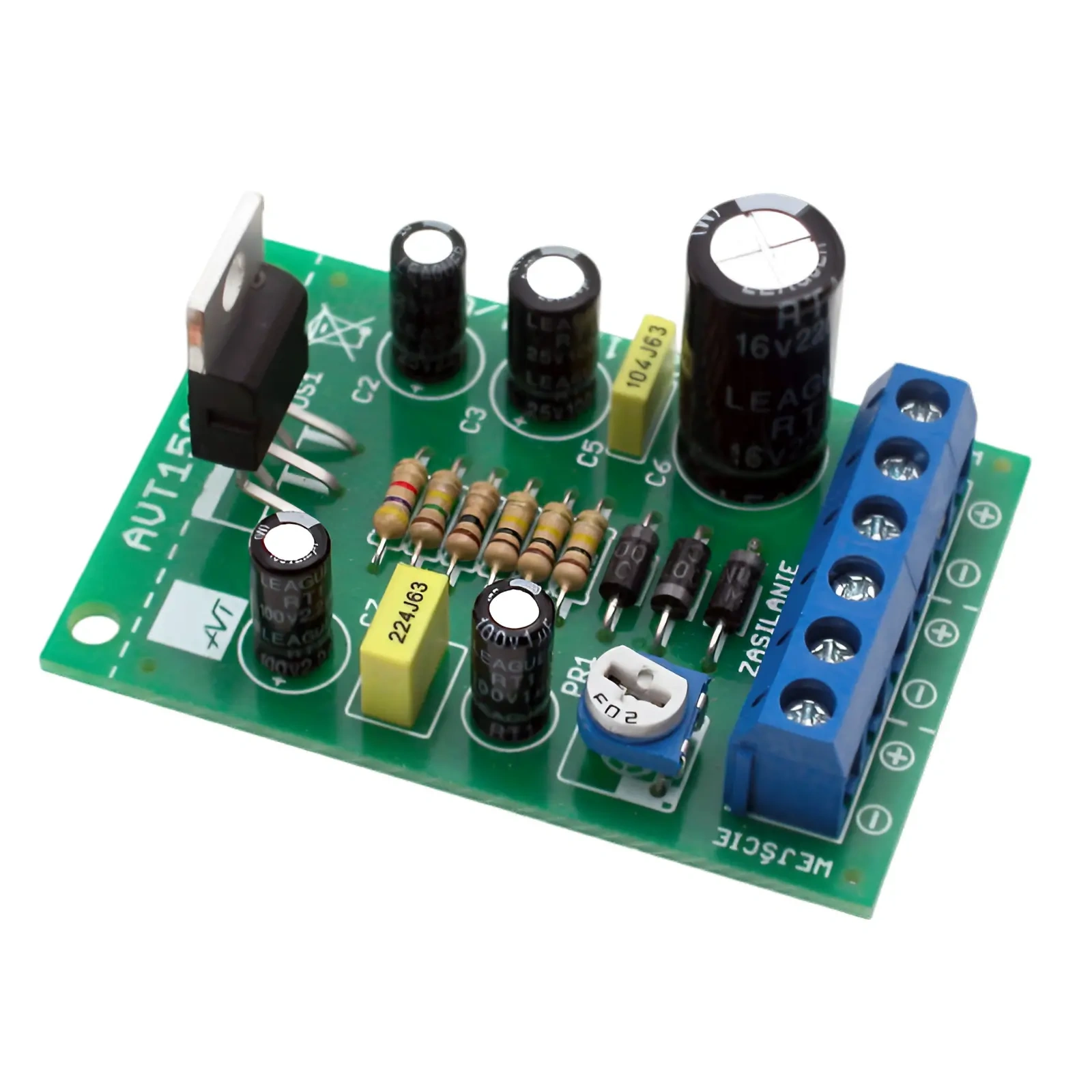

Zestaw elementów do samodzielnego montażu monofonicznego wzmacniacza mocy audio 22 W z układem TDA2040.
Mocniejsza wersja wzmacniacza mono TDA20xx
AVT1597/2 to zestaw DIY / KIT do budowy wzmacniacza audio mono z układem TDA2040. Wersja 22 W daje większy zapas mocy niż wariant TDA2030 i sprawdzi się w aktywnych kolumnach, małych systemach nagłośnienia, prostych końcówkach mocy oraz naprawach urządzeń audio.

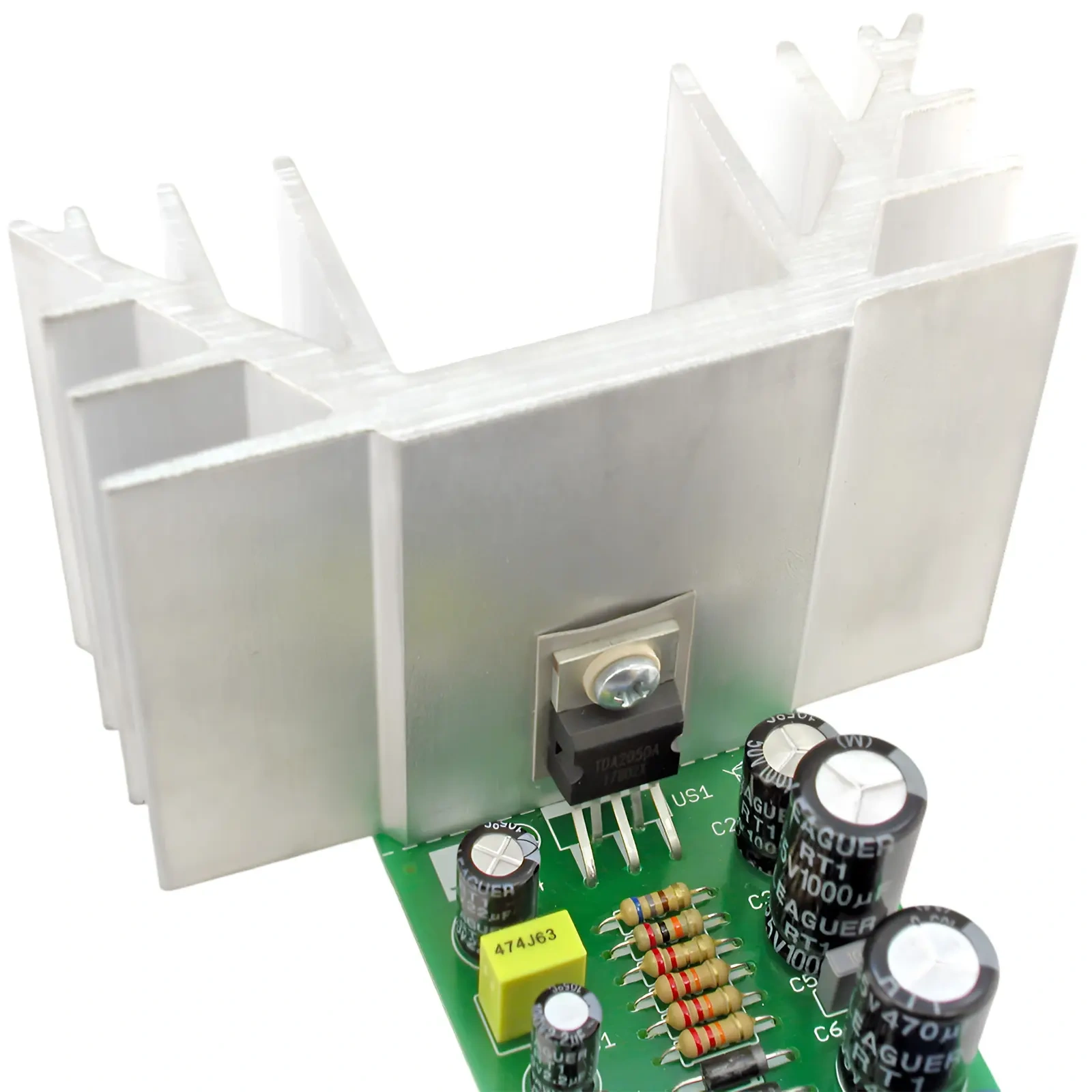

Moduł pracuje z obciążeniem 4 Ω i zasilaniem 12…35 V DC. Układ scalony mocy wymaga radiatora, a poprawne chłodzenie ma bezpośredni wpływ na stabilność pracy przy wyższej głośności.
Karta techniczna
AVT1597/2
AVT1597/2 B to zestaw elementów do samodzielnego montażu wzmacniacza audio mono 22 W z układem TDA2040.
| Kod projektu | AVT1597/2 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Układ scalony | TDA2040 |
| Moc wyjściowa | 22 W |
| Liczba kanałów | 1 kanał / mono |
| Impedancja obciążenia | 4 Ω |
| Zasilanie | 12…35 V DC |
| Zabezpieczenia | zabezpieczenia układu TDA2040 przed zwarciem, przepięciami i przegrzaniem |
| Radiator | wymagany |
| Skala trudności | 2/6 |

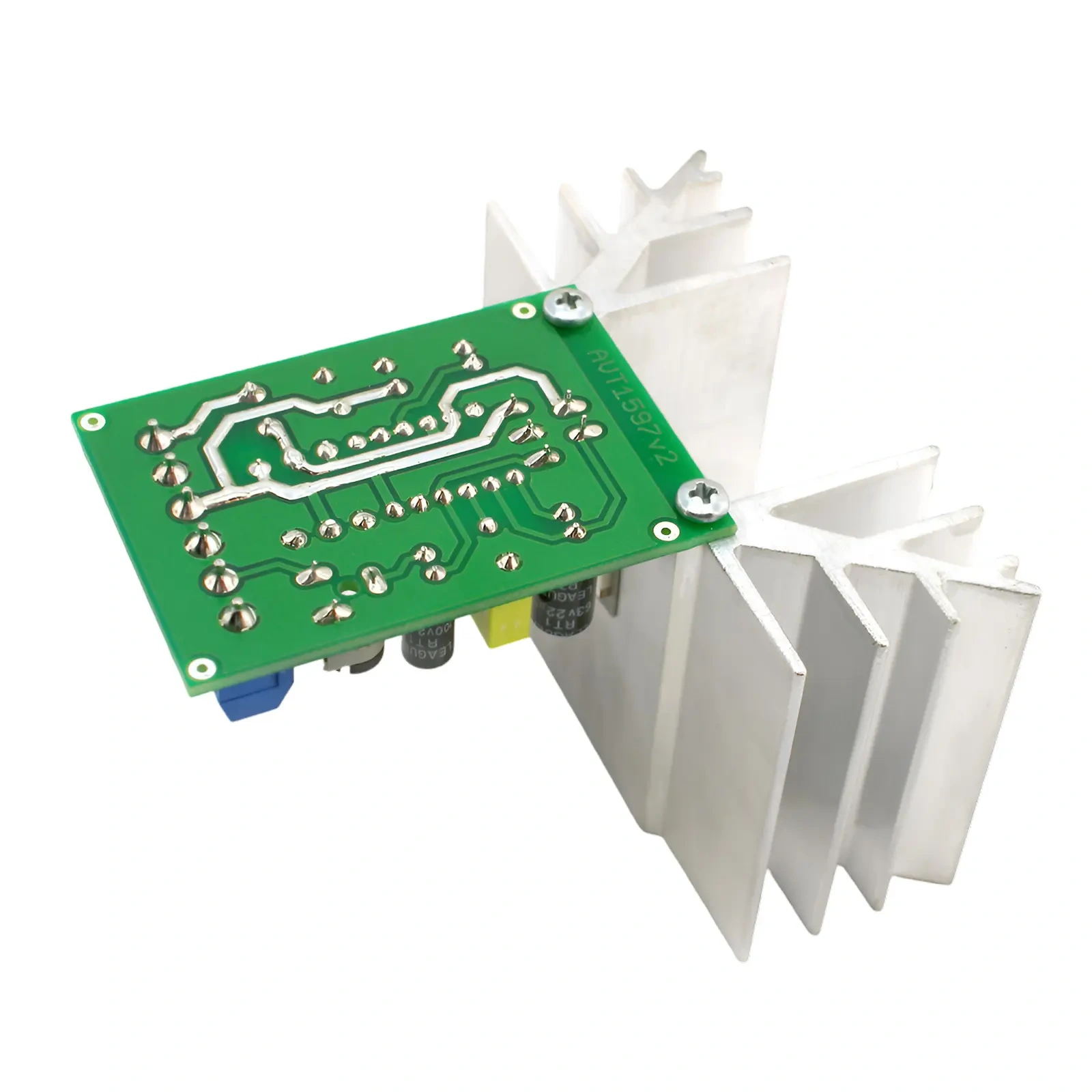

| Wymiary płytki PCB | 56×38 mm |
Wersja

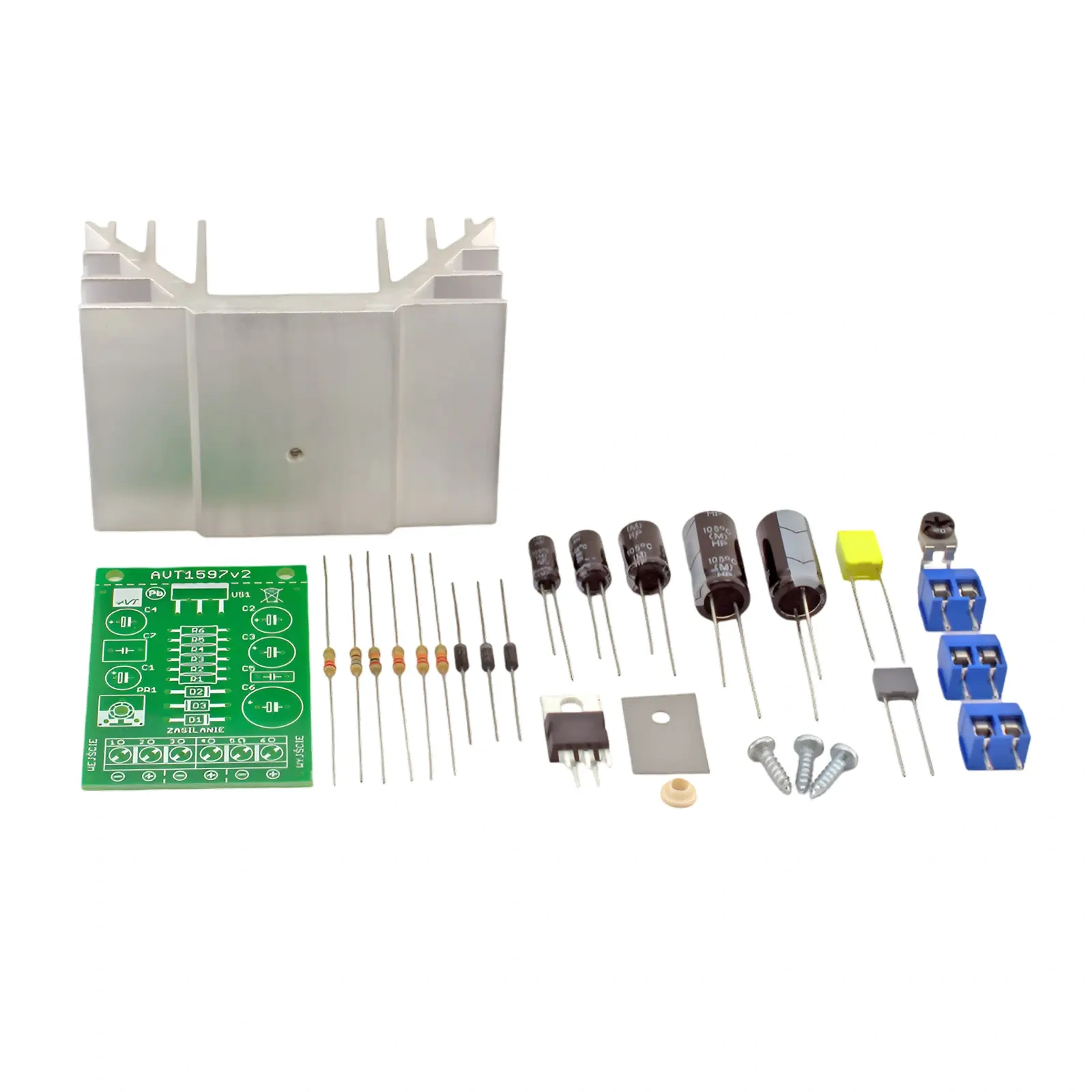

AVT1597/2 B – zestaw elementów do samodzielnego montażu / KIT. Wersja zawiera płytkę PCB oraz podzespoły do zlutowania wzmacniacza mono 22 W z układem TDA2040. Do pracy potrzebne są także zasilacz 12…35 V DC, głośnik 4 Ω, obudowa i poprawnie dobrane chłodzenie.
Notes
Wariant z TDA2040 daje większą moc niż wersja TDA2030, dlatego wymaga staranniejszego chłodzenia i zasilacza o odpowiedniej wydajności prądowej.
Do pracy stereo potrzebne są dwa niezależne moduły AVT1597/2 B, po jednym dla każdego kanału.
Uwaga: układ scalony TDA2040 wymaga radiatora. Nie uruchamiaj wzmacniacza przy większej głośności bez poprawnego chłodzenia. Zastosuj zasilanie z zakresu 12…35 V DC i nie zwieraj wyjścia głośnikowego.
Najczęściej zadawane pytania
AVT1597/2 B to zestaw elementów do samodzielnego montażu. Zawiera płytkę PCB oraz podzespoły do zlutowania wzmacniacza mono 22 W z TDA2040.
Tak. AVT1597 jest modułem mono, czyli obsługuje jeden kanał audio i jeden głośnik. W układach wielokanałowych każdy kanał wymaga osobnego modułu oraz poprawnego zasilania i chłodzenia.
Moduł jest przystosowany do głośnika lub kolumny o impedancji 4 Ω.
Tak. TDA2040 wymaga radiatora, szczególnie przy zasilaniu bliskim górnej granicy i pracy z większą głośnością.
