Wzmacniacz mikrofonowy 2× mono mini z TL072 - KIT AVT 2392
- Miniaturowy wzmacniacz mikrofonowy AVT2392 2× mono z układem TL072, regulacją wzmocnienia 1×–80×, zasilaniem 6–15 V i płytkami 37×21 mm. Wersja B to KIT z płytkami PCB i elementami do lutowania.
Wzmacniacz mikrofonowy 2× mono mini z TL072 – zestaw KIT AVT2392
Zestaw KIT do budowy dwóch miniaturowych przedwzmacniaczy mikrofonowych mono z regulacją wzmocnienia 1×–80× i zasilaniem 6–15 V.

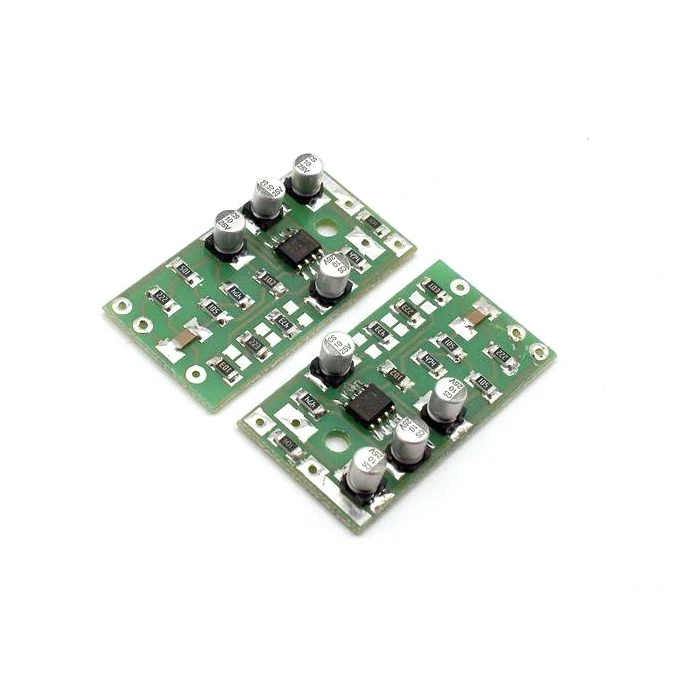

Dwa małe przedwzmacniacze do mikrofonów i sygnałów audio
AVT2392 pozwala zbudować dwa miniaturowe wzmacniacze mikrofonowe mono. Każdy moduł może pracować jako przedwzmacniacz dla mikrofonu dynamicznego, elektretowego 2-końcówkowego, elektretowego 3-końcówkowego lub pojemnościowego, a także jako wzmacniacz innych słabych sygnałów zmiennych.

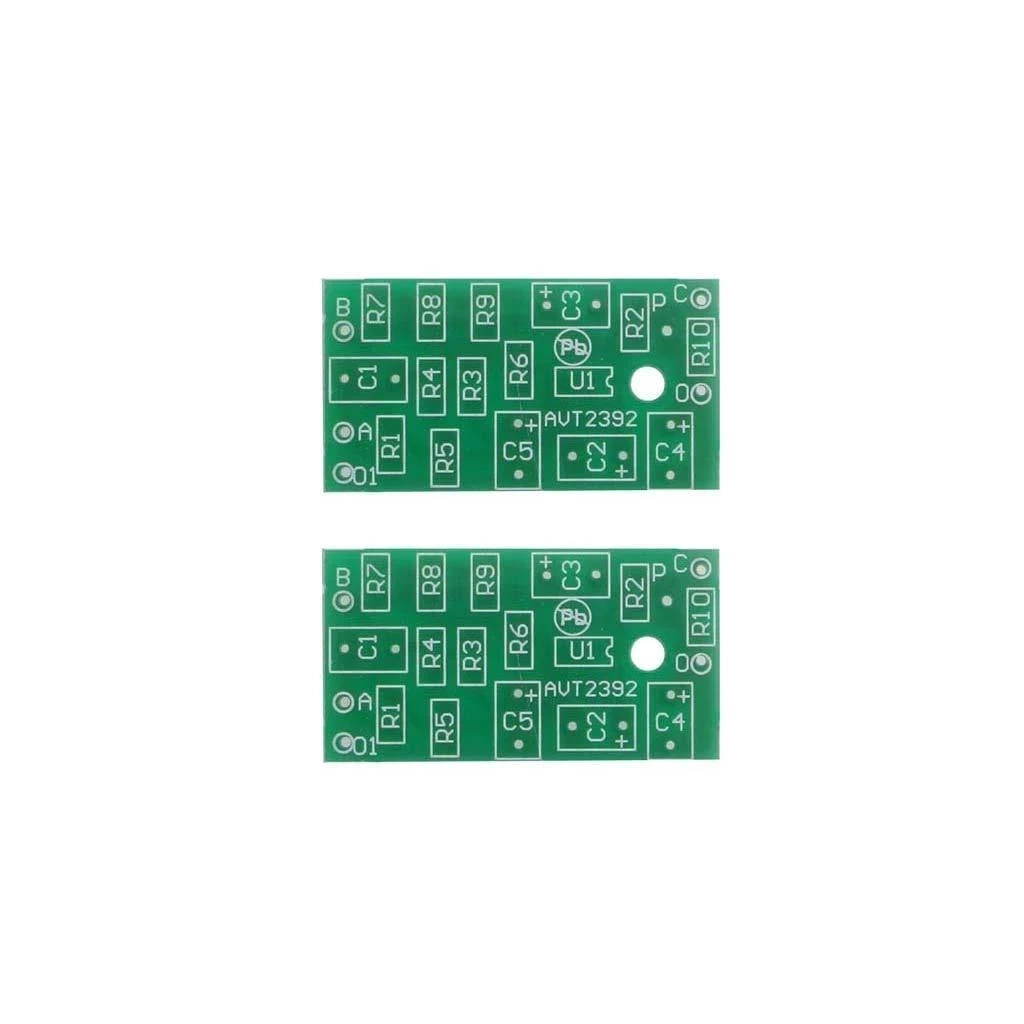

Zestaw zawiera dwie płytki PCB oraz dwa komplety elementów do zlutowania dwóch niezależnych przedwzmacniaczy. Regulowane wzmocnienie 1×–80× pozwala dobrać czułość do mikrofonu i dalszego toru audio, a mały format płytek 37×21 mm ułatwia montaż w urządzeniach, w których liczy się oszczędność miejsca.
Karta techniczna
AVT2392
AVT2392 to miniaturowy przedwzmacniacz mikrofonowy 2× mono z układem TL072, dużą rezystancją wejściową i regulowanym wzmocnieniem.
| Kod projektu | AVT2392 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Zawartość wariantu | 2 płytki PCB + 2 komplety elementów |
| Liczba modułów | 2× mono |
| Typ układu | miniaturowy przedwzmacniacz mikrofonowy |
| Układ scalony | TL072 SMD |
| Obsługiwane mikrofony | dynamiczne, elektretowe 2-końcówkowe, elektretowe 3-końcówkowe, pojemnościowe |
| Zakres wzmocnienia | 1×–80× |
| Przykładowe nastawy wzmocnienia | 11×, 23×, 33×, 48×, 58×, 70×, 80× |
| Pasmo sygnałów zmiennych | 20 Hz–100 kHz |
| Rezystancja wejściowa | powyżej 1 MΩ |
| Rezystancja wyjściowa | poniżej 1 Ω |
| Minimalne obciążenie wyjścia | nie mniej niż 1 kΩ |
| Zasilanie | 6–15 V |
| Pobór prądu | poniżej 5 mA |
| Wymiary jednej płytki PCB | 37×21 mm |
Wersja
AVT2392 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera dwie płytki PCB oraz dwa komplety elementów do zlutowania dwóch niezależnych miniaturowych przedwzmacniaczy mikrofonowych mono. Montaż obejmuje elementy SMD, dlatego warto użyć cienkiego grotu, dobrej pęsety i niewielkiej ilości cyny.
Notes
Wzmocnienie ustawia się przez zwieranie pól lutowniczych przy rezystorach R7–R9. Dla większości mikrofonów elektretowych zwykle wystarcza wzmocnienie 23× lub 33×, a maksymalne 80× warto zostawić dla bardzo słabych sygnałów.
Przy mikrofonie elektretowym 2-końcówkowym stosuje się R1 i podłączenie do punktów A oraz O1. Przy mikrofonie dynamicznym, elektretowym 3-końcówkowym, pojemnościowym albo innym źródle sygnału R1 należy pominąć lub usunąć.
Przy dużym wzmocnieniu szczególnie ważne jest prowadzenie masy. Nieprawidłowe połączenie masy z dalszymi stopniami może zwiększyć szumy, zniekształcenia albo doprowadzić do samowzbudzenia.
Najczęściej zadawane pytania
AVT2392 B to zestaw KIT zawierający dwie płytki PCB oraz dwa komplety elementów do montażu dwóch niezależnych przedwzmacniaczy mikrofonowych mono.
Nie jest to typowy wzmacniacz stereo z jednym wspólnym układem regulacji. AVT2392 pozwala wykonać dwa niezależne wzmacniacze mono, które można wykorzystać osobno albo jako dwa kanały w jednej konstrukcji.
Układ może współpracować z mikrofonami dynamicznymi, elektretowymi 2-końcówkowymi, elektretowymi 3-końcówkowymi oraz pojemnościowymi. Sposób obsadzenia R1 i podłączenia mikrofonu zależy od typu mikrofonu.
Wzmocnienie dobiera się przez zwieranie pól przy rezystorach R7–R9. Dostępne są m.in. nastawy 11×, 23×, 33×, 48×, 58×, 70× i 80×; dla wielu mikrofonów elektretowych praktyczne są wartości 23× lub 33×.
Układ jest prosty, ale wykorzystuje miniaturowe elementy SMD. Potrzebne są precyzja, dobra pęseta, cienki grot oraz kontrola oznaczeń rezystorów i polaryzacji kondensatorów elektrolitycznych.
Przy dużym wzmocnieniu trzeba szczególnie zadbać o prowadzenie masy, krótkie połączenia sygnałowe i stabilne zasilanie. Błędy w tych miejscach mogą zwiększyć szumy, zniekształcenia albo doprowadzić do samowzbudzenia.
