Wzmacniacz mocy stereo 2x45W z STK4182 - KIT AVT 1594

zoom

Wzmacniacz mocy stereo 2x45W z STK4182 - KIT AVT 1594

Name: Wzmacniacz mocy stereo 2x45W z STK4182 - KIT AVT 1594
Brand: AVT Kits
SKU: AVT1594
Price: 77.7 PLN
Availability: InStock
Rating: 5.0 (7 reviews)

5.00/5.00opinie: 7

Wzmacniacz mocy stereo AVT1594 z układem STK4182, mocą 2×45 W przy 8 Ω, zasilaniem symetrycznym ±33 VDC i wejściem MUTE. Wersja B to KIT z płytką PCB i elementami do lutowania.

Wersja

Rozmiar

uniwersalny

Dostępny

77,70 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT1594 B

Marka:

AVT Kits

EAN:

5903890002909

Wzmacniacz mocy stereo 2×45 W z STK4182 – zestaw KIT AVT1594

Zestaw elementów do budowy stereofonicznej końcówki mocy z układem STK4182, mocą 2×45 W przy 8 Ω i zasilaniem symetrycznym ±33 VDC.

Stereofoniczna końcówka mocy do systemu audio

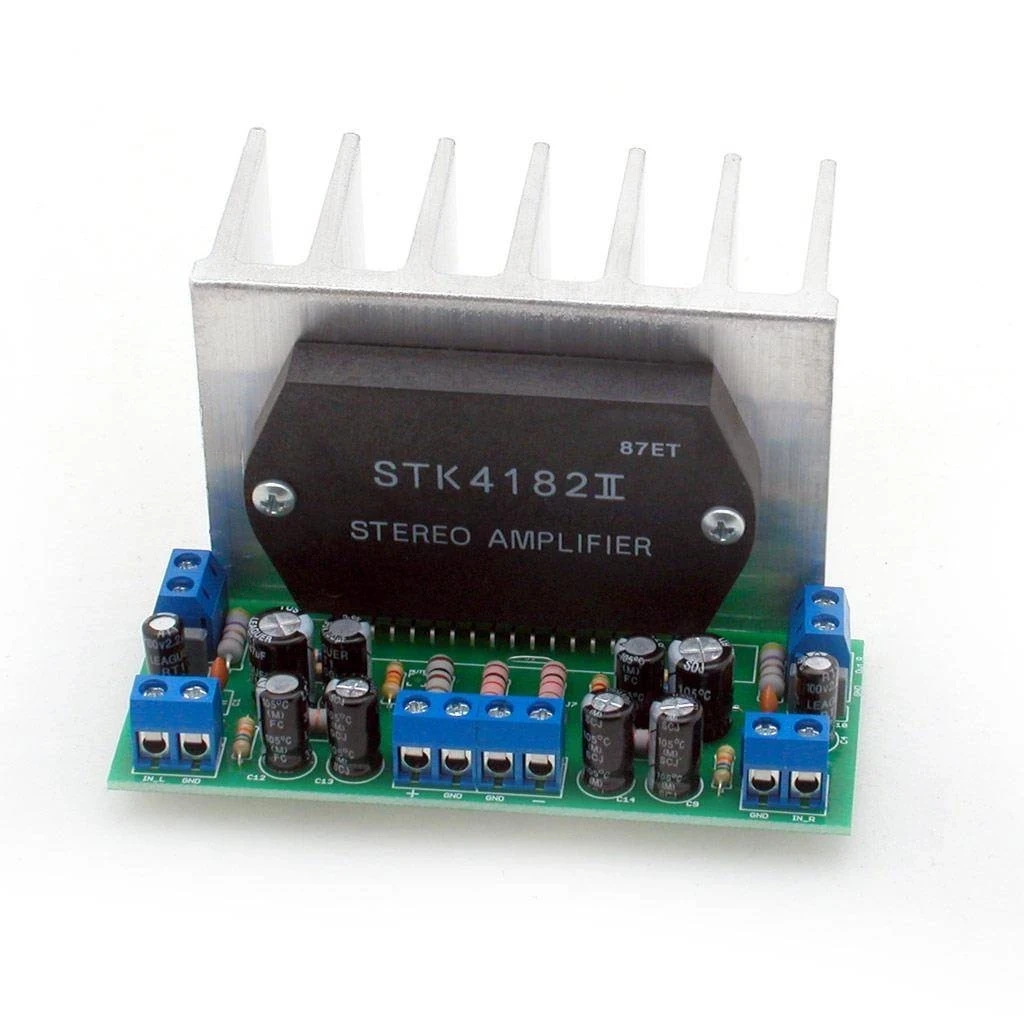

AVT1594 pozwala zbudować wzmacniacz mocy stereo oparty na hybrydowym układzie STK4182. To praktyczna końcówka mocy do budowy nowego wzmacniacza, modernizacji sprzętu audio albo zastąpienia uszkodzonego stopnia mocy w urządzeniu nagłaśniającym.

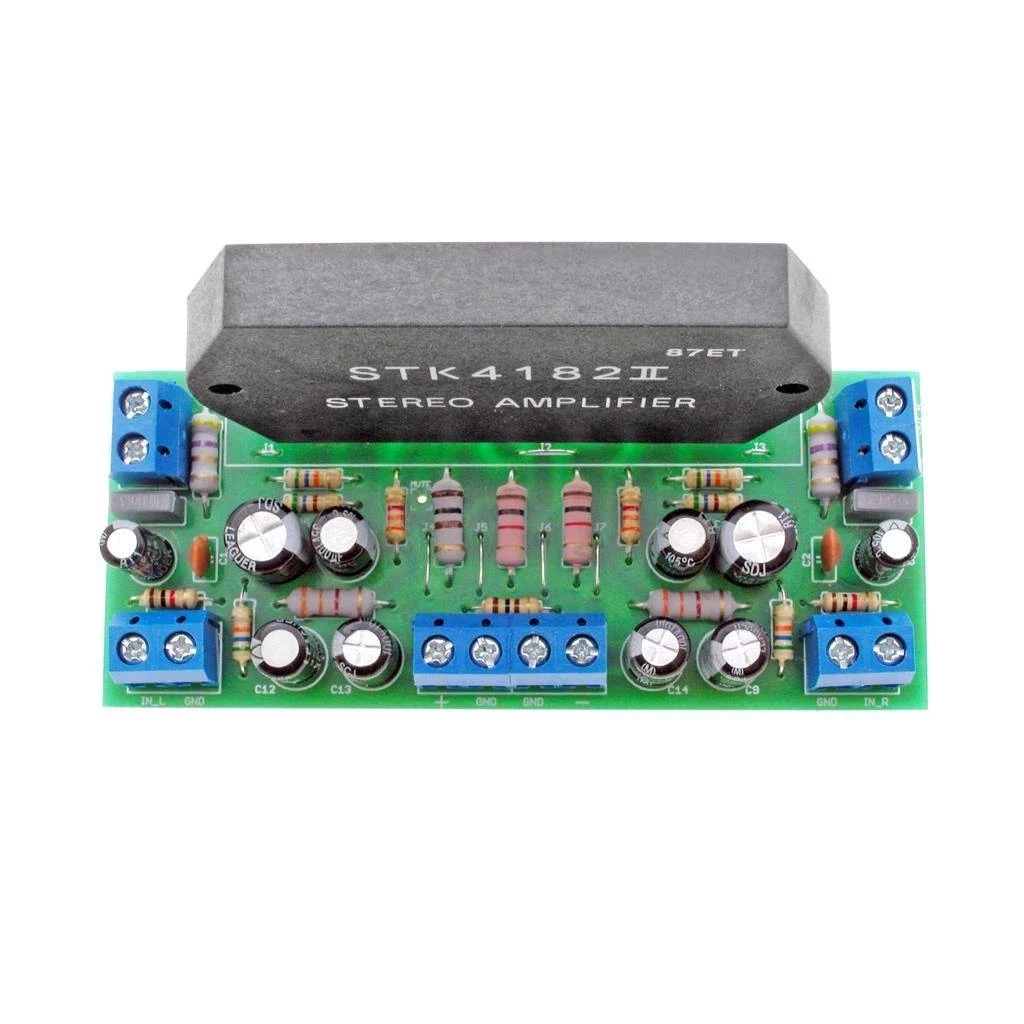

Wersja KIT zawiera płytkę PCB oraz elementy do zlutowania stereofonicznego wzmacniacza mocy. Jedna płytka obsługuje oba kanały, a układ oferuje moc 2×45 W przy obciążeniu 8 Ω i zasilaniu symetrycznym ±33 VDC. Wejście MUTE ułatwia kontrolę wyciszenia, a tor zasilania i wyjścia mocy wymagają starannego montażu.

Moc 2×45 W Stereofoniczna końcówka mocy do kolumn 8 Ω

Układ STK4182 Hybrydowy wzmacniacz mocy stereo w jednym module

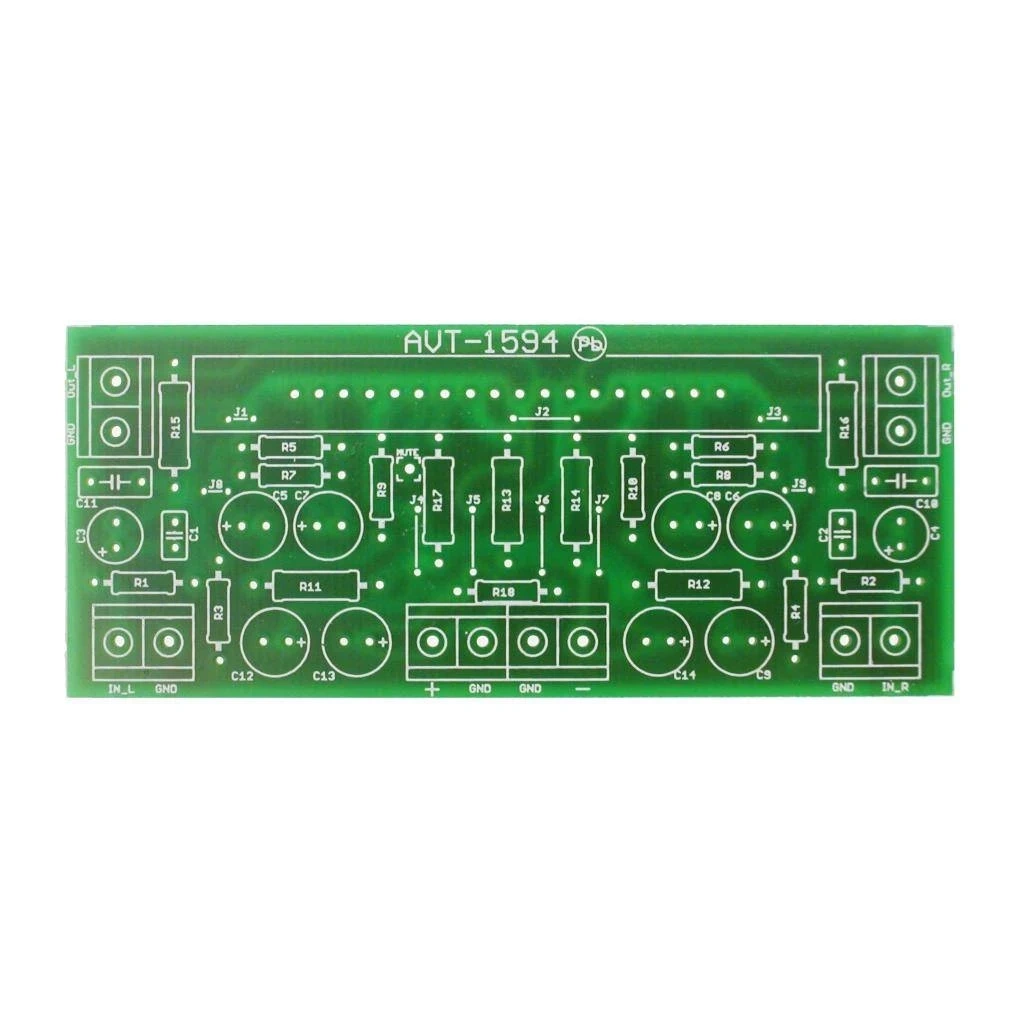

KIT z płytką PCB Wersja B zawiera płytkę PCB oraz elementy do lutowania

Skala trudności 3/6

Szacowany czas montażu 1 h 30 min

Karta techniczna
AVT1594

AVT1594 to stereofoniczny wzmacniacz mocy z hybrydowym układem STK4182, wejściem MUTE i zasilaniem symetrycznym.

Kod projektu	AVT1594
Wersja	B – zestaw elementów do samodzielnego montażu
Typ układu	stereofoniczna końcówka mocy
Układ scalony	STK4182
Liczba kanałów	stereo / 2 kanały
Moc wyjściowa	2×45 W przy ±33 VDC i 8 Ω
Zasilanie	symetryczne ±33 VDC
Impedancja obciążenia dla parametrów mocy	8 Ω
Impedancja wejściowa	55 kΩ przy 1 kHz
THD	0,4% przy 45 W / 8 Ω
Wyjściowe napięcie szumów	poniżej 1,2 mVrms
Wejście wyciszania	MUTE
Prąd spoczynkowy	20–100 mA przy napięciu zasilającym około 33,5 V
Chłodzenie	układ STK4182 wymaga radiatora
Wymiary płytki PCB	89×38 mm

Pobierz dokumentację PDF

Wersja

AVT1594 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania stereofonicznej końcówki mocy z układem STK4182. Do poprawnej pracy potrzebny jest zasilacz symetryczny ±33 VDC, radiator oraz starannie wykonane połączenia zasilania i wyjść głośnikowych.

Notes

Układ STK4182 trzeba przykręcić do radiatora. Przy wzmacniaczu o mocy 2×45 W prawidłowe chłodzenie ma bezpośredni wpływ na stabilność pracy i trwałość końcówki mocy.

Wzmacniacz wymaga zasilania symetrycznego ±33 VDC. Przed uruchomieniem trzeba sprawdzić polaryzację zasilania, masę, wyjścia głośnikowe oraz poprawne wlutowanie kondensatorów elektrolitycznych.

Ścieżki zasilające i wyjściowe można pocynować lub wzmocnić przewodem, aby zwiększyć ich przekrój. To szczególnie ważne przy pracy z większą mocą i dłuższym obciążeniem.

Uwaga: wzmacniacz pracuje z zasilaniem symetrycznym i dużą mocą wyjściową. Przed podłączeniem głośników sprawdź polaryzację zasilania, połączenia masy, wyjścia głośnikowe, radiator układu STK4182 oraz brak zwarć na ścieżkach zasilających i wyjściowych.

Najczęściej zadawane pytania

Co zawiera wersja AVT1594 B?

AVT1594 B to zestaw KIT z płytką PCB oraz elementami do samodzielnego montażu stereofonicznej końcówki mocy z układem STK4182.

Do czego można wykorzystać AVT1594?

Układ sprawdzi się jako stereofoniczna końcówka mocy w nowym wzmacniaczu, systemie nagłaśniającym albo jako zamiennik uszkodzonego stopnia mocy w starszym urządzeniu audio.

Jakiego zasilania wymaga wzmacniacz?

Wzmacniacz wymaga zasilania symetrycznego ±33 VDC. Zasilacz powinien mieć odpowiednią wydajność prądową i poprawnie prowadzoną masę, ponieważ układ pracuje jako końcówka mocy.

Czy układ STK4182 wymaga radiatora?

Tak. STK4182 trzeba zamocować do radiatora. Bez skutecznego odprowadzania ciepła wzmacniacz nie powinien pracować z większą mocą.

Po co wzmacniać ścieżki zasilania i wyjścia?

Przy większej mocy przez ścieżki zasilające i wyjściowe płynie większy prąd. Pocynowanie ścieżek lub dolutowanie przewodu zwiększa ich przekrój i poprawia odporność toru prądowego.

Na co uważać przy pierwszym uruchomieniu?

Przed podłączeniem głośników warto sprawdzić zasilanie, masę, polaryzację kondensatorów, poprawność montażu STK4182, wejścia i wyjścia kanałów oraz brak zwarć na ścieżkach mocy.
