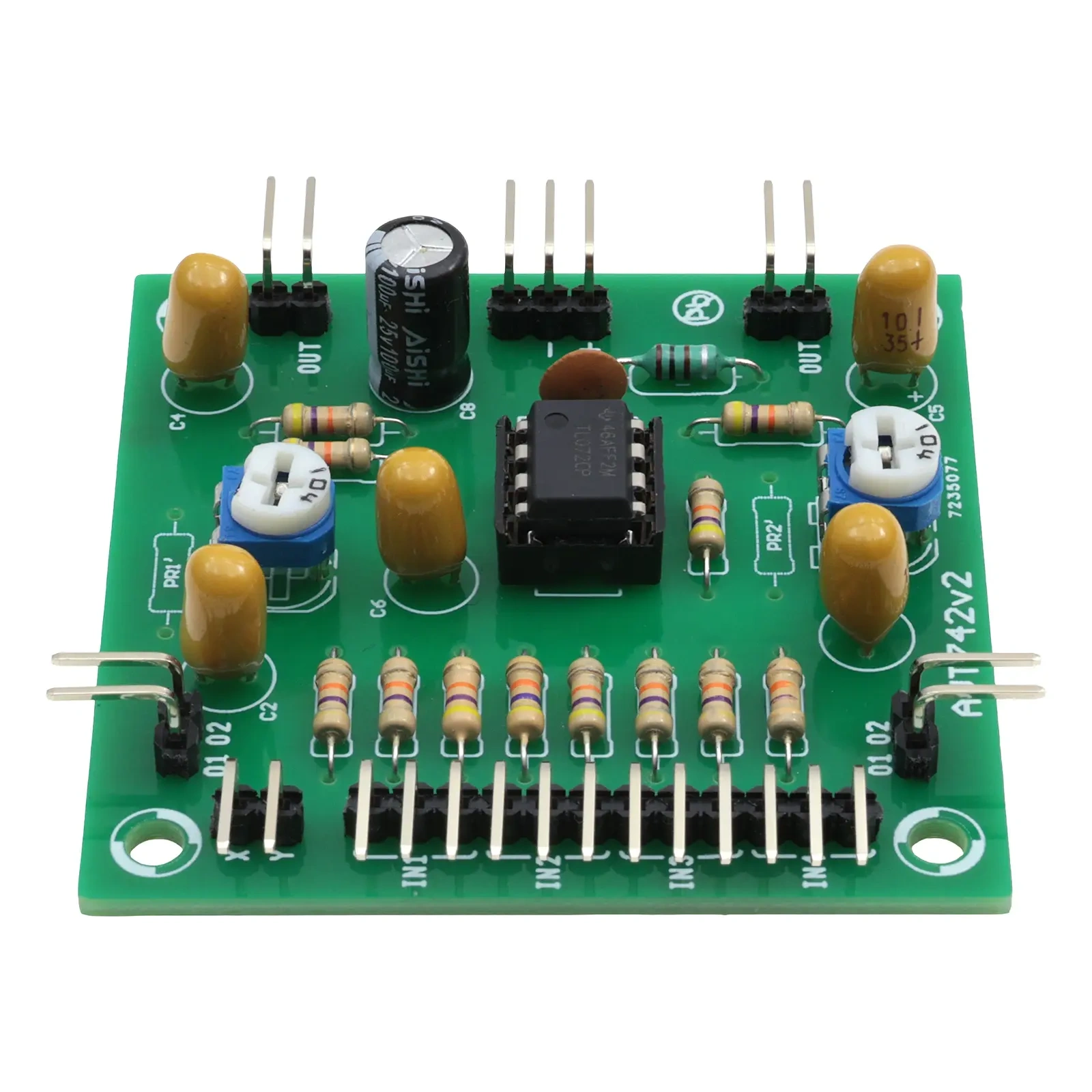

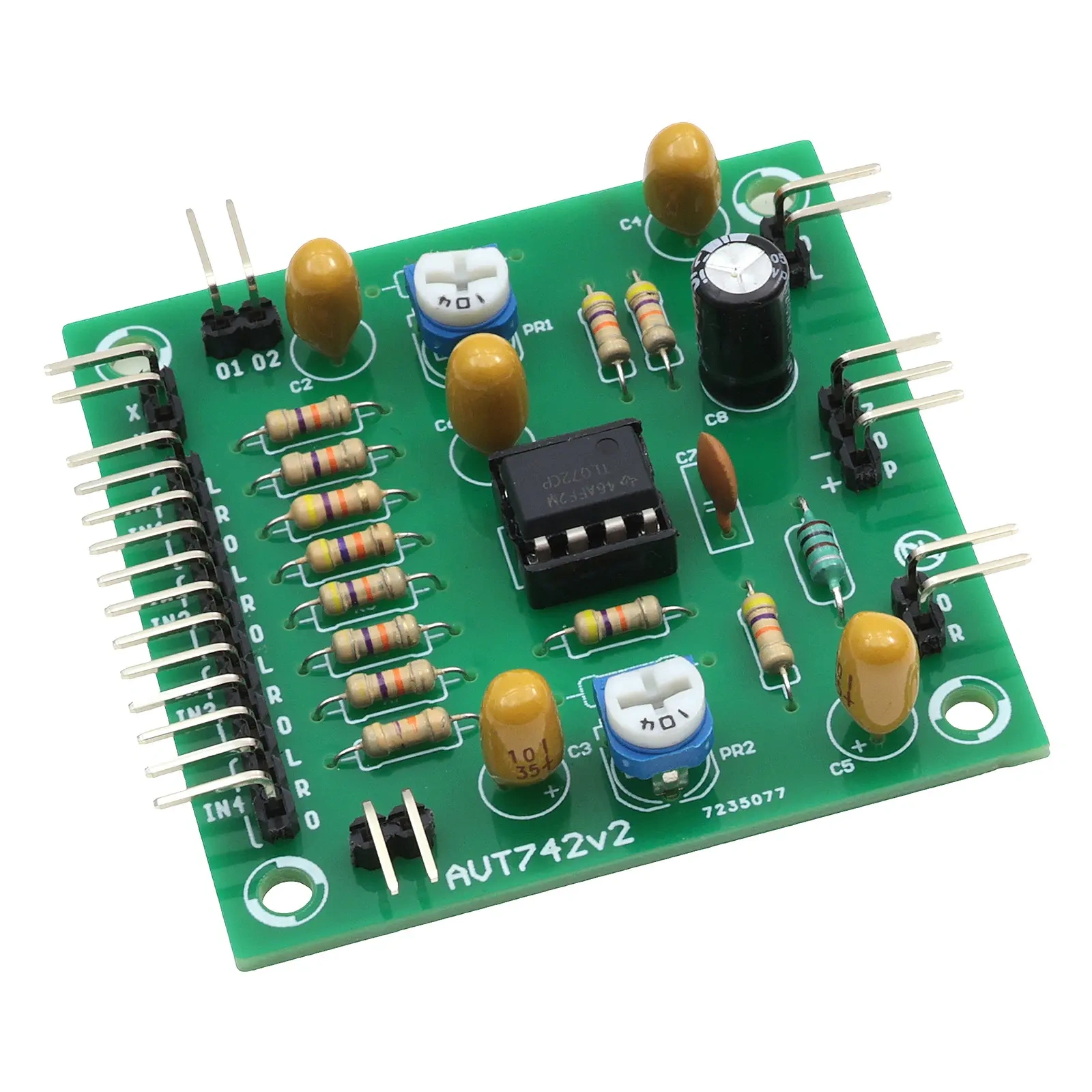

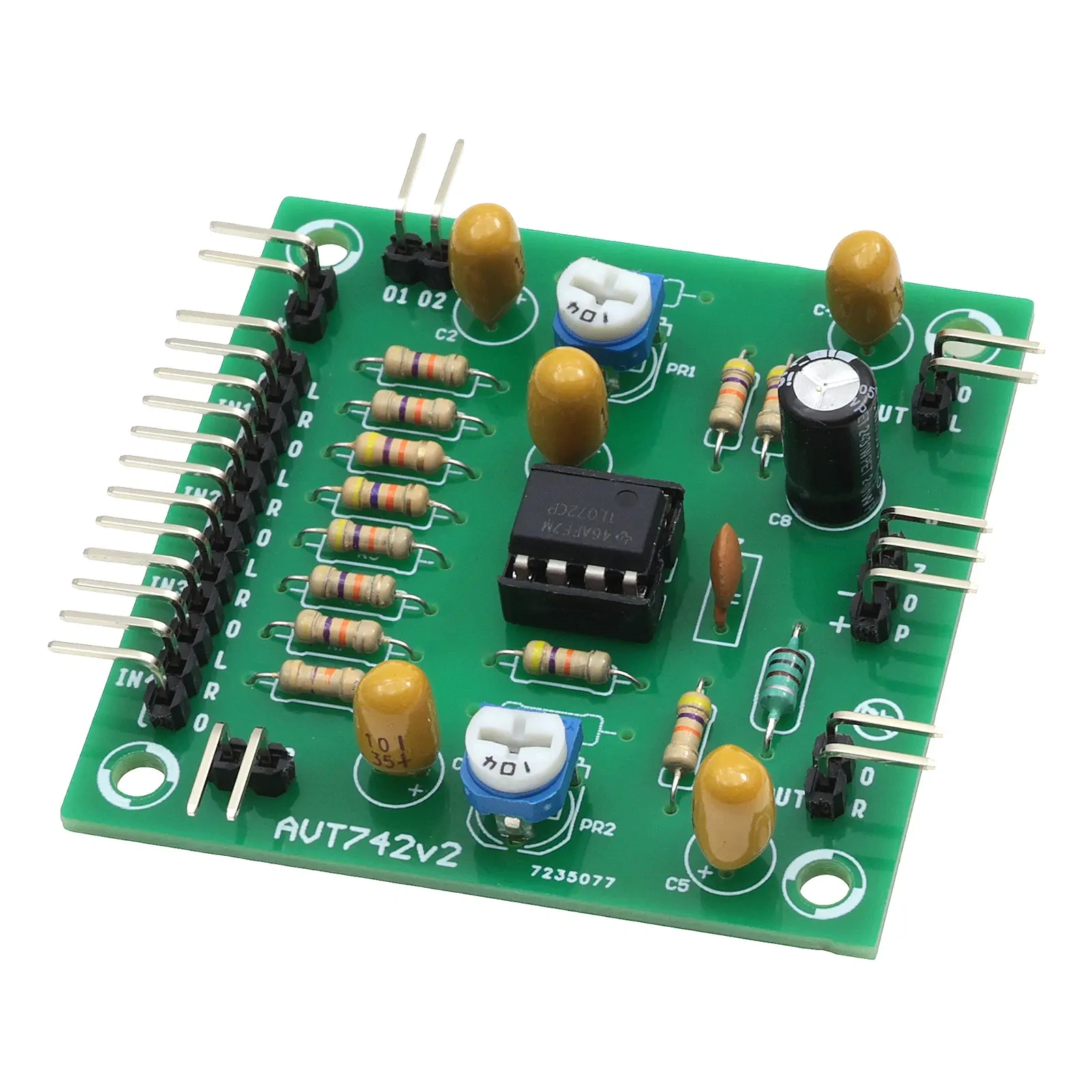

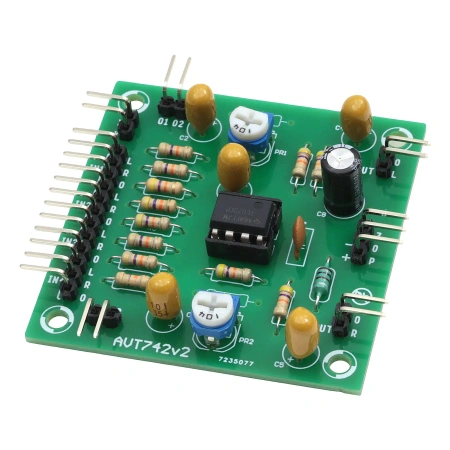

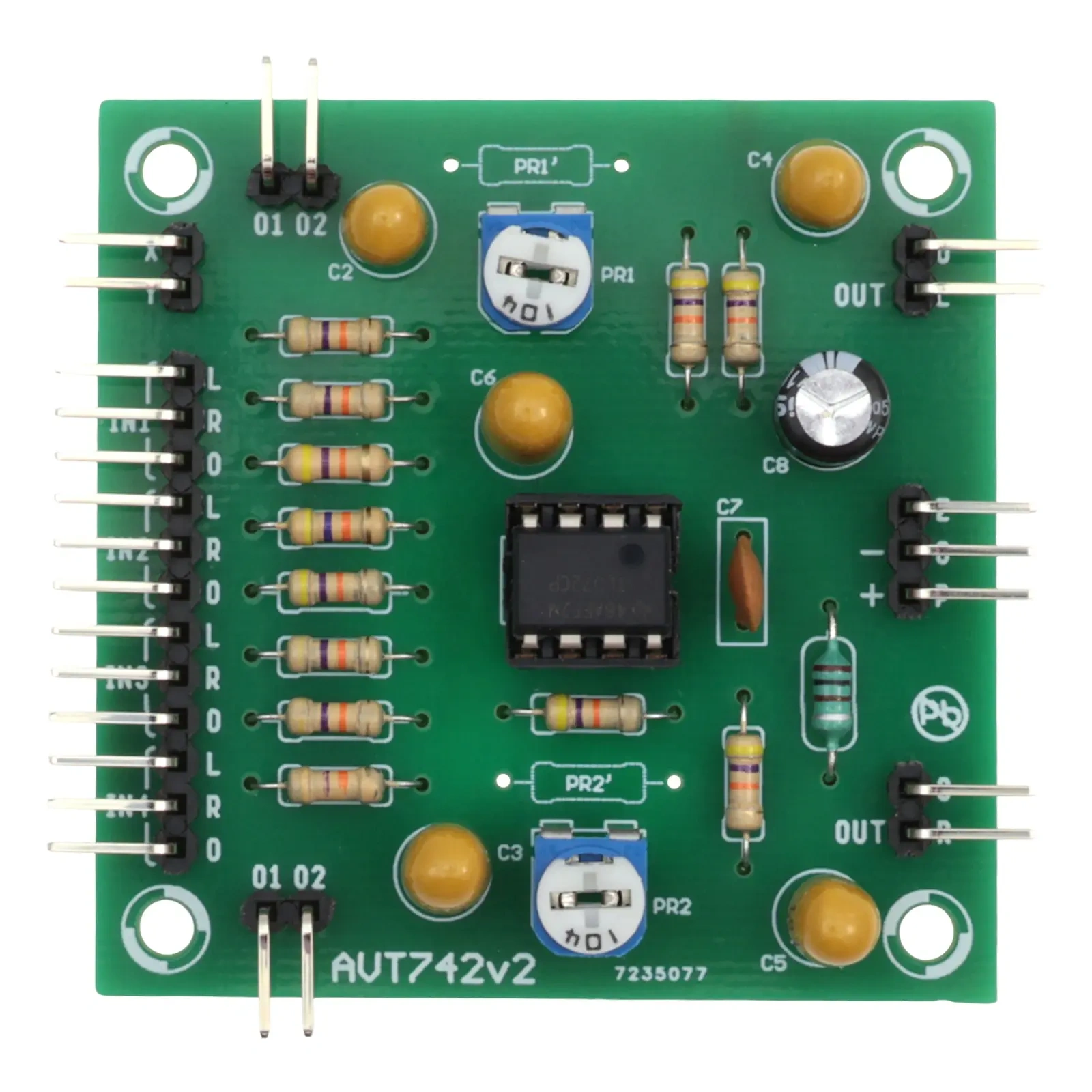

Niskoszumny mikser audio stereo 4-kanałowy TL072 - KIT AVT 742
- Niskoszumny mikser audio stereo TL072 łączy cztery źródła liniowe w jedno wyjście L/R. AVT742 B to KIT DIY z płytką PCB i elementami do lutowania.
Czterokanałowy sumator stereo na TL072 - KIT DIY AVT742
Zestaw elementów do wykonania prostego, niskoszumnego miksera stereo z czterema wejściami audio.
KIT miksera stereo do źródeł liniowych
AVT742 umożliwia zbudowanie prostego miksera stereofonicznego o dobrych parametrach dla typowych sygnałów audio. Cztery wejścia stereo pozwalają sumować sygnały z kilku źródeł i przekazać je do wzmacniacza mocy, aktywnych głośników albo kolejnego stopnia toru audio.
Układ działa z pojedynczym zasilaniem 6–24 V, a poziom sygnału sumy ustawia się potencjometrami PR1 i PR2. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania niskoszumnego miksera audio stereo.
Karta techniczna
AVT742
KIT analogowego miksera stereo z czterema wejściami, układem TL072, kondensatorami separującymi, filtrowaniem zasilania i regulacją sumy.
| Kod projektu | AVT742 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | niskoszumny mikser audio stereo |
| Liczba kanałów wejściowych | 4 kanały stereo |
| Układ aktywny | TL072, podwójny wzmacniacz operacyjny |
| Regulacja poziomu | PR1 i PR2, osobno dla kanału L i R |
| Zasilanie | 6–24 V DC, pojedyncze napięcie |
| Pobór prądu | 3,0 mA przy 6 V; 3,15 mA przy 9 V; 3,2 mA przy 12 V |
| Maksymalny sygnał wyjściowy | 3 Vpp przy 6 V; 6 Vpp przy 9 V; 9 Vpp przy 12 V |
| Wymiary płytki PCB | 53×53 mm |
Wersja
AVT742 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania niskoszumnego miksera audio stereo.
Notes
Układ prawidłowo zmontowany ze sprawnych elementów nie wymaga uruchamiania i powinien pracować od razu po podłączeniu zasilania.
Przy podłączaniu źródeł audio należy stosować potencjometry podwójne o charakterystyce wykładniczej, jeżeli wymagana jest regulacja poziomów poszczególnych wejść.
Przewody między potencjometrami, źródłami sygnału i płytką powinny być możliwie krótkie. W metalowej obudowie masę obudowy należy połączyć z masą układu.
Dla prostego sumowania kilku źródeł można użyć wersji podstawowej z regulacją poziomu sumy przez PR1 i PR2.
Uwaga: AVT742 jest modułem audio do sygnałów liniowych. Zbyt wysoki poziom sygnału wejściowego, błędne prowadzenie masy albo brak ekranowania przewodów mogą powodować szumy, przydźwięk i zniekształcenia.
Najczęściej zadawane pytania
AVT742 B to KIT DIY z płytką PCB i elementami do lutowania niskoszumnego miksera audio stereo.
Do sumowania kilku źródeł audio stereo, budowy małego miksera, wejściowego modułu audio albo prostego układu do nagłośnienia i eksperymentów.
Nie. To analogowy układ audio z podwójnym wzmacniaczem operacyjnym TL072.
Tak. Dokumentacja pokazuje przykładowe układy z potencjometrem crossfadera, ale dodatkowe potencjometry i elementy rozbudowy należy dobrać osobno.
Układ pracuje z pojedynczym napięciem 6–24 V DC i pobiera około 3 mA, zależnie od napięcia zasilania.
