Co zawiera wersja AVT3233 B?

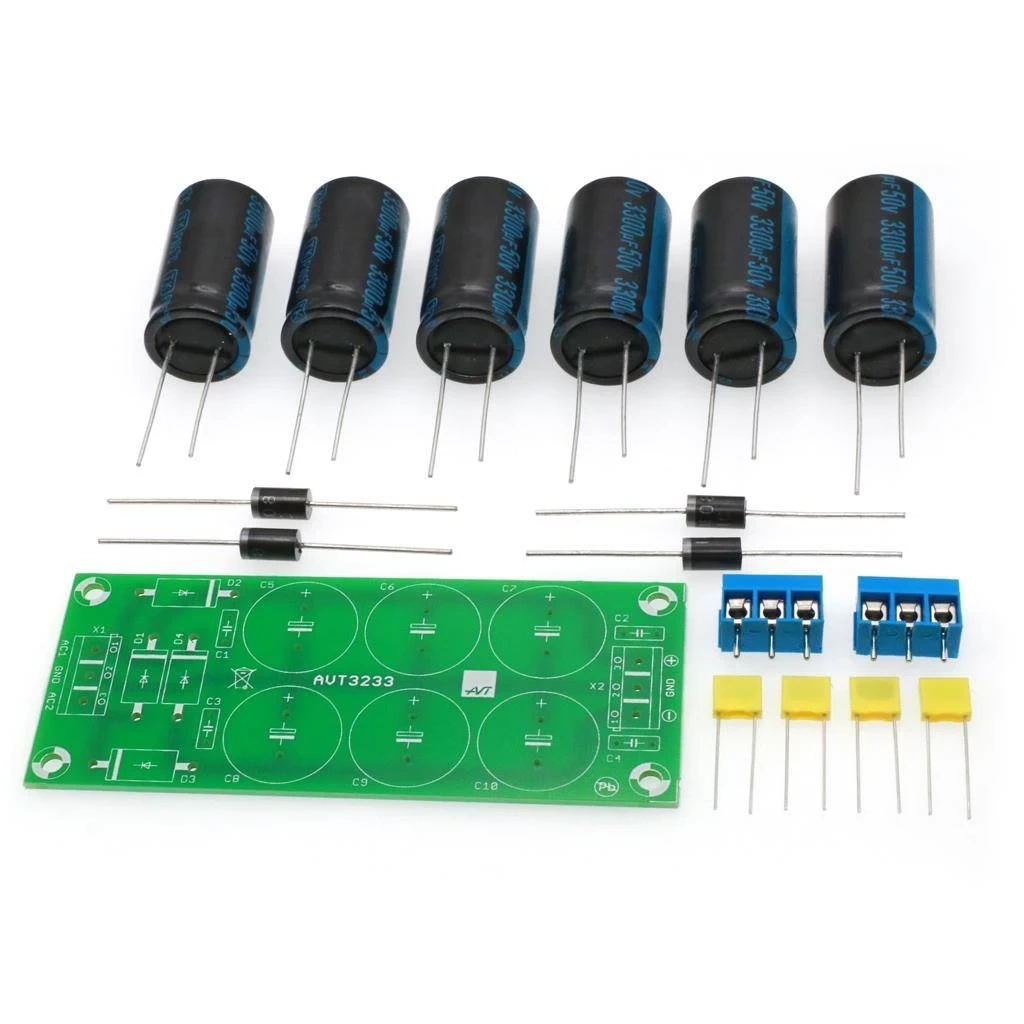

AVT3233 B to zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania zasilacza symetrycznego.
Zasilacz symetryczny do wzmacniaczy audio do 100W - KIT AVT 3233
- Symetryczny zasilacz audio umożliwia wykonanie niestabilizowanego źródła dodatniego i ujemnego napięcia dla końcówek mocy. AVT3233 B to KIT DIY z płytką PCB i elementami do lutowania.
Symetryczny zasilacz audio 6A - KIT DIY AVT3233
Zestaw elementów do wykonania niestabilizowanego zasilacza symetrycznego do wzmacniaczy audio.
KIT zasilacza symetrycznego do wzmacniacza
AVT3233 pozwala zbudować zasilacz symetryczny do wzmacniacza audio o mocy do 100 W. Moduł wykorzystuje dwa przeciwfazowe napięcia wtórne transformatora i wytwarza dodatnią oraz ujemną linię zasilania względem masy GND.
Mostek prostowniczy z diod 1N5408 współpracuje z kondensatorami filtrującymi 6×3300 µF. Układ nie stabilizuje napięcia, ale wygładza napięcie po prostowaniu i dostarcza zasilanie odpowiednie dla końcówek mocy audio. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania zasilacza symetrycznego.
Zasilanie symetryczne dodatnia i ujemna linia napięcia względem masy GND
6×3300 µF filtracji pojemności filtrujące dla dodatniej i ujemnej gałęzi zasilania
PCB 97×41 mm format płytki do montażu we wzmacniaczu lub zasilaczu audio
Skala trudności1/6
Szacowany czas montażu30 min
Karta techniczna
AVT3233

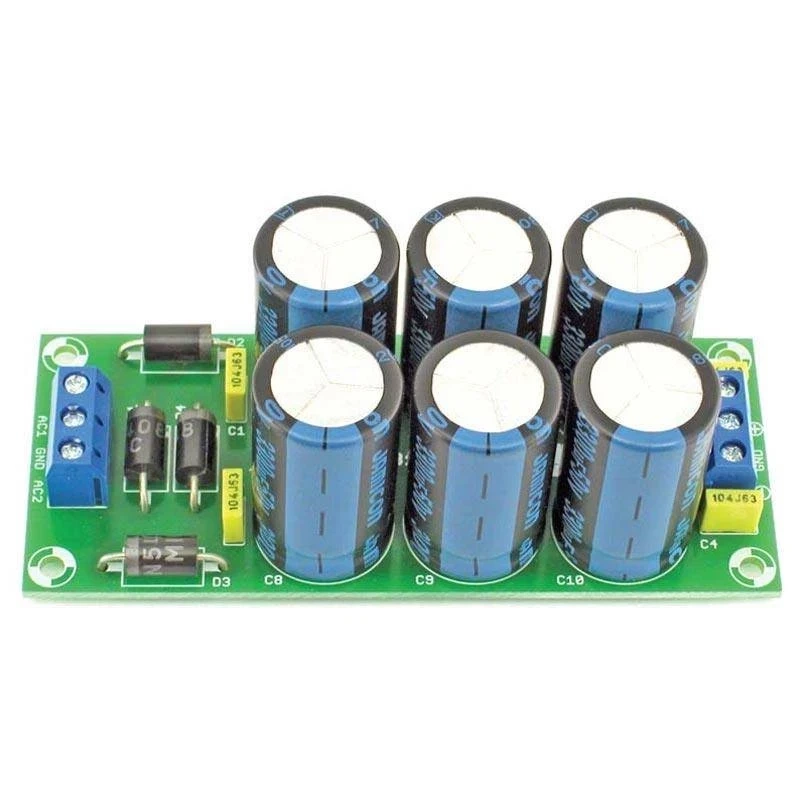

KIT zasilacza symetrycznego z mostkiem Graetza, kondensatorami filtrującymi i zaciskami śrubowymi.
| Kod projektu | AVT3233 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | niestabilizowany zasilacz napięć symetrycznych |
| Zastosowanie | wzmacniacze audio do 100 W |
| Maksymalny prąd wyjściowy | do 6 A |
| Maksymalne napięcie transformatora | 2×34 VAC |
| Prostownik | mostek Graetza z diod 1N5408 |
| Filtracja | 6×3300 µF / 50 V oraz 4×100 nF / 63 V |
| Podłączenie | zaciski śrubowe AC1, GND, AC2 oraz wyjście symetryczne |
| Wymiary płytki PCB | 97×41 mm |

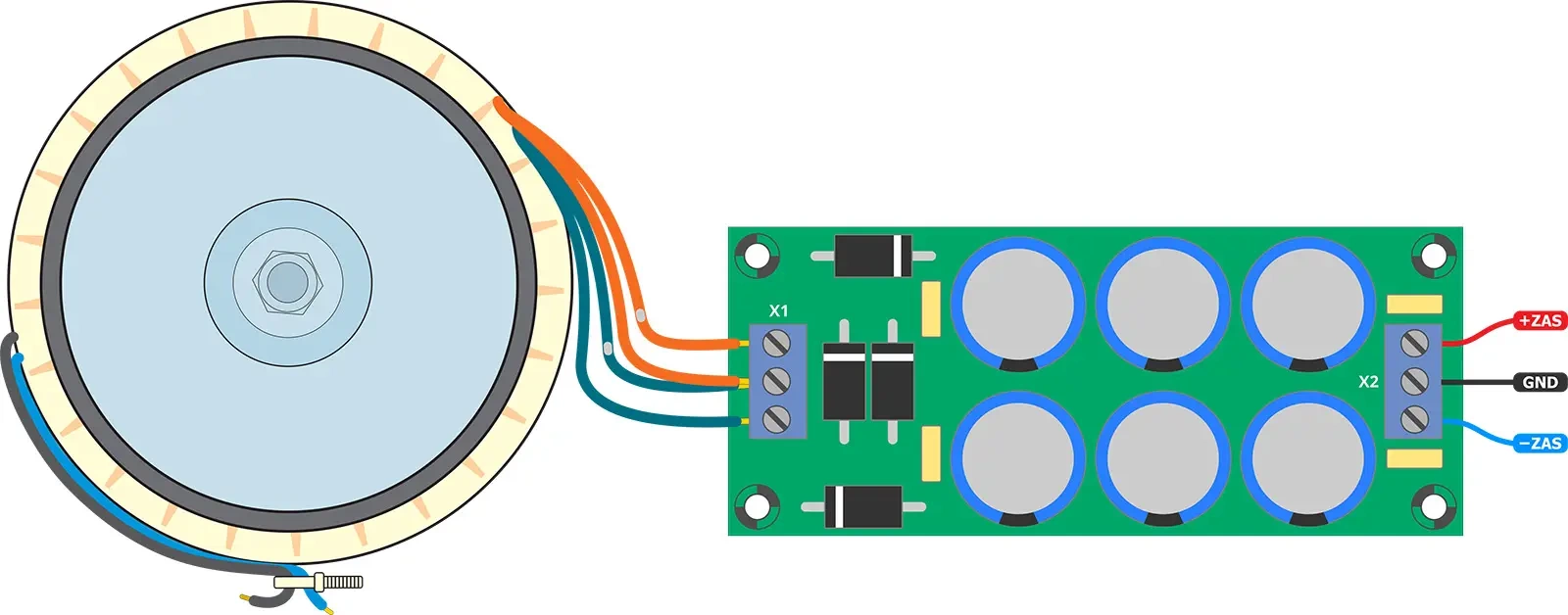

Przykład podłączenia
Wersja
AVT3233 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania zasilacza symetrycznego.
Notes
Montaż jest klasyczny. Należy rozpocząć od diod i elementów o mniejszych rozmiarach, a zakończyć na kondensatorach elektrolitycznych.
Przy prądzie pobieranym z zasilacza powyżej 2,5 A ścieżki prądowe należy dodatkowo pogrubić warstwą cyny albo nalutować przewód, na przykład srebrzankę.
Kondensatory elektrolityczne muszą mieć napięcie nominalne wyższe niż amplituda napięcia nieobciążonego transformatora. Napięcie zmienne w stanie jałowym należy przeliczyć z zapasem.
Dla wzmacniacza stereo można zastosować jeden zasilacz, ale w bardziej rozbudowanych konstrukcjach warto rozważyć oddzielne transformatory i osobne moduły zasilania dla kanałów.
Uwaga: w zasilaczu mogą występować napięcia niebezpieczne dla zdrowia i życia, także po odłączeniu zasilania. Przed pracami przy układzie i przed podłączeniem wzmacniacza należy rozładować kondensatory C5...C10 oraz sprawdzić polaryzację kondensatorów elektrolitycznych.
Najczęściej zadawane pytania
Do czego można użyć AVT3233?
Do zasilania wzmacniaczy audio wymagających napięcia dodatniego i ujemnego względem masy GND.
Czy AVT3233 wymaga programowania?
Nie. To układ zasilacza z diodami prostowniczymi i kondensatorami, bez mikrokontrolera i bez programu.
Czy trzeba pogrubiać ścieżki?
Przy poborze prądu większym niż 2,5 A dokumentacja zaleca pogrubienie ścieżek przez dodatkową warstwę cyny albo nalutowanie przewodu.
Czy to zasilacz stabilizowany?
Nie. AVT3233 jest zasilaczem niestabilizowanym, prostującym i filtrującym napięcie z transformatora.
