Opóźniacz załączenia głośników 230V do wzmacniacza audio - KIT AVT 5717
- Opóźniacz załączenia głośników chroni przed stukami przy starcie wzmacniacza i odłącza kolumny po zaniku 230 V. AVT5717 B to KIT DIY z płytką PCB i elementami do lutowania przekaźników.
Układ opóźnionego dołączania kolumn do wzmacniacza - KIT DIY AVT5717

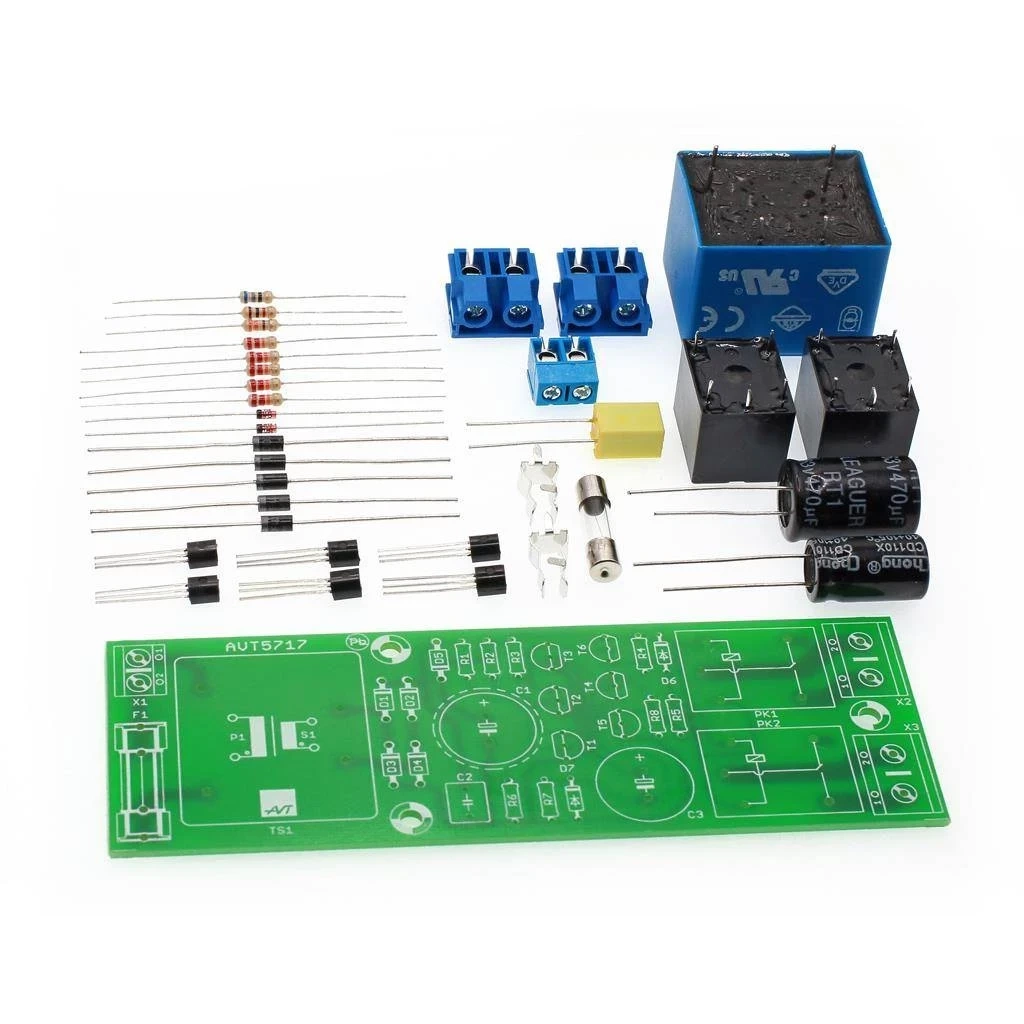

Zestaw elementów do wykonania opóźniacza dołączenia głośników zasilanego z 230 VAC, z dwoma przekaźnikami 24 V i transformatorem na płytce.
KIT do ochrony kolumn przy starcie i wyłączaniu wzmacniacza
AVT5717 B pozwala zbudować opóźniacz dołączenia głośników do wzmacniacza audio. Układ zmniejsza ryzyko stuków w kolumnach, ponieważ przekaźniki podłączają wyjścia głośnikowe dopiero po krótkiej zwłoce od włączenia zasilania.
Po zaniku napięcia sieciowego głośniki są szybko odłączane od wzmacniacza. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania opóźniacza dołączenia głośników zasilanego z 230 VAC.
Karta techniczna
AVT5717
KIT opóźniacza dołączenia głośników do wzmacniaczy audio, z zasilaniem 230 VAC i szybkim odłączaniem kolumn po zaniku napięcia sieciowego.
| Kod projektu | AVT5717 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | opóźniacz dołączenia głośników |
| Zastosowanie | wzmacniacze mocy audio zasilane z 230 VAC |
| Czas opóźnienia załączenia | około 1–3 s |
| Zasilanie układu | 230 VAC, transformator 24 V |
| Wyjścia głośnikowe | dwa tory przełączane przekaźnikami |
| Obciążalność styków | nominalnie 10 A każdy |
| Maksymalna moc wzmacniacza | do 2×500 W |
| Bezpiecznik | 100 mA |
| Wymiary płytki PCB | 120×40 mm |
Wersja

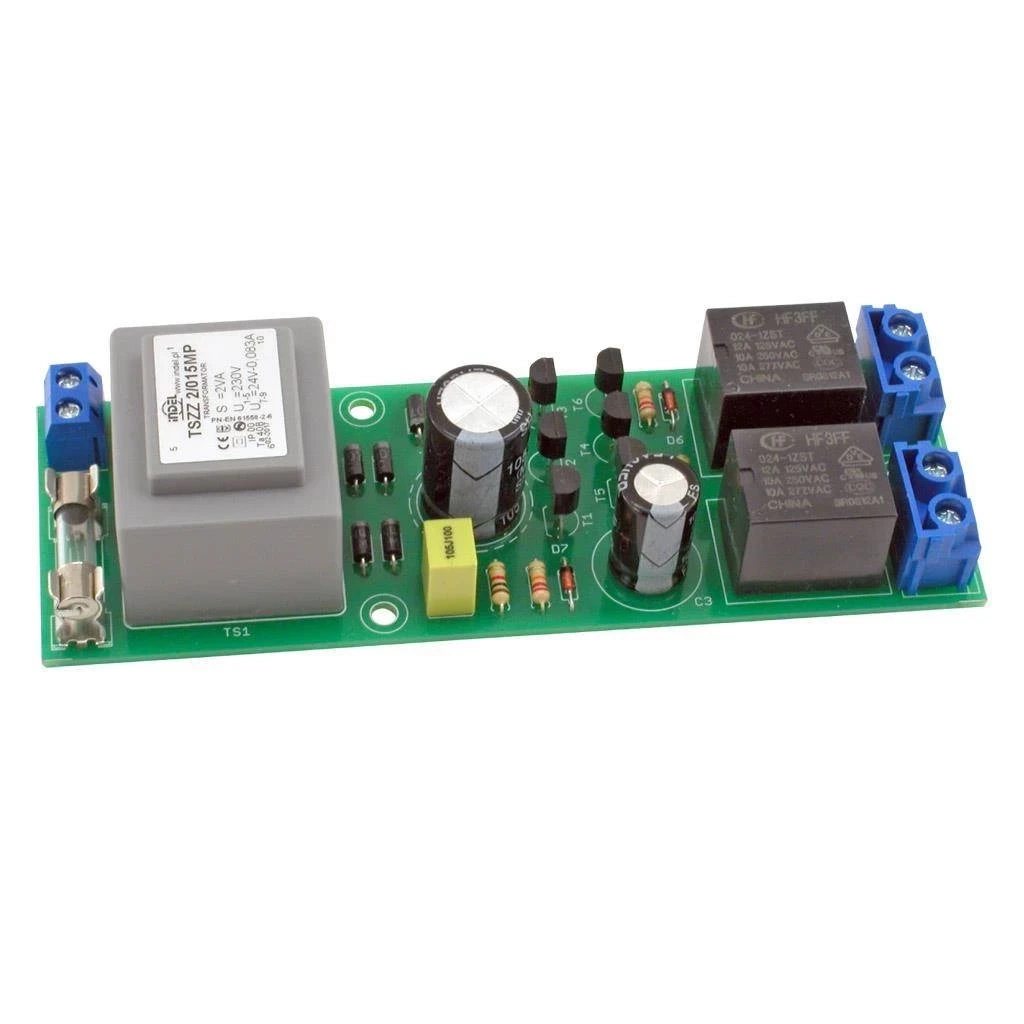

AVT5717 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania opóźniacza dołączenia głośników do wzmacniacza audio.
Notes
Montaż należy rozpocząć od rezystorów, diod i innych niskich elementów, a zakończyć kondensatorami elektrolitycznymi, przekaźnikami, złączami i transformatorem.
Układ poprawnie zmontowany ze sprawnych elementów powinien pracować od razu. Przy pierwszym uruchomieniu czas zwłoki może być dłuższy, jeżeli kondensator C3 jest rozformowany.
Wyjścia kolumnowe wzmacniacza należy prowadzić przez złącza X2 i X3, a zasilanie sieciowe 230 VAC dołączyć do X1.
Układ wykorzystuje prąd podtrzymania przekaźników, aby po ich zadziałaniu zmniejszyć pobór prądu cewek.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia. AVT5717 B jest zestawem do samodzielnego montażu; praca z częścią sieciową wymaga kwalifikacji, obudowy, izolacji, bezpiecznika i kontroli poprawności wykonania.
Najczęściej zadawane pytania
AVT5717 B to KIT DIY z płytką PCB i elementami do lutowania opóźniacza dołączenia głośników.
Po włączeniu zasilania układ czeka około 1–3 s i dopiero wtedy dołącza głośniki do wzmacniacza. Po zaniku 230 VAC szybko odłącza kolumny.
Nie. Układ działa sprzętowo i nie zawiera mikrokontrolera.
Układ jest przewidziany do wzmacniaczy audio zasilanych z 230 VAC, o maksymalnej mocy wyjściowej do 2×500 W.
Tak. Zasilanie układu to 230 VAC, dlatego montaż i uruchomienie wymagają kwalifikacji oraz obudowy zabezpieczającej.
