Filtr pasmowo-zaporowy 50Hz stereo do redukcji brumu - KIT AVT 5753
- Filtr pasmowo-zaporowy 50Hz tłumi brum sieciowy w dwukanałowym torze audio i zachowuje pozostałe pasmo. AVT5753 B to KIT DIY z płytką PCB i elementami do lutowania.
Dwukanałowy filtr 50 Hz ograniczający przydźwięk w torze audio - KIT DIY AVT5753
Zestaw elementów do wykonania analogowego filtra pasmowo-zaporowego 50 Hz dla dwóch niezależnych kanałów audio.
KIT filtra do tłumienia sieciowego brumu 50 Hz

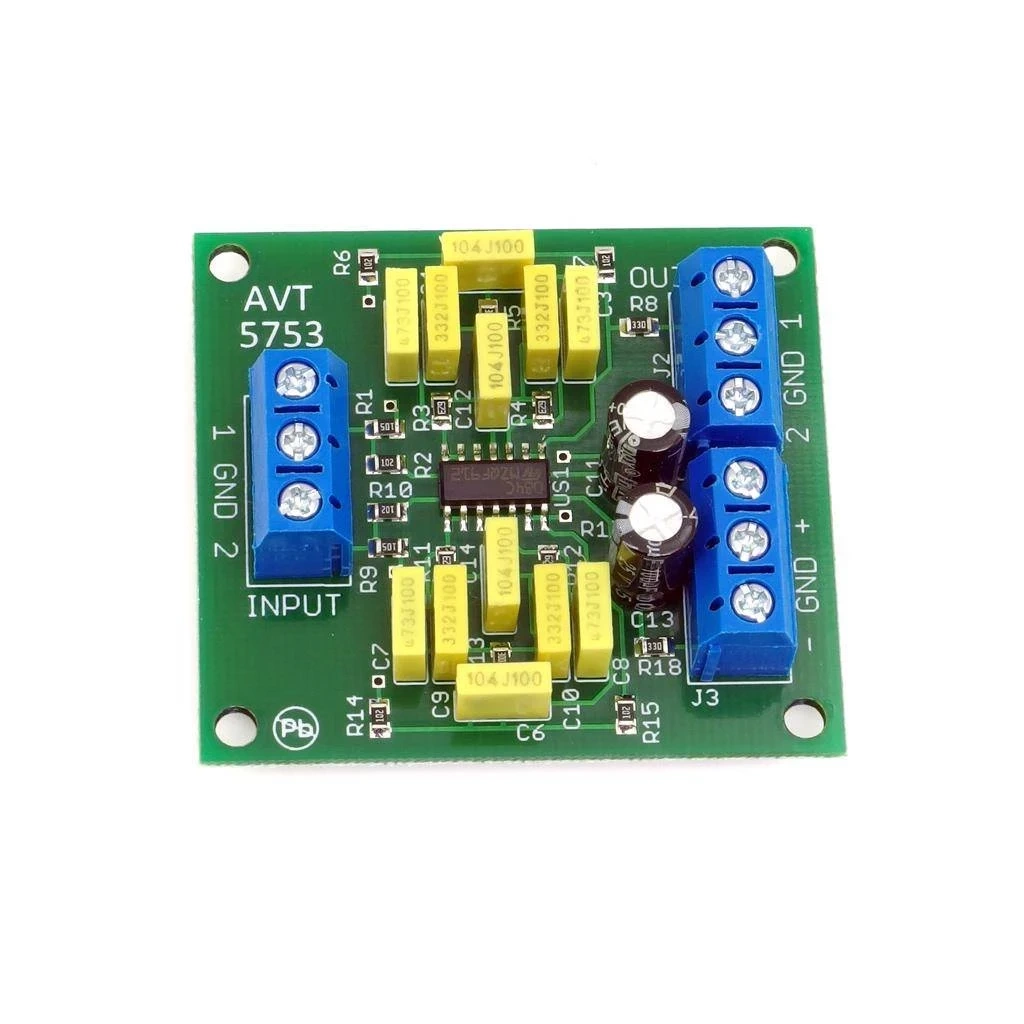

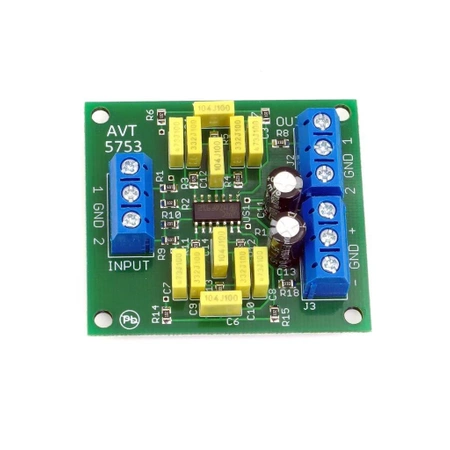

AVT5753 B pozwala zbudować dwukanałowy filtr pasmowo-zaporowy do torów audio, w których pojawia się przydźwięk 50 Hz. Układ jest przydatny zwłaszcza przy sygnałach z mikrofonów, długich przewodach i instalacjach podatnych na zakłócenia sieciowe.
W paśmie przepustowym filtr ma wzmocnienie 0 dB, a w okolicy 50 Hz uzyskuje tłumienie około 35 dB. Konstrukcja jest w pełni analogowa i wykorzystuje wzmacniacz operacyjny TL084 oraz elementy RC. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania filtra pasmowo-zaporowego 50 Hz.
Karta techniczna
AVT5753
KIT analogowego filtra pasmowo-zaporowego 50 Hz z dwoma kanałami audio, wzmacniaczem TL084 i zasilaniem symetrycznym.
| Kod projektu | AVT5753 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | filtr pasmowo-zaporowy 50 Hz |
| Liczba kanałów | 2 niezależne kanały audio |
| Topologia filtru | podwójne T ze sprzężeniem zwrotnym |
| Układ scalony | TL084 |
| Tłumienie maksymalne | około 35 dB w okolicy 50 Hz |
| Wzmocnienie w paśmie przepustowym | 0 dB, 1 V/V |
| Pasmo pracy | około 20 Hz–50 kHz |
| Zasilanie | symetryczne ±9…15 V DC |
| Rezystancja wejściowa | 1 MΩ |
| Rezystancja wyjściowa | około 33 Ω |
| Wymiary płytki PCB | 50×45 mm |
Wersja
AVT5753 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania dwukanałowego filtra pasmowo-zaporowego 50 Hz.
Notes

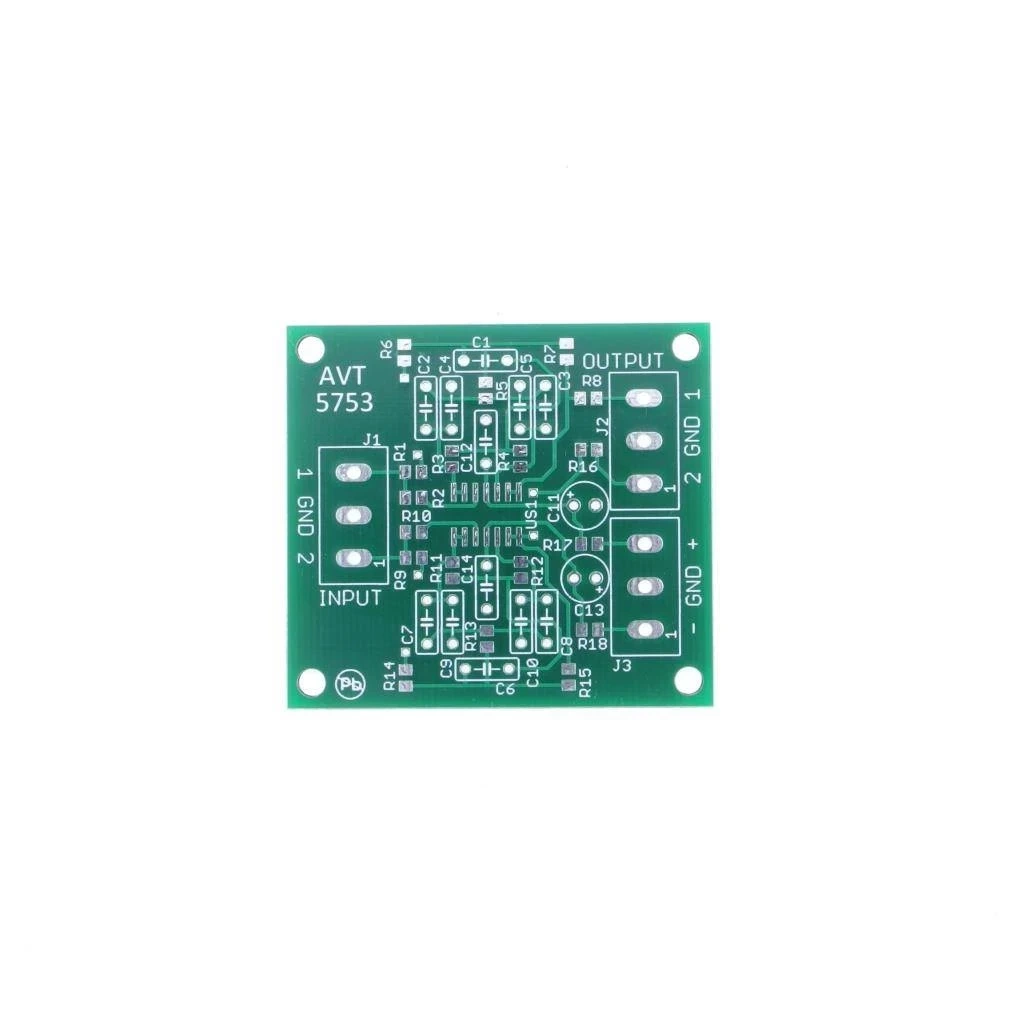

Wszystkie elementy znajdują się po stronie TOP płytki. Montaż należy rozpocząć od elementów SMD, a następnie wlutować elementy przewlekane.
Prawidłowo zmontowany układ nie wymaga regulacji. Po podaniu zasilania symetrycznego i sygnału audio jest gotowy do pracy.
Zasilanie ±9…15 V powinno być dobrze filtrowane. Pobór prądu bez podanego sygnału wynosi około 3 mA.
Jeżeli brum pochodzi z pętli masy lub złego ekranowania przewodów, filtr ograniczy składową 50 Hz, ale nie usunie przyczyny problemu.
Uwaga: AVT5753 B jest zestawem do samodzielnego montażu z elementami SMD. Przed włączeniem należy sprawdzić kierunek kondensatorów elektrolitycznych, poprawność zasilania symetrycznego oraz brak zwarć w torze audio i zasilania.
Najczęściej zadawane pytania
AVT5753 B to KIT DIY z płytką PCB i elementami do lutowania filtra pasmowo-zaporowego 50 Hz.
Do tłumienia brumu 50 Hz w sygnałach audio, bez wycinania całego zakresu niskich częstotliwości.
Nie. To analogowy układ audio oparty na TL084 i elementach RC.
Układ ma dwa niezależne kanały, więc może pracować w torze stereo lub w dwóch osobnych liniach audio.
Potrzebne jest zasilanie symetryczne ±9…15 V DC.
