Opóźniacz dołączenia głośników do wzmacniacza audio - KIT AVT 2854
- Opóźniacz dołączenia głośników zapobiega stukom przy włączaniu wzmacniacza i odłącza kolumny po zaniku zasilania. AVT2854 B to KIT DIY z płytką PCB i elementami do lutowania.
Opóźniacz dołączenia głośników do wzmacniacza - KIT DIY AVT2854
Zestaw elementów do wykonania układu, który dołącza głośniki z opóźnieniem i szybko odłącza je po wyłączeniu zasilania.
KIT do ochrony głośników przed stukami wzmacniacza
AVT2854 realizuje dwie funkcje przydatne we wzmacniaczu mocy audio: dołącza głośniki do wyjścia wzmacniacza z kilkusekundowym opóźnieniem oraz odłącza je natychmiast po wyłączeniu napięcia zasilania.
Opóźnienie przy włączeniu wynosi około 2 s, a opóźnienie przy wyłączeniu jest krótsze niż 0,5 s. Elementem wykonawczym jest przekaźnik z dwiema parami styków 2×8 A. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania opóźniacza dołączenia głośników.
Karta techniczna
AVT2854
Zestaw do budowy opóźniacza głośnikowego z przekaźnikiem, przeznaczonego do wzmacniaczy mocy audio.
| Kod projektu | AVT2854 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | opóźniacz dołączenia głośników |
| Zastosowanie | wzmacniacze mocy audio |
| Opóźnienie przy włączeniu | około 2 s |
| Opóźnienie przy wyłączeniu | poniżej 0,5 s |
| Element wykonawczy | przekaźnik |
| Styki przekaźnika | 2×8 A |
| Moc wzmacniacza | do 500 W/kanał |
| Zasilanie | 20–30 VAC |

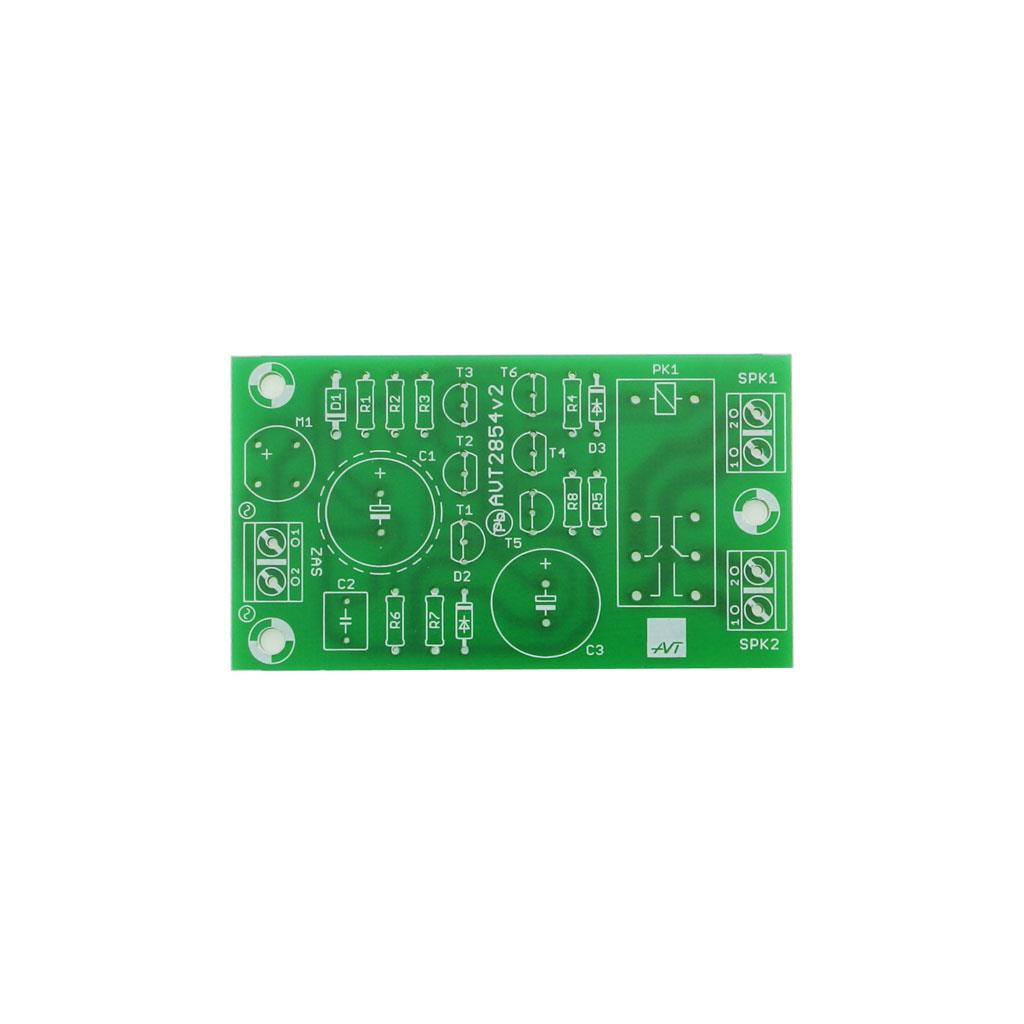

| Wymiary płytki PCB | 40×72 mm |
Wersja

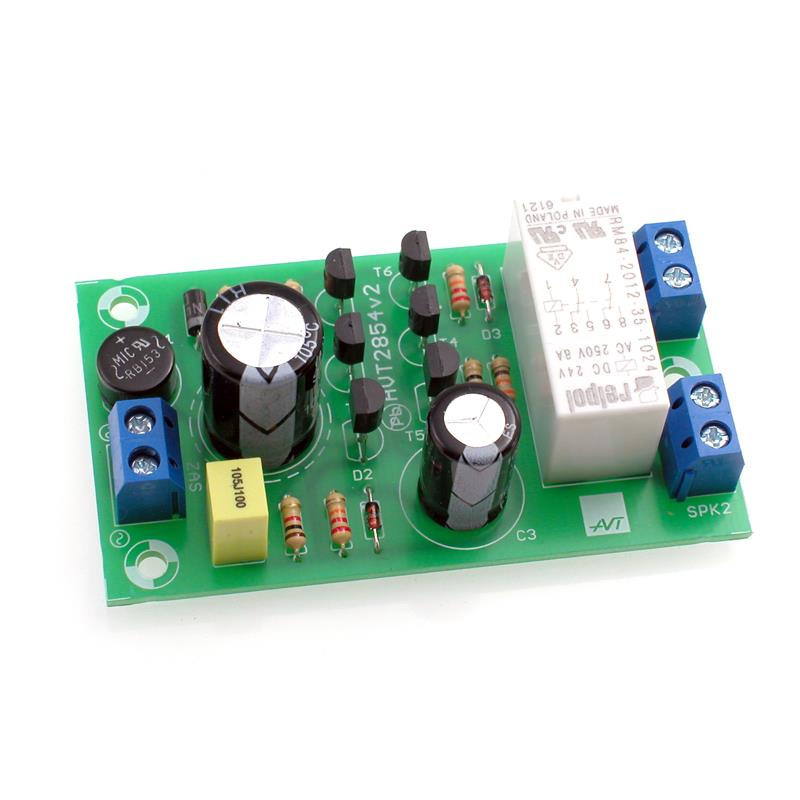

AVT2854 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania opóźniacza dołączenia głośników.
Notes
Montaż jest klasyczny: najpierw należy wlutować elementy najmniejsze, a następnie coraz większe. Szczególną uwagę trzeba zwrócić na poprawną orientację diod, tranzystorów, mostka prostowniczego i kondensatorów elektrolitycznych.
Układ jest zasilany napięciem zmiennym 20–30 VAC pobieranym z transformatora wzmacniacza. Podłącza się go tylko do zasilania oraz obwodów głośnikowych.
Po poprawnym zmontowaniu układ nie wymaga uruchamiania ani kalibracji. Po dołączeniu do transformatora o wymaganym napięciu powinien od razu prawidłowo pracować.
W układzie zastosowano obwód ograniczania prądu przekaźnika po jego zadziałaniu. Dzięki temu mniej grzeją się przekaźnik i rezystor R5.
Uwaga: zestaw jest przeznaczony do montażu w torze wzmacniacza audio. Błędne podłączenie zasilania lub obwodów głośnikowych może uszkodzić wzmacniacz, głośniki albo sam moduł.
Najczęściej zadawane pytania
AVT2854 B to zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania opóźniacza dołączenia głośników.
Do wzmacniaczy mocy audio, w których potrzebne jest opóźnione dołączenie głośników po włączeniu zasilania i szybkie odłączenie ich po wyłączeniu wzmacniacza.
Tak. Przekaźnik ma dwie pary styków 2×8 A, a dokumentacja wskazuje możliwość współpracy ze wzmacniaczami do 500 W/kanał.
Nie. AVT2854 jest układem analogowym, bez mikrokontrolera i bez programu.
Układ wymaga napięcia 20–30 VAC z transformatora zastosowanego we wzmacniaczu mocy.
