- Filtr aktywny do subwoofera sumuje kanały stereo, ogranicza pasmo do 18–150 Hz i udostępnia dwa sygnały o przeciwnych fazach. AVT2449 B to KIT DIY z płytką PCB i elementami do lutowania.
Filtr aktywny do subwoofera 18–150 Hz - KIT DIY AVT2449
Zestaw elementów do wykonania aktywnego filtru subwoofera z sumowaniem kanałów stereo i wyjściami o przeciwnych fazach.
Aktywny filtr niskotonowy do kanału subwoofera
AVT2449 ułatwia wykonanie kanału subwoofera w systemie audio. Układ sumuje sygnały z obu kanałów stereofonicznych, odfiltrowuje niepotrzebne wyższe częstotliwości i przygotowuje sygnał niskotonowy dla dalszego wzmacniania.
Moduł może przyjąć sygnał z wejścia liniowego albo z wyjść głośnikowych stereofonicznego wzmacniacza mocy. Na punktach wyjściowych dostępne są dwa sygnały o przeciwnych fazach, przydatne przy realizacji wzmacniacza mostkowego. Wersja B obejmuje płytkę PCB oraz elementy przewidziane do samodzielnego montażu.
Karta techniczna
AVT2449
Aktywny filtr subwoofera z wejściem liniowym, wejściem z wyjść głośnikowych wzmacniacza i regulacją poziomu PR1.
| Kod projektu | AVT2449 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | filtr aktywny do subwoofera |
| Funkcje | sumowanie kanałów stereo, filtracja wyższych częstotliwości, dwa wyjścia o przeciwnych fazach |
| Pasmo przenoszenia | 18 Hz–150 Hz dla elementów dostarczonych w zestawie |
| Wejście liniowe | A, B; poziom 100 mV–1 V |
| Wejście z wyjść głośnikowych | C, D |
| Wyjścia sygnałowe | E, F; sygnały o przeciwnych fazach |
| Zasilanie pojedyncze | 10–35 V |
| Zasilanie symetryczne | ±5–±16 V |

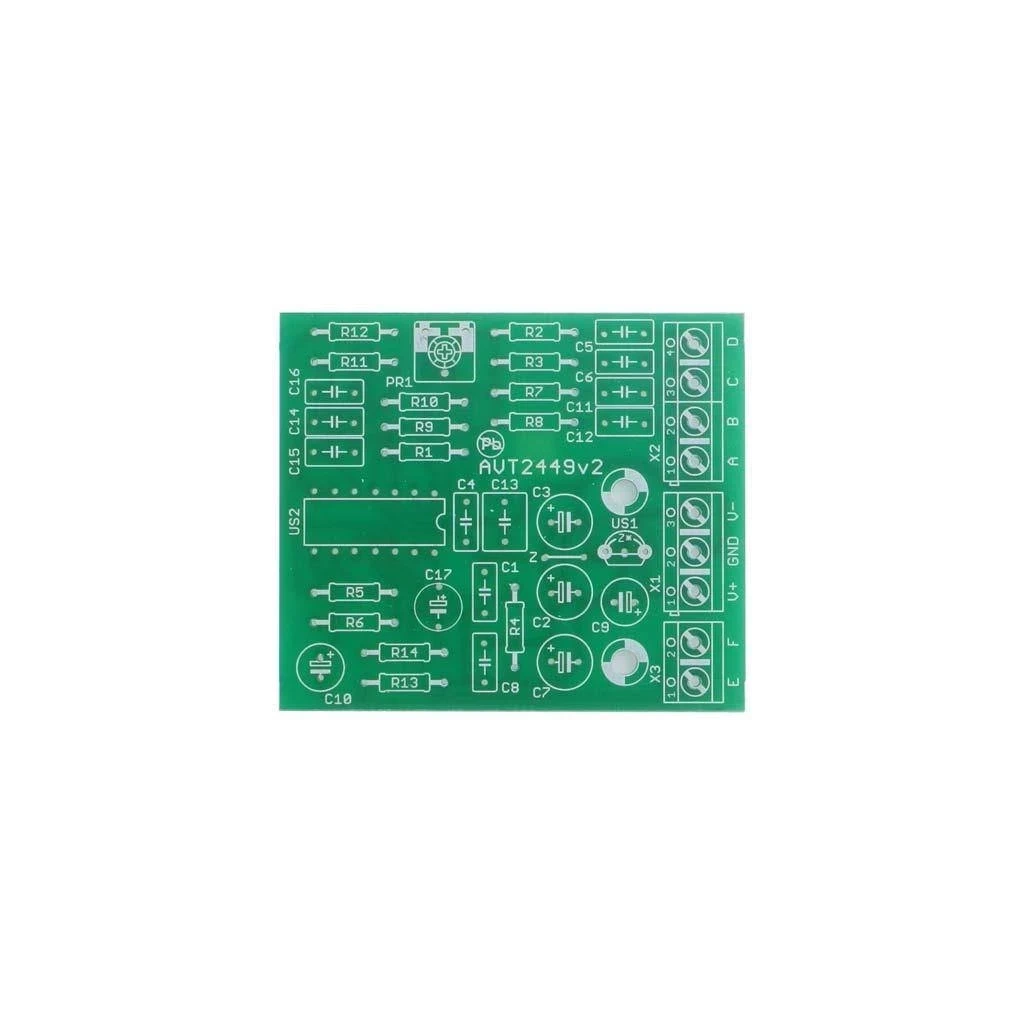

| Wymiary płytki PCB | 50×58 mm |
Wersja

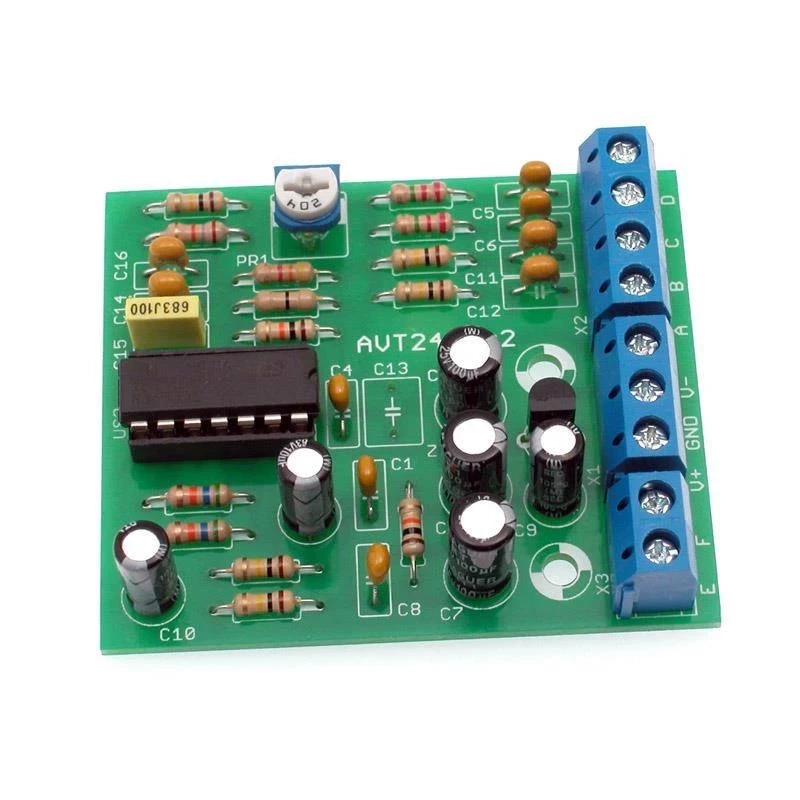

AVT2449 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania filtru aktywnego do subwoofera.
Notes
Montaż jest klasyczny: najpierw należy wlutować zworę Z obok C3, następnie elementy najmniejsze, a później coraz większe. W wersji typowej nie montuje się C13, a zamiast R9 stosuje się zworę 0 Ω.
Konfiguracja zasilania wymaga decyzji przed montażem. Dla zasilania pojedynczego i symetrycznego dokumentacja przewiduje inne elementy montowane, pomijane oraz zwory.
Układ zmontowany ze sprawnych elementów nie wymaga specjalnego uruchamiania. Po podłączeniu wzmacniacza i głośnika subwoofera należy ustawić PR1, aby dobrać proporcje tonów najniższych do pozostałych.
Sygnał można podać z wyjścia liniowego 100 mV–1 V albo z wyjść głośnikowych wzmacniacza. Wykorzystanie sygnału z wyjść głośnikowych pozwala zachować proporcje głośności subwoofera względem kolumn systemu stereo.
Uwaga: przed lutowaniem należy wybrać sposób zasilania filtru. Inaczej wykonuje się obwody dla zasilania pojedynczego 10–35 V, a inaczej dla zasilania symetrycznego ±5–±16 V.
Najczęściej zadawane pytania
AVT2449 B to zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania filtru aktywnego do subwoofera.
Do realizacji kanału subwoofera w systemie audio, szczególnie gdy potrzebne jest zsumowanie sygnału stereo, odfiltrowanie wyższych częstotliwości i uzyskanie sygnałów o przeciwnych fazach.
Nie. AVT2449 jest analogowym filtrem aktywnym opartym na wzmacniaczu operacyjnym TL074 i nie wymaga mikrokontrolera ani programu.
Tak. Układ może pracować z zasilaniem pojedynczym 10–35 V albo symetrycznym ±5–±16 V, ale wymaga odpowiedniego wykonania obwodów zasilania.
Wejście liniowe A, B przyjmuje sygnał 100 mV–1 V. Punkty C, D służą do pobrania sygnału z wyjść wzmacniacza mocy, co pomaga zachować proporcje głośności subwoofera względem kolumn stereo.
