Dotykowy generator dźwięku syreny z niebieską diodą LED - KIT AVT 740

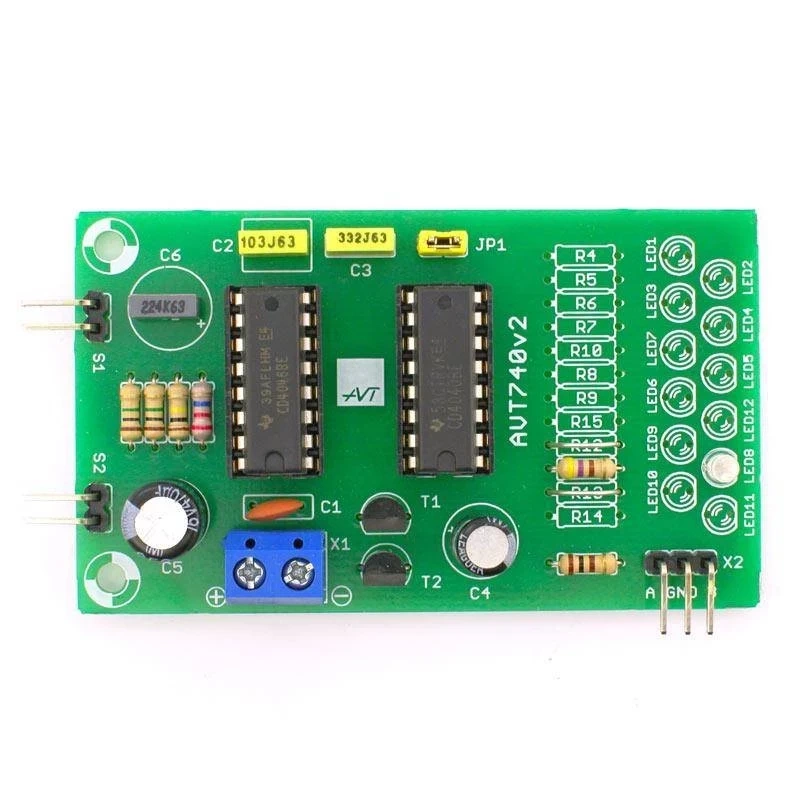

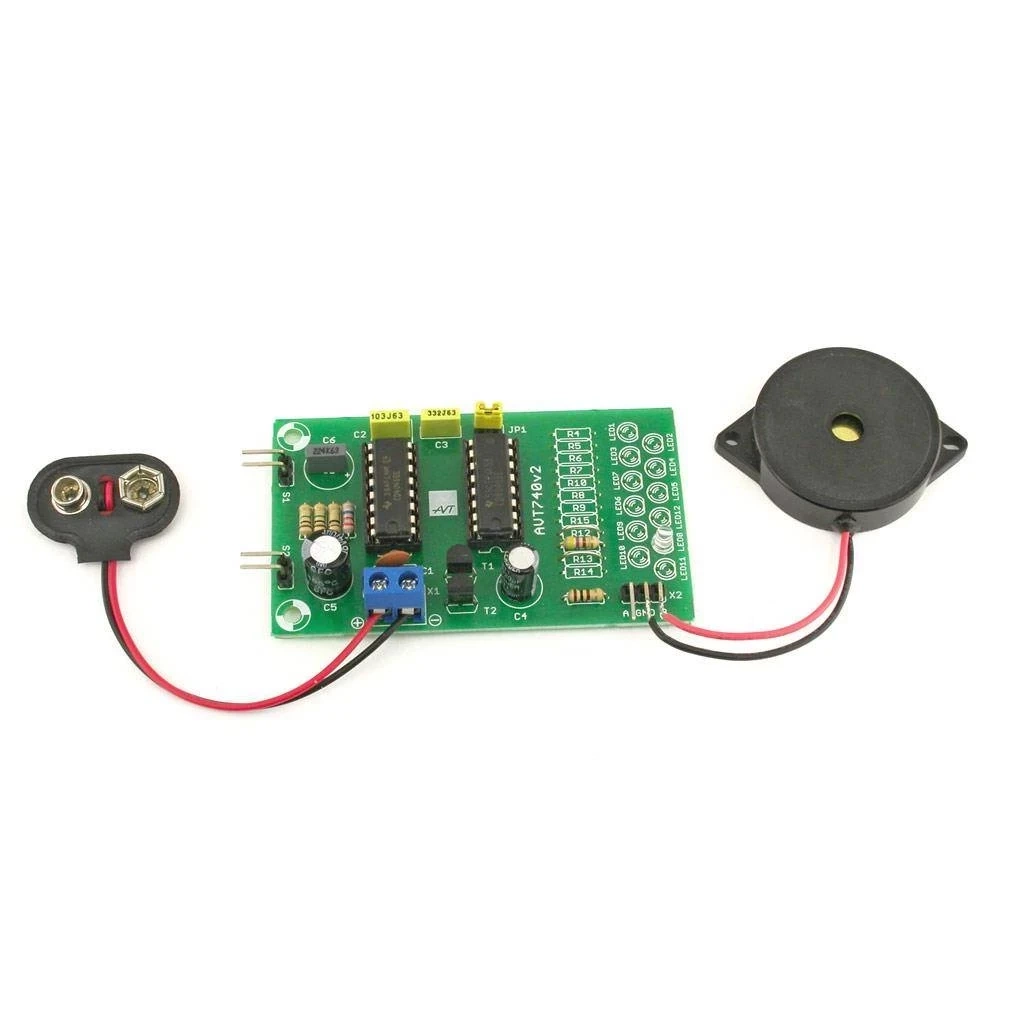

- Dotykowy generator dźwięku syreny tworzy efektowne sekwencje tonów sterowane sensorami S1 i S2 oraz sygnalizowane niebieską diodą LED. AVT740 B to KIT DIY z płytką PCB i elementami do lutowania.
Generator VCO z dotykową zmianą tonu - KIT DIY AVT740
Zestaw elementów do wykonania dotykowego generatora dźwięku z układem CMOS 4046, dzielnikiem CMOS 4040 i niebieską LED.
KIT generatora dźwięku z sensorami dotykowymi
AVT740 pozwala zbudować generator VCO, którego ton można płynnie podnosić i obniżać przez dotykanie dwóch sensorów. Szybka zmiana wysokości dźwięku pozwala uzyskać sekwencje przypominające syrenę oraz wiele innych efektów akustycznych.

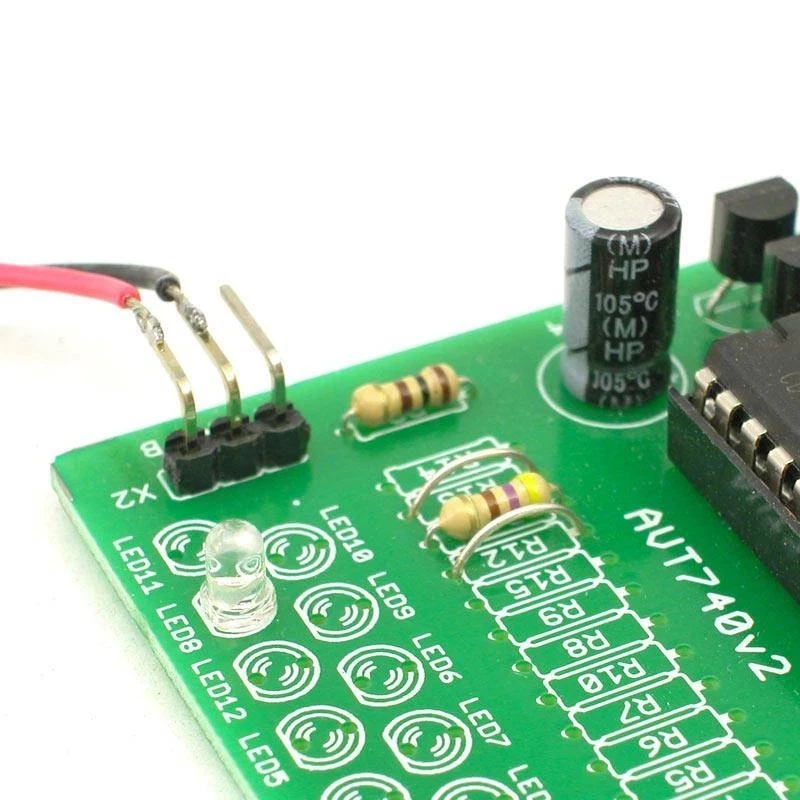

Niebieska dioda LED miga proporcjonalnie do częstotliwości dźwięku, a jumper JP1 pozwala przełączyć zakres częstotliwości. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania dotykowego generatora dźwięku syreny.
Karta techniczna
AVT740
KIT dotykowego generatora dźwięku z VCO na CMOS 4046, dzielnikiem CMOS 4040, przetwornikiem piezo i niebieską diodą LED.
| Kod projektu | AVT740 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | dotykowy generator dźwięku syreny |
| Sterowanie | dwa sensory dotykowe do podnoszenia i obniżania tonu |
| Układ VCO | CMOS 4046 |
| Dzielnik częstotliwości | CMOS 4040 |
| Zakres zasilania | 3–12 V DC, zalecana bateria 9 V |
| Pobór prądu | poniżej 12 mA w wersji z przetwornikiem piezo i jedną LED |
| Sygnalizacja | niebieska dioda LED odwzorowująca częstotliwość dźwięku |

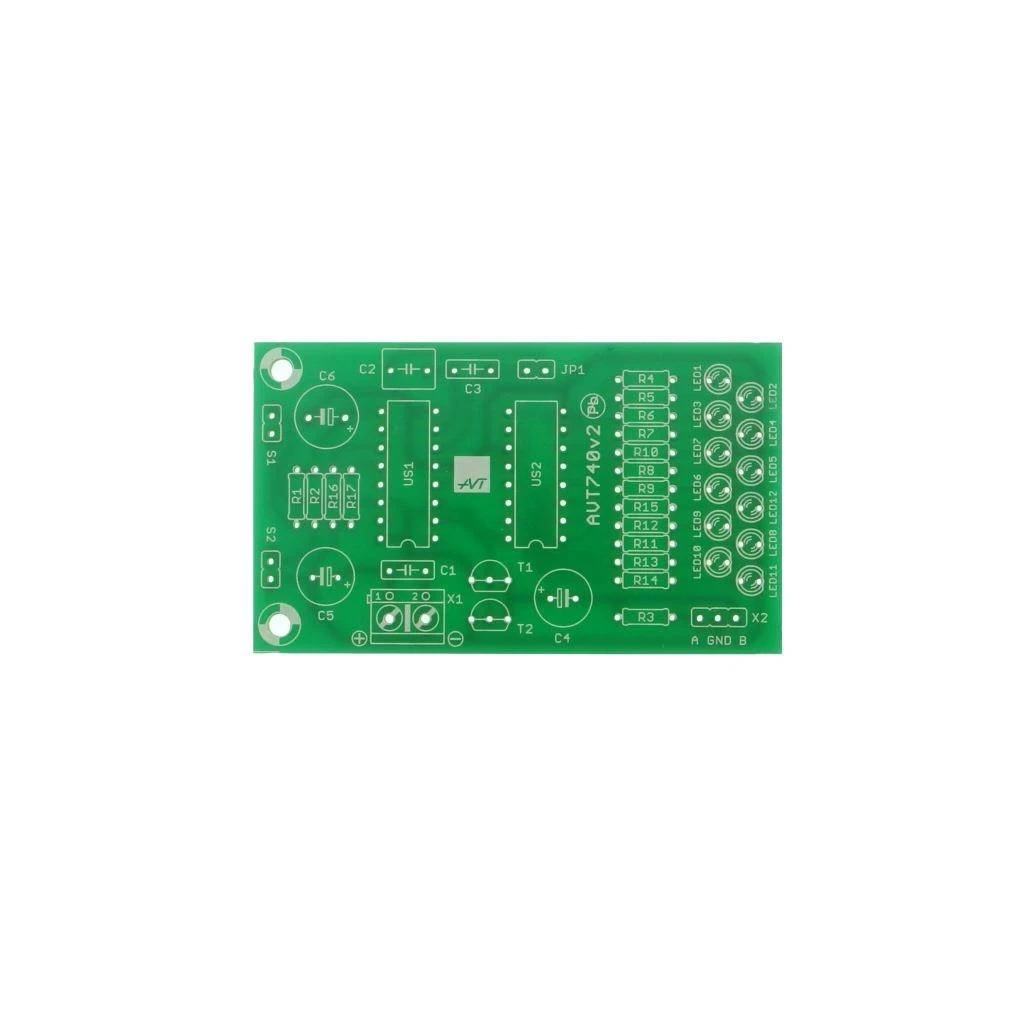

| Wymiary płytki PCB | 43×74 mm |
Wersja
AVT740 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania dotykowego generatora dźwięku syreny.
Notes
Układ zmontowany poprawnie ze sprawnych elementów nie wymaga regulacji i powinien pracować od razu po podłączeniu zasilania 3–12 V DC.
Na początku warto pracować bez zwartego JP1. Założenie jumperka obniża zakres częstotliwości i jest szczególnie przydatne przy próbach z głośnikiem.
Przy wolnej zmianie tonu można lekko zwilżyć palce, ponieważ czujniki dotykowe wykorzystują rezystancję skóry.
Montaż wymaga kontroli biegunowości C4, C5, tranzystorów, niebieskiej LED oraz prawidłowego ułożenia układów US1 i US2.
Uwaga: AVT740 jest zestawem edukacyjnym i demonstracyjnym. Dźwięk oraz niebieska sygnalizacja mogą przypominać syrenę, ale układ nie jest certyfikowanym urządzeniem sygnalizacyjnym do ruchu drogowego ani wyposażeniem pojazdu uprzywilejowanego.
Najczęściej zadawane pytania
AVT740 B to KIT DIY z płytką PCB i elementami do lutowania dotykowego generatora dźwięku syreny.
Do nauki działania generatora VCO, czujników dotykowych, dzielnika częstotliwości oraz do tworzenia efektów dźwiękowych i świetlnych.
Nie. To układ sprzętowy, oparty na CMOS 4046, CMOS 4040 i elementach dyskretnych.
Tak. Bufor na tranzystorach BC338/BC328 pozwala sterować głośnikiem zgodnie z opisanym sposobem podłączenia.
Układ pracuje z napięciem 3–12 V DC, a zalecanym źródłem jest bateria 9 V.
