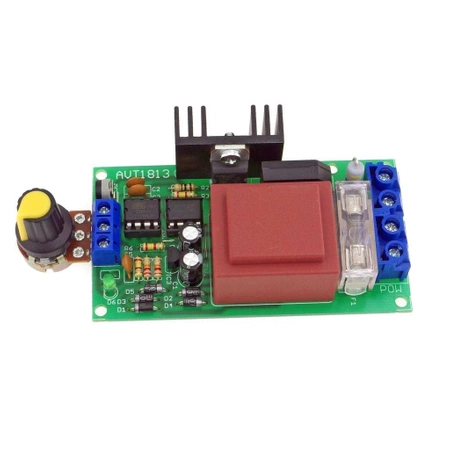

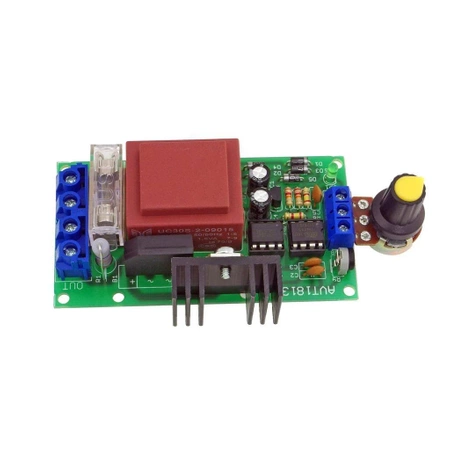

Regulator wentylatora z silnikiem klatkowym, AVT1813

  • Dodaj recenzję:
  • Kod handlowy: AVT1813
  • Producent: AVT
  • Jest
  • Wybierz wersję:
  • 48,00 zł
  • szt

Do pobrania:

pobierz plik pdfDokumentacja


Niebezpieczenstwo porażenia prądem

Ze względu na mogące występować w urządzeniu napięcia niebezpieczne dla życia i zdrowia, montaż i uruchomienie powinno być wykonane pod nadzorem wykwalifikowanej osoby!

Uwaga! Pomimo zastosowania transformatora sieciowego układ nie jest odseparowany od sieci energetycznej. Nawet po stronie wtórnej występują napięcia niebezpieczne dla zdrowia i życia człowieka


Moduł przeznaczony jest do regulacji prędkości obrotowej silników asynchronicznych ze zwartym uzwojeniem wirnika. Silniki takie zwane klatkowymi są powszechnie stosowane do napędzania różnego rodzaju wentylatorów. Dzięki grupowej metodzie regulacji, układ charakteryzuje się niskim poziomem generowanych zakłóceń.

Wybrane parametry:

  • dedykowany do silników klatkowych 230VAC, max 200W
  • regulacja w zakresie od 0 do 100 %
  • poprzez regulację mocy uzyskuje regulację prędkości obrotowej silnika
  • działanie oparte na metodzie regulacji grupowej
  • zasilanie 230 VAC
  • wymiary płytki: 69x40mm

Projekt AVT 1813 EP 08/14


Dodatkowe uwagi:

Wentylator nie wchodzi w skład zestawu
