Sterownik wentylatora z czujnikiem wilgotności 20-90% RH - KIT AVT 1855
- Sterownik wentylatora łazienkowego z czujnikiem DHT11, regulowanym progiem wilgotności i przekaźnikiem 8 A / 230 V. AVT1855 B to KIT DIY z PCB i elementami do lutowania.
Automatyczny sterownik wentylacji z DHT11 - KIT DIY AVT1855
KIT DIY sterownika wentylatora, który uruchamia wyciąg po przekroczeniu ustawionego poziomu wilgotności.
Automatyczne osuszanie pomieszczenia wentylatorem
AVT1855 pozwala wykonać sterownik do standardowego wentylatora łazienkowego bez własnej elektroniki sterującej. Czujnik wilgotności może być umieszczony tam, gdzie para wodna pojawia się najszybciej, co przyspiesza reakcję układu na kąpiel, pranie, gotowanie albo inne źródła wilgoci.
Próg załączenia wentylatora reguluje się w zakresie 20–90% RH. Po osiągnięciu progu przekaźnik włącza wentylator, a wyłączenie następuje po spadku wilgotności o około 3%. AVT1855 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1855

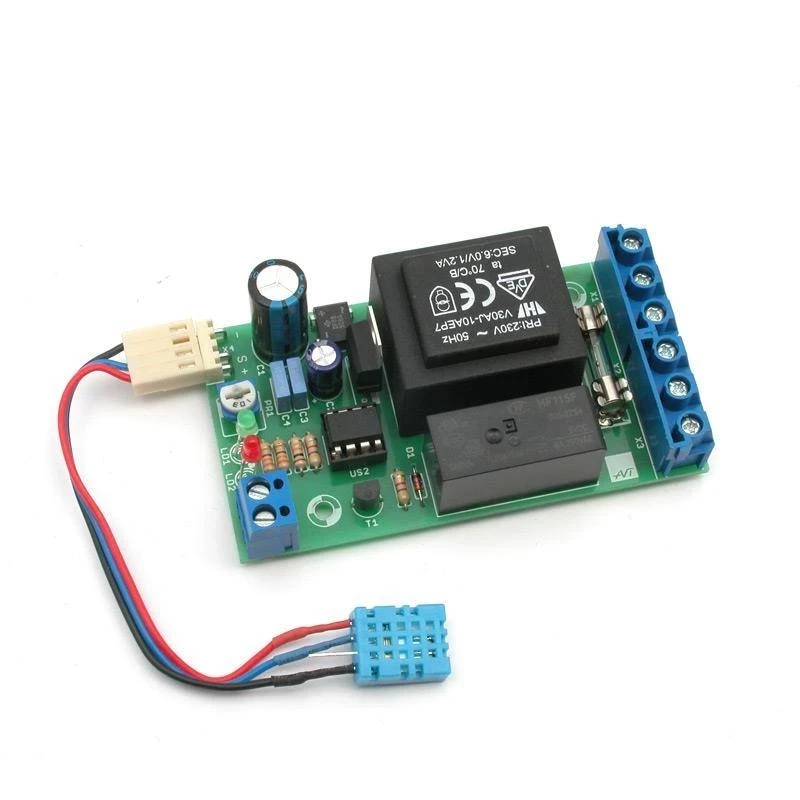

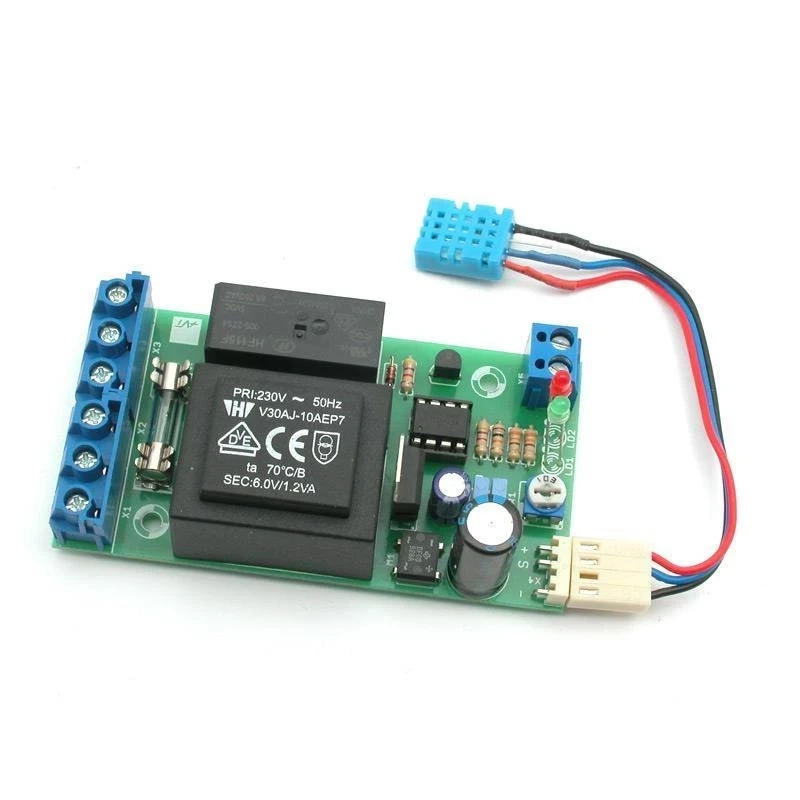

Sterownik wentylatora z czujnikiem wilgotności DHT11, regulowanym progiem załączenia i wyjściem przekaźnikowym.
| Kod projektu | AVT1855 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | automatyczne sterowanie wentylatorem według wilgotności powietrza |
| Zakres progu załączenia | 20–90% RH |
| Czujnik | DHT11, czujnik temperatury i wilgotności |
| Histereza wyłączenia | około 3% RH poniżej progu |
| Zasilanie modułu | 230 VAC, z transformatorem separującym część sterującą |
| Wyjście | przekaźnik 8 A / 230 V |
| Mikrokontroler | ATtiny13, zaprogramowany do projektu |
| Sygnalizacja | LD1 zielona, LD2 czerwona |
| Płytka PCB | 46×85 mm |
Wersja

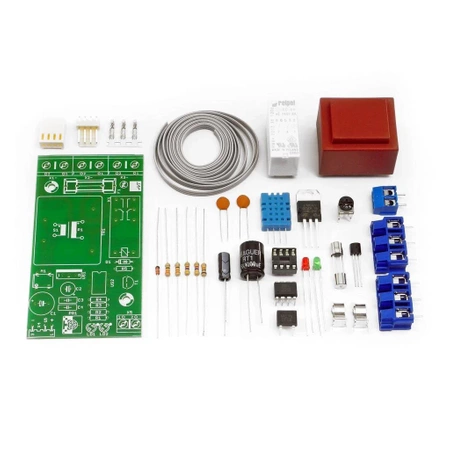

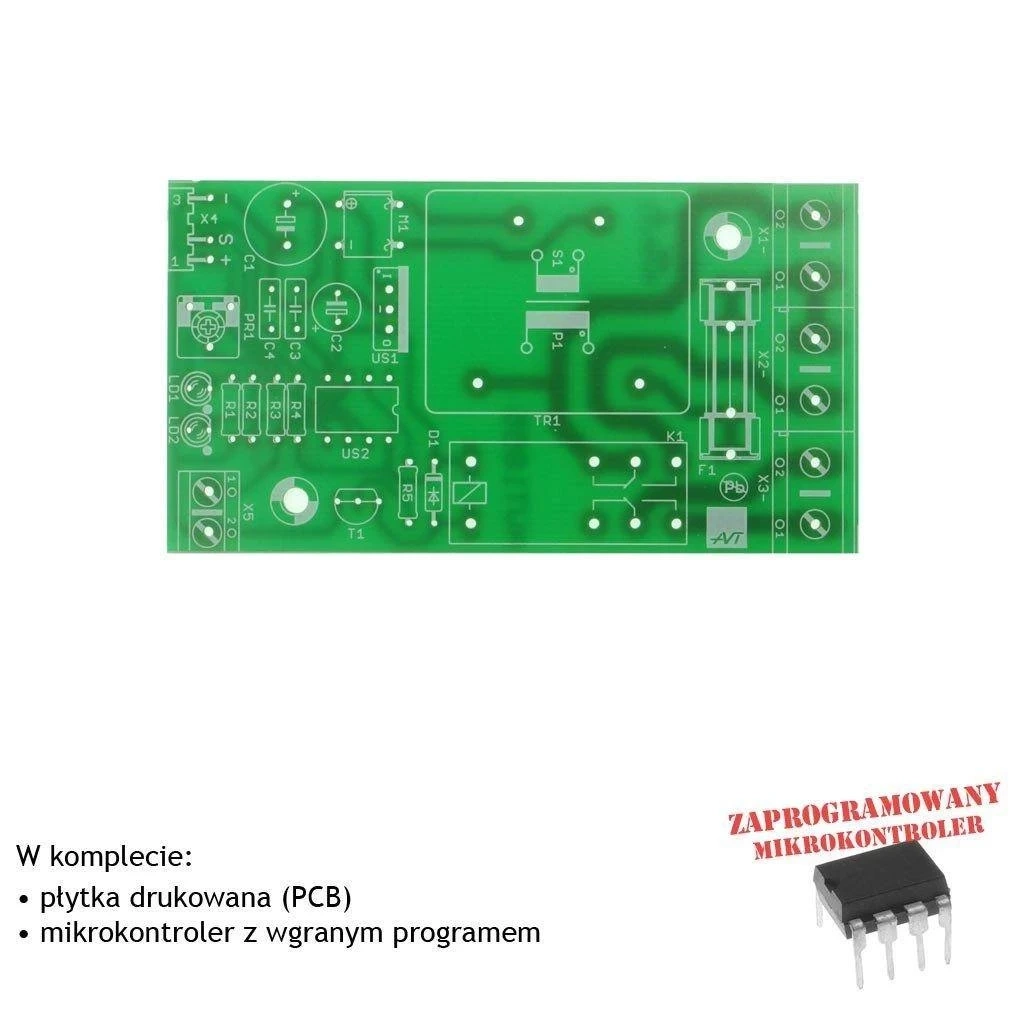

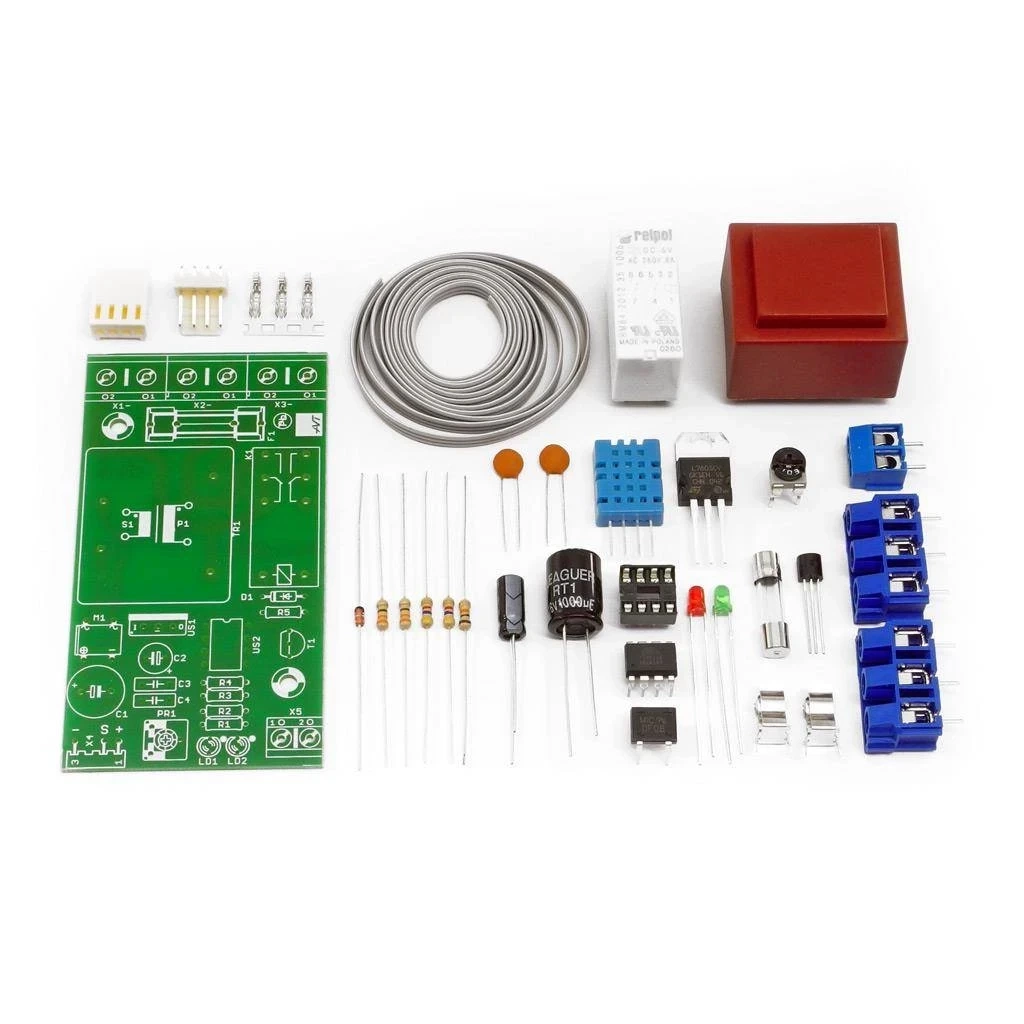

AVT1855 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATtiny13, czujnik DHT11, transformator 6 V / 1,2 VA, stabilizator 7805, mostek DF08, przekaźnik 5 V, bezpiecznik 100 mA, potencjometr progu, diody LED, złącza i elementy bierne do wykonania sterownika wentylatora.
Notes
Czujnik DHT11 mierzy wilgotność w czasie rzeczywistym. Próg załączenia przekaźnika ustawia się potencjometrem PR1.
Wentylator uruchamia się po osiągnięciu ustawionego progu wilgotności i pracuje do momentu spadku wilgotności o około 3% RH.
Styki przekaźnika wyprowadzone na złącza X2 i X3 są od siebie galwanicznie odizolowane, dlatego moduł może sterować także wentylatorami lub elementami wykonawczymi zasilanymi różnymi napięciami.
Płytka mieści się w obudowie Z-107 przewidzianej do montażu na szynie TH35; obudowę trzeba dokupić oddzielnie.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1855 B to KIT DIY z płytką PCB i elementami do zlutowania sterownika wentylatora. Zawiera m.in. zaprogramowany ATtiny13, DHT11, transformator, stabilizator, przekaźnik, bezpiecznik, złącza, LED-y i elementy bierne.
Próg załączenia wentylatora można regulować potencjometrem PR1 w zakresie 20–90% RH.
Tak, jeśli zostanie poprawnie podłączony przez odizolowane styki przekaźnika i mieści się w parametrach obciążenia. Zasilanie modułu nadal wymaga 230 VAC.
Tak. Czujnik można zamontować przy obudowie albo na trzyżyłowym przewodzie zakończonym wtyczką pasującą do złącza czujnika.
Tak. Moduł jest zasilany z 230 VAC, dlatego montaż, obudowa, przewody, zabezpieczenia i podłączenie wentylatora wymagają kwalifikacji oraz zachowania zasad bezpieczeństwa.
