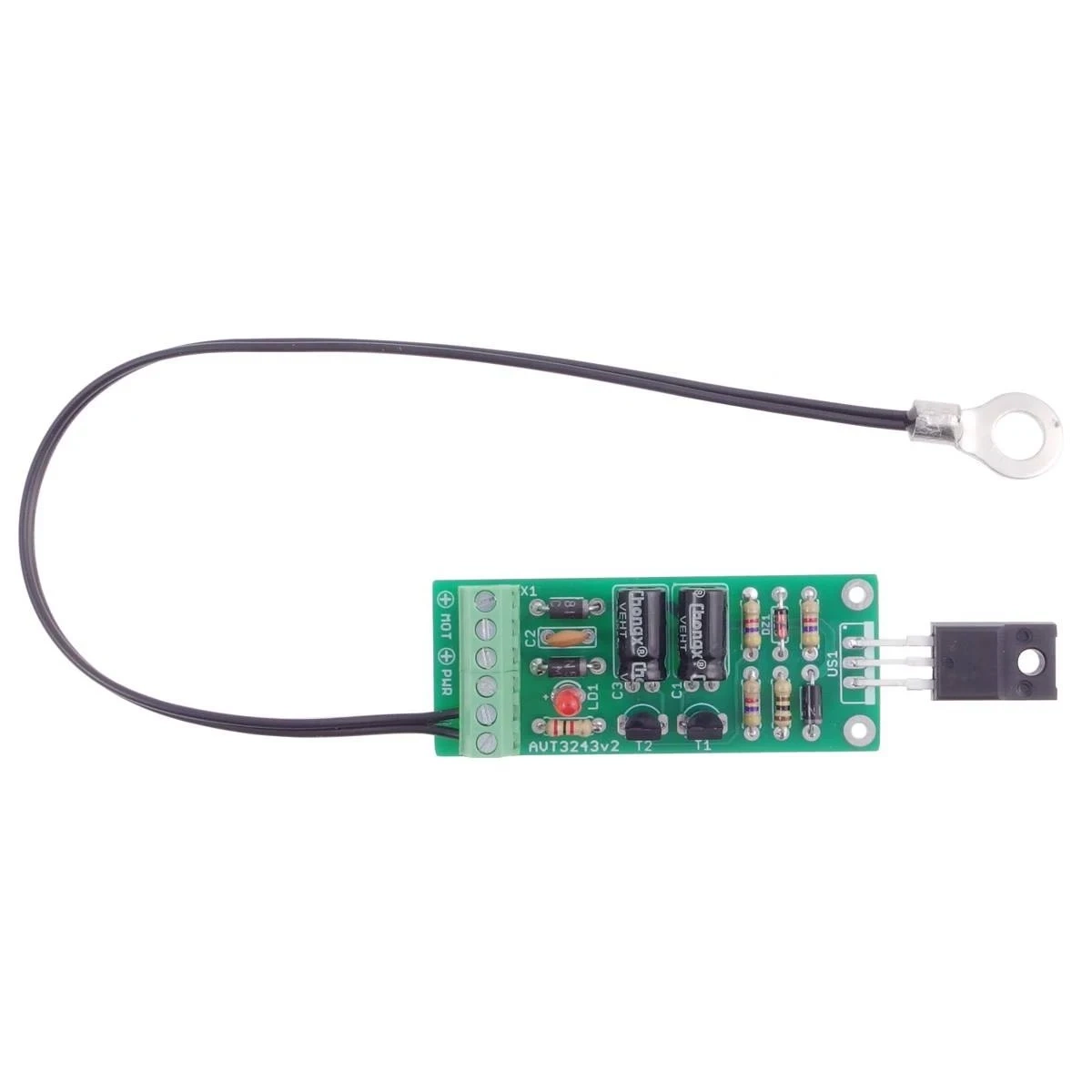

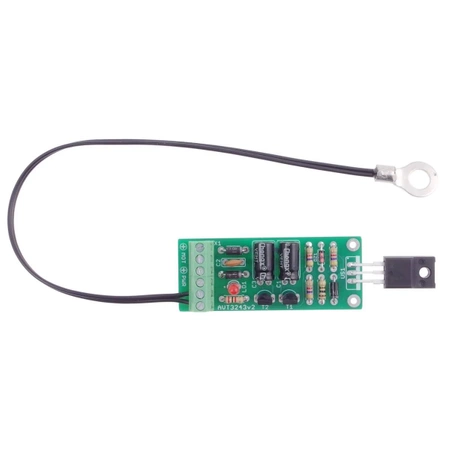

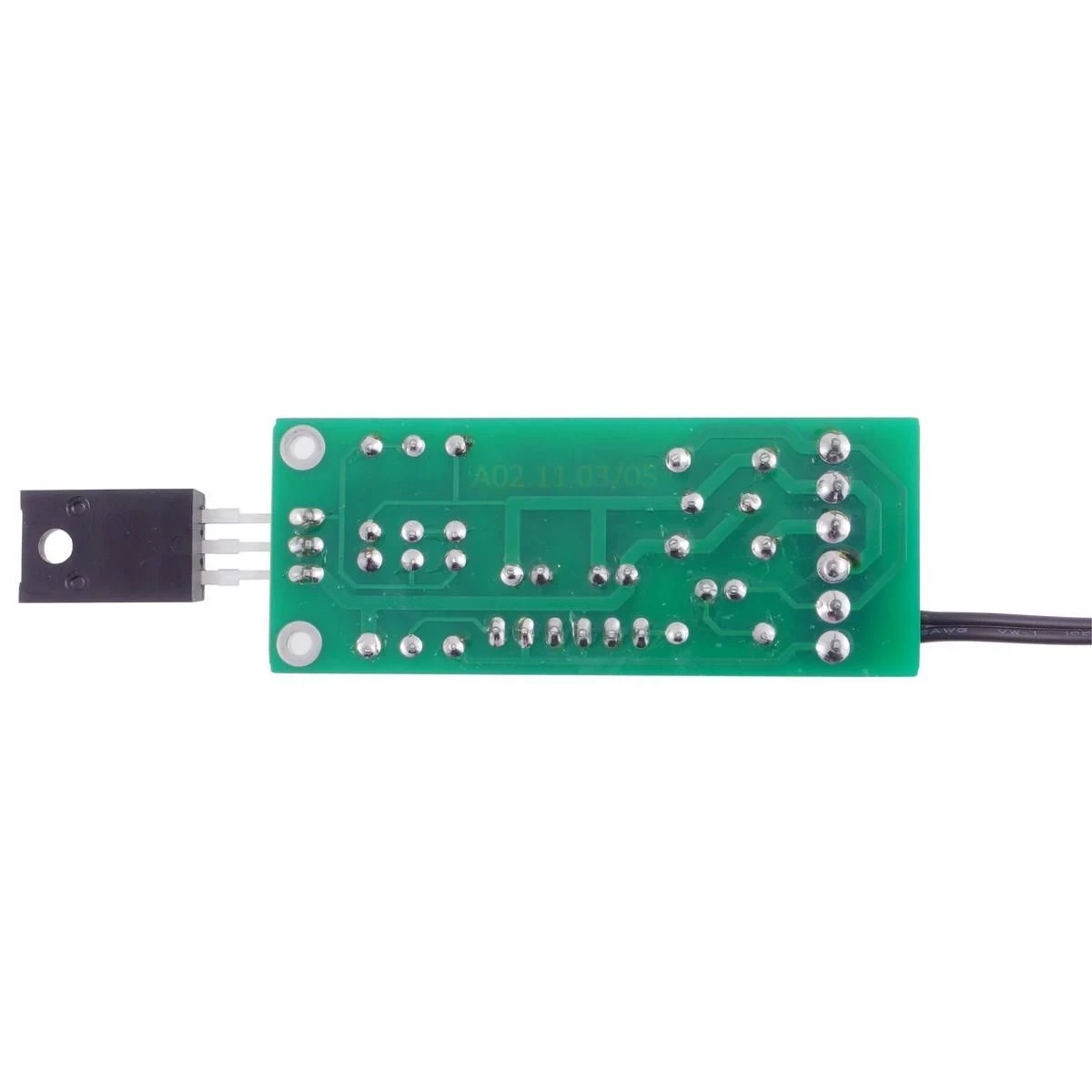

Analogowy regulator obrotów wentylatora sterowany temperaturą - KIT AVT 3243
- Analogowy regulator obrotów wentylatora pozwala automatycznie dopasować chłodzenie do temperatury radiatora. AVT3243 B to KIT DIY z płytką PCB i elementami do lutowania.
Regulator obrotów wentylatora z NTC - KIT DIY AVT3243
Zestaw elementów do wykonania analogowego regulatora wentylatora 12 V sterowanego temperaturą radiatora.
KIT regulatora wentylatora do chłodzenia wymuszonego
AVT3243 umożliwia sterowanie obrotami wentylatora zależnie od temperatury radiatora. Przy niskiej temperaturze napięcie wyjściowe pozostaje poniżej progu startu wentylatora, a po wzroście temperatury prędkość wentylatora rośnie wraz z napięciem wyjściowym.

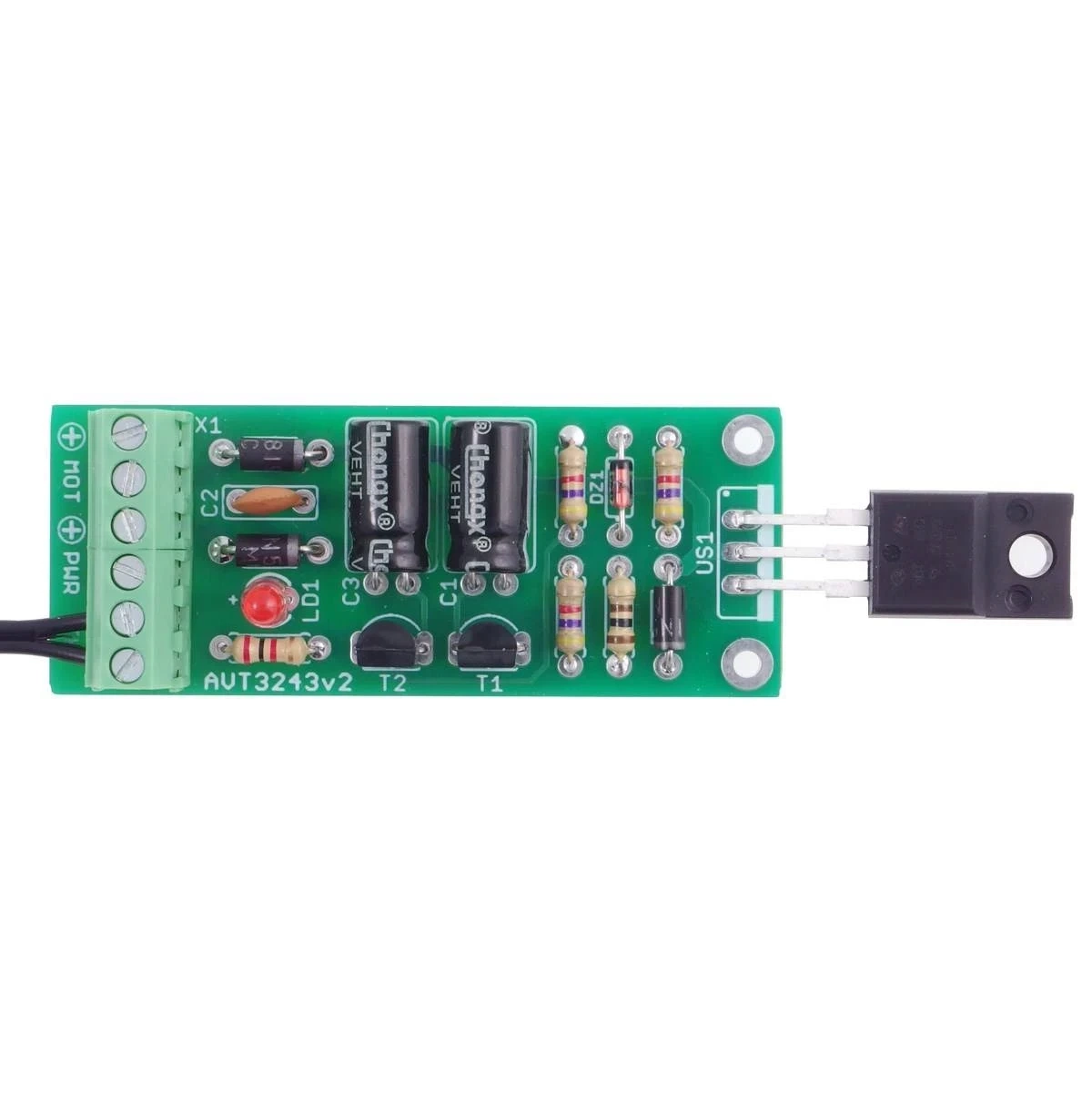

Regulator wykorzystuje LM317 z wbudowanym zabezpieczeniem termicznym i przeciwzwarciowym, termistor NTC 10 kΩ oraz diodę Zenera 12 V ograniczającą napięcie wentylatora. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania analogowego regulatora obrotów.
Karta techniczna
AVT3243
KIT analogowego regulatora obrotów wentylatora z czujnikiem NTC, układem LM317, ograniczeniem napięcia i sygnalizacją LED.
| Kod projektu | AVT3243 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | analogowy regulator obrotów wentylatora |
| Czujnik temperatury | termistor NTC 10 kΩ |
| Regulator | LM317 |
| Wentylator | komputerowy wentylator 12 V |
| Ograniczenie napięcia | dioda Zenera 12 V |
| Sygnalizacja | dioda LED dla pracy wentylatora na maksymalnych obrotach |
| Zasilanie | 20 V DC |
| Wymiary płytki PCB | 58×23 mm |
Wersja
AVT3243 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania analogowego regulatora obrotów wentylatora.
Notes
Montaż jest standardowy i najlepiej prowadzić go od elementów najmniejszych do największych. Elementy oznaczone biegunowością wymagają kontroli orientacji przed lutowaniem.
LM317 wydziela ciepło zależne od spadku napięcia i prądu wentylatora, dlatego powinien być zamontowany na niewielkim radiatorze albo na radiatorze chłodzonym przez wentylator.
Termistor NTC należy przykręcić do chłodzonego radiatora, najlepiej blisko elementów mocy. Od poprawnego kontaktu termicznego zależy reakcja regulatora.
Dioda LED informuje o pracy wentylatora na maksymalnych obrotach, gdy temperatura przekroczy założoną granicę i zacznie przewodzić dioda Zenera DZ1.
Uwaga: układ steruje chłodzeniem elementów mocy, dlatego przed użyciem trzeba sprawdzić kierunek pracy wentylatora, kontakt termiczny NTC z radiatorem oraz temperaturę LM317. Nieprawidłowy montaż może pogorszyć chłodzenie zamiast je poprawić.
Najczęściej zadawane pytania
AVT3243 B to zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania analogowego regulatora obrotów.
Do automatycznego sterowania wentylatorem 12 V w urządzeniu z radiatorem, gdy obroty mają zależeć od temperatury chłodzonego elementu.
Nie. To układ analogowy, bez mikrokontrolera i bez programu.
Tak. Dokumentacja wskazuje montaż LM317 na niewielkim radiatorze albo na radiatorze chłodzonym przez sterowany wentylator.
Dokumentacja podaje zasilanie 20 V DC dla regulatora wentylatora 12 V.
