Regulator mocy 230 VAC 5-95% z softstartem - KIT AVT 1860
- Regulator mocy 230 VAC z triakiem BTA26-600, miękkim startem i regulacją 5-95% do 4 kW. AVT1860 B to KIT DIY z PCB i elementami do lutowania.
Regulator mocy 230 VAC z softstartem - KIT DIY AVT1860
KIT DIY wzmocnionego regulatora mocy 230 VAC do silników komutatorowych, grzałek i żarówek włóknowych.
Wzmocniona regulacja mocy odbiorników sieciowych

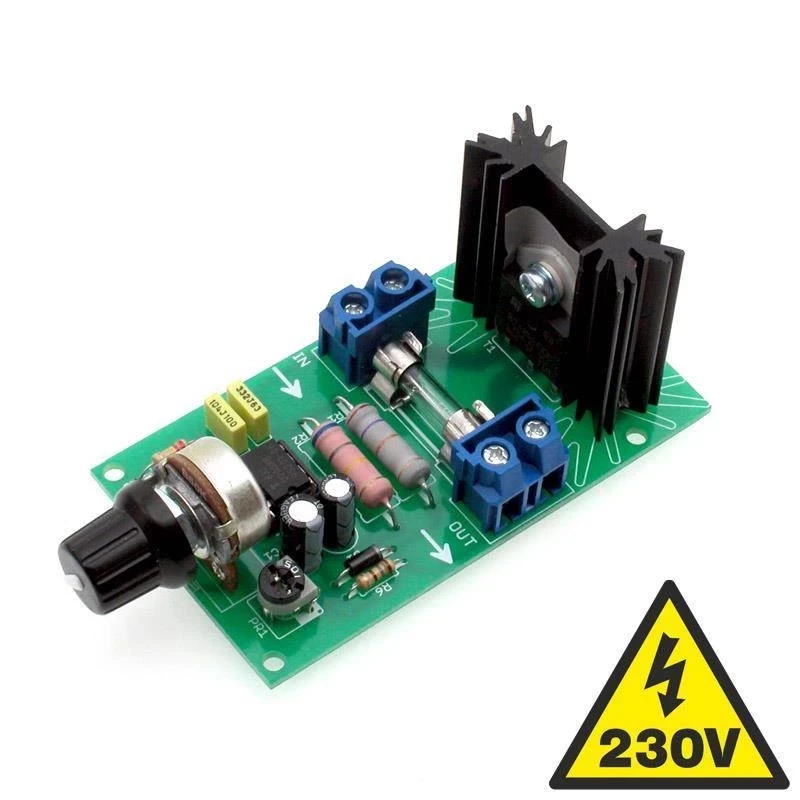

AVT1860 to regulator mocy 230 VAC z układem U2008 i triakiem BTA26-600 na radiatorze. Umożliwia płynną regulację w zakresie 5-95% oraz łagodniejsze uruchamianie odbiornika dzięki funkcji miękkiego startu.
Układ może sterować silnikami komutatorowymi elektronarzędzi, grzałkami i żarówkami włóknowymi. Nie jest przeznaczony do silników DC, indukcyjnych, trójfazowych ani bezkomutatorowych AC. AVT1860 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1860
Regulator mocy odbiorników 230 VAC z triakiem BTA26-600, miękkim startem i układem U2008.
| Kod projektu | AVT1860 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | fazowa regulacja mocy odbiorników 230 VAC |
| Zakres regulacji | 5-95% |
| Maksymalne obciążenie | 4 kW |
| Zasilanie | 230 VAC |
| Element wykonawczy | triak BTA26-600 na radiatorze |
| Układ sterujący | U2008 |
| Funkcje układu | miękki start, detekcja przeciążenia, stabilizacja obrotów |
| Typowe odbiorniki | silniki komutatorowe, grzałki, żarówki włóknowe |

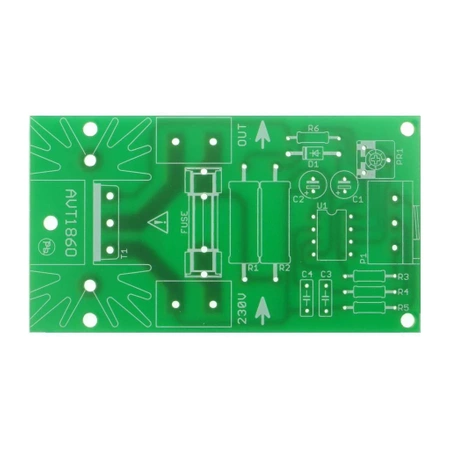

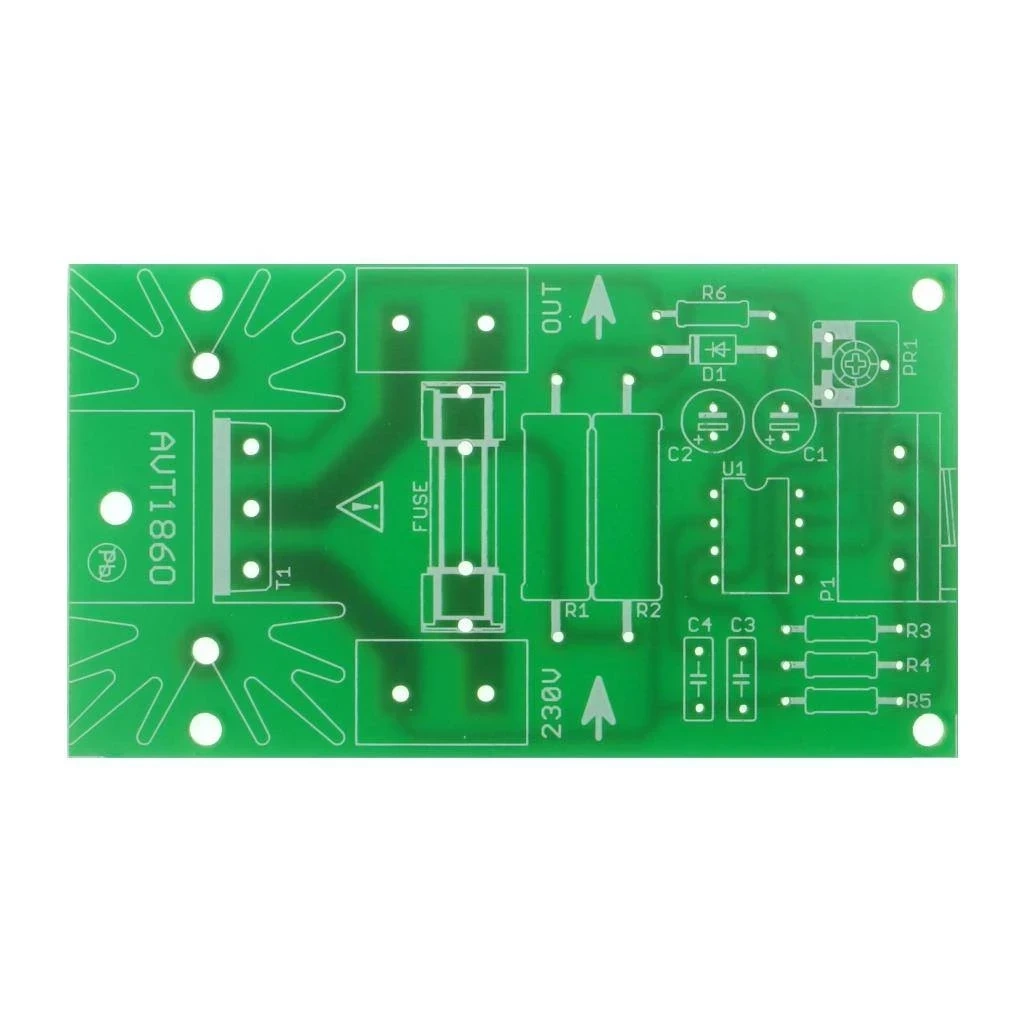

| Płytka PCB | 79×44 mm |
Wersja

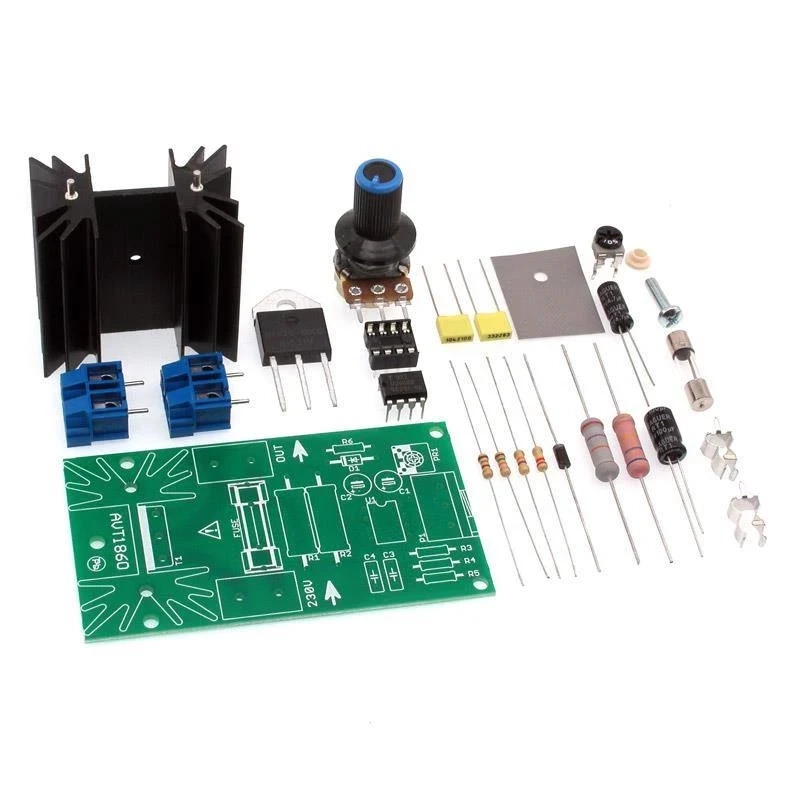

AVT1860 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, układ U2008, triak BTA26-600, radiator, potencjometr 50 kΩ/A, potencjometr montażowy 1 MΩ, diodę 1N4007, bezpiecznik, kondensatory, rezystory i elementy montażowe.
Notes
PR1 ustala maksymalny kąt załączenia triaka, czyli minimalne napięcie i prąd dostarczane do obciążenia.
Przy dużych mocach trzeba pogrubić ścieżki doprowadzające masę i prąd obciążenia do triaka albo zamontować triak poza płytką na radiatorze.
Bezpiecznik FUSE należy dobrać do rzeczywistego obciążenia i sposobu montażu regulatora.
Regulator nie nadaje się do silników DC, trójfazowych, indukcyjnych ani innych bezkomutatorowych silników AC.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1860 B to KIT DIY z PCB, U2008, triakiem BTA26-600, radiatorem, potencjometrami, bezpiecznikiem, diodą, rezystorami, kondensatorami i elementami montażowymi.
Do silników komutatorowych 230 VAC, grzałek i żarówek włóknowych, przy zachowaniu parametrów prądowych oraz odpowiedniego chłodzenia.
Nie. Układ nie jest przeznaczony do silników indukcyjnych, trójfazowych, bezkomutatorowych AC ani silników DC.
Tak. Triak BTA26-600 pracuje z radiatorem, a przy dużych mocach trzeba zadbać o chłodzenie i odpowiedni montaż prądowy.
Nie. Wszystkie regulacje i zmiany montażowe należy wykonywać po odłączeniu układu od sieci.
