Regulator obrotów wentylatora 12 V z termistorem - KIT AVT 1596
- Termiczny regulator wentylatora pozwoli zbudować prosty układ cichszego chłodzenia 12 V do zasilacza lub obudowy. AVT1596 B to KIT DIY z PCB i elementami do lutowania.
Regulator wentylatora 12 V z czujnikiem temperatury - KIT DIY AVT1596
KIT do zbudowania małego regulatora obrotów wentylatora 12 V z czujnikiem temperatury.
Regulator wentylatora do samodzielnego montażu
AVT1596 pozwala zbudować prosty regulator obrotów wentylatora 12 V, który ogranicza hałas przy małym obciążeniu cieplnym i zwiększa obroty po wzroście temperatury. To praktyczny moduł do zasilaczy, obudów, chłodzenia radiatorów i urządzeń, w których wentylator nie musi stale pracować z pełną prędkością.
Układ wykorzystuje termistor 22 kΩ jako czujnik temperatury, tranzystor IRF9540 jako element sterujący oraz potencjometr PR1 do ustawienia progu reakcji. Wersja B to zestaw KIT z płytką PCB, rezystorem, potencjometrem, termistorem, tranzystorem i złączami ARK do samodzielnego montażu.
Karta techniczna
AVT1596
Termiczny regulator obrotów wentylatora 12 V z czujnikiem NTC, tranzystorem MOSFET i regulacją progu reakcji.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | regulacja obrotów wentylatora zależnie od temperatury |
| Zasilanie | 12 VDC |
| Maksymalne obciążenie | 1 A / 10 W |
| Czujnik temperatury | termistor 22 kΩ |
| Element sterujący | IRF9540 lub podobny |
| Regulacja progu | potencjometr PR1 10 kΩ |
| Minimalna prędkość wentylatora | wyznaczana przez rezystor R1 220 Ω / 1 W |
| Płytka PCB | 27×18 mm |
Wersja

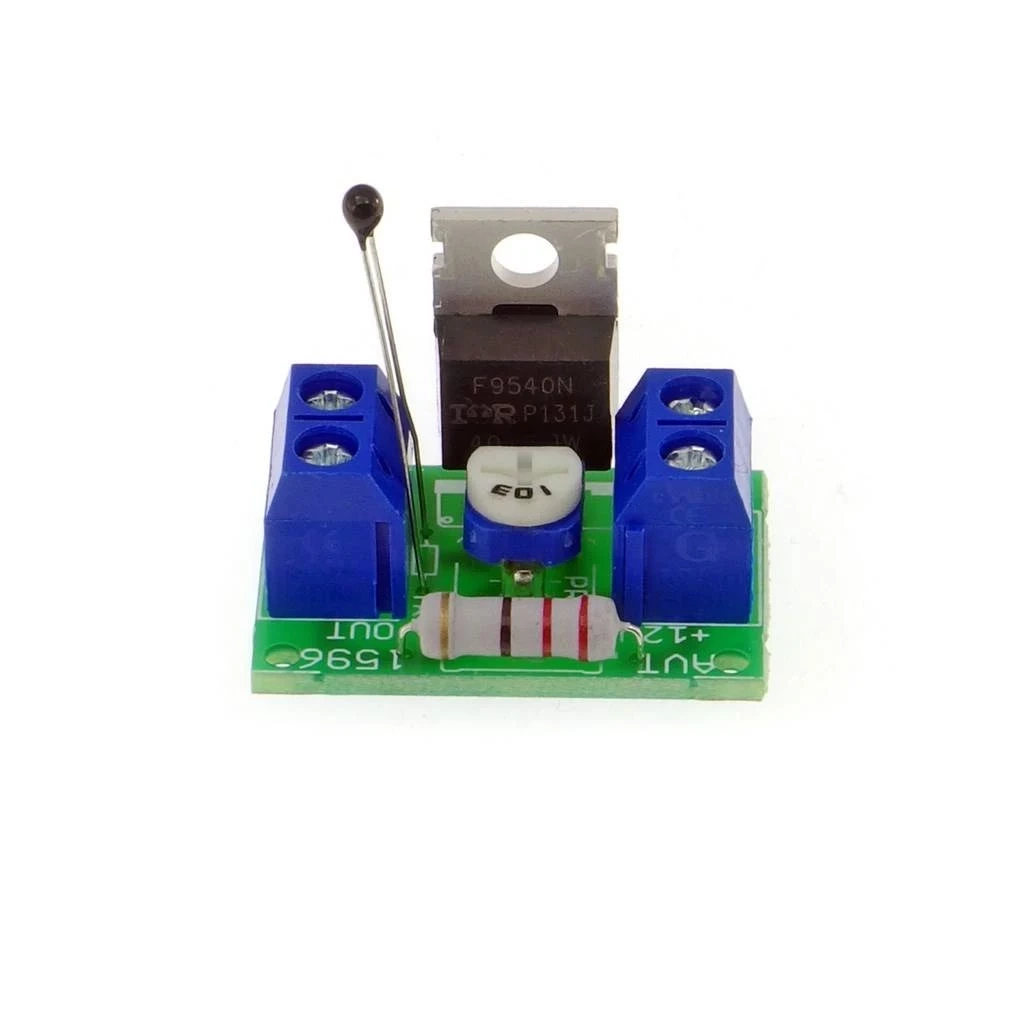

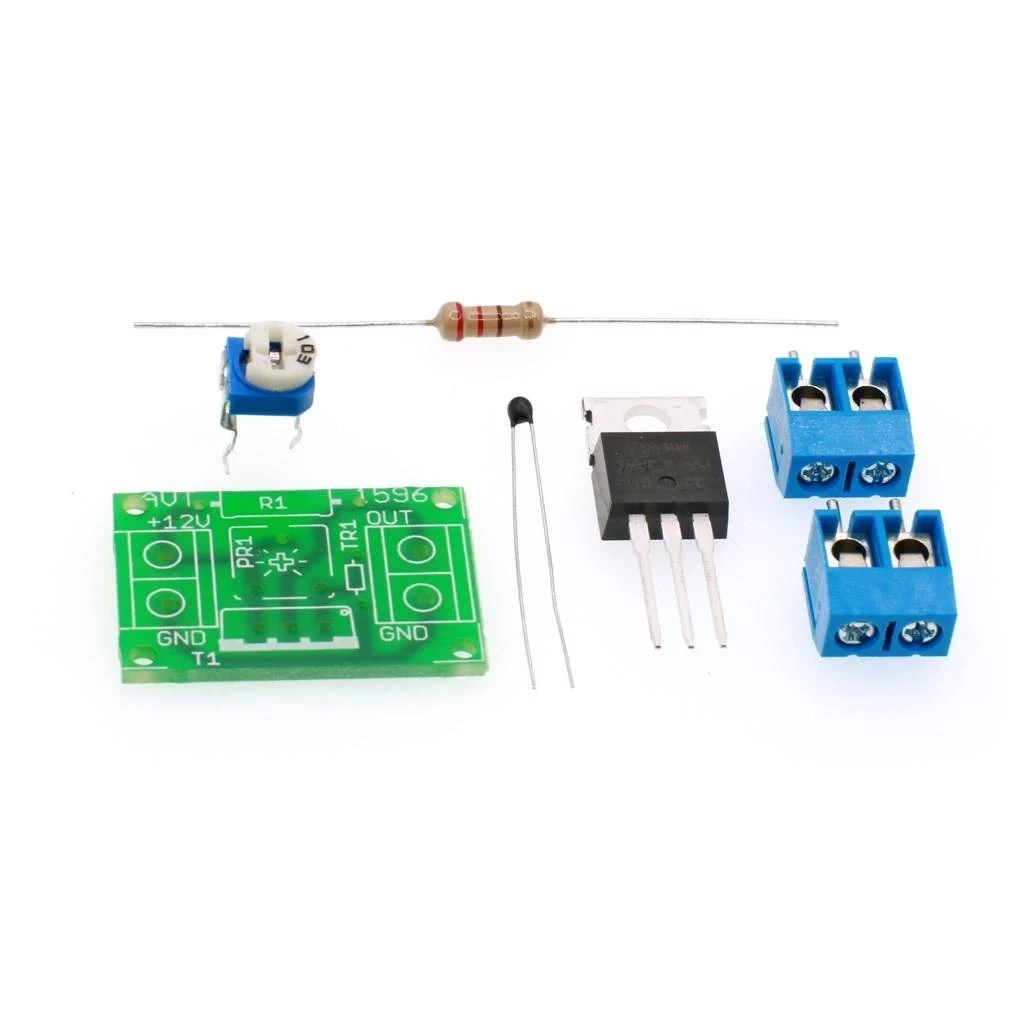

AVT1596 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, rezystor R1, potencjometr PR1, termistor TR1, tranzystor IRF9540 lub podobny oraz dwa złącza ARK2/500 do zbudowania regulatora obrotów wentylatora 12 V.
Notes
W stanie spoczynku wentylator nie jest wyłączony całkowicie — pracuje z prędkością zależną od rezystora R1. Wzrost temperatury czujnika TR1 powoduje zwiększenie wysterowania tranzystora T1 i podniesienie obrotów.
Potencjometr PR1 służy do ustawienia progu reakcji układu, czyli momentu, w którym regulator zaczyna wyraźniej zwiększać prędkość wentylatora.
Czujnik temperatury warto umieścić w miejscu dobrze oddającym temperaturę chłodzonego elementu, na przykład przy radiatorze, tranzystorze mocy, stabilizatorze lub innym źródle ciepła.

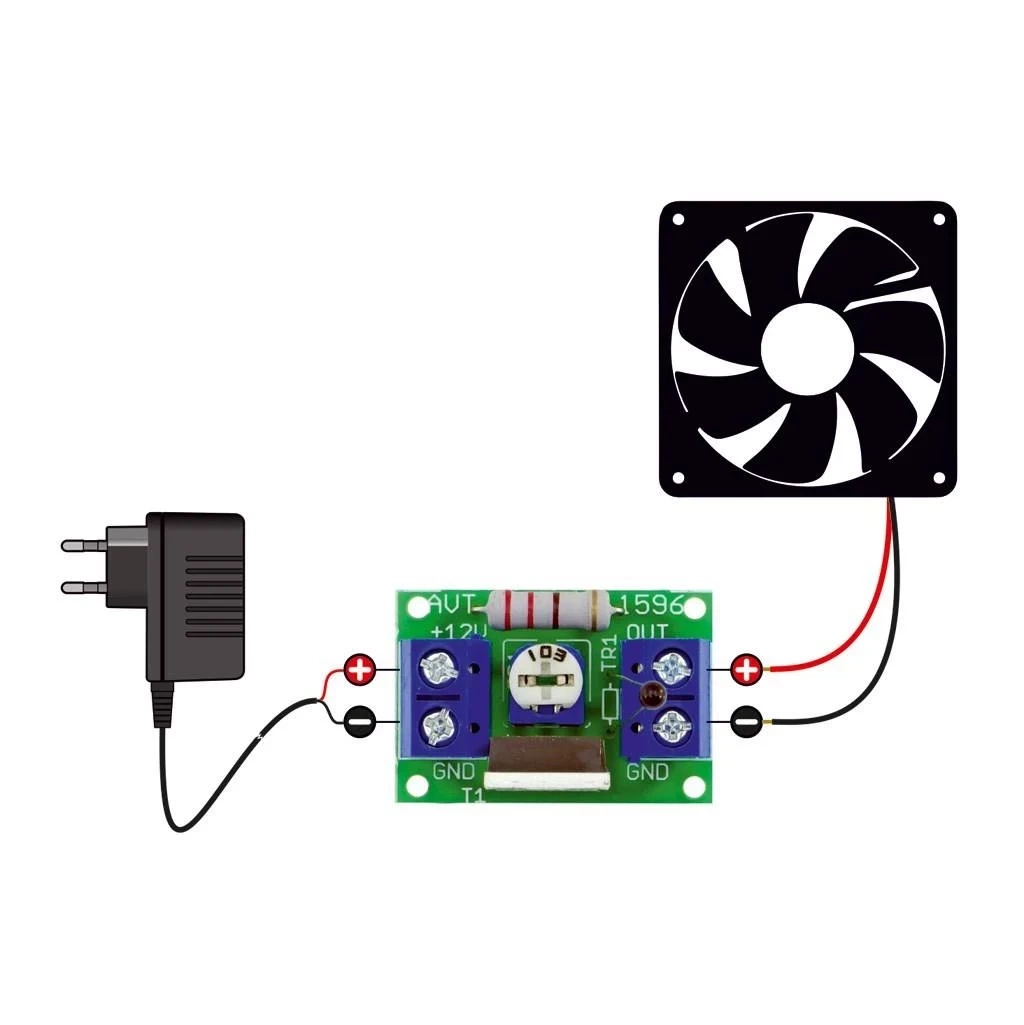

Przed uruchomieniem trzeba sprawdzić polaryzację zasilania, podłączenie wentylatora i prąd pobierany przez silnik. Zbyt duży pobór prądu wentylatora może przeciążyć regulator.
Uwaga: przy pracy wewnątrz zasilaczy, komputerów i urządzeń zasilanych z sieci należy zachować szczególną ostrożność. Przed podłączeniem regulatora odłącz urządzenie od zasilania i sprawdź poprawność przewodów, aby nie uszkodzić zasilacza ani sterowanego wentylatora.
Najczęściej zadawane pytania
AVT1596 B to zestaw KIT z płytką PCB i elementami do zlutowania regulatora obrotów wentylatora 12 V: termistorem, tranzystorem, potencjometrem, rezystorem i złączami.
Do automatycznej regulacji obrotów wentylatora 12 V w zasilaczu, obudowie urządzenia, układzie chłodzenia radiatora lub innym projekcie, w którym hałas wentylatora ma zależeć od temperatury.
Nie. Regulator działa analogowo, na termistorze, tranzystorze MOSFET, rezystorze i potencjometrze.
Wentylator 12 VDC o poborze prądu nieprzekraczającym 1 A i mocy do 10 W.
Tak, wolniejsza praca przy niższej temperaturze ogranicza hałas i zmniejsza obciążenie silnika wentylatora w okresach, gdy pełne chłodzenie nie jest potrzebne.
