Regulator mocy 230 VAC 2,5 kW - KIT AVT1007/2

Pozwala zbudować regulator do płynnego sterowania mocą obciążeń sieciowych 230 VAC, takich jak silniki komutatorowe, grzałki i tradycyjne oświetlenie żarowe.

KIT do budowy regulatora mocy 230 VAC

Regulator AVT1007/2 umożliwia płynną zmianę mocy dostarczanej do obciążenia sieciowego w zakresie 0...100%. Układ pracuje z napięciem 230 VAC i pozwala sterować obciążeniem do 12 A, czyli do około 2,5 kW.

Sprawdza się przy regulacji prędkości silników komutatorowych, mocy grzałek oraz natężenia światła tradycyjnych żarówek i halogenów. Funkcja miękkiego startu ogranicza gwałtowne załączenie obciążenia, a sposób sterowania zmniejsza poziom zakłóceń podczas pracy.

Regulacja 0...100% Umożliwia płynną zmianę mocy obciążeń zasilanych napięciem 230 VAC.

Obciążenie do 2,5 kW Do pracy z obciążeniami 230 VAC do 12 A przy prawidłowym chłodzeniu elementu wykonawczego.

KIT do lutowania Wersja B zawiera płytkę PCB oraz elementy do samodzielnego montażu.

Skala trudności 2/6

Szacowany czas montażu 1 h

Karta techniczna
AVT1007/2

Regulator fazowy do płynnej regulacji mocy obciążeń 230 VAC, z funkcją miękkiego startu i sterowaniem opartym na układzie U2008.

Wersja	B – zestaw elementów do samodzielnego montażu
Zastosowanie	regulacja mocy obciążeń 230 VAC
Napięcie zasilania	230 VAC
Zakres regulacji	0...100%
Maksymalne obciążenie	230 VAC / 12 A, do około 2,5 kW
Funkcje	płynna regulacja mocy, miękki start, niski poziom zakłóceń
Element wykonawczy	triak BTA16/600
Płytka PCB	45×60 mm

Pobierz dokumentację PDF

Wersja B – KIT do samodzielnego montażu

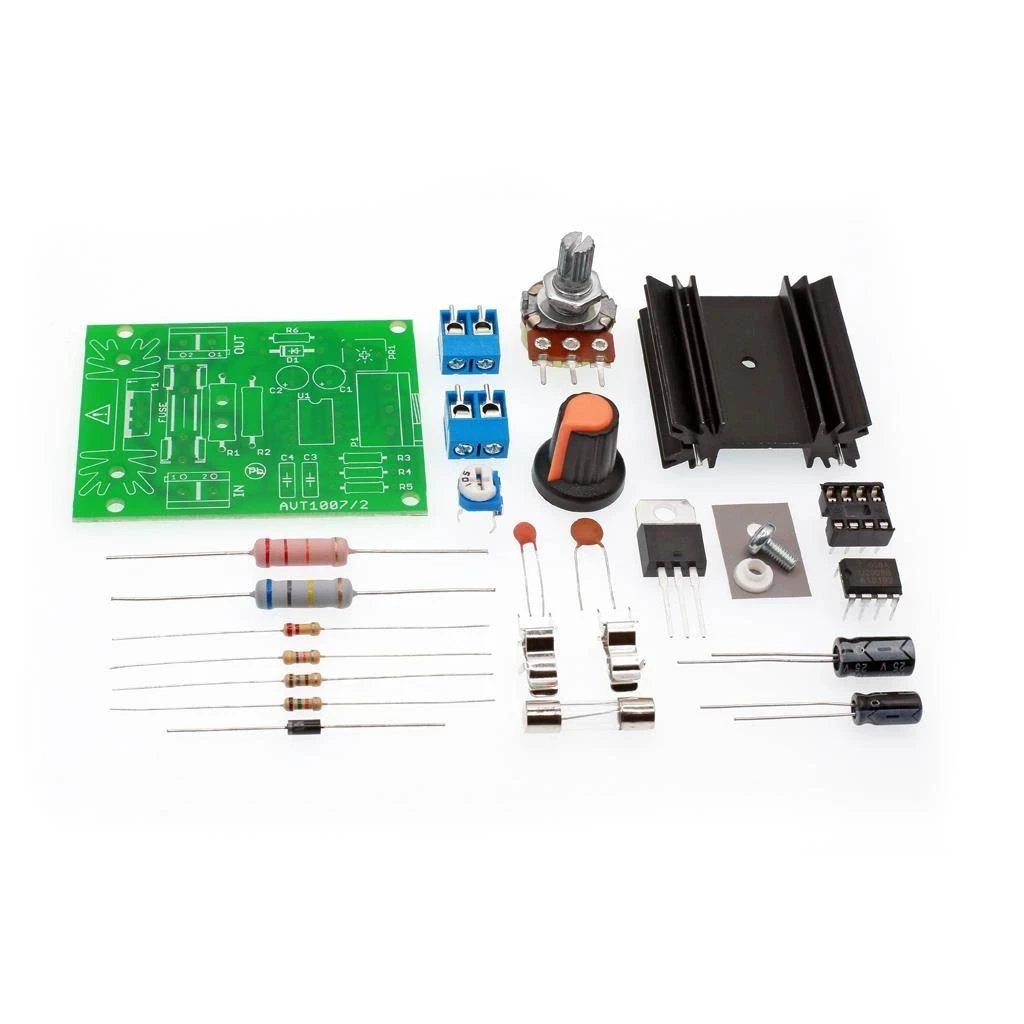

AVT1007/2 B to zestaw elementów do samodzielnego montażu. W komplecie znajduje się płytka PCB oraz podzespoły potrzebne do zlutowania regulatora zgodnie z dokumentacją projektu.

Notes

Układ jest przeznaczony do regulacji silników komutatorowych zasilanych z sieci 230 VAC. Nie nadaje się do silników prądu stałego, silników trójfazowych ani silników indukcyjnych.

Przy pracy z obciążeniem dużej mocy triak wymaga odpowiedniego radiatora. W obwodach prądowych należy zadbać o prawidłowe prowadzenie połączeń i przekroje ścieżek oraz przewodów.

Regulator można wykorzystać także do sterowania mocą grzałek lub do regulacji jasności tradycyjnych żarówek włókowych. Nie stosować go do źródeł światła i urządzeń, które nie są przystosowane do regulacji fazowej.

Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
