Co zawiera wersja AVT1007 B?

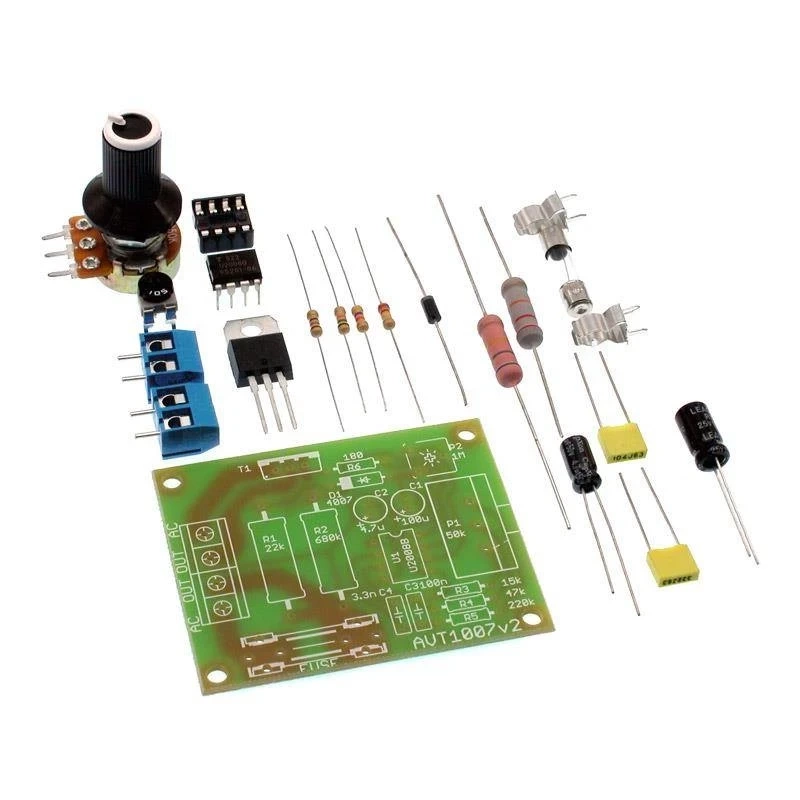

AVT1007 B to zestaw elementów do samodzielnego montażu. Zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania regulatora.

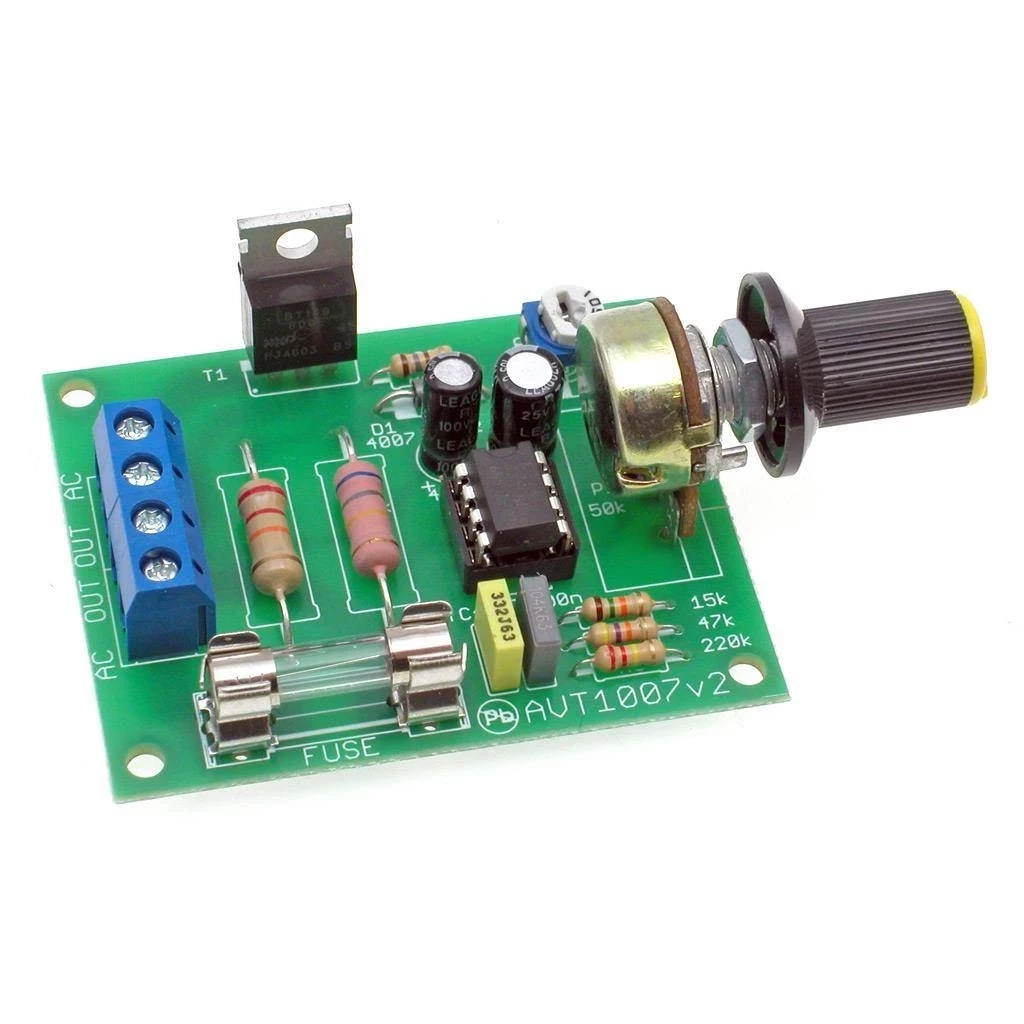

Regulator obrotów silnika elektrycznego - KIT AVT 1007
- Regulator obrotów silnika AVT1007 umożliwia regulację prędkości lub mocy dla obciążeń sieciowych 230 VAC. Wersja B to KIT z płytką PCB i elementami do lutowania.
Regulator obrotów silnika 230V – zestaw KIT AVT1007 do samodzielnego montażu
Zestaw elementów do wykonania regulatora prędkości silników komutatorowych zasilanych z sieci 230 VAC.
Regulacja prędkości lub mocy dla obciążeń sieciowych 230 VAC
Projekt AVT1007 umożliwia wykonanie regulatora prędkości lub mocy opartego na układzie U2008. Układ służy do płynnej regulacji silników komutatorowych oraz obciążeń rezystancyjnych pracujących z napięciem sieciowym.
Regulator można zastosować do silników komutatorowych w elektronarzędziach, odkurzaczach, mikserach i wentylatorach innych niż indukcyjne. Może pracować także jako regulator mocy grzałek oraz ściemniacz tradycyjnych żarówek i halogenów.
Regulacja 0–100% Płynna zmiana mocy dostarczanej do obciążenia
Soft-start i stabilizacja Układ U2008 zapewnia miękki start i prostą stabilizację obrotów

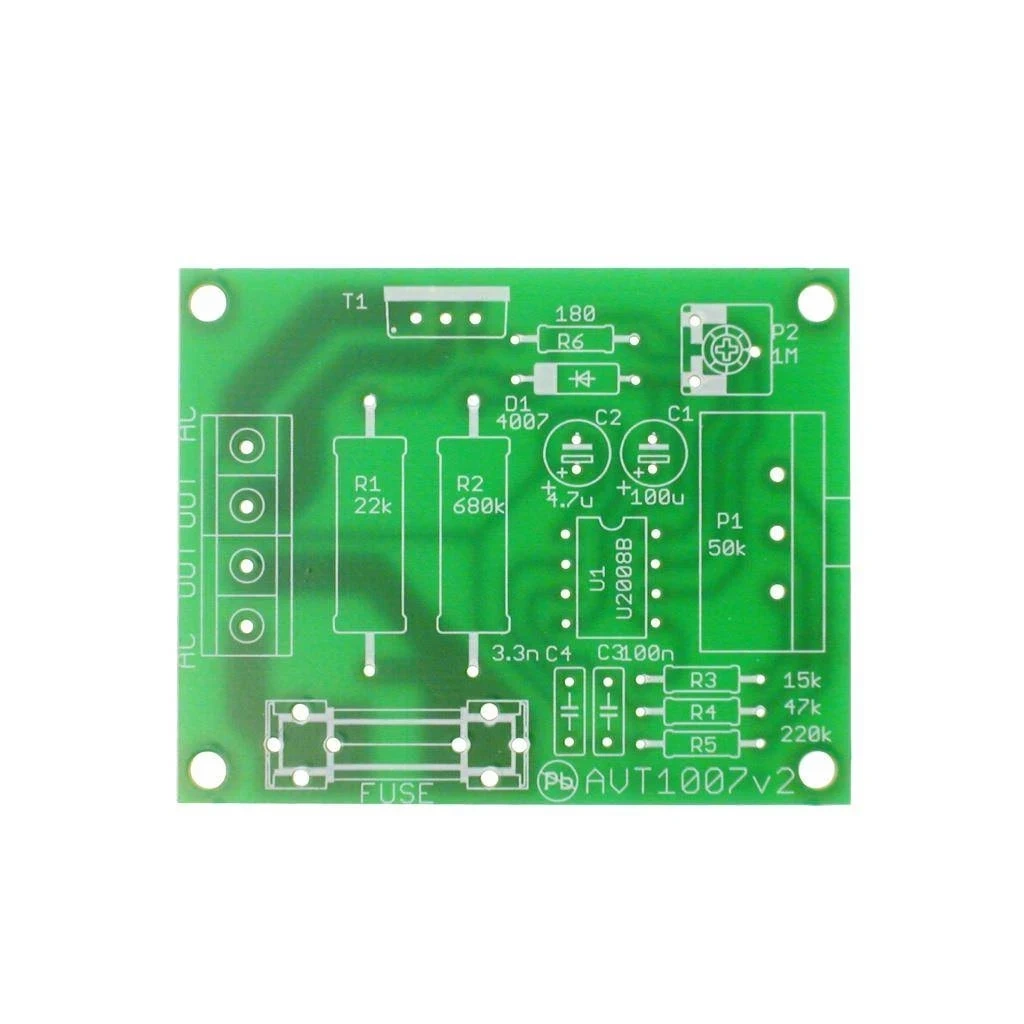

KIT z płytką PCB Wersja B zawiera płytkę PCB oraz podzespoły do zlutowania regulatora
Skala trudności
1/6
Szacowany czas montażu
30 min
Karta techniczna
AVT1007
Regulator AVT1007 służy do płynnej regulacji prędkości silników komutatorowych oraz mocy wybranych obciążeń sieciowych 230 VAC.
| Kod projektu | AVT1007 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | regulator prędkości i mocy |
| Główne zastosowanie | regulacja obrotów silników komutatorowych 230 VAC |
| Zakres regulacji | 0–100% |
| Napięcie obciążenia | 230 VAC / 12 A max. / 2,5 kW |
| Układ sterujący | U2008, DIL8 |
| Element wykonawczy | triak BT138 lub podobny |
| Funkcje układu | soft-start, stabilizacja obrotów, niski poziom zakłóceń |
| Nie stosować do | silników DC, 3-fazowych i indukcyjnych |
| Zasilanie | 230 VAC |
| Wymiary płytki PCB | 50×60 mm |
Wersja
AVT1007 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania regulatora.
Notes
Montaż, uruchomienie i podłączenie wymagają kwalifikacji oraz zachowania zasad pracy przy napięciu sieciowym. Wersja B jest zestawem elementów do samodzielnego montażu i nie jest gotowym urządzeniem.
Przy pracy z mocami powyżej 300 W triak musi zostać wyposażony w radiator. Przy dużych mocach trzeba uwzględnić także ograniczenia prądowe ścieżek PCB oraz sposób prowadzenia prądu obciążenia.
Regulator nie jest przeznaczony do silników prądu stałego, silników 3-fazowych ani silników indukcyjnych. Bezpiecznik FUSE należy dobrać odpowiednio do obciążenia.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
Czy AVT1007 B wymaga lutowania?
Tak. Wersja B wymaga samodzielnego lutowania, uruchomienia i poprawnego podłączenia do obciążenia.
Do jakich silników nadaje się AVT1007?
Układ jest przeznaczony do regulacji silników komutatorowych zasilanych z sieci 230 VAC.
Do jakich silników nie należy stosować tego regulatora?
Regulator nie nadaje się do silników prądu stałego, silników 3-fazowych ani silników indukcyjnych.
Czy przy większej mocy potrzebny jest radiator?
Tak. Przy pracy z mocami powyżej 300 W triak musi zostać wyposażony w radiator.
Czy układ jest separowany od sieci?
Nie. Układ nie jest separowany od sieci elektroenergetycznej, a część elementów jest bezpośrednio połączona z przewodem fazowym.
