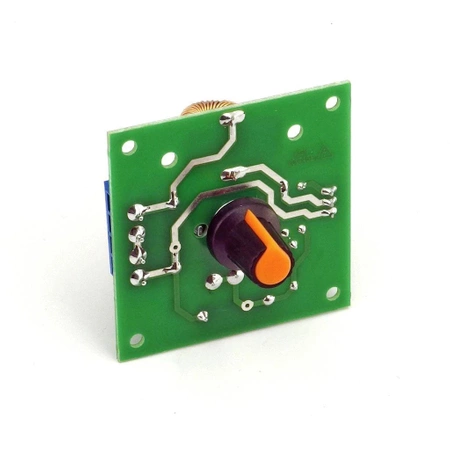

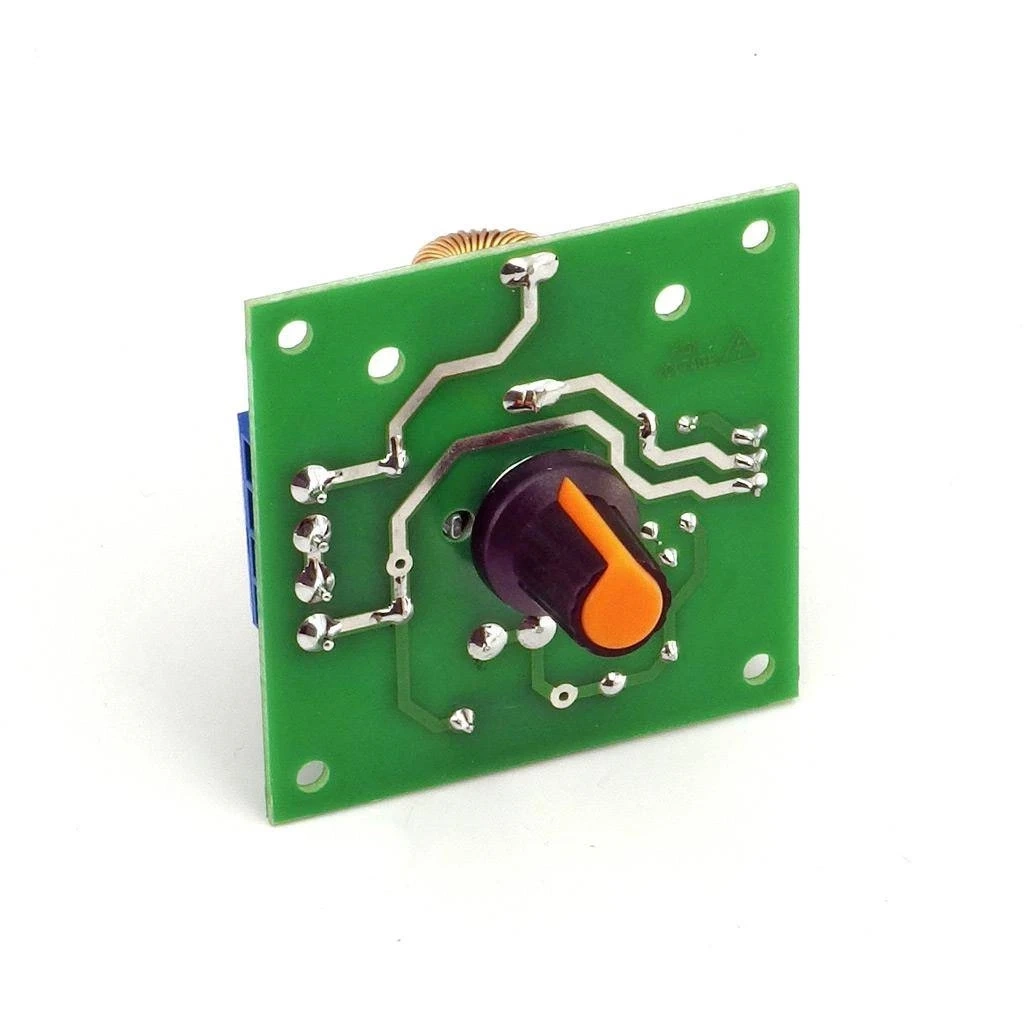

Regulator mocy 230 V do żarówek i grzałek - KIT AVT 2210
- Prosty regulator mocy 230 V z triakiem, diakiem i filtrem przeciwzakłóceniowym. AVT2210 B to KIT DIY z PCB i elementami do lutowania.
Regulator mocy 230 V do żarówek i grzałek - KIT DIY AVT2210
KIT DIY prostego regulatora fazowego 230 V do sterowania mocą żarówek tradycyjnych, grzałek i silników komutatorowych.
Triakowy regulator mocy do sieci 230 V

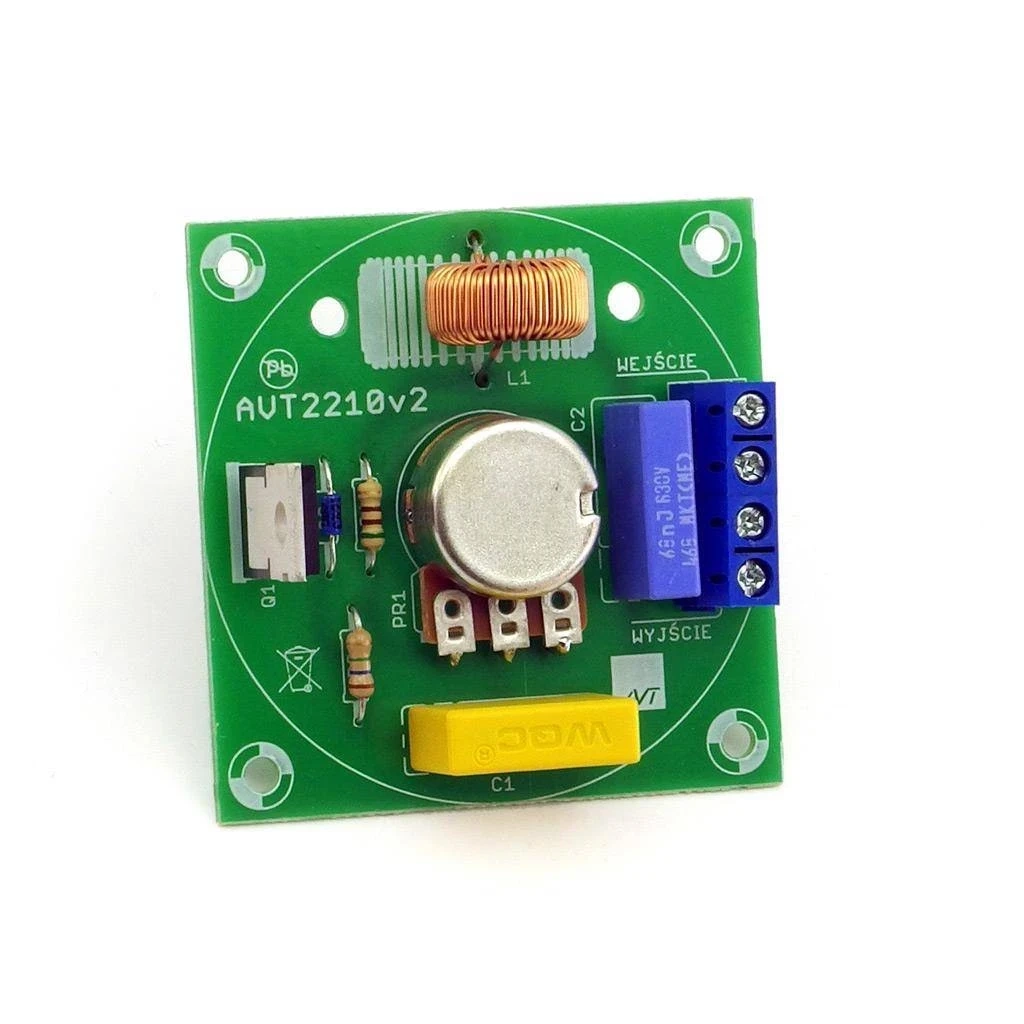

AVT2210 pozwala zbudować prosty regulator mocy działający na zasadzie regulacji fazowej. Potencjometr zmienia opóźnienie załączenia triaka, co pozwala płynnie zmieniać moc dostarczaną do odbiornika.
Regulator może pracować jako ściemniacz do żarówek tradycyjnych, regulator mocy grzałek lub regulator obrotów silników komutatorowych. Dławik i kondensator ograniczają zakłócenia powstające podczas pracy. AVT2210 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania regulatora.
Karta techniczna
AVT2210
Najprostszy regulator mocy 230 V do płynnego sterowania żarówkami tradycyjnymi, grzałkami i silnikami komutatorowymi.
| Kod projektu | AVT2210 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | regulator mocy odbiorników 230 V AC |
| Metoda regulacji | regulacja fazowa triakiem |
| Zasilanie | 230 V AC |
| Maksymalne obciążenie | 2,5 kW |
| Typowe odbiorniki | żarówki tradycyjne, grzałki, silniki komutatorowe |
| Element wykonawczy | triak BT136 lub podobny |
| Element wyzwalający | diak |
| Potencjometr regulacji | 500 kΩ |
| Ograniczanie zakłóceń | dławik i kondensator 68-100 nF / 400 V |
| Płytka PCB | 55×55 mm |
Wersja

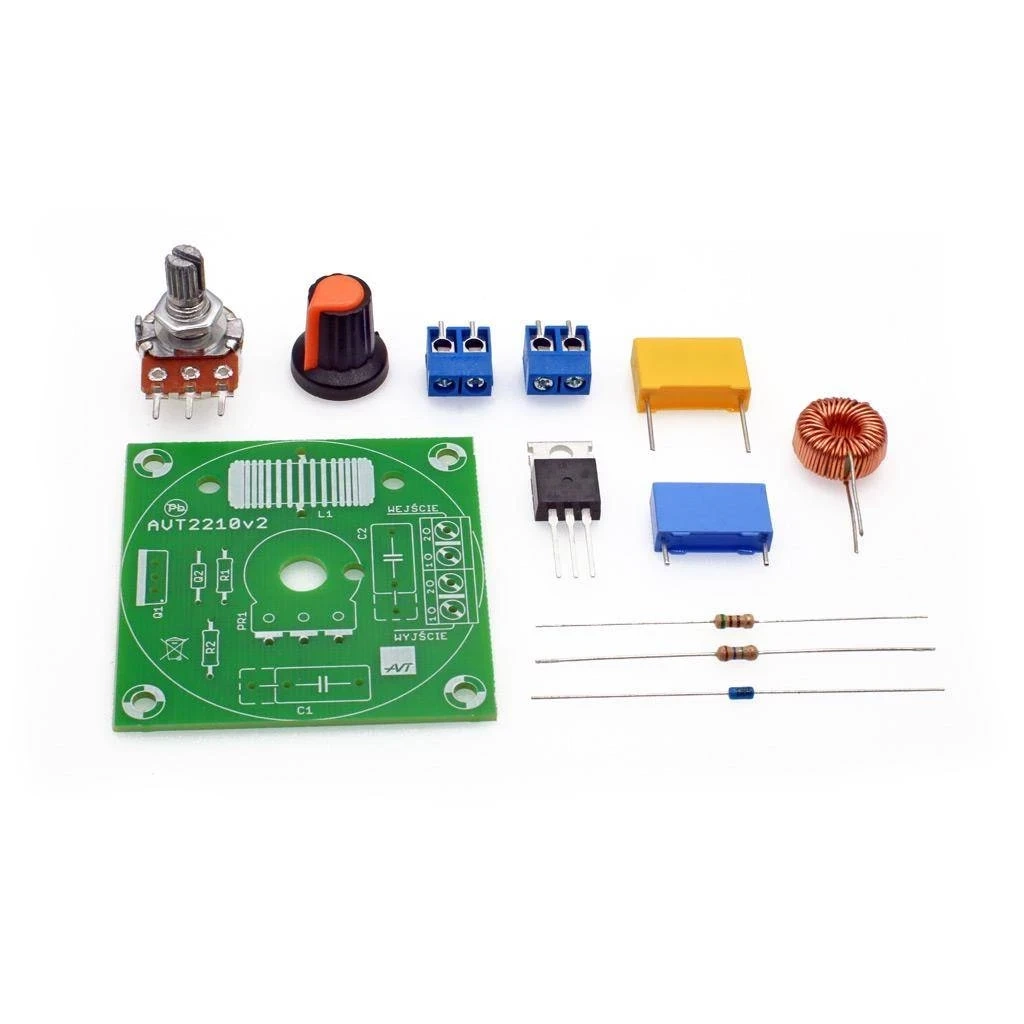

AVT2210 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania regulatora.
Notes
Regulator nadaje się do żarówek tradycyjnych, grzałek i silników komutatorowych. Nie należy zakładać zgodności ze wszystkimi nowoczesnymi źródłami LED ani zasilaczami impulsowymi.
Dławik L1 wykonuje się przez nawinięcie 18 zwojów izolowanego przewodu 1 mm² na rdzeniu toroidalnym.
Starannie zmontowany układ nie wymaga uruchamiania; ewentualną czynnością regulacyjną może być dobór wartości R2.
Praca z napięciem 230 V AC wymaga izolowanej obudowy, zabezpieczenia przewodów, bezpiecznika i zachowania odstępów izolacyjnych.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT2210 B to KIT DIY z PCB i podzespołami przewidzianymi do zlutowania regulatora mocy 230 V.
Do regulacji mocy odbiorników 230 V AC, takich jak żarówki tradycyjne, grzałki i silniki komutatorowe.
Nie należy tego zakładać. Projekt jest przeznaczony głównie do żarówek tradycyjnych i typowych obciążeń regulowanych fazowo.
Starannie zmontowany regulator nie wymaga uruchamiania; ewentualnie można dobrać wartość R2 do wymaganego zakresu regulacji.
Nie. Podczas pracy występuje napięcie 230 V AC. Montaż i podłączenie wymagają kwalifikacji oraz izolowanej obudowy.
