Zabezpieczenie pokoju z kontaktronem, kodem rozbrojenia i sygnalizacją alarmową - KIT AVT 3239
- Zabezpieczenie pokoju wykrywa przerwanie obwodu kontaktronu, odlicza około 15 sekund i uruchamia sygnał piezo, jeśli kod nie zostanie ustawiony. AVT3239 B to KIT DIY z płytką PCB i elementami do lutowania.
Zabezpieczenie pokoju z kontaktronem - KIT DIY AVT3239
Zestaw elementów do wykonania prostej centralki alarmowej z kontaktronem, kodem na przełącznikach i sygnałem piezo.
KIT mini centralki alarmowej do pokoju
AVT3239 sygnalizuje naruszenie obwodu kontaktronu głośnym piskiem. Po uzbrojeniu każde przerwanie obwodu zabezpieczającego rozpoczyna odliczanie około 15 sekund na ustawienie prawidłowego kodu.

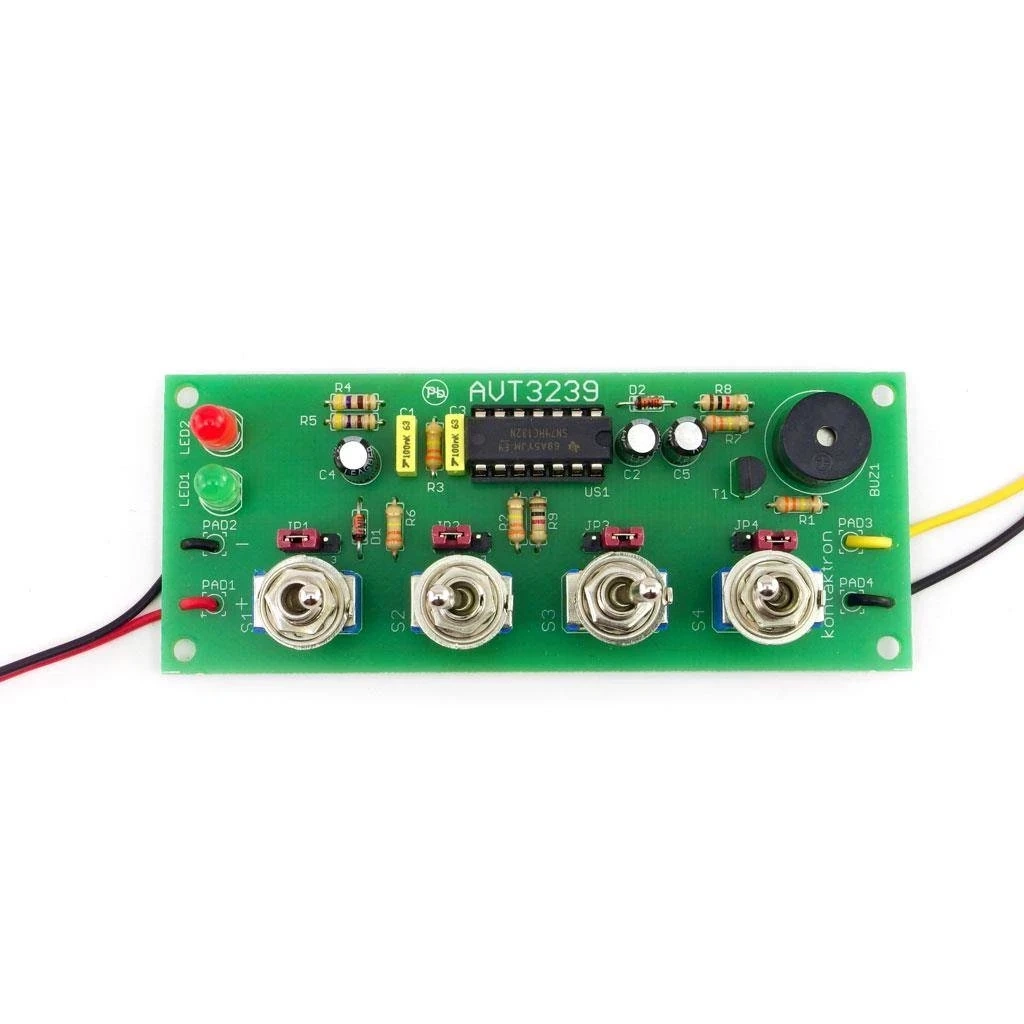

Kod rozbrojenia ustawia się zworkami JP1–JP4 i wybiera na czterech przełącznikach dźwigniowych. Zielona dioda LED sygnalizuje stan uzbrojenia, czerwona informuje o odliczaniu po naruszeniu obwodu. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania mini centralki alarmowej.
Karta techniczna
AVT3239
KIT prostej centralki alarmowej z kontaktronem, czterema przełącznikami, ustawianiem kodu i sygnalizatorem piezo 3 V.
| Kod projektu | AVT3239 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | zabezpieczenie pokoju, mini centralka alarmowa |
| Czujnik naruszenia | kontaktron z magnesem lub inny styk rozwierany |
| Czas na rozbrojenie | około 15 s |
| Rozbrojenie | 4 przełączniki dźwigniowe, kod ustawiany zworkami JP1–JP4 |
| Układ logiczny | 74HC132N |
| Sygnalizacja | zielona LED, czerwona LED, sygnalizator piezo 3 V |
| Zasilanie | 3 V DC, koszyk 2×AA |
| Pobór prądu | około 2,2–2,5 mA w stanie uzbrojenia, około 25–26 mA podczas alarmu |
| Wymiary płytki PCB | 100×40 mm |
Wersja

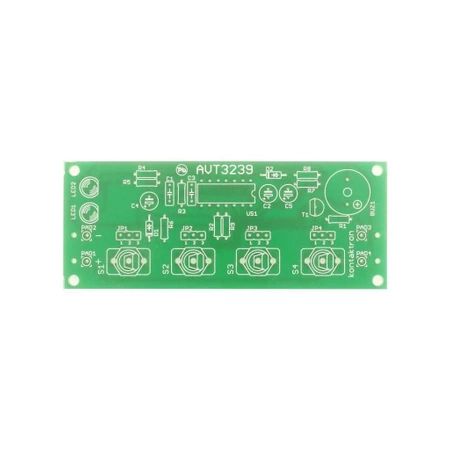

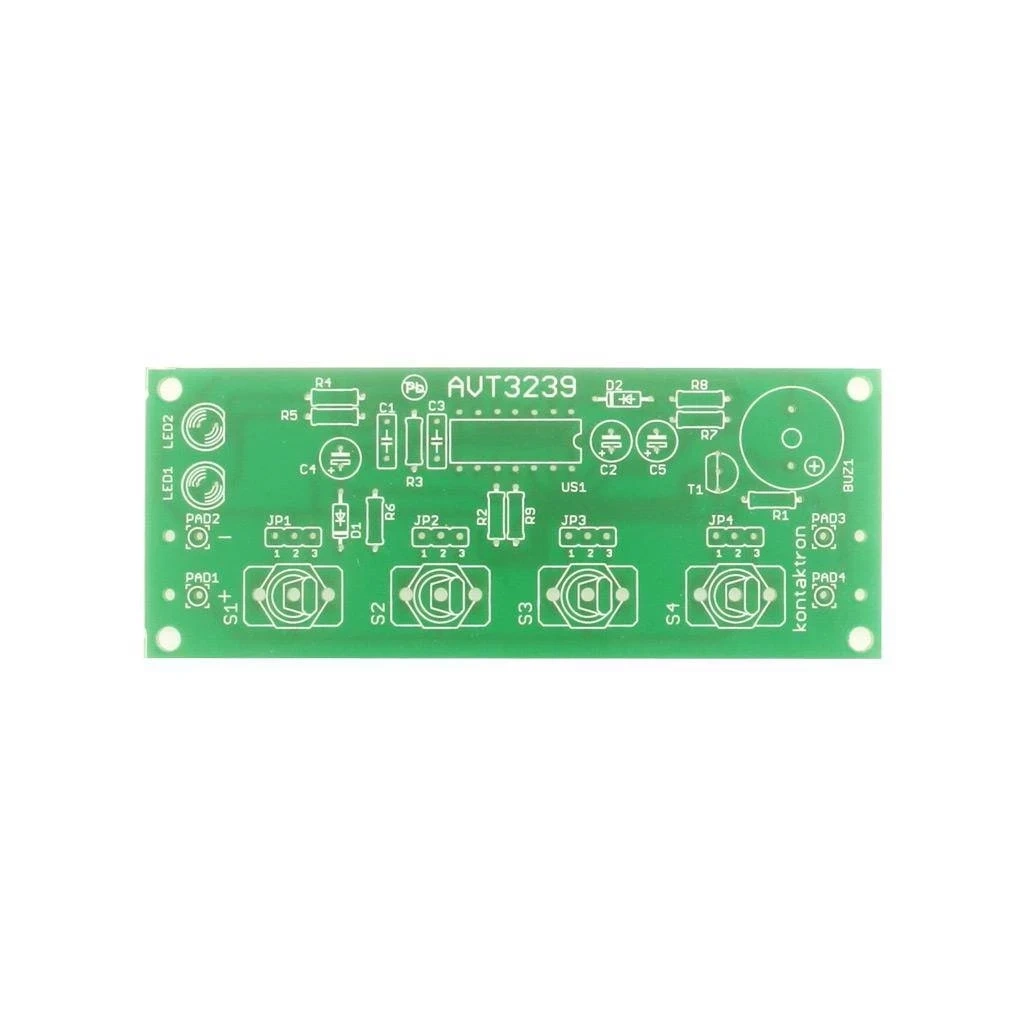

AVT3239 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania mini centralki alarmowej.
Notes
Montaż należy przeprowadzić od elementów najniższych do najwyższych. Elementy oznaczone biegunowością wymagają kontroli orientacji przed lutowaniem.
Warto zaplanować wyprowadzenie diod LED na zewnątrz obudowy, jeśli układ ma sygnalizować stan przy zamkniętej centralce.
Po zmontowaniu układ nie wymaga czynności uruchomieniowych. Powinien zadziałać po podłączeniu baterii i przełączeniu dowolnego przełącznika dźwigniowego.
Po wyłączeniu zasilania warto odczekać około 20 sekund przed ponownym uzbrojeniem, aby rozładowały się pojemności w układzie.
Uwaga: AVT3239 nie jest profesjonalnym systemem alarmowym. To prosty projekt edukacyjny i demonstracyjny. Nie należy traktować go jako zabezpieczenia mienia ani systemu ochrony osób.
Najczęściej zadawane pytania
AVT3239 B to zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania mini centralki alarmowej.
Do demonstracyjnego zabezpieczenia pokoju, drzwi, szuflady albo wydzielonej strefy za pomocą kontaktronu lub innego styku rozwieranego.
Nie. Układ działa sprzętowo na 74HC132N, tranzystorze, elementach RC i przełącznikach.
Alarm wyzwala przerwanie obwodu kontaktronu lub innego styku podłączonego do PAD3 i PAD4, jeśli układ nie zostanie rozbrojony w czasie około 15 sekund.

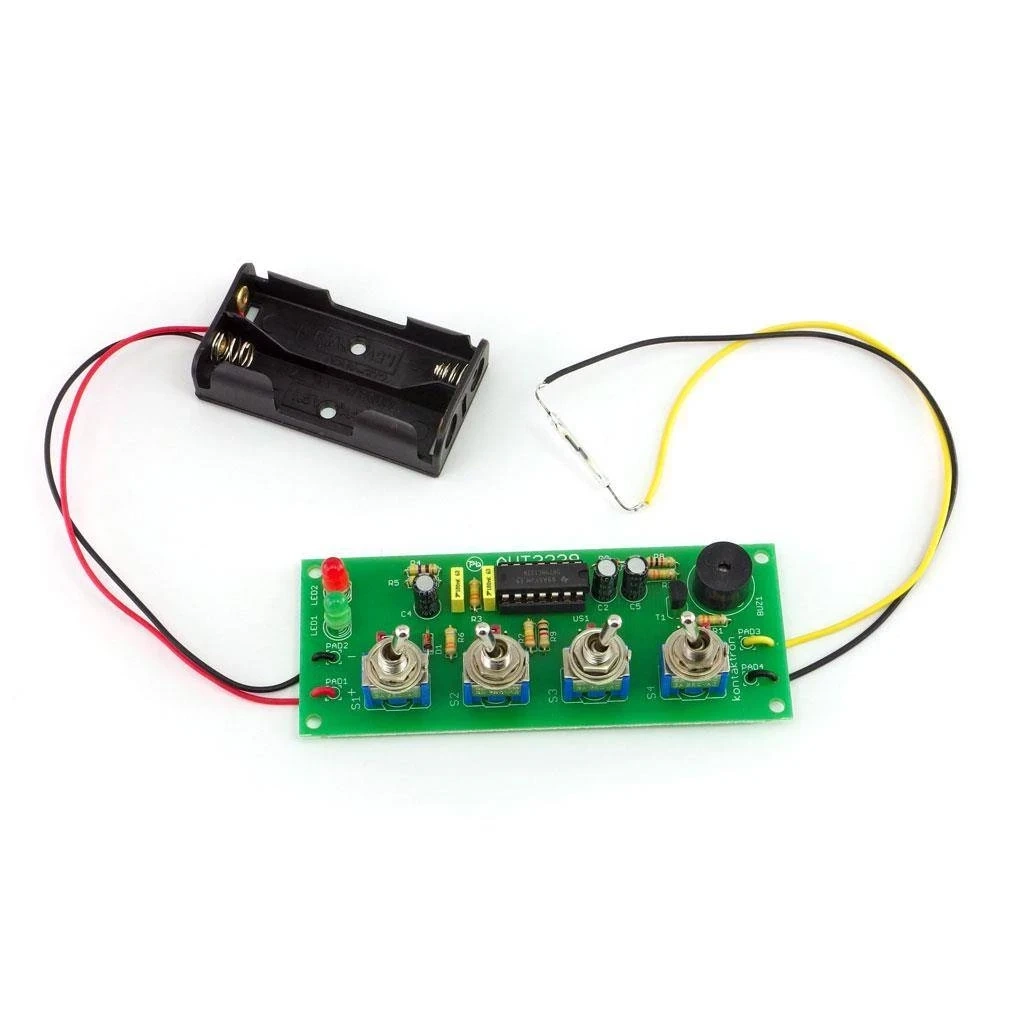

Układ wymaga zasilania 3 V DC z dwóch baterii AA w koszyku. Baterie nie są częścią zestawu.
