Czujnik wilgoci i zalania z alarmem dźwiękowym - KIT AVT 764
- Czujnik wilgoci wykrywa wodę, deszcz lub zwarcie elektrod i uruchamia sygnał dźwiękowy przy poborze czuwania poniżej 1 µA. AVT764 B to KIT DIY z płytką PCB i elementami do lutowania.
Sygnalizator wilgoci i zalania - KIT DIY AVT764

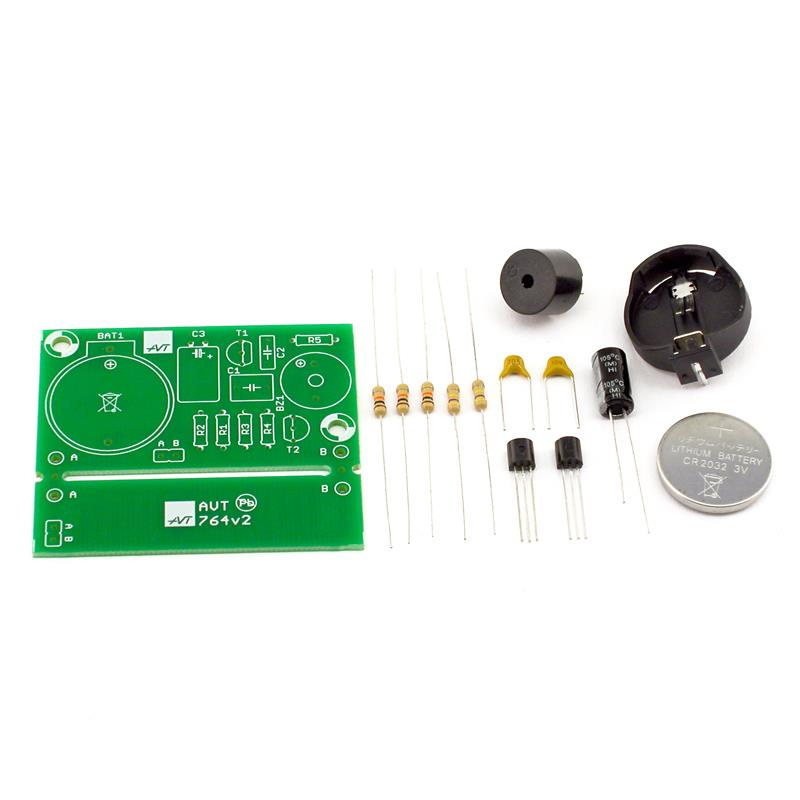

Zestaw elementów do wykonania czujnika wilgoci, wody lub deszczu z brzęczykiem piezo i baterią CR2032.
KIT czujnika wilgoci z sygnalizacją dźwiękową
AVT764 pozwala zbudować prosty sygnalizator reagujący na wodę, deszcz, wilgoć lub zwarcie elektrod. Po pojawieniu się przewodzenia w obwodzie czujnika uruchamia się generator i brzęczyk piezo.

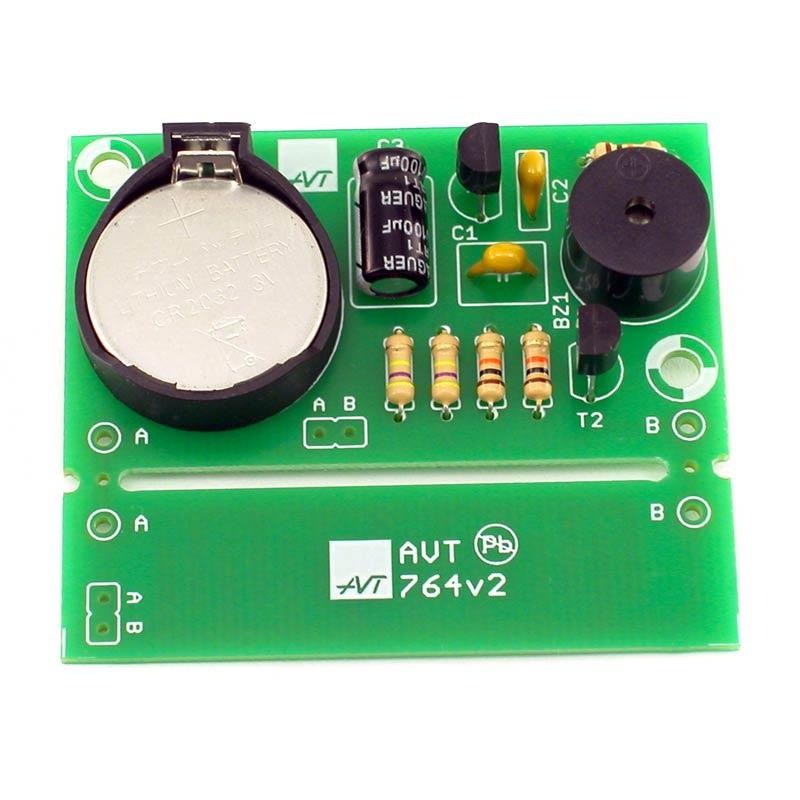

W stanie czuwania układ pobiera poniżej 1 µA, dlatego nadaje się do zasilania z baterii CR2032. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania czujnika wilgoci z sygnalizatorem dźwiękowym.
Karta techniczna
AVT764
KIT czujnika wilgoci i uniwersalnego sygnalizatora z brzęczykiem piezo, koszykiem baterii CR2032 i elektrodami czujnika na płytce.
| Kod projektu | AVT764 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | czujnik wilgoci, wody lub deszczu |
| Zasada działania | sygnalizacja zwarcia elektrod czujnika |
| Sygnalizacja | sygnał dźwiękowy z brzęczyka piezo |

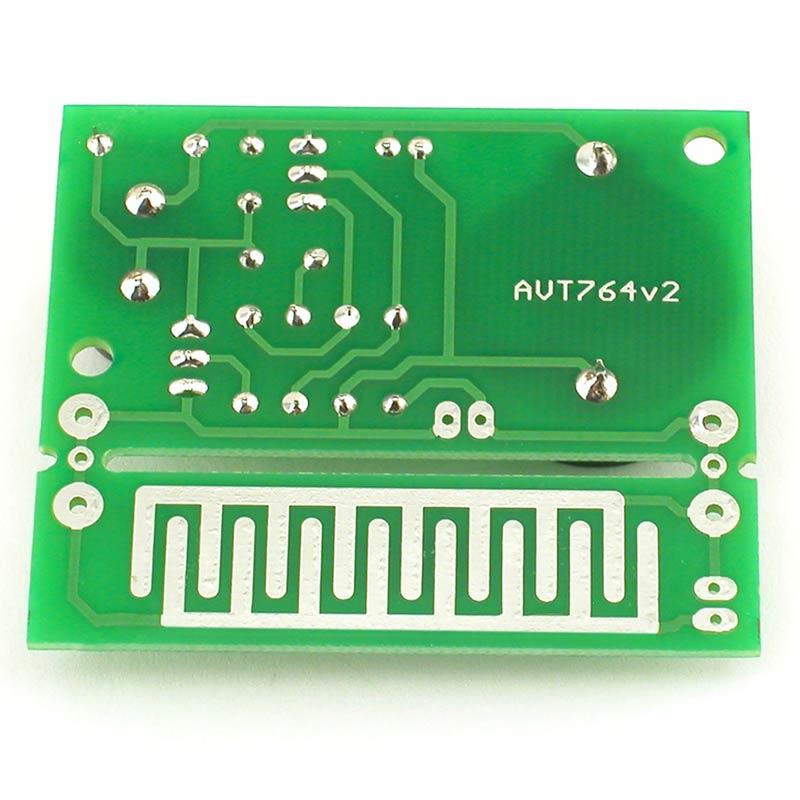

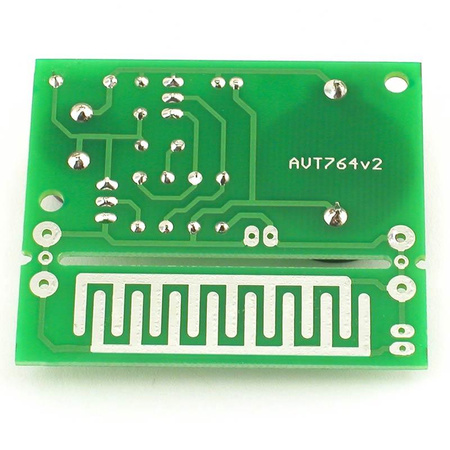

| Czujnik | elektrody w formie grzebienia, możliwość odłamania i podłączenia przewodami |
| Układ | dwutranzystorowy generator z dodatnim sprzężeniem zwrotnym |
| Zasilanie | 3 V DC, bateria CR2032 |
| Pobór prądu w czuwaniu | poniżej 1 µA |
| Wymiary płytki PCB | 54×47 mm |
Wersja
AVT764 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania czujnika wilgoci z sygnalizatorem dźwiękowym.
Notes
Układ zmontowany poprawnie ze sprawnych elementów powinien działać od razu po włożeniu baterii CR2032 i zwarciu elektrod czujnika.
Przy pracy jako wykrywacz zalania warto odłamać część płytki z elektrodami i umieścić ją w miejscu narażonym na wodę, a elektronikę pozostawić wyżej lub w osłonie.
Do testu można chwilowo zewrzeć elektrody A i B. Po zwarciu układ powinien uruchomić sygnał dźwiękowy.
Częstotliwość powtarzania impulsów dźwiękowych zależy także od rezystancji między elektrodami, dlatego reakcja może się zmieniać zależnie od ilości i przewodności wody.
Uwaga: AVT764 B jest zestawem do samodzielnego montażu i nie zastępuje profesjonalnych systemów alarmu zalania. Elektronikę, baterię i połączenia należy zabezpieczyć przed wodą oraz zwarciem.
Najczęściej zadawane pytania
AVT764 B to KIT DIY z płytką PCB i elementami do lutowania czujnika wilgoci z sygnalizatorem dźwiękowym.
Do prostego wykrywania wody, deszczu, wilgoci lub zwarcia elektrod, na przykład w pobliżu miejsc narażonych na zalanie.
Nie. To analogowy, dwutranzystorowy sygnalizator uruchamiany przez czujnik rezystancyjny.

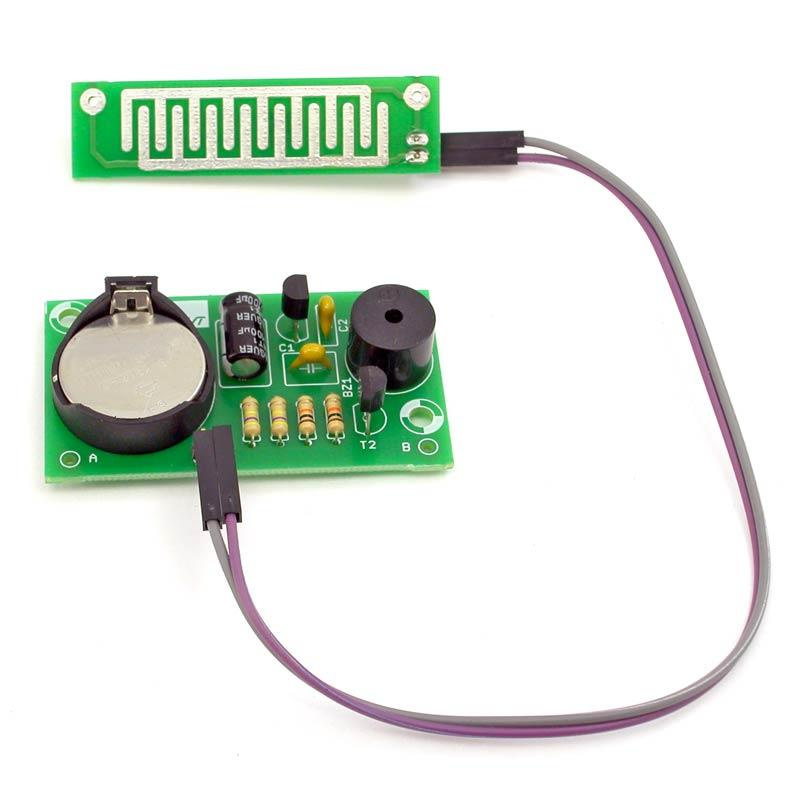

Tak. Część płytki z elektrodami można odłamać i połączyć przewodami z główną częścią układu.
Układ pracuje z baterii CR2032 o napięciu 3 V DC.
