Optyczna bariera laserowa - nadajnik i odbiornik przekaźnikowy - KIT AVT 1510
- Zbuduj optyczną barierę laserową do wykrywania przerwania wiązki na odległość do kilkudziesięciu metrów. Wersja B to KIT DIY AVT1510 z PCB i elementami do lutowania.
Optyczna bariera laserowa - nadajnik i odbiornik przekaźnikowy - KIT DIY AVT1510
KIT do zbudowania bariery laserowej, która wykrywa przerwanie wiązki światła między nadajnikiem i odbiornikiem.
Bariera laserowa do samodzielnego montażu

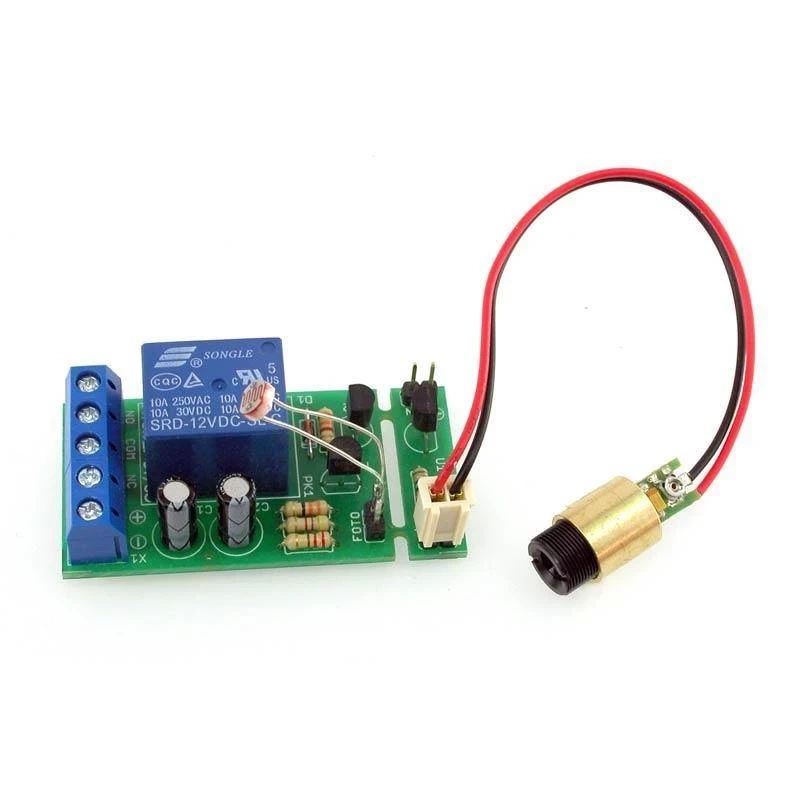

AVT1510 pozwala zbudować optyczną barierę laserową z oddzielnym nadajnikiem i odbiornikiem. Nadajnik wykorzystuje moduł laserowy, a odbiornik reaguje na oświetlenie fotorezystora. Po przerwaniu wiązki układ zmienia stan i załącza przekaźnik.
Bariera osiąga zasięg do kilkudziesięciu metrów, dlatego sprawdza się w aplikacjach wymagających punktowej detekcji na większą odległość niż typowe proste czujniki. Wersja B to zestaw KIT z płytkami PCB, modułem laserowym, fotorezystorem, przekaźnikiem, złączami i elementami do samodzielnego montażu.
Karta techniczna
AVT1510
Optyczna bariera laserowa z nadajnikiem na module laserowym, odbiornikiem z fotorezystorem i wyjściem przekaźnikowym.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | wykrywanie przerwania wiązki laserowej |
| Zasięg | do kilkudziesięciu metrów |
| Nadajnik | moduł laserowy zasilany ze źródła prądowego LM317L |
| Odbiornik | fotorezystor i układ tranzystorowy |
| Element wykonawczy | przekaźnik |
| Obciążalność styków | 10 A |
| Zasilanie nadajnika | 5–25 VDC |
| Zasilanie odbiornika | 12 VDC |
| Płytki PCB | 27×44 mm i 8×27 mm |
Wersja

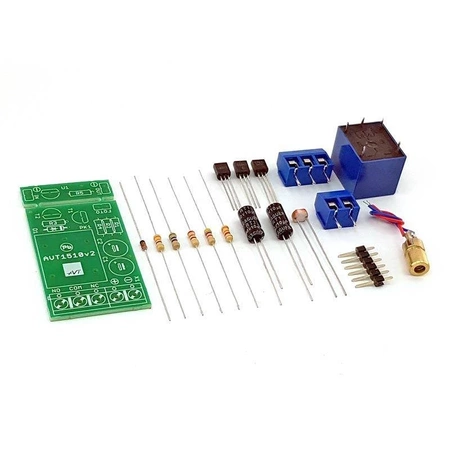

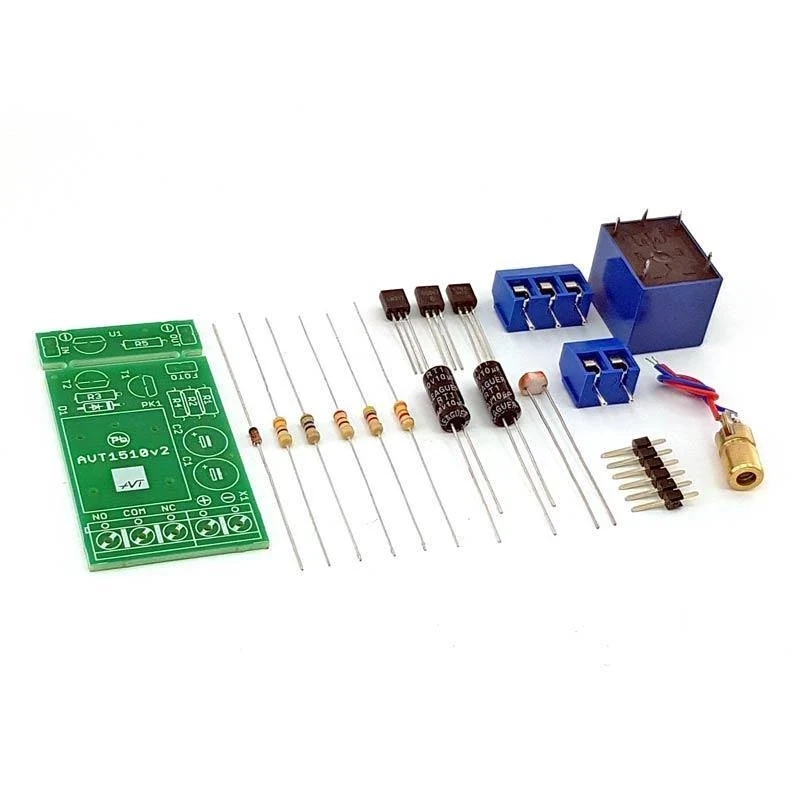

AVT1510 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytki PCB nadajnika i odbiornika, moduł laserowy, fotorezystor, przekaźnik, złącza i elementy do lutowania. Po montażu układ wymaga ustawienia wiązki lasera na fotorezystor oraz podłączenia zasilania nadajnika i odbiornika.
Notes
Nadajnik zasila moduł laserowy ze źródła prądowego na LM317L, dzięki czemu część nadawcza może być zasilana napięciem 5–25 VDC. Odbiornik pracuje z zasilaniem 12 VDC.
Po zasłonięciu wiązki oporność fotorezystora wzrasta, tranzystor T1 przestaje przewodzić, T2 zostaje włączony, a przekaźnik zwiera styki. Rezystor R4 odpowiada za histerezę działania.

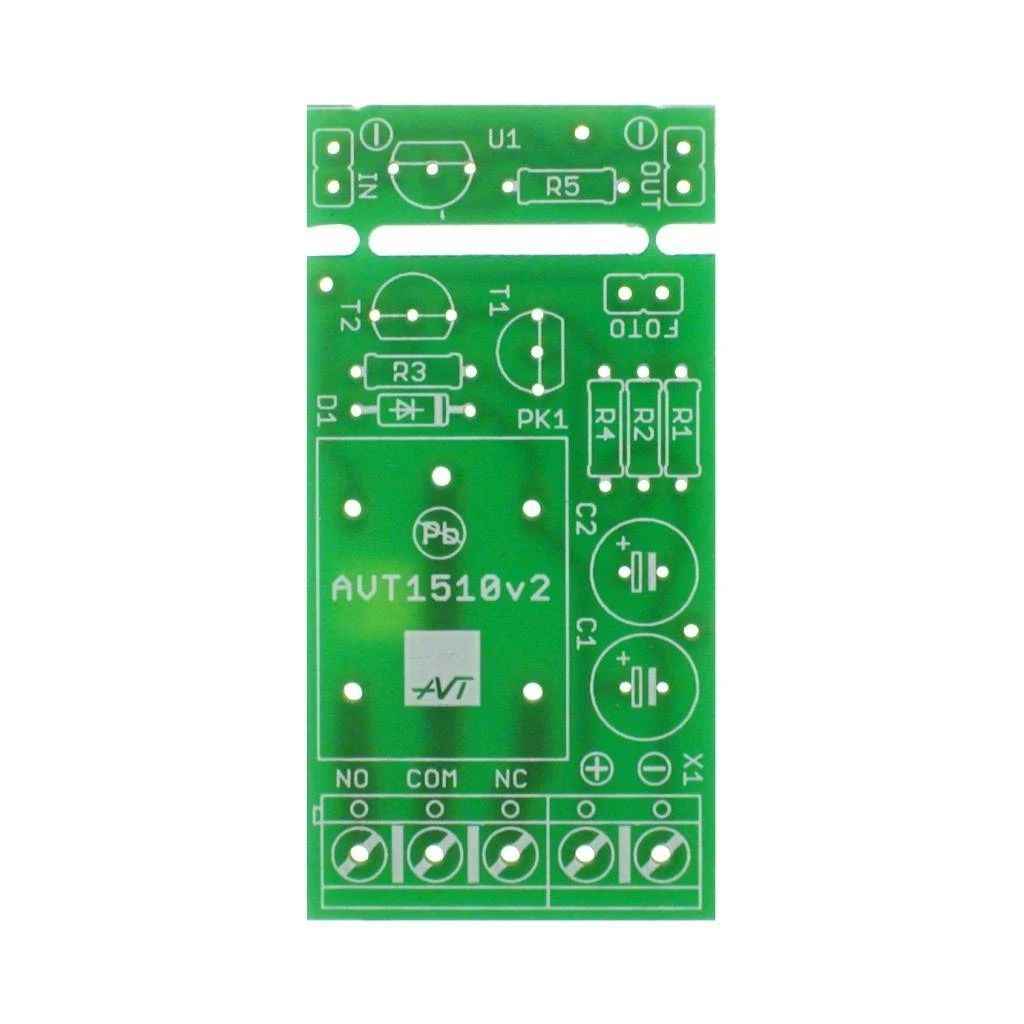

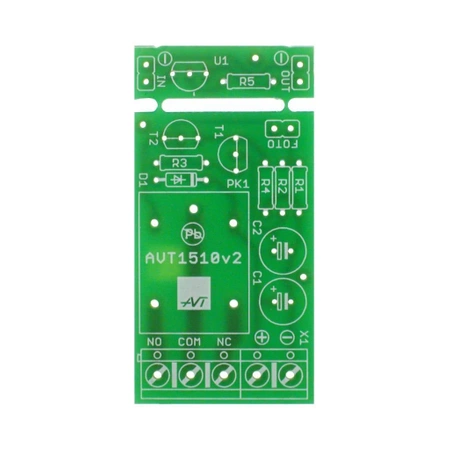

Płytka zasilacza modułu laserowego może zostać odłamana i oddalona od płytki odbiornika. Ułatwia to ustawienie nadajnika i odbiornika naprzeciw siebie oraz dopasowanie mechaniczne bariery do miejsca montażu.
Uwaga: Światło lasera jest niebezpieczne dla oczu. Podczas budowy, ustawiania i testowania bariery nie wolno patrzeć bezpośrednio w źródło światła laserowego.
Najczęściej zadawane pytania
AVT1510 B to zestaw KIT z płytkami PCB nadajnika i odbiornika, modułem laserowym, fotorezystorem, przekaźnikiem, złączami i elementami do samodzielnego montażu.
Nadajnik kieruje wiązkę lasera na fotorezystor w odbiorniku. Po zasłonięciu światła odbiornik zmienia stan i załącza przekaźnik.
Nie. Nadajnik może być zasilany napięciem 5–25 VDC, a odbiornik wymaga zasilania 12 VDC.
Nie. Bariera laserowa działa na elementach analogowych i tranzystorach, więc nie wymaga mikrokontrolera ani wgrywania programu.
