Centralka alarmowa z 2 liniami dozorującymi - KIT AVT 5466

Do pobrania:

Dokumentacja

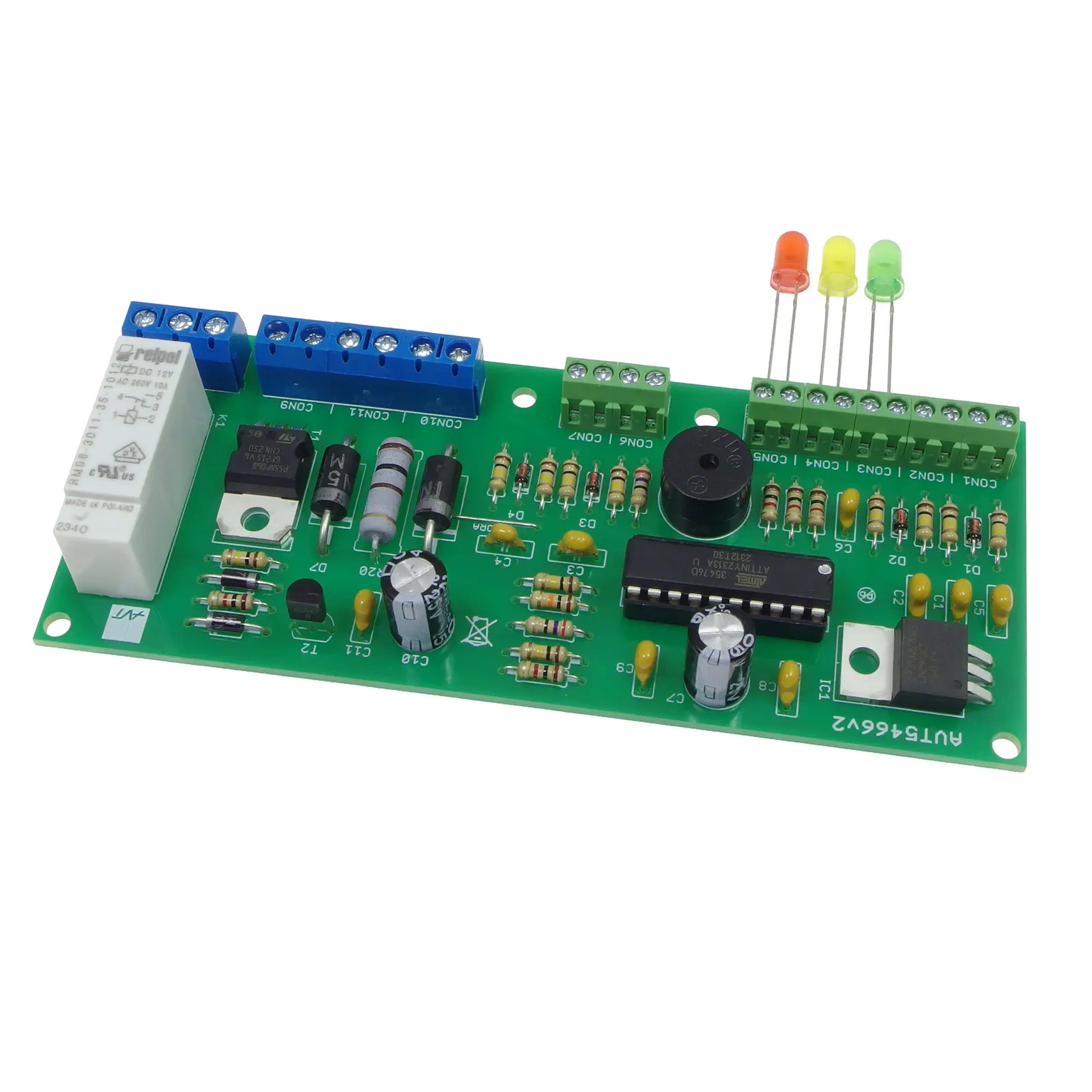

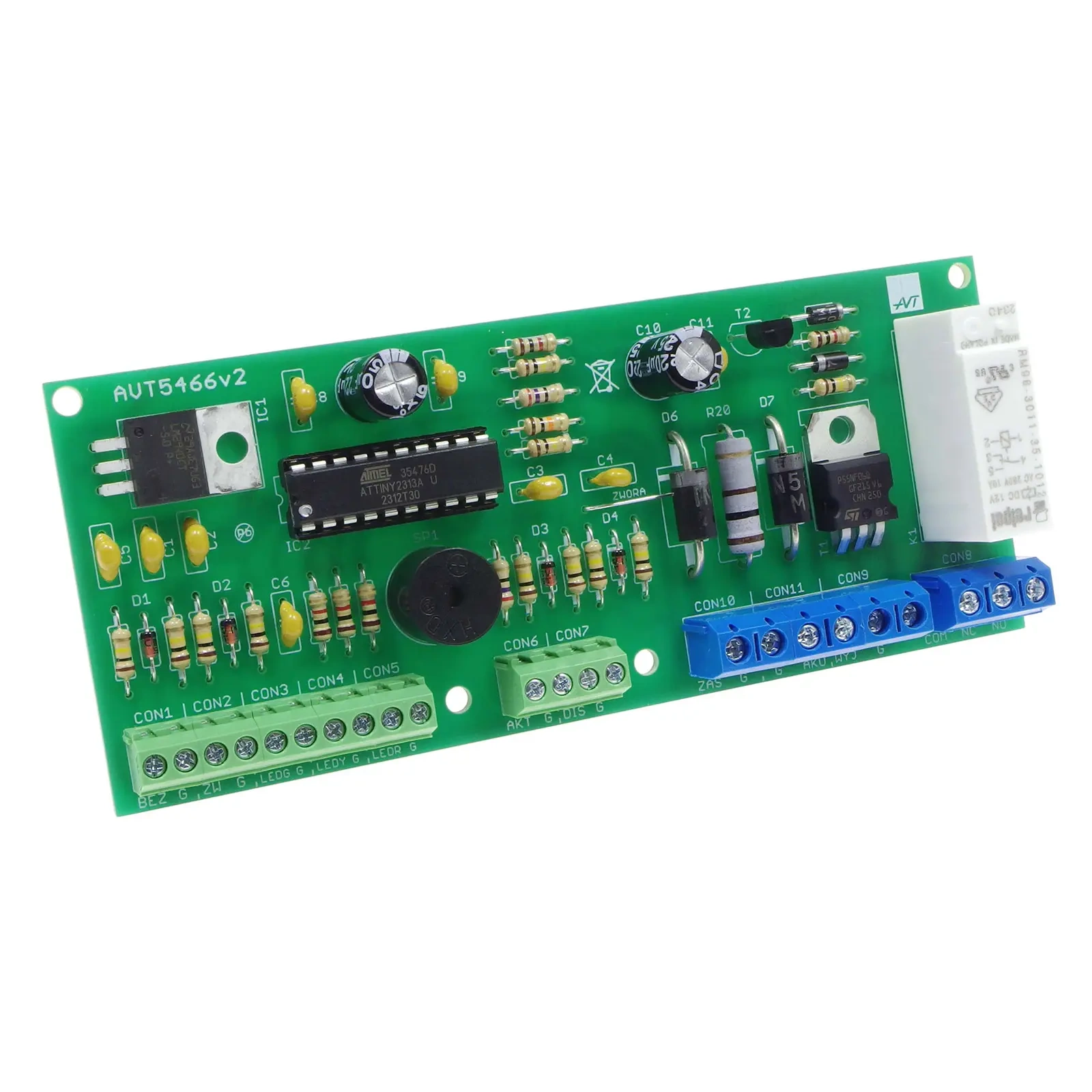

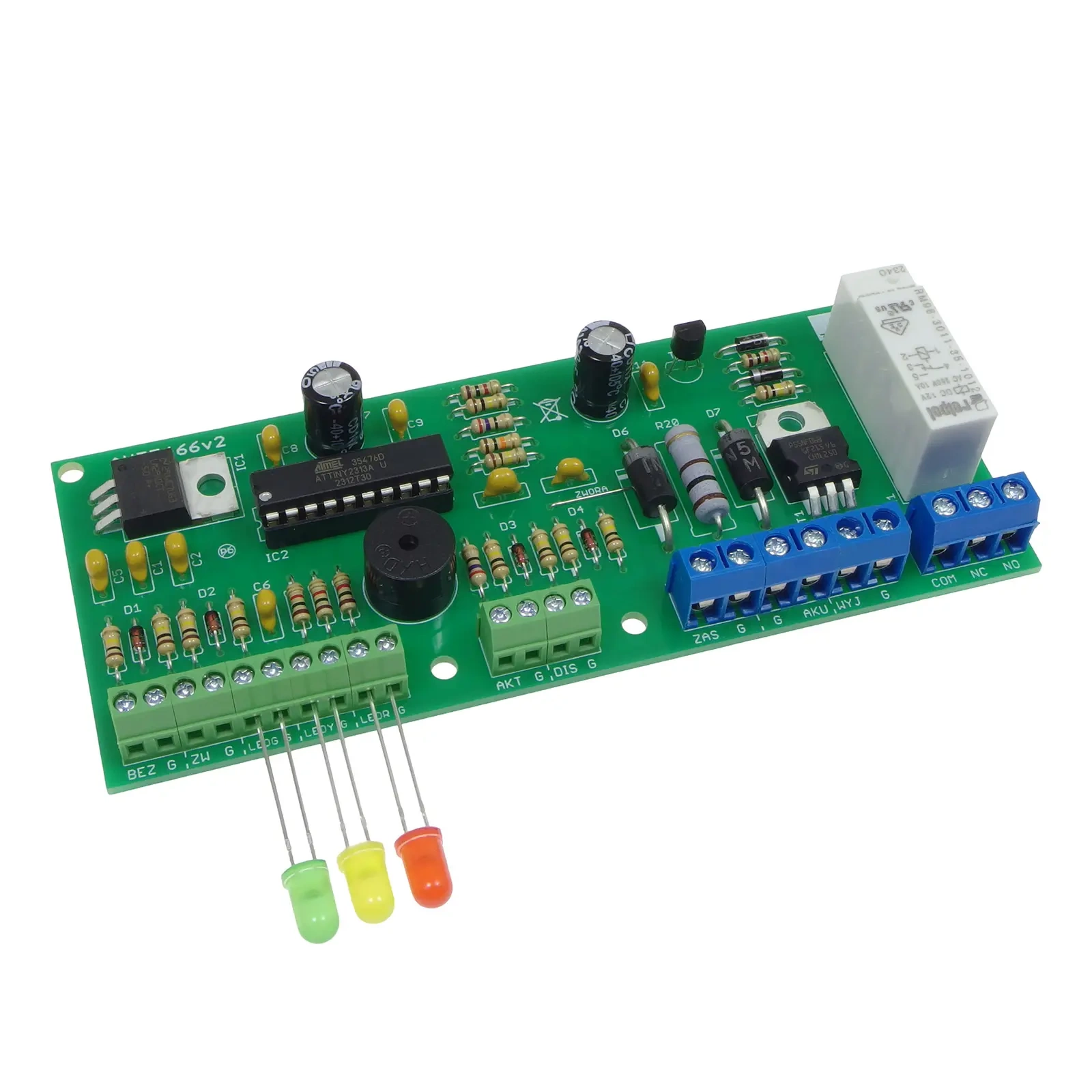

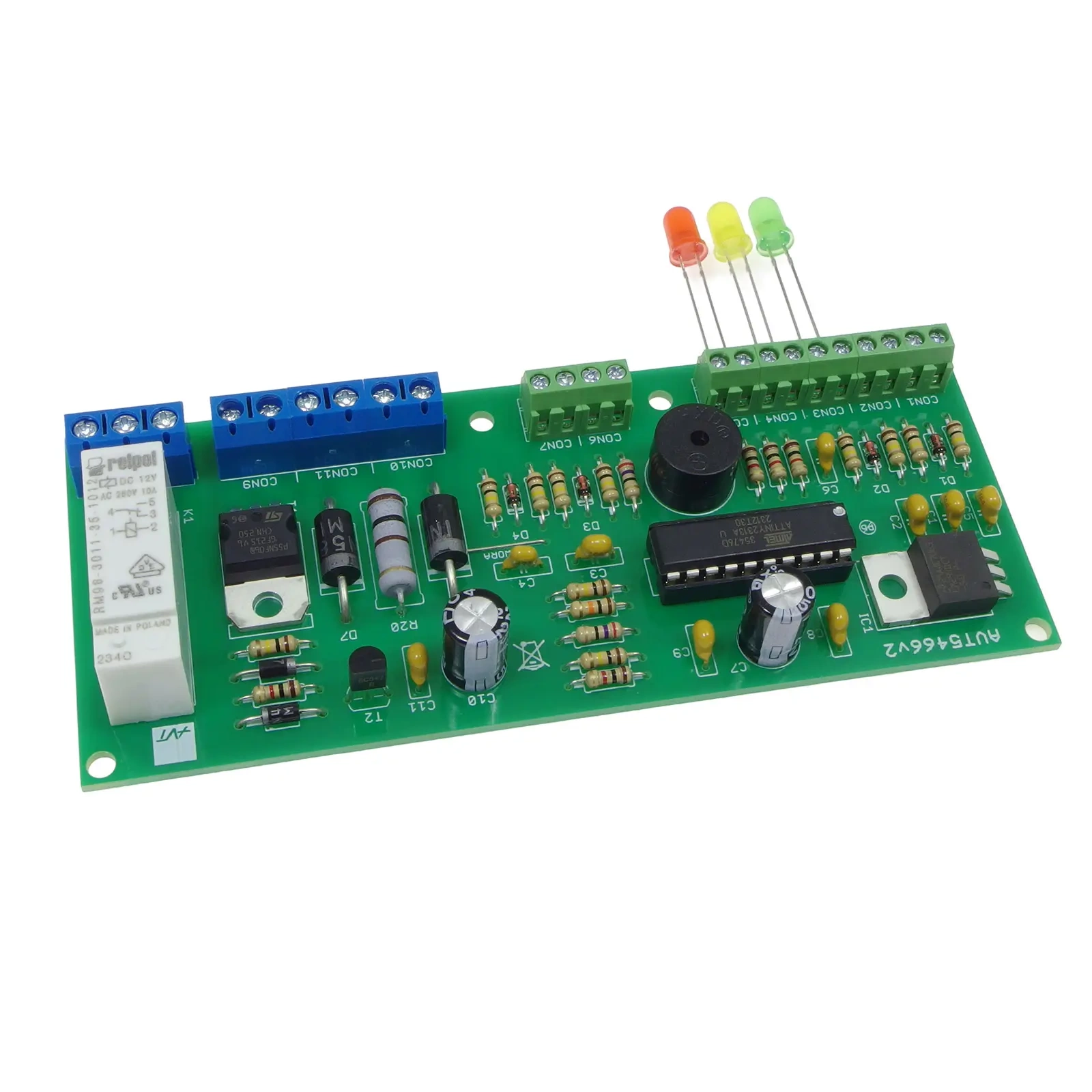

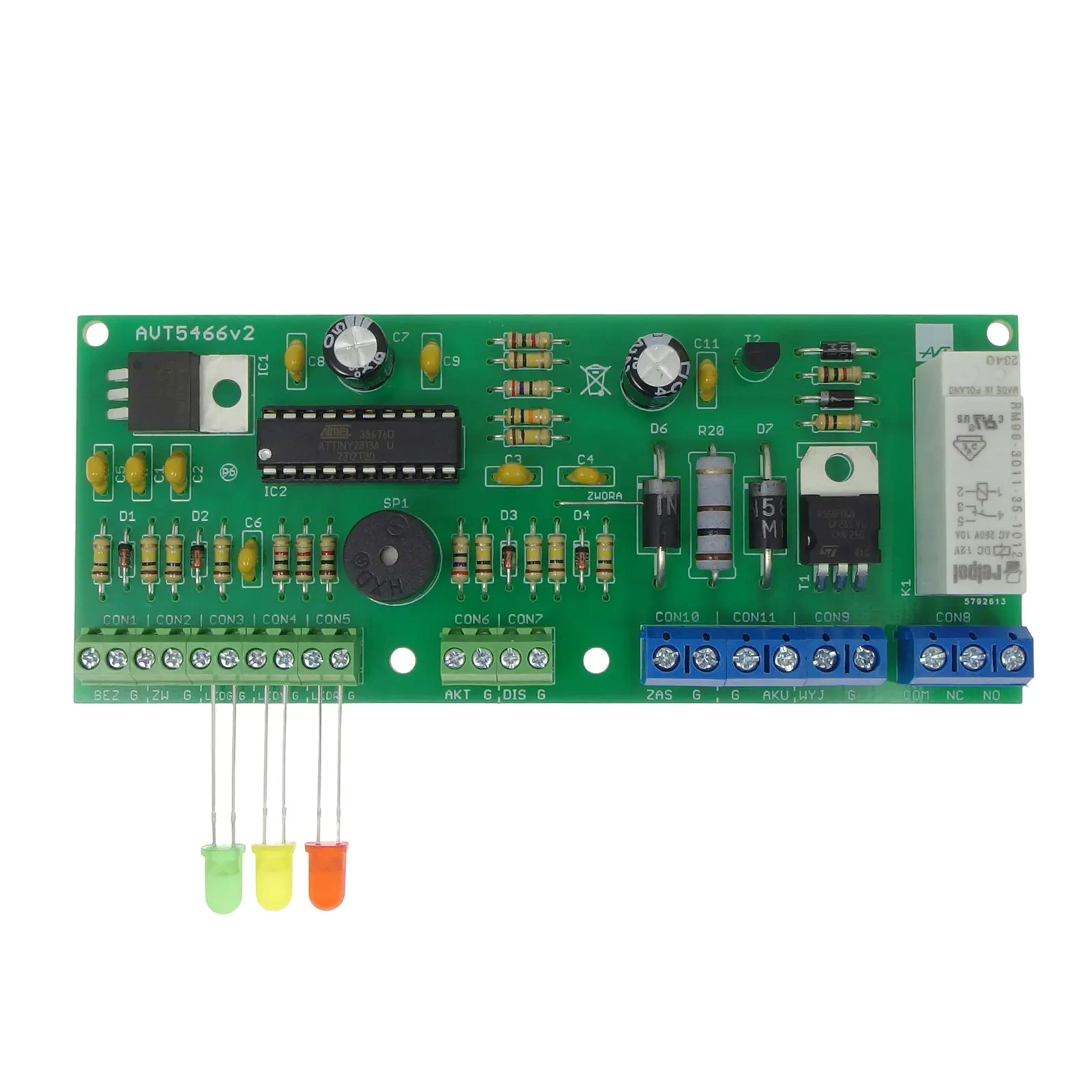

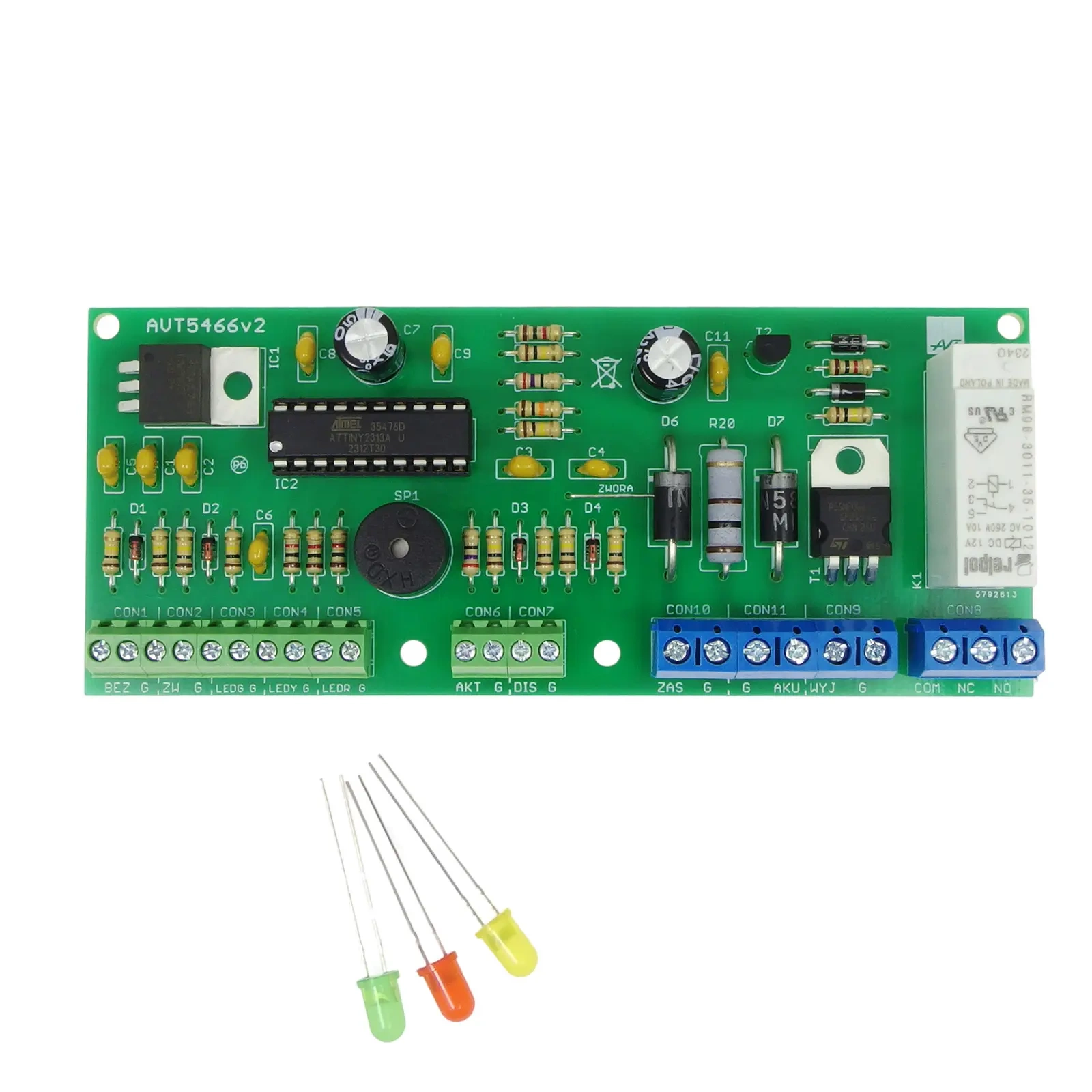

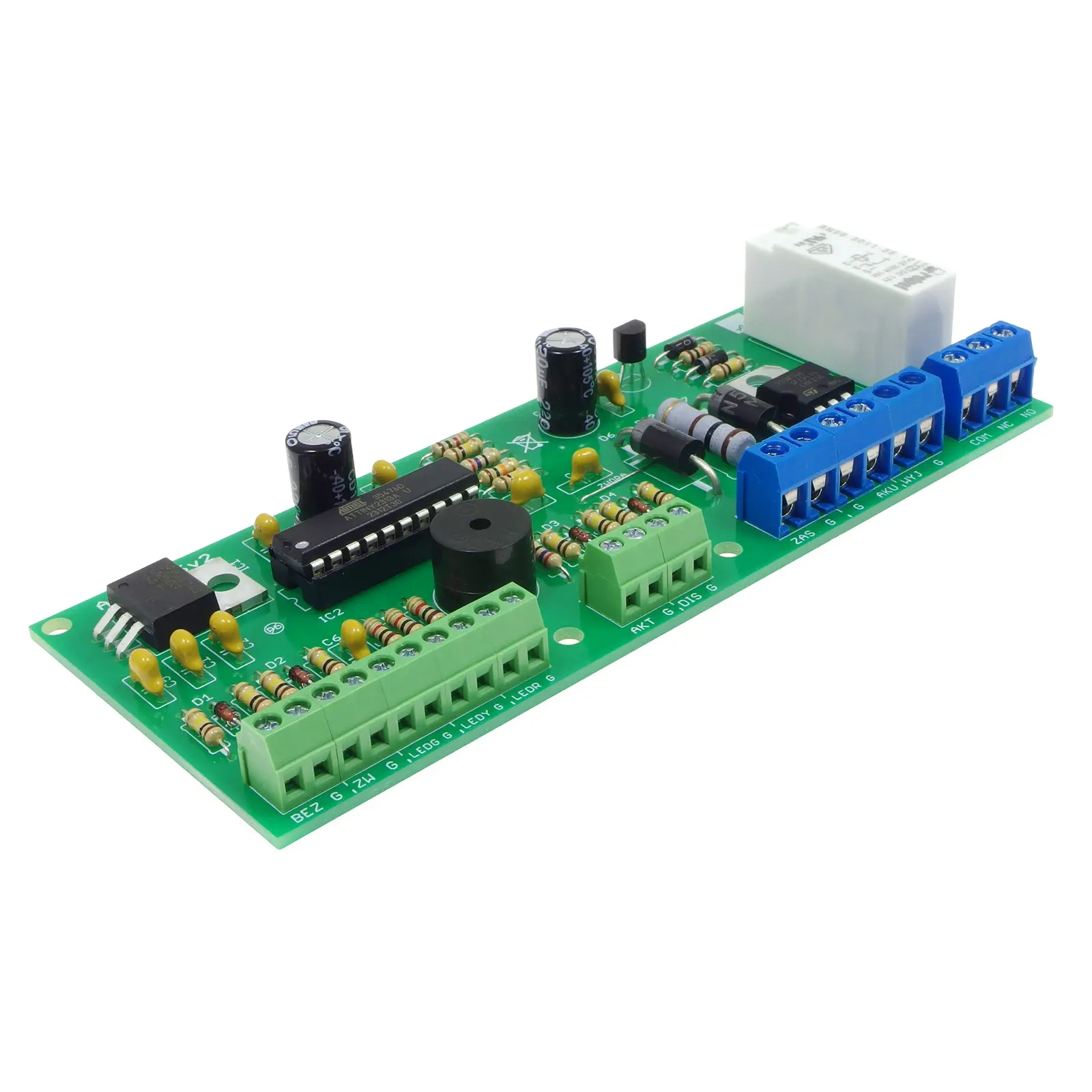

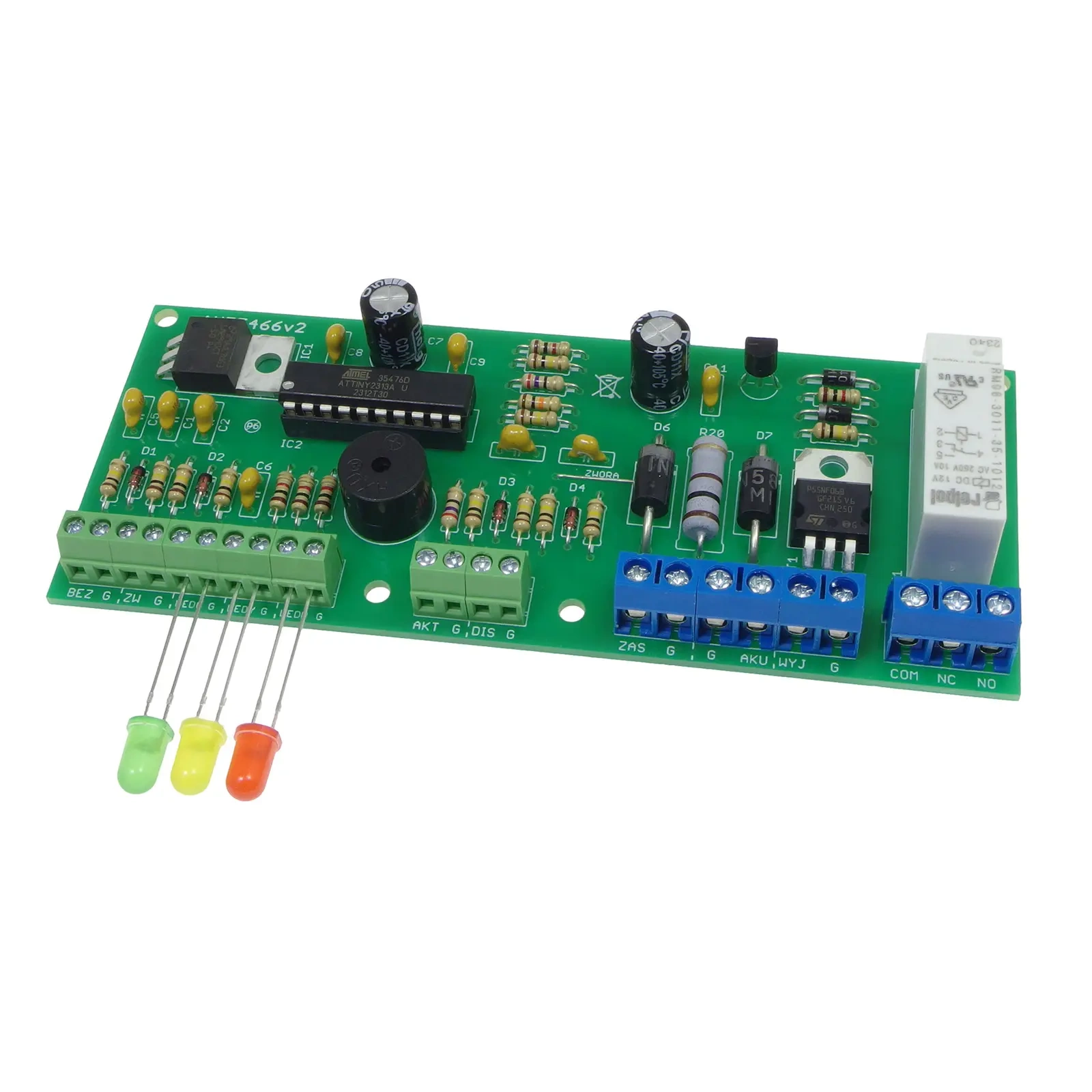

Nieskomplikowana centralka alarmowa z liniami dozorującymi: natychmiastową i zwłoczną. Do każdej z nich można dołączyć szeregowo po kilka czujników, takich jak: detektory ruchu, Czujniki otwarcia okien i drzwi (np. kontaktronowe), bariery optyczne i innych z wyjściem w postaci styków normalnie zwartych (NC). Moduł centralki idealnie nadaje się do podstawowego zabezpieczenia domu, mieszkania lub altanki na działce.

Wybrane parametry:

• wyjście przekaźnikowe o obciążalności maksymalnej 230 VAC / 8A
• wyjście zasilające syrenę lub inny sygnalizator 12 VDC / 3A
• 2 linie wyzwalające: natychmiastowa oraz zwłoczna o czasie zwłoki 30 sekund
• sygnalizacja stanu pracy: 3 diody LED
• sygnalizacja niskiego napięcia akumulatora podtrzymującego
• zasilanie 8...15 VDC, pobór prądu: 2 mA w stanie czuwania, 100 mA w stanie alarmu
• zastosowany mikrokontroler: ATtiny2313
• wymiary płytki: 125x52mm

Projekt AVT 5466 EP 09/14
